Dual 9-polig kopplingsblock för ekolod

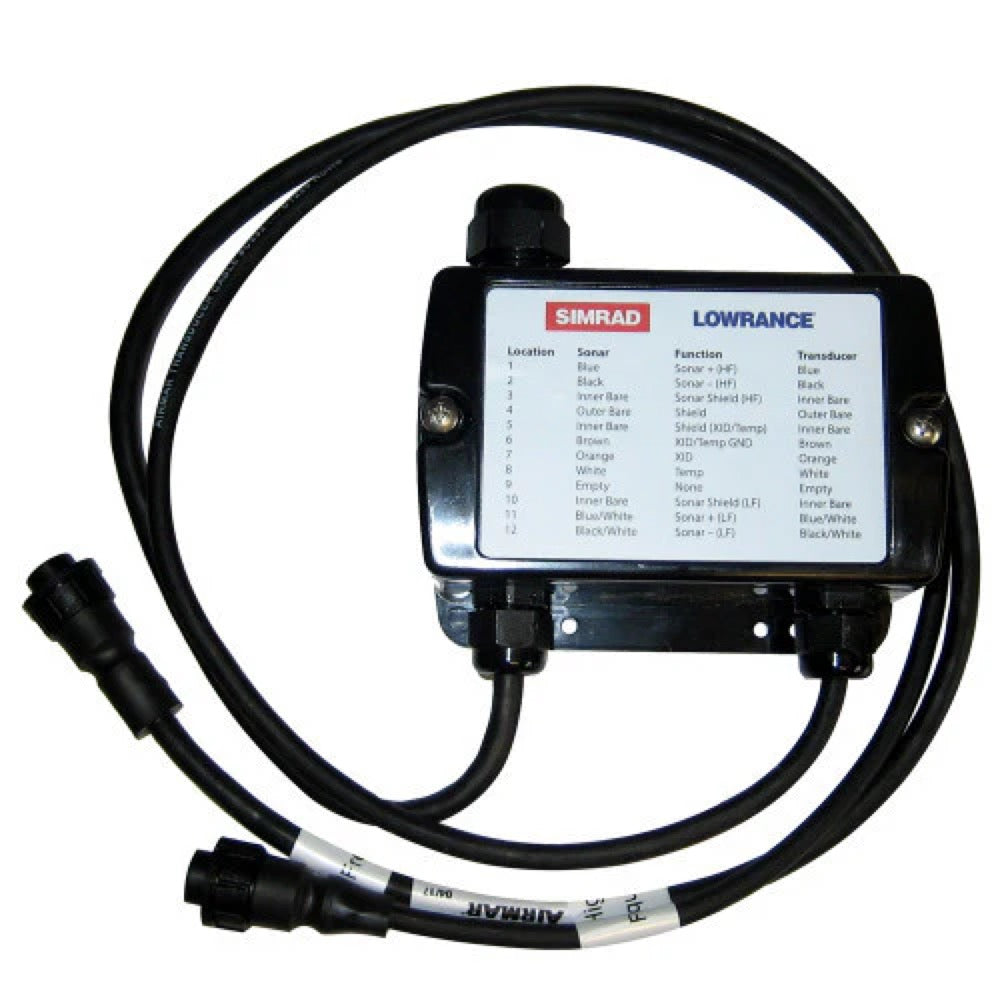

Det här är en adapter som underlättar anslutningen av ekolodssonder med nakna ledningar eller modifierade kablar till sonarmoduler eller -skärmar med en 9-stiftsingång (xSonic). Den fungerar som en kopplingsplint för att organisera och säkra anslutningarna.

Dess huvuduppgift är att tillhandahålla en säker och organiserad anslutningspunkt för ekolodssonder utan förmonterad kontakt eller vars kabel har klippts av eller modifierats. Den möjliggör därmed anslutning till Navicos sonarsystem (Simrad, Lowrance, B&G) som använder ett 9-poligt xSonic-gränssnitt.

Flexibilitet vid installation: Den eliminerar behovet av komplexa seriekopplade anslutningar för nakna sondkablar eller modifierade kablar. Underhållsmässighet: Den tillhandahåller en tydlig anslutningspunkt för sondledarna, vilket underlättar åtkomst för service och felsökning. Utökad kompatibilitet: Den möjliggör anslutning av ett brett utbud av nakna sondkablar till Navicos 9-poliga system.

Ja, NAVICO Dual 9-Pin Wiring Block-adaptern inkluderar en detaljerad installationsbeskrivning samt en kopplingsschematisk för att säkerställa korrekt och säker anslutning av ditt ekolods kablar.

Produktreferensen (SKU) för denna adapter är 000-13262-001.

Denna adapter klassificeras som en nödvändig tillbehörsdel (essential accessory) av Navico, vilket understryker dess betydelse för vissa installationskonfigurationer av ekolod.

Denna adapter är kompatibel med ekolodssonder med nakna ledare (bare-wire transducers) eller sonder vars kabel har modifierats, vilket kräver anslutning till ett 9-poligt ekolodssystem.

Denna adapter är kompatibel med xSonic-ekolodens (9-stifts) ingångar som finns på Navico-utrustning, inklusive Simrad, Lowrance och B&G.

Ja, denna adapter är kompatibel med ekolodsmodulen S5100. Den möjliggör anslutning av ekolodssonder till denna modul via de korrekta kanalerna.

Adaptern är konstruerad för att anslutas till xSonic-ekolodens (9-poliga) ingångar på moduler eller skärmar som är kompatibla med Navico.

Ja, du kan ansluta dubbelfrekvens-ektolod. Vid installation med Sonar S5100-modulen ansluts dubbelfrekvens-ektolod specifikt till kanal 1 och 2 eller 2 och 3 på adaptern.

Ja, denna adapter kan användas med enfrekvens-ekolod. För installation med sonarmodulen S5100 kan enfrekvens-ekolod anslutas till valfri ledig kanal.

Nej, denna adapter är specifikt konstruerad för xSonic (9-pin) ekolodsingångar på Navico-utrustning, såsom Simrad, Lowrance och B&G. Kompatibilitet med andra märken är inte garanterad.

Du kommer att behöva avlägsna isoleringen från kabeln till ditt ekolod och ansluta ledarna till motsvarande terminaler inne i kopplingsblocket. En detaljerad kopplingsschema medföljer adaptern för att guida dig genom processen och säkerställa en korrekt anslutning.

Installationen underlättas av adapterns anslutningsbox-design och tillhandahållandet av en detaljerad installationsbeskrivning samt en kopplingsschema. Det krävs grundläggande kunskaper i kabeldragning för att korrekt ansluta sondens ledningar.

Det rekommenderas att installera kopplingsboxen på en torr plats som skyddas mot överdriven fukt och stötar, samtidigt som den är åtkomlig för eventuellt underhåll eller reparationer. Även om den är utformad som en "junction-box" bör den skyddas mot direkt påverkan från väder och vind.

Denna adapter är specifikt konstruerad för denna situation. Den gör det möjligt att ansluta de oisolerade ledningarna från ditt ekolod (efter en kapning eller modifiering) till Navicos 9-poliga sonaranslutning på ett säkert och organiserat sätt.

För en enfrekvens-ekolod ansluten till sonarenheten S5100 via denna adapter kan du koppla den till vilken ledig kanal som helst på kopplingsblocket.

För en dubbelfrekvent ekolodssond ansluten till Sonar S5100-modulen via denna adapter måste du ansluta den specifikt till kanal 1 och 2, eller till kanal 2 och 3 på kopplingsblocket.

Navico Dual 9-Pin Wiring Block-adaptern (artikelnummer 000-13262-001) är avsedd för att ansluta ekolodssonder med lösa ledningar till ditt ekolodssystem. Den är särskilt användbar när din sond saknar förmonterad kontakt eller om dess kabel har modifierats under installation eller ombyggnad.

Avseende kompatibilitet med ekolodutrustning är denna adapter kompatibel med xSonic-ljudingångar (9 pinnar) som finns på enheter från Navico, inklusive Simrad, Lowrance och B&G.

För installationer med specifik användning av ekolodmodulen S5100, notera följande:

Enkelfrekvenssonder kan anslutas till valfri ledig kanal. Dubbelfrekvenssonder måste anslutas till kanal 1 och 2, eller till kanal 2 och 3.
