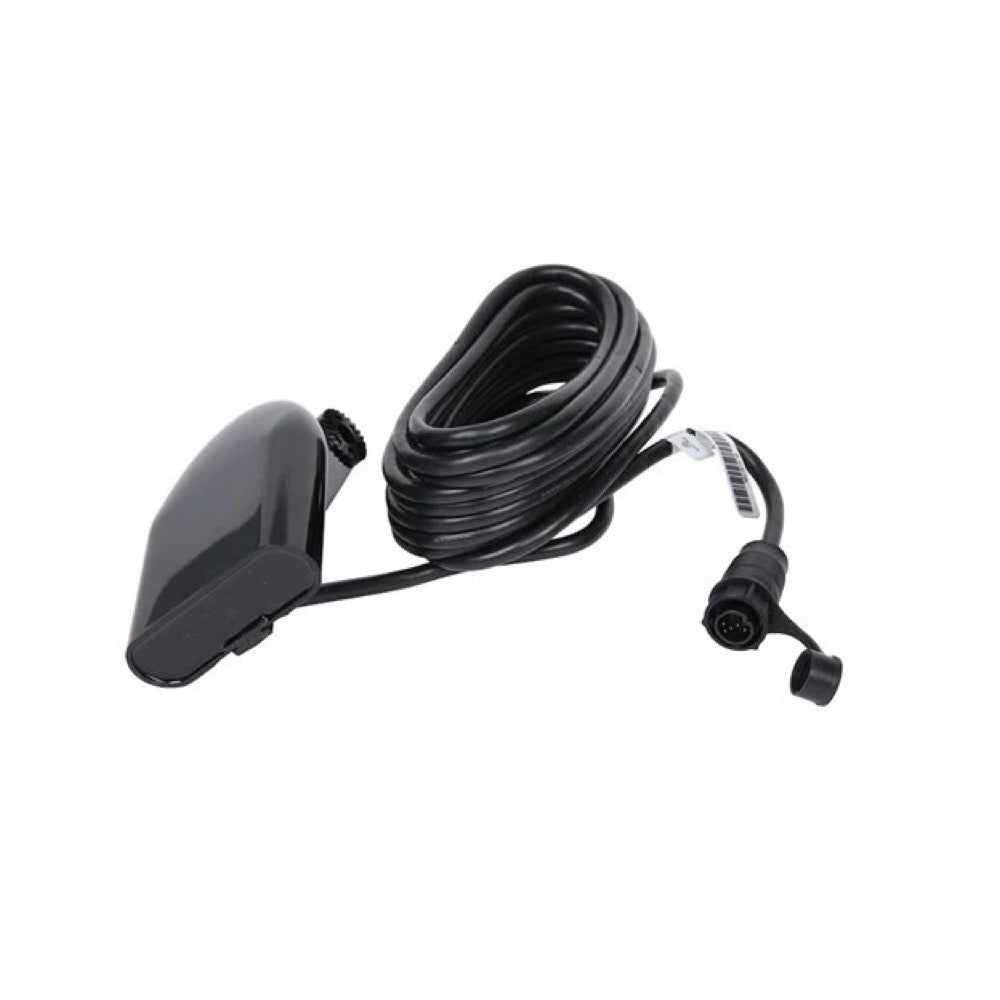

Sonde tableau arrière HDI Skimmer L/H 455/800 xSonic 9 broches, câble 6 m

HDI Skimmer L/H 455/800 xSonic 9-pin - Black - 6m câble

Fritt fraktalternativ från 150€ i Sverige
Hämtning hos Skysat möjlig

Skräddarsydd installation

Lita på Skysat för installation av utrustning ombord

Begär offert

Installatörer i närheten

tack vare vårt nätverk av certifierade installatörer

Hitta installatör

Service för support

Välj en extra hjälp för monteringen

Spar 20%

Navico

000-12569-001

HDI-ekolod för akterdäck Skimmer L/H 455/800 xSonic 9-stifts, 6 m kabel

Navico HDI Skimmer L/H 455/800 xSonic 9-stiftsgivare kombinerar Broadband Sounder- och DownScan Imaging™-teknik för en klar undervattensbild. Den erbjuder CHIRP- och DSI-frekvenser samt temperaturmätning, med en 6 m kabel och en xSonic 9-stiftskontakt. Levereras med fäste och monteringsmaterial.

Publik prisFå pro-pris

3 497,23 SEK

3 497,23 SEK ~~4 357,26 SEK~~

inkl. moms Frakt beräknas vid betalning.

Fritt fraktalternativ från 150€ i Sverige
Hämtning hos Skysat möjlig

Skräddarsydd installation

Lita på Skysat för installation av utrustning ombord

Begär offert

Installatörer i närheten

tack vare vårt nätverk av certifierade installatörer

Hitta installatör

Service för support

Välj en extra hjälp för monteringen

Tekniska specifikationer

Stödda ekolodsteknologier	Bredbands-ekolod, DownScan Imaging, CHIRP (Låg/Hög)
Arbetsspänning	12
Ekolodets frekvenser	50/200 kHz (bredbandsekosond), 455/800 kHz (nedskanningsavbildning), 40–60 kHz (CHIRP lågfrekvens), 165–235 kHz (CHIRP högfrekvens)
Arbetstemperatur	0°C till +50°C
Maximal avläsningsdjup	914.0
Transduktormaterial	Plast
Ekolodets kontakttyp	xSonic 9-stifts
Kabellängd	6.0
Integrerad temperaturgivare	Ja
Kompatibla displayer	Lowrance HDS Carbon, HDS PRO, HDS LIVE, Elite FS; Simrad NSS Evo3S, NSS evo3, NSS 4 GPS/Fishfinder, GO
Trådbundet nätverk	Ägare (xSonic)
Monteringstyp	Akterspegel, elmotor
Täckningsvinkel	29° vid 50 kHz, 12° vid 200 kHz
CHIRP-högfrekvens	165-235
CHIRP-lågfrekvens	40–60
Typ av fiske	Mer, Lac, Rivière, Traîne
Integrerad fartgivare	Nej

Detaljerad beskrivning

Le transducteur HDI Skimmer L/H 455/800 xSonic Navico est conçu pour une détection sous-marine détaillée et la localisation de poissons. Il intègre les technologies Broadband Sounder et DownScan Imaging™ (DSI) pour offrir une vue complète sous le bateau, combinant clarté et séparation des cibles.

Caractéristiques techniques

Ce transducteur dispose d'un connecteur xSonic 9 broches et d'un câble de 6 mètres. Il supporte les fréquences CHIRP basses (40-60 kHz) et hautes (165-235 kHz), ainsi que les fréquences DownScan Imaging™ de 455/800 kHz. Une sonde Broadband Sounder 50/200 kHz est également intégrée. Le Skimmer HDI fournit des données de profondeur jusqu'à 152 mètres (500 pieds) à 200 kHz et de température de l'eau. Il peut fonctionner jusqu'à une vitesse de 57 nœuds (55 mph) pour un montage sur tableau arrière. Son poids est de 0,24 kg.

Installation et compatibilité

Le transducteur HDI Skimmer peut être monté sur le tableau arrière ou sur un moteur électrique. Il est compatible avec les écrans Navico équipés d'un connecteur xSonic 9 broches, incluant les séries Lowrance HDS Carbon, HDS PRO, HDS LIVE, Elite FS, ainsi que les écrans Simrad NSS Evo3S, NSS evo3, NSS 4 GPS/Fishfinder et GO. Un module S3100 peut être requis pour une compatibilité complète avec certaines unités.

Dokumentation

Type	Nom
	EN - Guide d’installation Skimmer Transducers - HDI Skimmer L/H 455/800 xSonic 9-pin

Expertens bedömning

Pol CONIN

Digitalansvarig

« Teknisk analys: HDI-ekolod Skimmer xSonic för hybridavbildning »

HDI Skimmer L/H 455/800 xSonic-sonden är en mångsidig transducer som ger ett verkligt mervärde för fiskare och navigatörer som önskar en tydlig bild av botten och vattenpelaren. Dess främsta fördel ligger i integrationen av DownScan Imaging™-avbildning med bredbands-ekolodet, vilket ger en mycket distinkt identifiering av strukturer och mål. Denna kombination möjliggör en noggrann differentiering mellan fisk och nedsänkta strukturer, en betydande fördel jämfört med traditionella enfrekvenssonders.

När det gäller installationen gör monteringsflexibiliteten på akterdäck eller elmotorn den lämplig för olika konfigurationer av små och medelstora båtar. Det är avgörande att välja en plats som garanterar ett ostört vattenflöde för att optimera prestandan, genom att undvika turbulens som genereras av revben eller klaffar. xSonic 9-stifts-anslutningen är standard för Navicos nyare utrustning, vilket förenklar integrationen. För vissa äldre system eller för att maximera CHIRP-funktionerna bör kompatibilitet kontrolleras eller en S3100-modul vara nödvändig att ta hänsyn till under installationsplaneringen.

Durabilité

Facilité d'installation

Rapport performance / prix

Betalning och säkerhet

Dina betalningsuppgifter och data hanteras på ett säkert sätt.

HDI-ekolod för akterdäck Skimmer L/H 455/800 xSonic 9-stifts, 6 m kabel

3 497,23 SEK

3 497,23 SEK ~~4 357,26 SEK~~

Vanliga frågor

Behöver du hjälp? Kontakta oss

Vad är HDI Skimmer L/H 455/800 xSonic-transduktorn?

HDI Skimmer L/H 455/800 xSonic-transduktorn är en undervattenssensor avsedd för detaljerad detektering och lokalisering av fisk. Den integrerar Broadband Sounder- och DownScan Imaging™ (DSI)-teknik för att ge en fullständig och tydlig bild under båten, med god separation av mål.

Vilka ekolodsteknologier använder denna givare?

Denna givare använder två huvudteknologier:

Broadband Sounder: För traditionell fiskdetektering och bottenskartläggning.DownScan Imaging™ (DSI): För nästan fotografiska bilder av den undervattensstruktur och fisk som finns.

Vilka frekvenser fungerar denna givare med?

HDI Skimmer L/H 455/800 xSonic-transduktorn fungerar på flera frekvenser:

CHIRP låg: 40–60 kHzCHIRP hög: 165–235 kHzDownScan Imaging™: 455/800 kHzBredbandsekosond: 50/200 kHz

Ger denna transducer information om vattentemperaturen?

Ja, utöver djupdata levererar HDI Skimmer L/H 455/800 xSonic även information om vattentemperaturen.

Hur lång är kabeln som levereras med givaren?

Givaren är försedd med en 6 meter lång kabel.

Vilket är temperaturområdet för förvaring av denna givare?

Den rekommenderade lagringstemperaturen för denna givare är -30°C till +70°C (från -22°F till +158°F).

Med vilka multifunktionsskärmar är denna givare kompatibel?

Denna givare är kompatibel med Navico-skärmar utrustade med en xSonic 9-pinnars kontakt. Detta inkluderar serierna Lowrance HDS Carbon, HDS PRO, HDS LIVE, Elite FS, samt skärmarna Simrad NSS Evo3S, NSS evo3, NSS 4 GPS/Fishfinder och GO.

Vilken typ av kontakt använder denna givare?

HDI-skannern Skimmer L/H 455/800 xSonic använder en xSonic-kontakt med 9 stift.

Behöver man en extra modul för att uppnå kompatibilitet med vissa enheter?

Ja, en S3100-modul kan krävas för fullständig kompatibilitet med vissa skärmar eller system.

Vilka monteringsalternativ finns för denna givare?

Skimmern HDI-transduktorn L/H 455/800 xSonic kan monteras på akterdäcket på din båt eller på en elmotor.

Vilken är den bästa placeringen för montering av transducern på akterstammen?

För optimal prestanda ska givaren monteras i ett område där vattenflödet är ostört, för att undvika turbulens som kan påverka signalens kvalitet.

Finns det några områden som bör undvikas vid installation av transducern?

Ja, det rekommenderas att undvika att montera transducern bakom planingslistor (planing strake) eller i närheten av trimflaps, eftersom dessa element kan skapa turbulens och störa vattenflödet, vilket påverkar ekolodets prestanda.

Vilken typ av tätmedel ska jag använda vid installationen?

Det är avgörande att använda en marin kvalitetstätande/limmande förening som är lämplig för användning ovanför eller under vattenlinjen på genomföringshålen vid installationen.

Vilka borstorlekar rekommenderas för förborrade hål i olika material?

För mjuka material som plywood, använd en borr med Ø 3,7–4,0 mm (5/32"). För hårda material som glasfiber, akryl eller hårda träslag, använd en borr med Ø 4,1–4,7 mm (3/16").

Hur ska jag förbereda pilothålen innan jag skruvar fast givaren?

Efter att ha borrat pilothålen, applicera en högkvalitativ marin tätnings-/limkomposition i och runt hålen för att säkerställa fullständig täthet innan du monterar givaren.

Kan denna givare monteras genom skrovet (shoot-thru-hull)?

HDI Skimmer L/H 455/800 xSonic-givaren är konstruerad för montering på akterskiva eller på en elektrisk motor. Montering genom skrovet är inte specificerad för denna modell.

Med vilka ekolodsdisplay är HDI Skimmer L/H 455/800 xSonic 9-stiftsgivaren kompatibel?

Denna givare är kompatibel med Navico-skärmar utrustade med en xSonic 9-stiftskontakt. Detta inkluderar specifikt serierna Lowrance HDS Carbon, HDS PRO, HDS LIVE, Elite FS, samt skärmarna Simrad NSS Evo3S, NSS evo3, NSS 4 GPS/Fishfinder och GO. Observera att en S3100-modul kan krävas för fullständig kompatibilitet i vissa konfigurationer.

Vilka ekolodningsfrekvenser stöder HDI Skimmer L/H 455/800 xSonic 9-stiftsgivaren?

HDI-skimmartransduktorn L/H 455/800 xSonic 9-stifts ansluter flera frekvenser för mångsidig detektering:

CHIRP: Låga frekvenser (40–60 kHz) och höga frekvenser (165–235 kHz). DownScan Imaging™ (DSI): Frekvenser på 455/800 kHz. Broadband Sounder: En integrerad ekolodsmodul stöder även frekvenserna 50/200 kHz.
