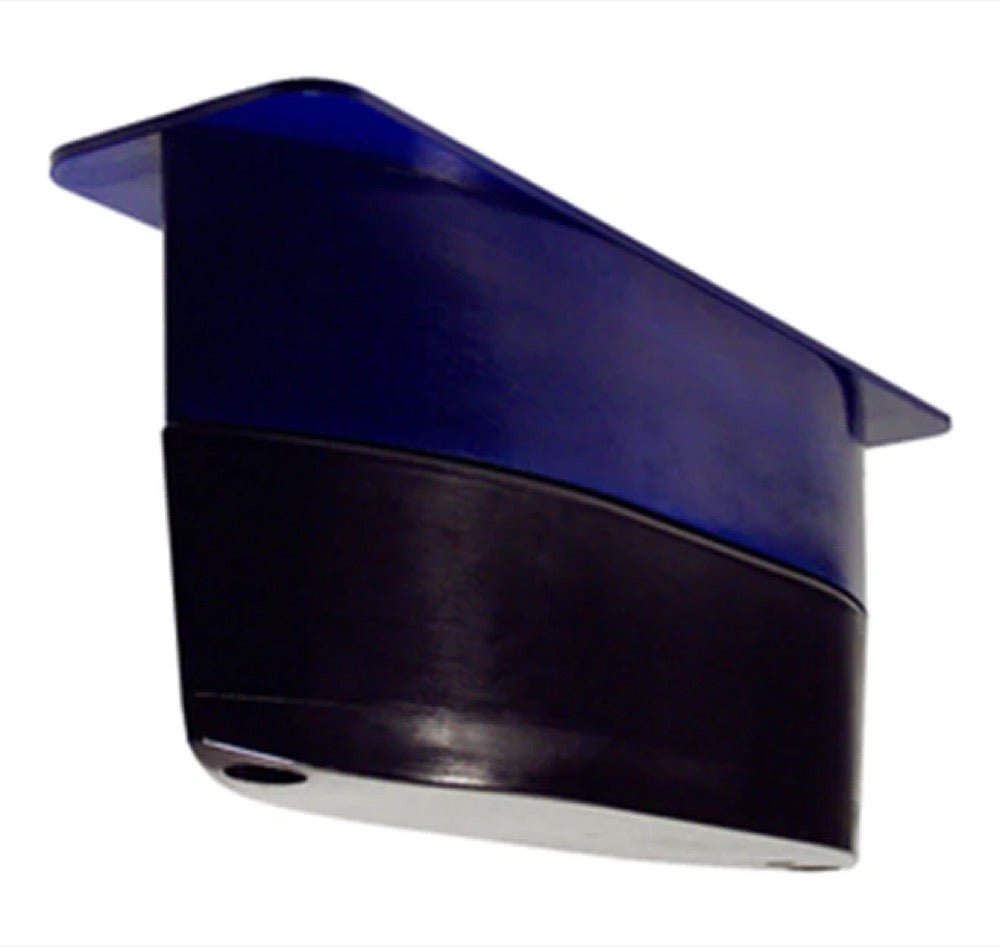

XSONIC Airmar R509LH-W

XSONIC Airmar R509LH-W-transduktorn är en genomskrovsmonterad ekolodssond som är specifikt konstruerad för yrkesfiske och kommersiella tillämpningar. Den använder CHIRP-teknik med bred stråle för överlägsen måldetektering och detaljseparering, även för fisk som ligger på botten.

Transducern R509LH-W använder två separata frekvensband:

Låg frekvens: mellan 28 kHz och 60 kHz.Hög frekvens: mellan 150 kHz och 250 kHz.

Sändningseffekten för transducern XSONIC Airmar R509LH-W varierar beroende på frekvensband:

Låga frekvensbandet har en effekt på 3 kW.Höga frekvensbandet har en effekt på 1 kW.

R509LH-W:s maximala djupkapacitet beror på vilken frekvensband som används:

Låga frekvensbandet (28–60 kHz) kan nå ett detekteringsdjup på upp till 3 048 meter (10 000 fot). Det höga frekvensbandet (150–250 kHz) når ett maximalt djup på 152 meter (500 fot).

För det lägre frekvensbandet (28–60 kHz) är lobbredden för transducer R509LH-W variabel:

Från 23° till 9° i tvärskeppsaxel (bords-tribord). Från 11° till 5° i längskeppsaxel (framåt-bakåt).

Transducern R509LH-Ws höga frekvensband (150–250 kHz) bibehåller en konstant lobvidd på 25°.

XSONIC Airmar R509LH-W-transduktorn är utrustad med 25 interna bredbandskeramikarrangemang, vilket säkerställer hög upplösning och exakt måldetektering.

Transducern XSONIC Airmar R509LH-W levereras med en 10 meter lång kabel.

R509LH-W-givaren är utrustad med en dubbel 9-stiftskontakt för anslutning till kompatibla ekolodsmoduler.

Ja, XSONIC Airmar R509LH-W-transduktorn är specifikt utformad för yrkesfiskare och kommersiella tillämpningar och erbjuder avancerad sonarprestanda för måldetektering.

Denna givare använder CHIRP-teknik med bred stråle, vilket ger ökad täckning under skrovet och skarpare och mer detaljerade sonaravbildningar.

XSONIC Airmar R509LH-W-transduktorn kräver en kompatibel sonarmodul för att fungera. Den är kompatibel med NSSevo3S- eller S5100-modulerna, som ingår i Navico-ekosystemet (Lowrance, Simrad, B&G).

För installation av en genomgående givare krävs följande verktyg och material:

Skyddsglasögon, dammskyddsmask och hörselskydd.Elborrmaskin och borrar av lämplig storlek.Hålsåg (specifik storlek ej angiven för denna modell; professionell konsultation rekommenderas för en 'pocket mount').Fasningsverktyg (för infällda höljen).Sandpapper.Mild hushållsrengöring eller svagt lösningsmedel (t.ex. alkohol).Filstål (för metallskrov, om tillämpligt).Marin tätningsmassa lämplig för användning under vattenlinjen.Extra brickor vid behov.Sliding joint-tänger (för metallhöljen, om tillämpligt).Kabelbindare.Antifoulingbeläggning baserad på vatten (obligatoriskt i saltvatten).För en 'pocket mount'-installation som R509LH-W rekommenderas starkt professionell installation.

Ja, det rekommenderas starkt att applicera en bottenfärg på ekolodets givare. En bottenfärg som Foulfree, certifierad av Airmar, påverkar inte givarens prestanda. Det förhindrar ansamling av marina organismer som kan försämra ekolodssignalen och bildkvaliteten avsevärt.

Placeringen är avgörande för prestandan. Kontrollera att:

Vattenflödet under skrovet är jämnt, med minimalt med bubblor och turbulens, särskilt vid hög fart.Transducern är ständigt nedsänkt i vattnet oavsett fart.Sonarsstrålen från transducern inte blockeras av kölen eller propelleraxeln.Placeringen är avlägsen från störningskällor (propellrar, motorer, andra ekolod, kablar).Kölavstånget (deadrise) är minimalt så att strålen riktas korrekt mot botten.Det finns tillräckligt vertikalt utrymme inuti båten för montering och fastsättning av muttrarna.

Ja, Foulfree är certifierat av Airmar som ofarligt för transducer. Det är dessutom icke-giftigt och miljövänligt, utan att släppa ifrån sig några gifter efter härdning. Det är en 'foul-release'-beläggning som förhindrar marin tillväxt från att fästa på ytan.

Givaren XSONIC Airmar R509LH-W arbetar på två separata frekvensband för optimal prestanda:

Låg frekvens (CHIRP låg): Arbetar mellan 28 kHz och 60 kHz med en effekt på 3 kW. Den kan upptäcka mål på upp till 3 048 meters (10 000 fot) djup, med lobbredder som varierar från 23° till 9° (babord–styrbord) och från 11° till 5° (fram–bak). Hög frekvens (CHIRP hög): Arbetar mellan 150 kHz och 250 kHz med en effekt på 1 kW. Dess maximala djup är 152 meter (500 fot), och den bibehåller en konstant lobbredd på 25°. Givaren är utrustad med 25 interna bredbandsceramikpaket för hög upplösning och noggrann detektion.

För att fungera korrekt kräver XSONIC Airmar R509LH-W:s transducer en kompatibel ekolodsmodul. Det är nödvändigt att använda en NSSevo3S- eller S5100-modul.

Tillväxt av marina organismer på en transducer kan allvarligt försämra ekolodets prestanda. Det kan orsaka betydande brus från turbulens på skärmen när båten är i rörelse, eller minska mängden detaljer och bildskärpan i den mottagna ekolodsskärmen vid fiske.

För att förebygga denna påväxt erbjuder Airmar och Propspeed® Foulfree, en icke-giftig, hållbar och extremt slät beläggning. Denna beläggning förhindrar att marina organismer fäster på transducerens yta, vilket säkerställer optimal prestanda. Efter applicering kan Foulfree skydda transducern upp till två år utan att släppa ut gifter i miljön.
