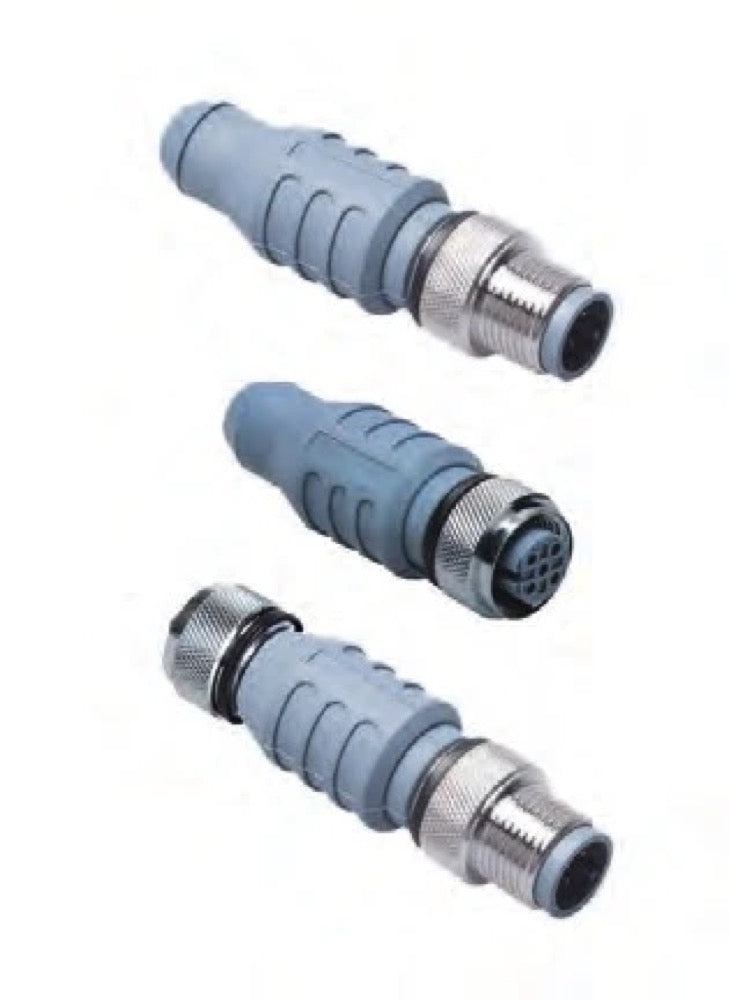

NMEA2000-kablar och kontakter – Mikroterminering inline

Raymarine IT-CM-CF:s mikroanslutning är en avgörande komponent för NMEA 2000-nätverk. Dess funktion är att absorbera elektriska signaler och förhindra reflektioner som annars kan störa datatransmissionen, vilket säkerställer integriteten och stabiliteten i kommunikationen ombord på fartyget.

En termineringens huvudsakliga uppgift är att bibehålla signalens integritet på NMEA 2000-bussen. Den fungerar som ett motstånd i linjens ände för att absorbera den elektriska signalenergin och förhindra reflektioner. Dessa reflektioner, om de inte absorberas, kan orsaka störningar, datafel och funktionsstörningar i nätverket.

Användningen av termineringsmotstånd är avgörande för att NMEA 2000-nätverket ska fungera korrekt och vara stabilt. Utan korrekt terminering i vardera änden av huvudbussen (backbone) kan nätverket drabbas av funktionsstörningar, dataförluster, allmän instabilitet hos de anslutna instrumenten och i värsta fall förhindra kommunikationen mellan enheterna.

Termen "inline-mikrofon" avser det kompakta formatet och utformningen av denna kontakt. Det indikerar att den är liten till storleken och att den kan integreras direkt i NMEA 2000-kabelns sträckning, vilket ger installationsflexibilitet och möjliggör en diskret placering även i trånga utrymmen eller komplexa kabelvägar.

Formatet "mikro in-line" erbjuder flera fördelar:

Flexibel installation: Den lilla storleken möjliggör enkel integration i trånga utrymmen.Diskretion: Den kan monteras på ett mindre framträdande sätt än större anslutningar.Optimering av kabeldragning: Underlättar layouten av kablar ombord genom att möjliggöra mer direkta och mindre skrymmande anslutningar.

Denna terminering är en passiv komponent i NMEA 2000-nätverket. Den kräver ingen strömförsörjning och genererar inga signaler. Dess funktion är enbart elektrisk och den agerar som en resistor för att absorbera signalerna i linjens slut.

Ett NMEA 2000-nätverk utan korrekt terminerad kabel kan orsaka flera problem, bland annat:

Intermittenta eller totala funktionsstörningar hos anslutna enheter.Förlust av data eller transmissionsfel.Överlag instabilitet i nätverket.Meddelanden som inte tas emot eller tolkas felaktigt av anslutna instrument.

Denna NMEA 2000-anslutning är från märket Raymarine.

Denna produkt är en termineringsresistans, som är en typ av passiv kontakt eller komponent som är nödvändig för en korrekt konfiguration av ett NMEA 2000-nätverk. Det är inte en kabel i sig, utan en komponent som ansluts till nätverkets kabel.

För att ett NMEA 2000-nätverk ska fungera korrekt krävs det två termineringsmotstånd. Ett termineringsmotstånd ska placeras i vardera änden av nätverkets huvudbuss (backbone).

De två termineringsmotstånd som krävs för ett NMEA 2000-nätverk måste placeras i båda ändarna av huvudbussen (backbone). Det är avgörande att de monteras i de fysiskt mest avlägsna punkterna på bussen för att korrekt absorbera signalerna.

Installationen av denna terminering är i allmänhet enkel. Den ansluts som en standard NMEA 2000-anslutning av micro-typ. Det viktigaste är att säkerställa att den placeras i ena änden av huvudbussen i nätverket.

Ja, den här "inline"-utförandet av denna kontakt är specifikt utformat för att ge en betydande installationsflexibilitet. Det möjliggör en diskret och effektiv integrering även i trånga utrymmen eller komplexa kabelvägar, där större kontakter skulle vara svåra att placera.

Nej, det finns ingen specifik anslutningsriktning för en NMEA 2000-terminering. Dess funktion är att placeras i slutet av bussen, oavsett orientering, för att absorbera den elektriska signalen. Det viktiga är dess fysiska placering i ändarna av nätverket.

Ja, som certifierad NMEA 2000-anslutning är den konstruerad för att vara kompatibel med all utrustning som uppfyller NMEA 2000-standarden, oavsett märke. NMEA 2000-standarden säkerställer interoperabilitet mellan olika apparater och komponenter i nätverket.

Ja, denna kontakt är specifikt av typen "micro inline". Det innebär att den är avsedd att användas med NMEA 2000-kablar och -kontakter i micro-serien, vilka är de vanligaste för de flesta fritidsbåtsinstallationer.

Nej, denna kontakt är av typen "micro". Den är inte direkt kompatibel med NMEA 2000-kablar och -kontakter av typen "mini" eller "standard" utan användning av specifika adaptrar. Varje kontakttyp (micro, mini, standard) är konstruerad för olika kabeltvärsnitt och är inte direkt utbytbara.

Ja, NMEA 2000-certifieringen garanterar att produkten har testats och verifierats för att uppfylla säkerhetskriterier och korrekt implementera nätverks- och meddelandehantering. Detta säkerställer interoperabilitet och kompatibilitet med alla andra NMEA 2000-certifierade produkter och komponenter, oavsett märke, för en harmonisk nätverksdrift.

Ja, denna Raymarine-produkt omfattas av tillverkarens standardgaranti. För specifika detaljer om garantitid och villkor, se informationen från Raymarine eller kontakta deras kundtjänst.

Ja, som en väsentlig komponent i ett NMEA 2000-nätverk är denna termineringsmotstånd utformat för att fullt ut uppfylla de elektriska normerna och de tekniska specifikationerna som definieras av NMEA 2000. Detta säkerställer dess korrekta funktion och tillförlitlighet inom nätverket.
