Simrad

000-15045-001

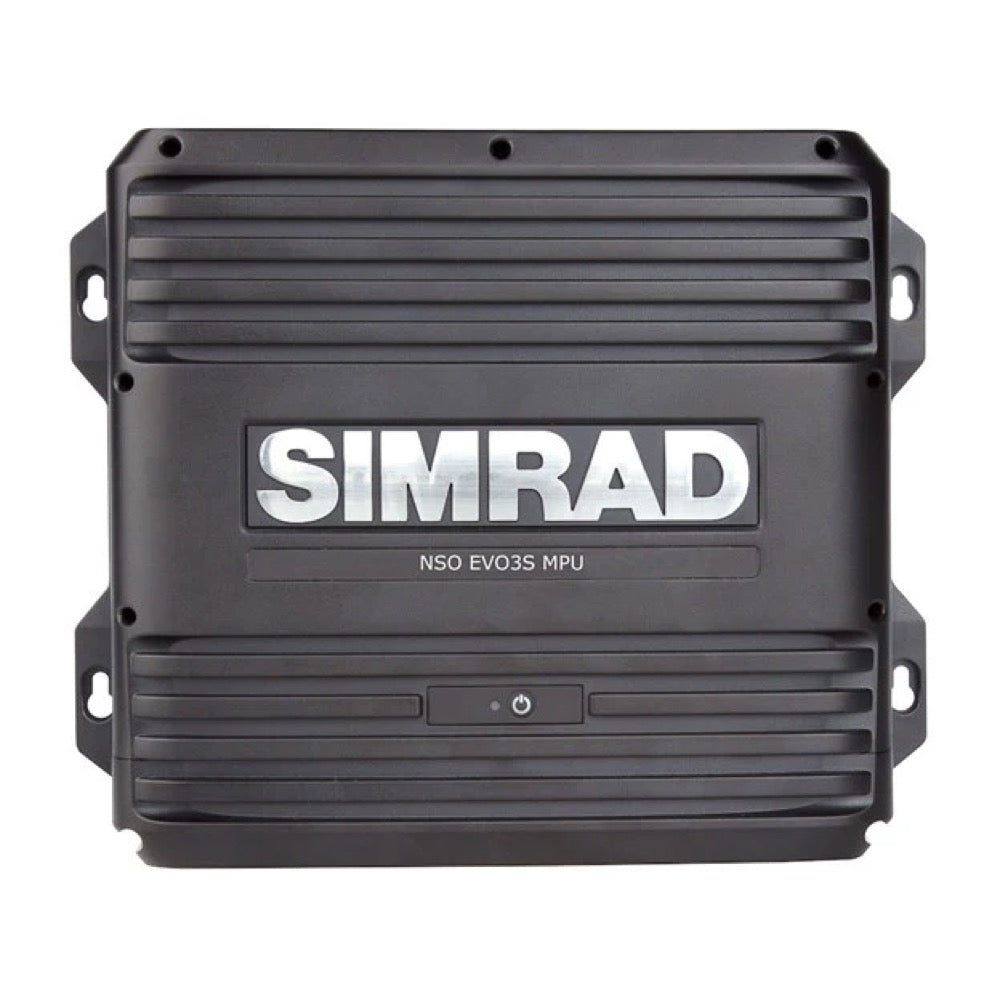

Marin processor Simrad NSO evo3S med grundläggande världskartografi

Simrad NSO evo3S MPU är en "black box"-lösning med två iMX8 Quad Max-processorer (sexkärnor), avsedd för att styra anpassade flerskärmssystem ombord på fartyg på 10 meter och uppåt. Den erbjuder fullständig integration av navigation, radar, ekolod och autopilot via sina flera NMEA-, Ethernet- och videoanslutningar.

Levereras med världsomspännande bas-karta och kabelhållare.

Publik prisFå pro-pris

50,903.71 SEK

50,903.71 SEK ~~58,648.71 SEK~~

inkl. moms Frakt beräknas vid betalning.

Under påfyllning

Fritt fraktalternativ från 150€ i Sverige
Hämtning hos Skysat möjlig

Skräddarsydd installation

Lita på Skysat för installation av utrustning ombord

Begär offert

Installatörer i närheten

tack vare vårt nätverk av certifierade installatörer

Hitta installatör

Service för support

Välj en extra hjälp för monteringen

Tekniska specifikationer

IP-klassning	IPX2
Monteringstyp	Svart låda (avståndsmontage)
Rekommenderat säkringsvärde	3
Typ av externt lagringsmedia	SD-kort (standardstorlek)
Arbetstemperatur	-15°C till +55°C
Maximal elektrisk förbrukning	45
Arbetsspänning	9 - 31,2 V DC
NMEA 2000-belastningsekvivalent (LEN)	1
Busskompatibilitet	NMEA 2000,NMEA 0183,Ethernet,RS422,USB
Trådbundet nätverk	Ethernet, NMEA 2000, NMEA 0183, RS422
Kompassäkerhetsavstånd	50
Trådbunden ingång	Kompositvideo (BNC), USB (Type A), NMEA 0183, NMEA 2000, Ethernet, RS422
Radarkompatibilitet	Kompatibel med radarsystemen Simrad (Halo, Broadband, HD Digital)
Kompatibel kartografi	C-MAP MAX-N, Navionics, Insight, Insight Genesis, NV Digital Chart (med världsomspännande bas-karta)
Innehåll i förpackningen	Behandlingsenhet NSO evo3S MPU, strömkabel, NMEA 2000-kabel, Ethernet-kabel, installationskit (fästen, dokumentation)
Tillgängliga larm	System- och säkerhetslarm (externa)
Stöd för extern GNSS-antenn	Ja, extern GNSS-antenn krävs
Alarm Output Current	1
Electrical Protection	Skydd mot polvändning och transient överspänning upp till 36 V
Ethernet Poe Support	Ja (2 portar)
Ethernet Ports Count	3
Material	ABS-plast
Power Consumption Off	1
Processor Type	iMX8 Quad Max (x2)
Lagringstemperatur	-20°C till +60°C
Usb Ports Count	2
Vikt	1.0

Köp

Detaljerad beskrivning

Enheten Simrad NSO evo3S MPU är en marin processorenhet (MPU) av typen "black box", avsedd för anpassade flerskärmssystem och riktad till fartyg på 10 meter (33 fot) och uppåt. Den fungerar som en central hjärna för integration av olika marina elektroniska utrustningar, och erbjuder en flexibel plattform för navigation, radar, ekolod, autopilot och andra viktiga funktioner.

Prestanda och visning

Utrustad med två iMX8 Quad Max-processorer (sexkärniga), säkerställer NSO evo3S MPU snabb prestanda och optimal respons på alla anslutna skärmar. Den kan hantera två oberoende skärmar och stöder både pekskärmar och icke-pekskärmar. Dess bearbetningskapacitet möjliggör snabba kartuppdateringar och smidig användning av krävande applikationer, såsom StructureScan® 3D-avbildning. Enheten har en HDMI Full HD-videoutgång och två kompositvideointag (BNC).

Anslutningar och integration

NSO evo3S MPU har omfattande anslutningsmöjligheter för fullständig systemintegration. Den har:

3 Ethernet-portar (RJ45, varav 2 PoE)
1 NMEA 2000-port (Micro-C hane, 1 LEN)
2 NMEA 0183-portar (via proprietärkabel)
2 USB-A-portar
2 RS422-portar
1 J1939 Micro-C-port

För datalagring finns ett kortplats för SD-kort (max 32 GB) samt 16 GB internt minne. Enheten levereras med en världsomspännande bas-karta.

Tekniska specifikationer och installation

Denna processor drivs av en matningsspänning på 9 till 31,2 V DC och har en maximal effektförbrukning på 45 W, med en lågströmssparläge. Den är skyddad mot polaritetsfel och tillfälliga överspänningar upp till 36 V. Rekommenderad säkring är 3 ampere. Drifttemperaturområdet är från -15°C till +55°C. NSO evo3S MPU väger 1,0 kg och har en IPX2-täthetsklassning. Ett säkerhetsavstånd på 50 cm (20 tum) från en kompass krävs. Systemet kan styras via Simrad MO-seriens pekskärmar, ett tillvalsklaviatur OP50 eller andra USB-enheter som mus eller tangentbord.

Dokumentation

Type	Nom
	EN - Guide d'installation - Simrad NSO evo3S MPU
	SV - Snabbguide - NSO evo3S MPU med världsomspännande sjökort
	SV - Installationsguide - NSO evo3S MPU med världsomspännande grundkarta
	EN - Snabbguide - NSO evo3S MPU med världsomspännande kartunderlag

Expertens bedömning

Pol CONIN

Digitalansvarig

« Simrad NSO evo3S MPU: centralenheten för flerskärmsystem »

Simrad NSO evo3S MPU fungerar som ryggraden i integrerade navigationssystem för fritidsbåtar och halvprofessionella enheter i medelstor till stor storlek. Som en "black box"-lösning är den specifikt utformad för installationer där flexibilitet och anpassning av displayen är avgörande, vilket möjliggör skapandet av skräddarsydda kontrollstationer, ofta på båtar över 10 meter.

Dess främsta styrka ligger i förmågan att styra två oberoende skärmar samtidigt tack vare sina två iMX8 Quad Max-processorer. Denna arkitektur erbjuder den nödvändiga bearbetningsprestandan för att hantera komplexa uppgifter som flerfönster-display, överlagring av vektor- och rasterkartor, integration av högupplöst radardata och realtidsbearbetning av ekolodsbilder med StructureScan 3D, allt utan märkbar latens. Operatören kan därmed ägna en skärm åt kartografi och radar, och den andra åt övervakning av ekolod och motordata, vilket optimerar situationsmedvetenheten.

Installationen av denna typ av enhet kräver noggrann planering av nätverksintegrationen. Med sina tre Ethernet-portar (varav två PoE) och flera gränssnitt som NMEA 2000, NMEA 0183, USB och RS422 fungerar NSO evo3S MPU som en central dataknutpunkt. Den ansluter enkelt till ett brett utbud av Simrad-enheter och tredjepartssensorer, vilket möjliggör systemutbyggnad. Dess IPX2-täthetsklassificering innebär dock att den måste monteras i en skyddad miljö, såsom ett slutet instrumentbräde eller ett tekniskt utrymme, för att säkerställa lång livslängd. Flexibiliteten i kontrollen, via dedikerade pekskärmar, OP50-tangentbord eller standard USB-enheter, är en betydande fördel för att anpassa rodrets ergonomi efter användarens preferenser.

Durabilité

Facilité d'installation

Rapport performance / prix

Betalning och säkerhet

Dina betalningsuppgifter och data hanteras på ett säkert sätt.

Marin processor Simrad NSO evo3S med grundläggande världskartografi

50,903.71 SEK

50,903.71 SEK ~~58,648.71 SEK~~

Vanliga frågor

Behöver du hjälp? Kontakta oss

Vad är Simrad NSO evo3S MPU?

Simrad NSO evo3S MPU är en marin processorenhet (MPU) av typen "black box" som är avsedd för anpassade flerskärmssystem. Den fungerar som en centralenhet för integration av olika marina elektroniska utrustningar såsom navigation, radar, ekolod och autopilot, avsedd för fartyg på 10 meter (33 fot) och större.

Vilka är de huvudsakliga prestandakarakteristika för NSO evo3S MPU?

NSO evo3S MPU är utrustat med två iMX8 Quad Max-processorer (sexkärniga) som säkerställer snabb prestanda och optimal responsivitet. Den kan hantera två oberoende skärmar, antingen pekskärmar eller icke-pekskärmar, och möjliggör snabba kartuppdateringar samt smidig användning av krävande applikationer som StructureScan® 3D-avbildning.

Levereras NSO evo3S MPU med en grundkarta?

Ja, Simrad NSO evo3S MPU levereras med en integrerad världskarta.

Vad är skillnaden mellan NSO evo3S MPU och en traditionell MFD?

NSO evo3S MPU är en processorenhet ("black box") som fungerar som systemets centrala hjärna för flerbildssystem och kräver externa skärmar. Till skillnad från en traditionell MFD (multifunktionsdisplay) som integrerar skärm och processor i en enda enhet, erbjuder MPU flexibilitet att välja skärmar i olika storlekar och typer, vilket möjliggör en mer avancerad anpassning av rodret.

Vilka typer av skärmar kan anslutas till NSO evo3S MPU?

NSO evo3S MPU kan hantera två oberoende skärmar och stöder både pekskärmar och icke-pekskärmar. Den har en HDMI-utgång för Full HD-video för anslutning av skärmar.

Vad är den maximala strömförbrukningen för enheten?

NSO evo3S MPU:s maximala elförbrukning är 45 W. I läget "Av" är förbrukningen 1 W.

Vad är IP-klassningen för NSO evo3S MPU?

NSO evo3S MPU har en vattentäthetsklassning IPX2.

Vad väger enheten NSO evo3S MPU?

Enheten NSO evo3S MPU väger 1,0 kg (2,2 lbs).

Vilket är driftstemperaturområdet för NSO evo3S MPU?

NSO evo3S MPU:s driftstemperaturområde är -15°C till +55°C (5°F till 131°F).

Vilka videoingångar och -utgångar finns tillgängliga på NSO evo3S MPU?

NSO evo3S MPU har en HDMI-utgång för Full HD-video och två kompositvideoingångar (BNC) som är kompatibla med NTCS- eller PAL-format.

Vilka viktiga överväganden gäller för monteringsplatsen för NSO evo3S MPU?

Vid montering, se till att det finns tillräckligt med utrymme för kabeldragning och anslutning, samt för kabelstöd. Det är också viktigt att lämna fritt utrymme runt enheten för att undvika överhettning. Monteringsytan måste vara tillräckligt stabil för att bära utrustningens vikt och inte vibrera.

Vilken typ av strömförsörjning krävs för NSO evo3S MPU?

NSO evo3S MPU kräver en likströmsmatning (DC) med en spänning mellan 9 och 31,2 V DC.

Vilken säkring rekommenderas för den elektriska installationen av NSO evo3S MPU?

En 3 Ampères säkring rekommenderas för strömförsörjningen till NSO evo3S MPU.

Vilket är det säkerhetsavstånd som ska hållas mellan enheten och en kompass?

Ett minimisäkerhetsavstånd på 50 cm (20 tum) måste hållas mellan NSO evo3S MPU och en kompass.

Hur ska kablarna dras vid installationen av NSO evo3S MPU?

Det är viktigt att undvika skarpa böjar i kablarna. Det rekommenderas att skapa dropploopar (drip loops) och serviceloopar för att underlätta underhåll och förebygga skador.

Kan enheten NSO evo3S MPU fjärrstyras?

Ja, systemet kan styras med en kompatibel fjärrkontroll ansluten via NMEA 2000.

Kan man ansluta ett tangentbord till NSO evo3S MPU?

Ja, USB-porten på NSO evo3S MPU kan användas för att ansluta ett tangentbord.

Vilka typer av anslutningsmöjligheter finns tillgängliga på NSO evo3S MPU?

NSO evo3S MPU erbjuder utökad anslutningsmöjlighet med:

3 Ethernet-portar (varav 2 PoE)2 USB-portar (USB-A)1 NMEA 2000-port (Micro-C hane)2 NMEA 0183-portar (via proprietärkabel)2 RS422-portar2 videogränssnitt (BNC honkontakt)1 SD-kortläsare

Är NSO evo3S MPU kompatibel med NMEA 2000- och NMEA 0183-nätverk?

Ja, NSO evo3S MPU är kompatibel med båda nätverkstyperna. Den har en NMEA 2000-port (Micro-C hane) och två NMEA 0183-portar som stöder överföringshastigheterna 4800, 9600, 19200 och 38400 baud via en egenutvecklad kabel.
