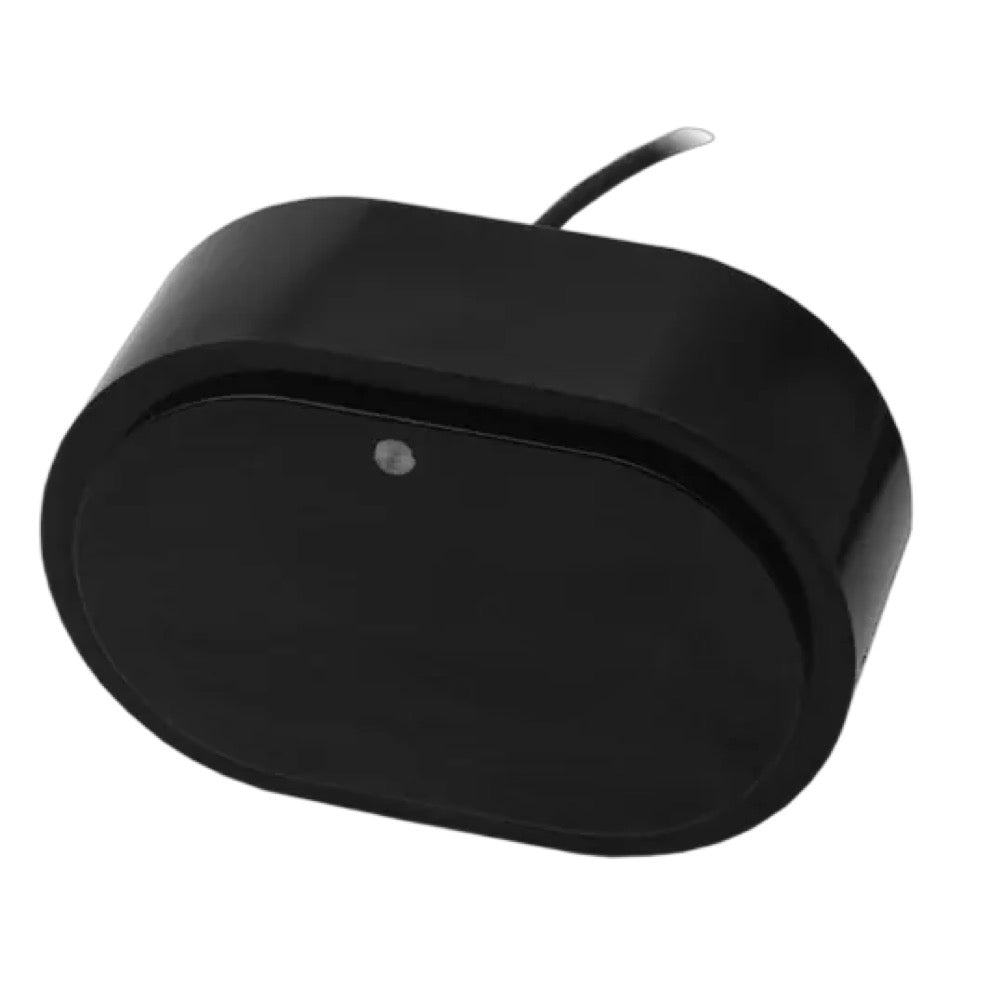

XSONIC Airmar CM275LH-W

XSONIC Airmar CM275LH-W är en CHIRP-ekolodstransduktor på 1 kW med dubbelkanal, konstruerad för att ge detaljerad undervattensavbildning och avancerade sonarprestanda.

Denna givare är specifikt konstruerad för installation på sport- och kommersiella fiskebåtar med en längd på 8 meter eller mer.

Transducern arbetar på två frekvensband:

Ett lågt band (Low) på 42 till 65 kHz. Ett högt band (High-Wide) på 150 till 250 kHz.

För det lägre frekvensbandet (42–65 kHz) möjliggör det exakt spårning av havsbotten ner till 914 meters djup. För det högre frekvensbandet (150–250 kHz) är räckvidden maximalt 152 meter, optimerat för högre upplösning i det övre vattenkolumnen.

CM275LH-W är en givare avsedd för installation i en monteringsgrop (cavity-mount). Den är specifikt konstruerad för montering i en fördjupning eller en svetsad tank.

Transducerns hölje är tillverkat i SEALCAST™-uretan utan svetsfogar, vilket garanterar hög hållbarhet i marin miljö.

Givaren levereras med en 10 meter lång kabel (33 fot).

Transducern är försedd med två svarta 9-stiftskontakter.

För att fungera kräver XSONIC Airmar CM275LH-W:s givare en ekolodsmodul av typen NSSevo3S eller S5100.

Vid installation är det absolut nödvändigt att alltid bära skyddsglasögon, dammskyddsmask och hörselskydd. Efter att båten sjösatts ska du omedelbart kontrollera att det inte förekommer några läckor och lämna inte båten obevakad i mer än tre timmar.

Välj en plats där vattenflödet under skrovet är jämnt, med minimalt med bubblor och turbulens, särskilt vid hög fart. Transducern måste vara ständigt nedsänkt och dess stråle får inte blockeras av kölen eller propelleraxeln. Undvik störkällor som propellrar, motorer, andra ekolod eller andra kablar. Idealiskt väljer du en plats med minimal tvärskeppsböjning.

Ja, tack vare sitt låga frekvensband (42–65 kHz) som möjliggör bottenföljning ner till 914 meter, är det särskilt lämpat för djuphavsfiske och detektion av fisk på stora djup.

Ja, dess höga frekvensband (150–250 kHz) med en konstant strålbredd på 25° är optimerat för högre upplösning i vattenkolumnens övre del och på mindre djup, vilket säkerställer bred täckning och effektiv fiskdetektering i grunt vatten.

För det lägre frekvensbandet (42–65 kHz) varierar loben från 25° till 16°. För det högre frekvensbandet (150–250 kHz) är loben konstant på 25°.

Ja, applicering av en vattenbaserad bottenfärg (antifouling) är obligatorisk i saltvatten för att bibehålla transducerns optimala prestanda. Foulfree-beläggningen, certifierad av Airmar, rekommenderas eftersom den förhindrar vidhäftning av marina organismer utan att påverka transducerns prestanda och kan skydda upp till två år.

För att montera kontakten med den avtagbara muttern, trä genom kabeln/anslutningen genom hålet med 21 mm (13/16") i diameter. Skjut på muttern på kontakten, sätt sedan in kilverktyget i spåret på den kluvna ringen och skjut det tills dess kvadratiska ände är i linje med den bredaste kanten på den kluvna ringen. Skjut den kluvna ringen och kilverktyget på kontaktkroppen tills de är i linje med monteringsspåret. Ta ut kilverktyget och placera den kluvna ringen i monteringsspåret, se till att kontaktens utskjutande del hamnar i spåret. Slutligen skjut muttern framåt tills den stannar vid kontakten och vrid den tills de inre utskotten hamnar i linje med spåren på den kluvna ringen och lås fast den.

CM275LH-W:s hölje är tillverkat av polyuretan. Höljen av plast (varav polyuretan är en typ) rekommenderas vanligtvis endast för skrov i glasfiber eller metall. Det rekommenderas inte att installera ett plastskrov i en träskrov, eftersom träets svällning kan spräcka plasten.

I namnet XSONIC Airmar CM275LH-W anger "LH-W" att givaren har CHIRP-funktion med dubbla kanaler, som täcker frekvenserna Low (låga) och High-Wide (höga och breda).

XSONIC Airmar CM275LH-W-givaren är konstruerad för att fungera med specifika ekolodsmoduler för att säkerställa optimal prestanda. För användning krävs en av följande moduler:

NSSevo3SS5100 Sonar ModuleDessa moduler är nödvändiga för kompatibilitet och korrekt funktion av givaren.

XSONIC Airmar CM275LH-W-transduktorn är en CHIRP-ekolod på 1 kW med avancerade funktioner för undervattensdetektering. Här är dess viktigaste tekniska specifikationer:

Effekt: 1 kWCHIRP-typ: Dubbelkanal (Low/High-Wide)Låga frekvenser:Intervall: 42 till 65 kHzLobvinkel: Variabel från 25° till 16°Maxdjup: Upp till 914 meterHöga frekvenser:Intervall: 150 till 250 kHzLobvinkel: Fast 25°Maxdjup: Upp till 152 meterHöljematerial: Uretan (SEALCAST™)Kontakter: Två svarta 9-poliga kontakterKabellängd: 10 meterTyp av montering: Avsedd för installation i tank eller svetsad behållare
