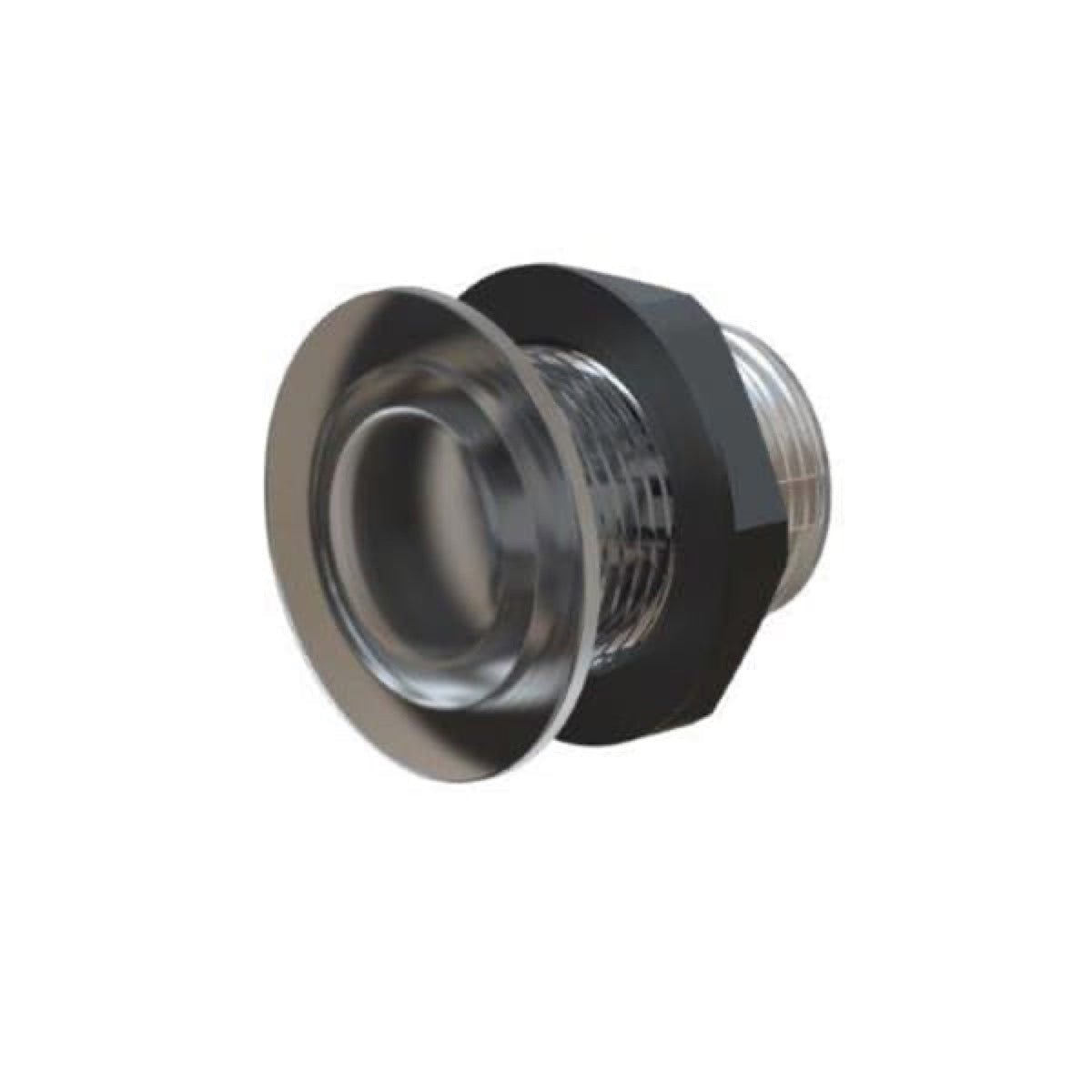

ECLIPSE CL30, Courtesy Light, Blue and White - Garmin image 1

Free pickup point from €150 in France
Pickup at Skysat possible

Custom installation

Trust Skysat to install the equipment on board

Request a quote

Installers near you

thanks to our network of approved installers

Find an installer

Support service

Opt for additional installation assistance

Save 12%

Garmin

010-04470-00

ECLIPSE CL30, courtesy lighting blue and white

L'éclairage de courtoisie Garmin ECLIPSE CL30 bleu et blanc est une solution LED compacte et étanche (IP68) conçue pour les bateaux 12 V. Il offre un éclairage bicolore contrôlable par interrupteur ou via l'ECLIPSE Command Center pour une intégration avancée. Ce produit est livré seul.

Retail priceBenefit from the professional rate

£35.25 GBP

£35.25 GBP ~~£40.51 GBP~~

Shipping calculated at checkout.

In stock

Free pickup point from €150 in France
Pickup at Skysat possible

Custom installation

Trust Skysat to install the equipment on board

Request a quote

Installers near you

thanks to our network of approved installers

Find an installer

Support service

Opt for additional installation assistance

Technical specifications

Operating voltage	12 V (10-15 V CC)
Light color	Bleu et Blanc
Température de couleur	5000.0
Installation type	Encastré
Diamètre de découpe d'installation	23.0
Diamètre extérieur	33.0
Matériau principal du corps	Acrylique
IP rating	IP68
Épaisseur de la lunette	3.66
Body Material Finish	Chromée
Light Body Diameter Mm	26.5
Min Operating Voltage Dc	10
Profondeur d'encastrement	18
Operating Voltage Max Dc	15
Power Consumption Max Current A	0.1
Consommation électrique maximale	1.2
Power Consumption Typical 12v A	0.08

Detailed description

Designed for marine environments, the Garmin ECLIPSE CL30 courtesy lighting in blue and white is a compact and discreet LED lighting solution. Intended to illuminate walkways, stairs, helm stations, and architectural details on boats, it is surface-mounted. This model features 3 blue LEDs and 3 white LEDs at 0.5 W each, providing a bluish or white light (5000 K) with a very wide beam angle.

Integration and Technical Performance

The ECLIPSE CL30 is specifically designed for 12 V onboard systems, operating within a voltage range of 10 to 15 V DC. Its average power consumption is 1.2 W, with a maximum current draw of 0.1 A at 12 V. The light housing is made of transparent acrylic with a chrome finish, and a stainless steel trim ring can be added. Fully watertight, it meets IP68 standards, ensuring resistance to dust and temporary immersion, though it is not intended for permanent submersion.

Installation and Control

Installation of the ECLIPSE CL30 is simplified with a 2-wire wiring setup. It must be mounted on a flat surface, requiring a 25.4 mm (1 inch) diameter hole for surface mounting. The front diameter with trim ring is 33 mm. Color control (blue or white) is achieved via a simple on/off switch: a toggle changes the color, and a 2-second pause resets the lighting to white. For advanced control, including dynamic effects such as strobe or color cycling, the CL30 can be integrated with the optional Lumishore® ECLIPSE Command Center system, compatible with multifunction displays (MFD) or smart devices. Unlike RGB versions in the CL30 range, the blue and white model offers flexible control without requiring the Command Center.

Documentation

Type	Nom
	Notice d'installation - Guide d'installation pour éclairage de courtoisie ECLIPSE CL30 bleu/blanc

Expert opinion

« Éclairage de courtoisie Garmin ECLIPSE CL30 : polyvalence 12V »

L'éclairage de courtoisie Garmin ECLIPSE CL30 est un choix pertinent pour l'intégration de points lumineux discrets et fonctionnels à bord. Sa conception à double couleur (bleu et blanc) le rend polyvalent pour créer des ambiances différentes ou pour un éclairage de sécurité dans les zones de passage. Ce modèle est particulièrement adapté aux navires de plaisance de petite à moyenne taille (jusqu'à 15-20 mètres) où un réseau d'éclairage complexe n'est pas toujours requis, mais où la fiabilité et la discrétion sont appréciées.

L'installation est relativement simple grâce à son câblage à 2 fils et son faible encombrement. Le percement d'un trou de 25,4 mm pour l'encastrement est standard, mais il est crucial d'utiliser un mastic marin transparent entre la lentille et la surface de montage, ainsi qu'entre l'écrou hexagonal et l'arrière de la surface, pour garantir l'étanchéité à long terme. Sa compatibilité exclusive avec les systèmes 12 V CC entre 10 et 15 V doit être respectée scrupuleusement pour éviter tout dommage. Contrairement aux versions RGB qui exigent le Command Center pour fonctionner, le CL30 bleu et blanc peut être piloté par un simple interrupteur, offrant une solution économique et facile à mettre en œuvre pour le changement de couleur. Cependant, pour des systèmes d'éclairage plus étendus ou des effets lumineux synchronisés, l'intégration avec le Command Center révèle le plein potentiel de l'écosystème ECLIPSE.

Il est important de noter que, malgré sa classification IP68, ce luminaire n'est pas conçu pour une immersion permanente. Il est idéal pour les zones humides comme les cockpits ou les salles de bain, mais ne doit pas être utilisé comme éclairage sous-marin. Pour une durabilité optimale, un dimensionnement adéquat du câble d'alimentation est recommandé afin de limiter la chute de tension à moins de 3% sur la chaîne d'éclairage, surtout si plusieurs unités sont installées en série.

Durabilité

Facilité d'installation

Rapport performance / prix

Payment and security

Your payment information and data are processed securely.

ECLIPSE CL30, courtesy lighting blue and white

£35.25 GBP

£35.25 GBP ~~£40.51 GBP~~

Frequently Asked Questions

Need help? Contact us

Qu'est-ce que l'éclairage de courtoisie ECLIPSE CL30 de Garmin ?

L'ECLIPSE CL30 de Garmin est une solution d'éclairage LED compacte et discrète, conçue spécifiquement pour les environnements marins. Il est destiné à illuminer les passages, les escaliers, les postes de barre et les détails architecturaux des bateaux, s'intégrant par montage encastré.

Quelles sont les couleurs d'éclairage disponibles pour le modèle ECLIPSE CL30 ?

Le modèle ECLIPSE CL30 est un éclairage bicolore, offrant une lumière bleue et une lumière blanche. Il est équipé de 3 LED bleues et 3 LED blanches.

Quelle est la puissance lumineuse de l'ECLIPSE CL30 ?

Chaque LED de l'ECLIPSE CL30 a une puissance de 0,5 W. L'éclairage est équipé de 3 LED bleues et 3 LED blanches.

Quel est l'angle de faisceau de l'éclairage ECLIPSE CL30 ?

L'éclairage ECLIPSE CL30 est conçu pour offrir un angle de faisceau ultra-large, assurant une illumination étendue des zones ciblées.

Quelle est la classification d'étanchéité de l'ECLIPSE CL30 ?

L'ECLIPSE CL30 bénéficie d'une classification IP68, ce qui signifie qu'il est entièrement étanche à la poussière et résiste à l'immersion temporaire. Il n'est cependant pas conçu pour une submersion permanente.

De quels matériaux est composé le corps de l'éclairage ECLIPSE CL30 ?

Le corps de l'éclairage ECLIPSE CL30 est fabriqué en acrylique transparent, avec une finition chromée. Une lunette en acier inoxydable peut être ajoutée en option.

Quelle est la température de couleur de la lumière blanche de l'ECLIPSE CL30 ?

La lumière blanche émise par l'ECLIPSE CL30 a une température de couleur de 5000 K, offrant un éclairage blanc pur.

Quelle est la tension d'alimentation requise pour l'ECLIPSE CL30 ?

L'ECLIPSE CL30 est spécifiquement conçu pour les systèmes de bord en 12 V et fonctionne sur une plage de tension de 10 à 15 V CC.

L'ECLIPSE CL30 peut-il être connecté à un système 24V ou AC ?

Non, l'éclairage ECLIPSE CL30 est conçu pour fonctionner uniquement avec des bateaux équipés de systèmes 12V CC. Il ne doit pas être connecté à des tensions en dehors de la plage 10-15V CC ni directement à une tension AC.

L'ECLIPSE CL30 est-il compatible avec des variateurs de lumière ou des contrôleurs tiers ?

Non, l'éclairage ECLIPSE CL30 est conçu pour être utilisé avec un simple interrupteur marche/arrêt ou avec le centre de commande ECLIPSE Command Center. Il ne doit pas être connecté à d'autres produits de contrôle d'éclairage tiers ou à des variateurs.

Comment installer l'éclairage de courtoisie ECLIPSE CL30 ?

L'ECLIPSE CL30 doit être monté sur une surface plane et non incurvée. L'installation se fait par encastrement, nécessitant un trou de découpe. Le câblage se fait via 2 fils.

Faut-il déconnecter l'alimentation du bateau avant l'installation ?

Oui, il est impératif de toujours s'assurer que la source d'alimentation et la batterie du bateau sont déconnectées ou isolées avant de procéder à l'installation.

Un professionnel est-il recommandé pour l'installation de l'ECLIPSE CL30 ?

Oui, il est recommandé qu'un professionnel qualifié réalise l'installation électrique et mécanique de l'éclairage.

Quel type de câblage est requis pour l'ECLIPSE CL30 ?

L'installation de l'ECLIPSE CL30 est simplifiée par un câblage à 2 fils. Il est important d'utiliser un câble de calibre approprié pour assurer une chute de tension inférieure à 3% jusqu'au dernier éclairage de la chaîne.

Faut-il utiliser un produit d'étanchéité lors de l'installation ?

Oui, un mastic marin transparent doit être utilisé entre la lentille et la surface de montage, ainsi qu'entre l'écrou hexagonal et l'arrière de la surface de montage pour assurer une étanchéité optimale.

Quelle est la durée de la garantie pour l'éclairage ECLIPSE CL30 ?

L'éclairage ECLIPSE CL30 bénéficie d'une garantie de trois ans à compter de la date d'achat originale, couvrant les défauts de fabrication.

Quelles sont les conditions qui annulent la garantie de l'ECLIPSE CL30 ?

La garantie de l'ECLIPSE CL30 peut être annulée dans les cas suivants :

Mauvaise utilisation ou abus.Installation incorrecte ou négligence.Expédition inappropriée.Dommages causés par des catastrophes (incendie, inondation, tempête, foudre).Installation par du personnel non qualifié.Réparation ou modification non autorisée.Installations non approuvées.Non-respect des directives d'installation, de maintenance et d'utilisation fournies dans la documentation.

Quelle est la couleur d'éclairage du modèle 010-04470-00 ?

Cette référence correspond à la version bleu et blanc de l'éclairage de courtoisie Garmin ECLIPSE CL30. Elle est destinée aux installations où l'on veut disposer d'un éclairage d'ambiance bleu et d'un éclairage blanc fonctionnel.

Quel perçage prévoir pour installer l'ECLIPSE CL30 ?

Les données techniques Nexus indiquent un diamètre de découpe de 23 mm, avec un diamètre extérieur de 33 mm. Il faut toujours contrôler le gabarit de pose et la notice avant perçage, car l'emplacement choisi doit aussi permettre le passage du câble et l'étanchéité.

L'ECLIPSE CL30 convient-il à une installation exposée aux embruns ?

Oui, l'ECLIPSE CL30 est référencé avec un indice IP68 dans Nexus. L'installation doit toutefois respecter la notice Garmin : alimentation coupée, passage de câble protégé, serrage correct et étanchéité de la zone de montage.
