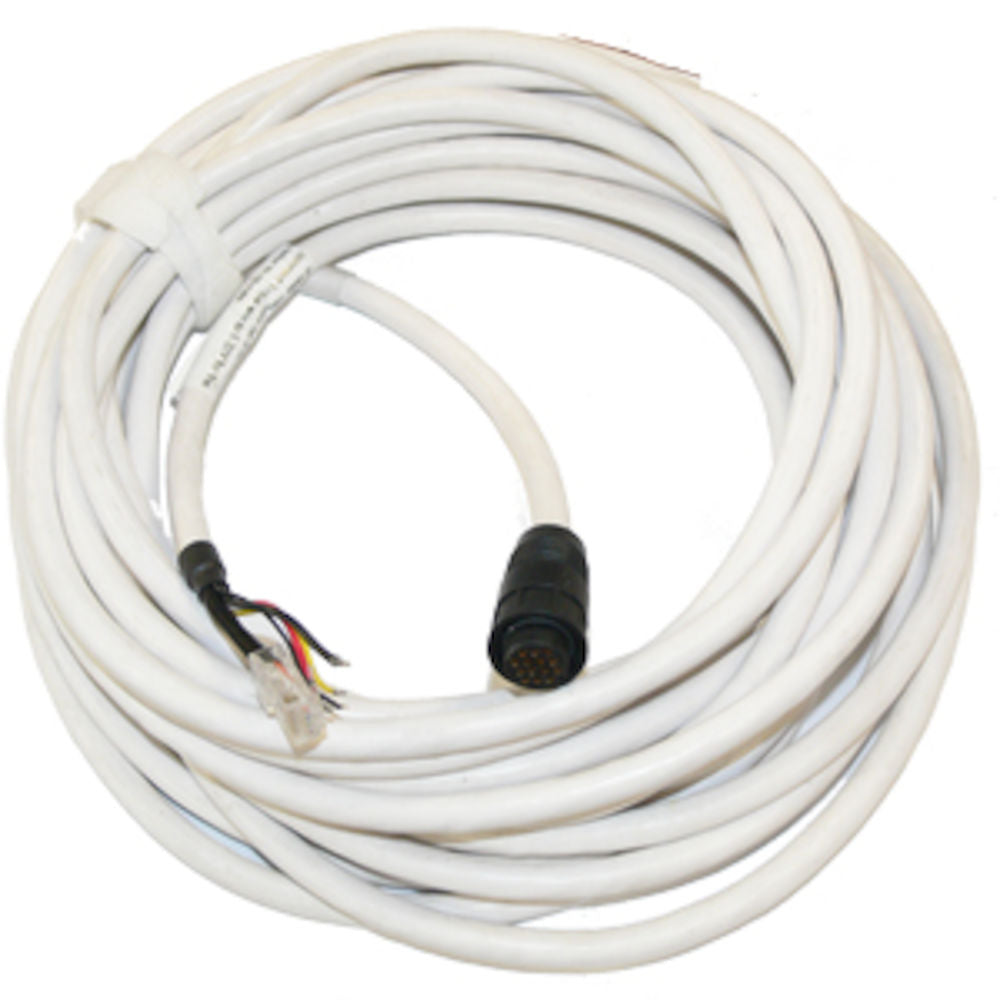

B&G Câble de connexion de l'antenne Broadband 3G/4G, 20 mètres

Point relais offert dès 150€ en France
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

ObsolèteEpuizat

B&G

AA010212

Cablu de conectare a antenei Broadband 3G/4G, 20 metri

Le câble B&G AA010212 de 20 mètres relie les systèmes radar Broadband 3G et 4G de B&G, Simrad et Lowrance. Il assure la liaison de données entre l'antenne scanner et le boîtier d'interface RI10 via des connecteurs propriétaires 14 broches et RJ45. Il n'est pas compatible avec les radars HALO20, HALO20+, HALO24, HALO2000 et HALO3000.

Inclus : un câble de connexion de 20 mètres.

Prix publicBénéficier du tarif pro

181,79€

181,79€ ~~214,80€~~

TTC Expediere calculată la momentul plății.

Stoc epuizat

Point relais offert dès 150€ en France
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Aplicație	Connexion d'antenne radar Broadband 3G/4G
Aplicație cablu	Interconnexion radar et alimentation
Lungimea cablului	20.0
Cable Pinout Details	Côté scanner: 14 broches propriétaires; Côté interface RI10: RJ45 (voir guide pour correspondance des broches)
Tip cablu	Câble combiné Alimentation/Ethernet
Certificări	CE,FCC,IC
Culoare	Blanc
Protocol de comunicare	Ethernet
Antenă compatibilă	Broadband 3G/4G
Mărci compatibile	B&G,Simrad,Lowrance
Rețea compatibilă	Ethernet
Modele de radar compatibile	Broadband 3G, Broadband 4G
Număr de conductori	14.0
Material conductor	Cuivre étamé
Tip de conector	Propriétaire 14 broches (côté scanner), RJ45 (côté interface RI10)
Tip curent	DC
Dimensiuni (L x H x P)	20000 x N/A x N/A
Emc Marine Standard	EN 60945:2002
Diametru exterior	23.0
Flexibilitate	Standard
Incompatible Radar Models	HALO2000, HALO3000, HALO20, HALO20+, HALO24
Amplasament instalare	À bord du navire, du mât à la console, en intérieur et extérieur
Indice IP	IPX6
Culoare manta	Jaune
Material manta	PVC
Tensiune maximă	50.0
Compatibil NMEA 2000	Oui
Curent nominal	1.45
Temperatură de funcționare	-25°C à +55°C
Conectoare pre-montate	Oui
Destinația produsului	Assure la liaison de données et l'alimentation entre le scanner radar Broadband 3G/4G et le boîtier d'interface RI10 ou l'écran multifonction.
Tipul produsului	Câble d'interconnexion
Greutatea produsului	1
Rezistență la apă sărată	Oui
Secțiune (AWG)	22.0
Secțiune (mm²)	0.33
Ecranare	Blindé
Temperatură depozitare	-20 à 60
System Max Interconnect Cable Length	30
System Min Startup Voltage	10.75
System Power Supply Voltage Range	9V à 31.2V
Temperature Variation Resistance	Oui
Rezistență UV	Oui
Rețea cablată	Ethernet,NMEA 2000
Finisaj conductor	Étamé

Accessoires

Navico Câble adaptateur Ethernet RJ45 pour radar Halo Dome

Cablu adaptor Ethernet RJ45 pentru radar Halo Dome

50,40€

Cumpără

NEP-2 Port de extensie rețea

389,34€

Cumpără

Navico Kit dorsale de démarrage NMEA 2000 micro-C

Kit magistrală de pornire NMEA 2000 micro-C

90,25€

90,25€ ~~113,40€~~

Cumpără

Cablu Ethernet 7,6 m

94,80€

Cumpără

Antena GPS ZG100

275,56€

275,56€ ~~351,54€~~

Cumpără

Description détaillée

Cablul B&G AA010212 de 20 metri conectează sistemele radar Broadband 3G și 4G de la B&G, Simrad și Lowrance. Asigură transferul de date între antena scanner și cutia de interfață RI10, către ecranele multifuncționale compatibile. Lungimea de 20 metri permite poziționarea antenei în vârful catargului sau pe un arcadă. Radarele Broadband au pornire instantanee, consum redus și nu au zonă moartă („main bang”), spre deosebire de radarele cu impulsuri.

Compatibilitate și specificații ale cablului AA010212

Acest cablu este compatibil cu radarele Broadband 3G și 4G din gama Navico. Este echipat cu un conector proprietar cu 14 pini la capătul antenei și se termină cu un conector RJ45 standard pentru cutia de interfață RI10. Nu este compatibil cu radarele din seria mai nouă HALO, în special modelele HALO2000, HALO3000, HALO20, HALO20+ și HALO24, care utilizează o arhitectură de cablare diferită. Sunt disponibile și cabluri de 10 m și 30 m. Diametrul cablului este de 23 mm.

Concepție pentru mediu marin

Cablul B&G AA010212 rezistă la razele UV, apă sărată și variații de temperatură. Această construcție protejează transmisia datelor radar chiar și după expunere prelungită la elemente.

Avis de l'expert

Pol CONIN

Responsabil digital

« Cablul AA010212: coloana vertebrală a radarului dvs. Broadband 3G/4G »

Cablul de conectare AA010212 de la B&G este un element fundamental în arhitectura sistemelor radar Broadband 3G și 4G. Rolul său este de a asigura o legătură de date integrală între antena scanner și unitatea de interfață RI10. Specificitatea conectoarelor sale – un conector proprietar cu 14 pini pe partea antenei și un RJ45 pentru interfață – subliniază rolul său precis și neinterschimbabil în aceste sisteme. Lungimea de 20 de metri reprezintă adesea un compromis optim, oferind flexibilitatea necesară pentru instalații complexe fără a introduce o atenuare excesivă a semnalului, aspect crucial pentru performanța radarelor FMCW (Frequency Modulated Continuous Wave) precum cele Broadband.

Robustețea construcției sale, rezistentă la UV, apă sărată și variații termice, este esențială pentru menținerea integrității sistemului în condiții maritime. Utilizarea acestui cablu este strategică, deoarece permite exploatarea deplină a avantajelor radarelor Broadband, precum absența timpului de încălzire și capacitatea de a detecta ținte la distanțe foarte scurte, caracteristici superioare față de radarele cu impulsuri tradiționale. Este însă esențial de menționat incompatibilitatea sa directă cu radarele mai noi HALO (HALO20, HALO20+, HALO24, HALO2000, HALO3000), ceea ce impune o planificare riguroasă a cablării la integrarea sau upgrade-ul sistemelor radar.

Durabilité

Facilité d'installation

Rapport performance / prix

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

Cablu de conectare a antenei Broadband 3G/4G, 20 metri

181,79€

181,79€ ~~214,80€~~

Complétez votre installation avec des

Équipements complémentaires

B&G

Radar HALO20

Ref : 000-14540-001

1.944,67€

1.944,67€ ~~2.583,00€~~

B&G

Radar HALO20+

Ref : 000-14539-001

2.426,86€

2.426,86€ ~~3.036,60€~~

B&G

Radar HALO24

Ref : 000-14538-001

2.448,37€

2.448,37€ ~~3.402,00€~~

B&G Traceur de carte Zeus S 9" - photo 2

B&G

Plotter cartografic Zeus S 9" B&G

Ref : 000-15221-001

1.463,23€

1.463,23€ ~~1.738,80€~~

Vulcan 9 combiné GPS sondeur B&G - Wi-Fi, NMEA 2000

B&G

Vulcan 9" - Sistem de cartografiere

Ref : 000-13214-001

900,00€

900,00€ ~~1.080,00€~~

B&G Traceur de cartes Zeus 3S 12" avec carte de base du monde

B&G Traceur de cartes Zeus 3S 12" avec carte de base du monde - photo 2

B&G

Plotter cartografic Zeus 3S 12" cu hartă de bază mondială

Ref : 000-15412-002

3.981,96€

3.981,96€ ~~4.772,38€~~

Zeus³S Glass Helm 19" Display Only | B&G Sailing USA

B&G

Ecran Zeus³S Glass Helm MFD 19"

Ref : 000-15050-001

7.270,90€

7.270,90€ ~~8.788,32€~~

B&G

Afișaj NEMESIS

Ref : ODOO-511

0,00€

Questions fréquentes

Besoin d'aide ? Contactez-nous

What is the exact length of this cable?

This connection cable has a total length of 20 meters (approximately 66 feet).

Which radar models is this cable compatible with?

This cable is specifically designed to be compatible with Broadband 3G and Broadband 4G radar systems from B&G, Simrad, and Lowrance brands.

What is the purpose of this cable in a radar installation?

This cable provides data connection and power between the radar scanner (antenna) and the RI10 interface box, which then transmits the information to a compatible multifunction display.

Does this cable work with HALO radar units?

No, this cable is not compatible with newer radar series. It must not be used with the following models:

HALO2000HALO3000HALO20HALO20+HALO24

What types of connectors does this cable have?

This cable is equipped with two different connectors:

A proprietary 14-pin connector on the radar scanner side for a robust and watertight connection. An RJ45 port connector for the RI10 interface box.

Can I use this cable with a Simrad or Lowrance radar?

Yes, this cable is fully compatible with Broadband 3G and 4G radars from B&G, Simrad, and Lowrance.

Does the cable connect directly to my multifunction display (MFD)?

No, this cable does not connect directly to the display. It links the radar antenna to the RI10 interface box. This box is then connected to your display or network.

Is this cable suitable for marine use?

Yes, absolutely. This cable has a marine-grade construction designed to withstand harsh offshore conditions, including UV exposure, saltwater, and temperature fluctuations.

What is the diameter of the connector on the scanner side for passing through the deck?

The installation guide states that the connector diameter is 23 mm. Therefore, you must drill a hole of this size for the cable to pass through.

Which interface housing is this cable specifically designed for?

This cable is designed to connect the radar antenna to the RI10 interface box.

What is the manufacturer reference for this 20m cable?

The part number for this 20-meter cable is AA010212.

Does this cable carry both data and power?

Yes, this interconnect cable is designed to carry both the radar data signals and the electrical power required for the scanner’s operation from the interface unit.

Is this cable compatible with a B&G Zeus display?

Yes, this cable allows you to connect a Broadband 3G/4G radar to the RI10 unit, which is itself compatible with B&G multifunction displays in the Zeus range (all models).

Are there other lengths available for this type of cable?

Yes, although this product is the 20-metre version, the manufacturer also offers this type of cable in other lengths, including 10 metres and 30 metres, which are sold separately.

I have a Simrad Broadband 4G radar, is this the correct cable?

Yes, this 20-meter cable is perfectly suited for connecting a Simrad Broadband 4G radar antenna to its RI10 interface box.

Are specific tools required to connect this cable?

No specific tools are required to connect pre-assembled connectors. The scanner-side connection screws on by hand, and the RJ45-type connection to the RI10 housing simply clips in.

Can I use this cable for a radar connected to a Lowrance HDS display?

Yes, this cable is compatible with Broadband 3G/4G radar systems connected to Lowrance HDS multifunction displays (all models) via the RI10 interface box.

Is the cable flexible enough for installation in tight passages?

Yes, the 20-metre length provides great flexibility for installations on different types of boats, allowing the cable from the mast or radar mount to be routed to the console where the interface box is located.

Is this cable the correct choice for connecting my radar to a Simrad NSS display?

Yes, if your radar is a Broadband 3G or 4G model, this cable is the correct choice to connect it to the RI10 interface box, which then connects to a Simrad NSS display (all models).

How to ensure the watertightness of the connection to the RI10 interface box?

The connection to the RI10 unit is designed to be watertight. You must use the supplied gland nut system: pass the cable through, connect it, then hand-tighten the locking nut to compress the seal and ensure watertightness.
