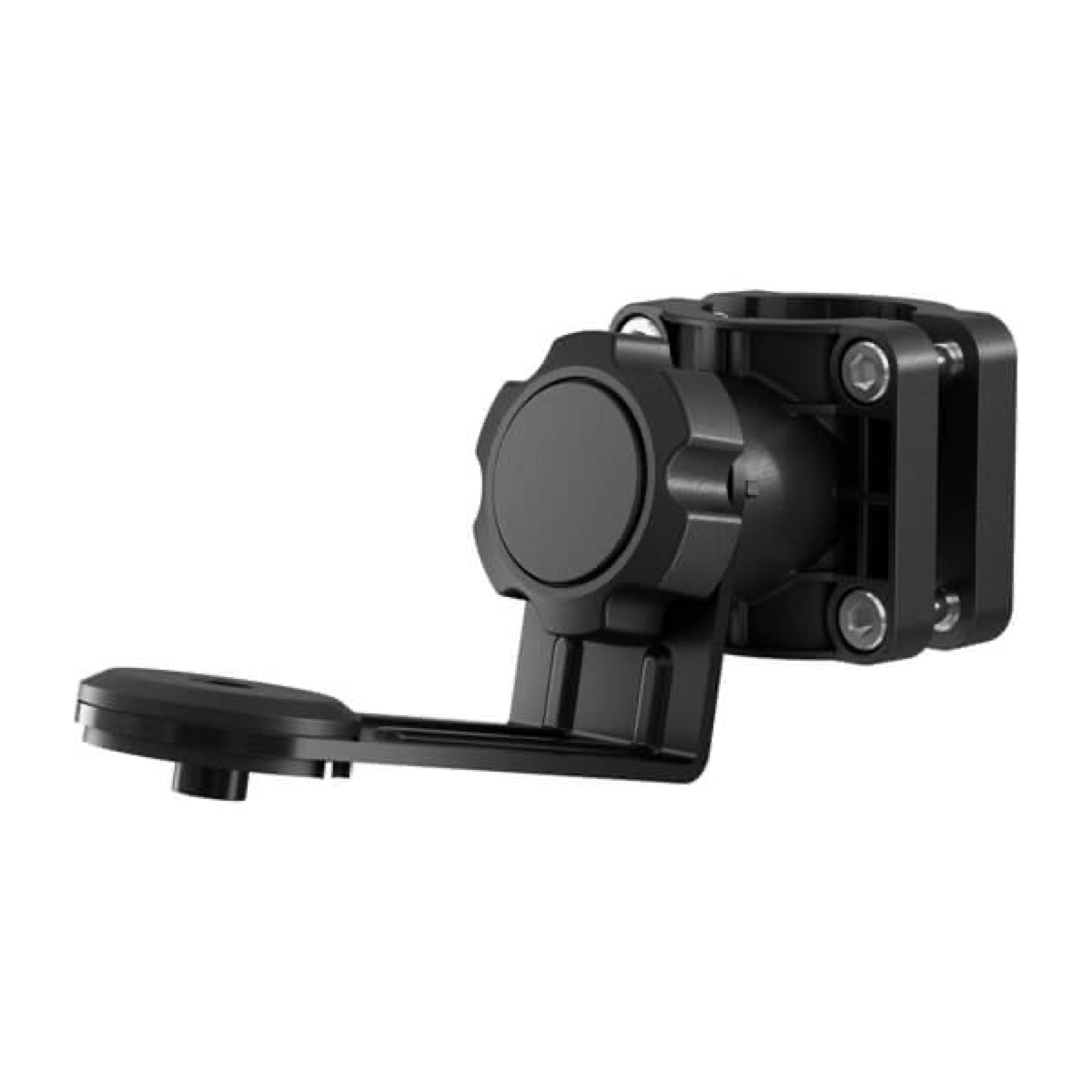

Suport în modul perspectivă (LiveScope™ Plus LVS34)

Acest suport este conceput special pentru traductorul LiveScope™ Plus LVS34 de la Garmin. Permite activarea modului de vizualizare în perspectivă, care oferă o vedere a coloanei de apă de sus în jos. Această funcționalitate completează modurile de vizualizare înainte și în jos deja disponibile cu alte opțiuni de montaj pe coloană sau pe arborele motor, asigurând astfel o acoperire completă a zonei de pescuit.

Suportul în modul perspectivă, în combinație cu transductorul LiveScope™ Plus LVS34, permite accesul la trei moduri distincte de vizualizare:

Vedere în perspectivă: o vizualizare a coloanei de apă de sus în jos, ideală pentru o vedere aeriană a zonei de pescuit.Vedere înainte: pentru a observa ce se află în fața bărcii.Vedere în jos: pentru a vizualiza direct zona de sub barcă. Aceste moduri pot fi comutate rapid folosind butoanele de reglaj furnizate.

Suportul în modul perspectivă este special conceput pentru a optimiza unghiul traductorului LiveScope™ Plus LVS34, permițând astfel activarea vederii în perspectivă, lucru imposibil cu o montare directă pe butucul sau arborele motorului electric. Montările directe pe butuc sau arbore limitează traductorul doar la vederile înainte și în jos. Acest suport adaugă, prin urmare, o dimensiune suplimentară și esențială de vizualizare pentru o acoperire completă.

Pachetul suportului în modul perspectivă include elementele necesare pentru instalarea sa pe arborele unui motor electric de pescuit la trailă. Acesta cuprinde:

Un braț de extensie pentru modul perspectivă.Un sistem de fixare pe arborele motorului.Piulițe de reglaj pentru treceri rapide între vizualizări.Vițe mai lungi opționale pentru arborii de motor cu diametrul mai mare de 42 mm (1,65 țoli).O căptușeală din cauciuc pentru arborii cu diametrul mai mic sau egal cu 25 mm (1 țol).Pungi cu piese etichetate sunt furnizate pentru a facilita procesul de instalare.

Nu, suportul în modul perspectivă (referință 010-13228-00) este un accesoriu vândut separat. Este conceput pentru a fi utilizat împreună cu traductorul LiveScope™ Plus LVS34, însă acesta din urmă nu este inclus în kitul suportului.

Da, acest suport este conceput special pentru transductorul Garmin LiveScope™ Plus LVS34. Designul și funcționalitățile sale sunt optimizate pentru acest model de transductor pentru a permite accesul la modul de vizualizare în perspectivă.

Da, este obligatoriu să actualizați software-ul combinatului Garmin atunci când instalați acest suport și transductorul LiveScope™ Plus LVS34. Această actualizare asigură o performanță optimă și accesul la toate funcționalitățile, inclusiv modul perspectivă. Pentru instrucțiunile de actualizare, consultați manualul de utilizare al combinatului Garmin.

Suportul în modul perspectivă se integrează în modulul de sondă Garmin GLS™ 10. Acest modul este esențial pentru funcționarea sistemului LiveScope™ Plus LVS34 și pentru exploatarea diferitelor vizualizări, inclusiv modul perspectivă.

Suportul acesta este conceput pentru a fi instalat pe motoarele electrice de pescuit la traină. Kit-ul include un sistem de fixare pe arborele motorului, adaptat acestui tip de echipament nautic.

Pentru instalarea suportului în modul perspectivă, veți avea nevoie de următoarele unelte:

O mașină de găurit.Un burghiu adaptat materialului de montaj selectat pentru modulul sondă GLS™ 10 și suprafeței respective.Un șurubelniță plată sau o cheie de 8 mm (sau o bucșă) pentru instalarea clemei de montaj pe arbore (deși acest suport este pentru arbore, unele elemente de fixare pot necesita această unealtă).Bandă electrică izolatoare (de preferat) sau cleme pentru cabluri.O cheie hexagonală de 5 mm (inclusă în punga de piese F).

Este esențial să manipulați cu atenție cablul traductorului pentru a evita deteriorările. Recomandările sunt următoarele:

Creați o buclă de serviciu de cel puțin 25 cm (10 in) în cablu, centrată pe articulația rotativă a motorului. Astfel, traductorul se poate roti complet fără tensiune.Utilizați bandă electrică izolantă neagră pentru a fixa cablul deasupra și dedesubtul articulației rotative a motorului. Evitați strângerea excesivă a clemelor de cablu, dacă sunt utilizate.Testați rotația completă a motorului electric pentru a vă asigura că cablul nu freacă și nu este tensionat.

Da, există considerații privind diametrul arborelui motorului:

Dacă diametrul arborelui motorului electric este mai mare de 42 mm (1,65 țoli), va trebui să folosiți șuruburile mai lungi furnizate în punga de piese G. Dacă diametrul arborelui este egal sau mai mic de 25 mm (1 țol), va trebui să folosiți cămașa din cauciuc inclusă în punga de piese D, înfășurând-o în jurul arborelui înainte de a fixa suportul. Această cămașă nu este necesară pentru arbori cu diametrul mai mare de 25 mm.

Suportul în modul perspectivă este conceput pentru tranziții rapide și fără unelte între vizualizări. Este suficient să slăbiți roțile de reglaj furnizate, să orientați brațul de extensie și traductorul la unghiul dorit (ajutându-vă de crestăturile de verificare de pe suport și traductor), apoi să strângeți roțile pentru a fixa noua orientare. Astfel, puteți comuta ușor între vizualizările din față, în jos și în perspectivă.

Modulul de sondă GLS™ 10 trebuie instalat într-o zonă care respectă următoarele condiții:

Ventilație adecvată: asigurați-vă că locația permite o bună circulație a aerului pentru a evita supraîncălzirea.Temperaturi moderate: modulul nu trebuie expus la temperaturi extreme.Visibilitatea LED-urilor: locația trebuie să permită vizualizarea indicatorilor LED ai modulului.Accesibilitate cabluri: cablurile trebuie conectate ușor.Protecție împotriva imersiei: modulul nu trebuie să fie scufundat.

Pentru a reduce interferențele electromagnetice (EMI) și a respecta reglementările FCC (și altele similare), este necesară instalarea perlei de ferită inclusă pe cablul traductorului. poziționați perla de ferită în apropierea conectoarelor cablului și fixați-o ferm în jurul acestuia.

Da, dacă nu intenționați să schimbați frecvent modul de vizualizare, puteți folosi componenta hardware cu profil redus inclusă (șuruburi în locul butoanelor de reglaj) pentru o poziție fixă a traductorului. Astfel se realizează o instalare mai discretă și fixă.

În timpul instalării, orientați suportul pe arborele motorului astfel încât săgețile situate în interiorul jumătății frontale a suportului să indice în sus. Suportul trebuie aliniat astfel încât gaura centrală pentru șurub să fie orientată către partea din față a motorului electric. Suportul, în perspectivă, are un unghi de 11 grade pentru a permite brațului de extensie să treacă între cele trei vederi ale sonarului.

Pentru a evita deteriorarea cablului traductorului, respectați următoarele precauții:

Fixați întotdeauna cablul traductorului de arborele motorului sau de o altă zonă sigură.Trasați cablul astfel încât să nu intre în contact cu elicea când motorul electric funcționează.Evitați traseul cablului în apropierea firelor electrice sau a altor surse de interferențe electrice.Asigurați-vă că cablul nu este prins când motorul electric este extins sau depozitat.Evitați strângerea excesivă a legăturilor de cablu; preferați banda izolatoare electrică.Deteriorarea firelor sau a mantalei cablului poate cauza o defecțiune a traductorului.

Da, Garmin pune la dispoziție videoclipuri online pentru a vă ajuta în timpul instalării acestui dispozitiv. Le puteți accesa accesând garmin.com/videos/lvs34 în browser-ul web sau scanând codul QR furnizat în instrucțiunile de instalare cu ajutorul smartphone-ului dvs.

Da, Garmin precizează că daunele sau pierderile suferite în urma utilizării unui suport de calitate terță sau fabricat de utilizator nu sunt acoperite de garanție. Se recomandă utilizarea exclusivă a materialului furnizat de Garmin pentru montaj, pentru a păstra valabilitatea garanției.
