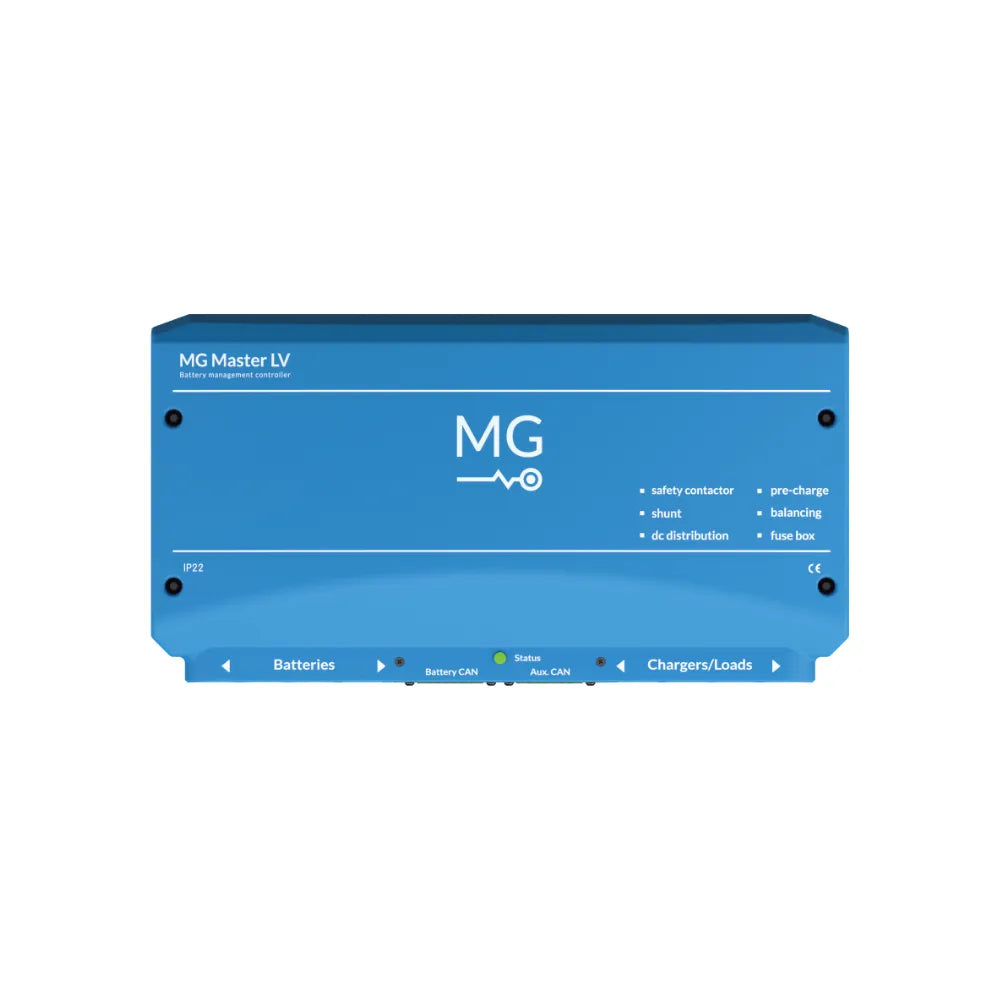

BMS MG Master LV 12 V - 600 A - vue 1 - MGMLV120600

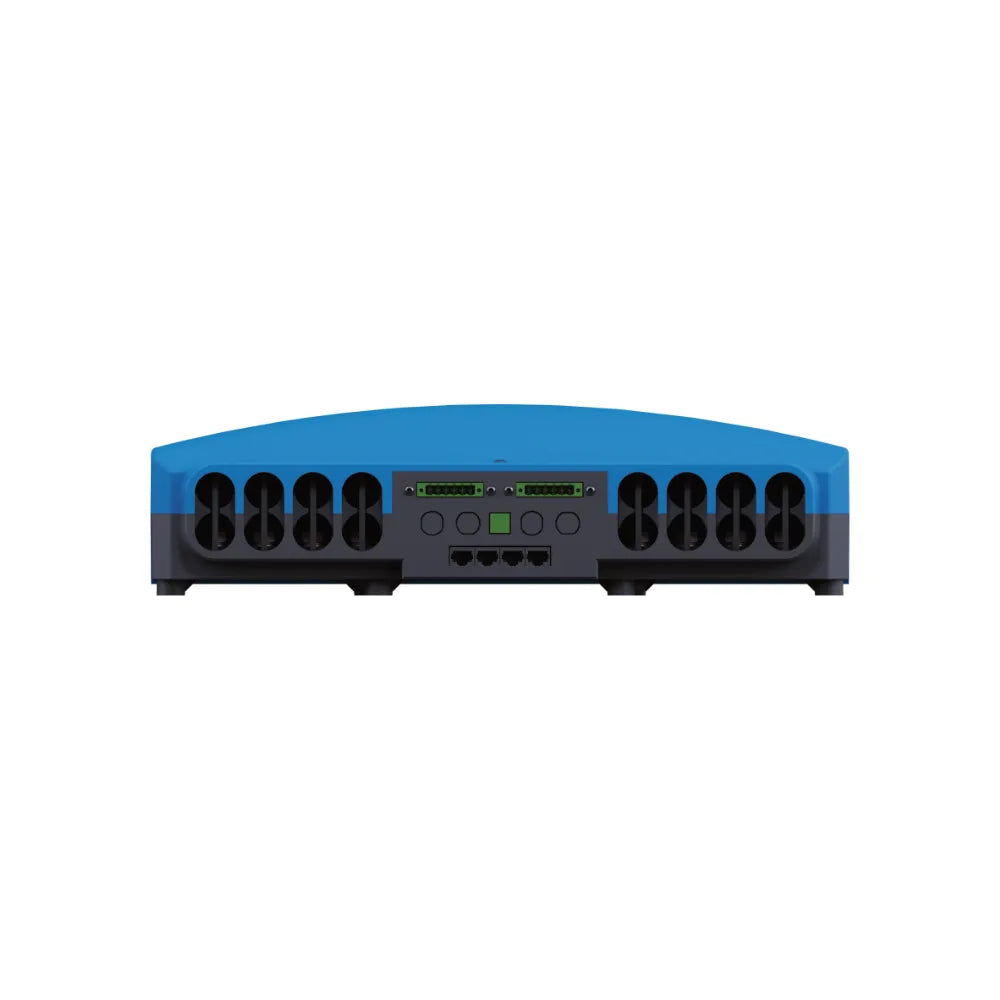

BMS MG Master LV 12 V - 600 A - vue 2 - MGMLV120600

Punct de livrare gratuit de la 150€ în Franța
Retragere la Skysat posibilă

Instalare personalizată

Încredințați-vă echipamentul instalării la bord de către Skysat

Solicitați un deviz

Instalatori în apropierea ta

prin intermediul rețelei noastre de instalatori autorizați

Găsiți un instalator

Serviciu de asistență

Alegeți o asistență suplimentară pentru instalare

En cours de réapproEconomisești 9%

MG ENERGY

MGMLV120600

BMS MG Master LV 12 V - 600 A

Masterul LV 12 V monitorizează bateriile MG, protejează instalația și comandă contactorul principal de 600 A. Centralizează datele BMS-urilor slave, asigură punerea în siguranță și menține grupul de baterii în intervalul său de funcționare.

Preț publicBeneficiați de tariful profesional

987,66€

987,66€ ~~1.081,20€~~

TTC Expediere calculată la momentul plății.

Disponibil în stoc

Punct de livrare gratuit de la 150€ în Franța
Retragere la Skysat posibilă

Instalare personalizată

Încredințați-vă echipamentul instalării la bord de către Skysat

Solicitați un deviz

Instalatori în apropierea ta

prin intermediul rețelei noastre de instalatori autorizați

Găsiți un instalator

Serviciu de asistență

Alegeți o asistență suplimentară pentru instalare

Descriere detaliată

Master LV 12 V supraveghează bateriile MG, protejează instalația și comandă contactorul principal de 600 A. Centralizează datele de la BMS-urile slave, asigură punerea în siguranță și menține grupul de baterii în intervalul său de funcționare.

Avantaje

Contactor principal de siguranță 600 A
Gestionare până la 96 baterii MGLFP120210
Ieșiri de autorizare încărcare și descărcare
Comunicare CAN RJ45 și Victron VE.Can

Utilizare recomandată

Controler central pentru grupurile MG LFP 12 V care necesită o întrerupere de siguranță la curent mare și o supraveghere completă.

Compatibilitate și cerințe prealabile

Până la 96 module MGLFP120210
Comunicare CAN RJ45 și Victron VE.Can
Arhitectură sistem 12 V exclusiv

Instalare și siguranță

Conectați autorizările de încărcare și descărcare la echipamentele compatibile
Dimensionați contactorul, siguranțele și cablurile pentru instalație
Instalați la adăpost de stropiri, conform indicelui de protecție IP22

Conținut furnizat

Controler Master LV 12 V cu contactor principal 600 A

De achiziționat separat

Baterii, cabluri CAN, cabluri de putere, siguranțe și întrerupător de circuit
Ecran Energy Monitor și accesorii de comunicare

Transport și manipulare

Greutate expediție: 6,6 kg
Produs neclasificat ca mărfuri periculoase

Mediu

Umiditate fără condens: ≤ 95 %
Interval de temperatură de funcționare: -20 până la +50 °C

Intrare și ieșire

Autorizare încărcare (ieșire releu): 0,8 A la 60 Vcc, contact uscat
Autorizare încărcare (tensiune comutată): Protecție împotriva scurtcircuitelor
Autorizare descărcare (ieșire releu): 0,8 A la 60 Vcc, contact uscat
Autorizare descărcare (tensiune comutată): Protecție împotriva scurtcircuitelor
Ieșire auxiliară: Protecție împotriva scurtcircuitelor
Semnal de stare extern: Protecție împotriva scurtcircuitelor
Contact programabil (ieșire releu): 0,8 A la 60 Vcc, contact uscat

Caracteristici mecanice

Conexiune date: CAN Bus RJ45
Material carcasă: ABS
Înălțime: 117 mm
Indice de protecție: IP22
Lungime: 426 mm
Greutate: 6,0 kg
Lățime: 225 mm

Standarde și omologări

Omologări: IEC-EN62619 (ES-TRIN)
CEM: emisii: EN-IEC 61000-6-3:2007/A1:2011/C11:2012
CEM: imunitate: EN-IEC 61000-6-1:2007
Directivă tensiune joasă: EN 60335-1:2012/AC:2014
RoHS: EN 50581:2012

Specificații tehnice

Comunicare: Victron VE.CAN
Curent contactor principal: 600 A
Număr maxim de baterii conectate: 96 module baterie tip MGLFP120210
Consum în funcționare: 10,3 W
Consum în standby: 63 mW
Interval tensiune alimentare: 8 - 15 Vcc
Tensiune sistem: 12 V

Logistică

Cod vamal HS: 8537109199
Țară de origine: Țările de Jos
Greutate expediție: 6,6 kg
Clasificat ca mărfuri periculoase: Nu

Documentație

Fișă tehnică oficială MG Energy - MGMLV120600

Sfat de integrare: verificați tensiunea, curenții, protecțiile, răcirea și interfețele sistemului complet înainte de instalare.

Părerea expertului

Pol CONIN

Responsabil digital

« Avis expert — BMS MG Master LV 12 V - 600 A »

Le MG Master LV 12 V - 600 A se positionne comme la pierre angulaire des architectures énergétiques marines en 12 V, particulièrement pour les systèmes exigeant une gestion de puissance élevée et une fiabilité accrue. Son intégration d'un contacteur principal de sécurité de 600 A est un atout majeur, permettant une coupure d'urgence directe et robuste sans nécessiter l'ajout de composants de commutation externes de forte intensité, simplifiant ainsi le câblage et réduisant les points de défaillance potentiels. Ce contrôleur est conçu pour superviser des parcs de batteries lithium fer phosphate (LiFePO4) MG LFP 12 V d'une envergure considérable, pouvant atteindre jusqu'à 96 modules, ce qui le rend idéal pour les unités avec une consommation électrique importante ou des besoins en autonomie élevés.

Son rôle central ne se limite pas à la protection ; il assure un équilibrage actif des cellules sur l'ensemble de l'installation, optimisant ainsi la capacité globale et prolongeant significativement la durée de vie des batteries. La communication via CAN Bus, supportant NMEA2000 et Victron VE.Can, offre une intégration fluide avec les systèmes de surveillance et de gestion d'énergie existants à bord, permettant une supervision centralisée et des interactions intelligentes avec les chargeurs et consommateurs. L'intégration d'un busbar DC facilite également le raccordement des batteries et des équipements.

L'installation doit être pensée pour un environnement protégé, compte tenu de son indice de protection IP22. Il est crucial de veiller à un dimensionnement adéquat des câbles et des fusibles en amont et en aval du contacteur 600 A. Bien que le système soit conçu pour une mise en œuvre "Plug and Play" avec les batteries MG, une expertise en intégration de systèmes est recommandée pour optimiser les sorties d'autorisation de charge/décharge avec les équipements compatibles et pour tirer parti des capacités de redondance en mode "Combiné" pour les installations critiques. Ce BMS est spécifiquement optimisé pour les architectures 12 V, offrant une solution dédiée et performante pour cette tension.

Durabilité

Facilité d'installation

Rapport performance / prix

Plată și securitate

Informațiile tale de plată și datele sunt procesate în mod securizat.

BMS MG Master LV 12 V - 600 A

987,66€

987,66€ ~~1.081,20€~~

Întrebări frecvente

Aveți nevoie de ajutor? Contactați-ne

Care este funcția principală a MG Master LV 12V/600A?

MG Master LV 12V/600A este un sistem de management al bateriei (BMS) central. Principala sa funcție este de a monitoriza bateriile MG conectate, de a proteja instalația prin comandarea unui contactor principal de 600 A, de a centraliza datele BMS-urilor slave integrate în baterii, de a asigura punerea în siguranță a ansamblului și de a menține parcursul bateriilor în intervalul optim de funcționare.

Care este intensitatea nominală a contactorului principal de siguranță integrat?

MG Master LV 12V/600A integre un contactor principal de siguranță cu un curent nominal de 600 A.

Care sunt dimensiunile fizice ale controlerului MG Master LV 12V/600A?

Dimensiunile MG Master LV 12V/600A sunt:

Înălțime: 117 mmLungime: 426 mmLățime: 225 mm

Care este greutatea MG Master LV 12V/600A?

Greutatea controlerului MG Master LV 12V/600A este de 6,0 kg.

Care este indicele de protecție (IP) al MG Master LV 12V/600A ?

MG Master LV 12V/600A are un grad de protecție IP22. Acesta înseamnă că este protejat împotriva corpurilor solide mai mari de 12,5 mm și împotriva picăturilor de apă care cad sub un unghi de 15 grade.

Care este intervalul de temperatură de funcționare al Master LV?

MG Master LV 12V/600A este proiectat să funcționeze într-un interval de temperatură cuprins între -20 și +50 °C.

Din ce material este realizat carcasa MG Master LV 12V/600A?

Carcasa MG Master LV 12V/600A este fabricată din ABS.

Care este consumul electric al Master LV în modurile activ și standby?

Consumul electric al MG Master LV 12V/600A este:

În modul activ: 10,3 WÎn modul standby (așteptare): 63 mW

Care sunt specificațiile ieșirilor de releu „autorizare încărcare” și „autorizare descărcare”?

Ieșirile releu „autorizare încărcare” și „autorizare descărcare” sunt contacte uscate, capabile să gestioneze 0,8 A la 60 Vcc. Acestea includ și ieșiri cu tensiune comutată (13,5 V / 1 A) cu protecție împotriva suprasarcinilor și scurtcircuitelor.

Care este rolul funcției de echilibrare a celulelor din BMS?

Sistemul de management al bateriei (BMS) al Master LV echilibrează celulele întregii instalații de baterii. Această funcție maximizează capacitatea utilă a ansamblului de baterii și prelungește durata de viață a celulelor individuale.

Cu ce module de baterii este compatibil MG Master LV 12V/600A?

MG Master LV 12V/600A este compatibil cu modulele de baterie de tip MGLFP120210.

Câte module de baterii pot fi conectate maximum la Master LV?

MG Master LV 12V/600A poate gestiona până la 96 de module de baterie de tip MGLFP120210.

Care este tensiunea sistemului necesară pentru funcționarea MG Master LV 12V/600A?

MG Master LV 12V/600A este proiectat pentru o arhitectură de sistem de 12 V exclusiv. Intervalul său de tensiune de alimentare este de 8 până la 15 Vcc.

Ce protocoale de comunicare sunt suportate de Master LV?

MG Master LV 12V/600A suportă mai multe protocoale de comunicare, printre care:

CAN Bus RJ45Victron VE.CanNMEA 2000SMA

Master LV este compatibil cu sistemele Victron Energy?

Da, MG Master LV 12V/600A este compatibil cu sistemele Victron Energy datorită comunicării Victron VE.Can.

Care sunt etapele sau considerațiile principale pentru instalarea MG Master LV 12V/600A?

Pentru instalarea MG Master LV 12V/600A, este important să:

Conectați autorizațiile de încărcare și descărcare la echipamentele compatibile.Dimensionați corect contactorul, siguranțele și cablurile pentru instalație.Instalați dispozitivul ferit de stropiri, respectând indicele său de protecție IP22.

Care sunt elementele care nu sunt incluse și pe care trebuie să le prevăd pentru o instalare completă?

Pentru o instalare completă cu MG Master LV 12V/600A, va trebui să achiziționați separat:

BateriileCablurile CANCablurile de putereSiguranțele și întrerupătoarele de circuitUn monitor Energy Monitor (dacă este necesar)Accesorii suplimentare de comunicare (dacă este cazul)

Care sunt condițiile de mediu recomandate pentru instalarea Master LV?

Master LV trebuie instalat într-un mediu cu umiditate fără condens ≤ 95 %. De asemenea, trebuie protejat împotriva stropirilor de apă, conform clasei de protecție IP22.

Care sunt principalele certificări și omologări ale MG Master LV 12V/600A?

MG Master LV 12V/600A este conform cu mai multe norme și omologări, și anume:

IEC-EN62619 (ES-TRIN)EMC: EN-IEC 61000-6-3:2007/A1:2011/C11:2012 (Emisie) și EN-IEC 61000-6-1:2007 (Imunitate)Directiva Tensiune Joasă: EN 60335-1:2012/AC:2014RoHS: EN 50581:2012

Câte baterii poate gestiona MG Master LV 12V/600A și cu ce sisteme este compatibil?

MG Master LV 12V/600A este conceput pentru a gestiona până la 96 de module de baterii MG de tip MGLFP120210. Este special adaptat pentru arhitecturi de sistem în 12 V.

Pentru comunicație, acest BMS este compatibil cu mai multe protocoale, și anume:

CAN Bus RJ45NMEA 2000Victron VE.CANIntegrează și un contactor principal de siguranță de 600 A.
