Victron Energy

PIN482121100

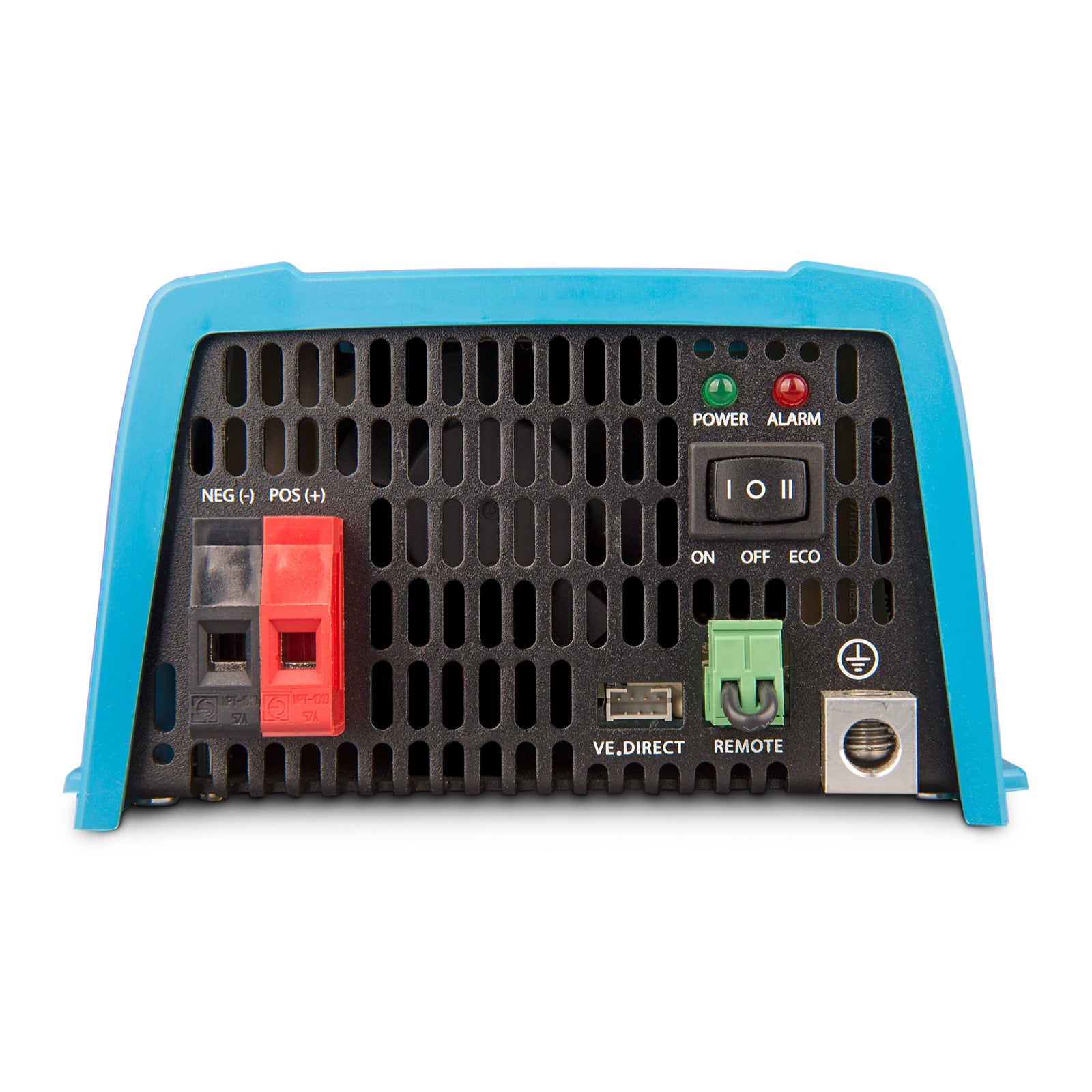

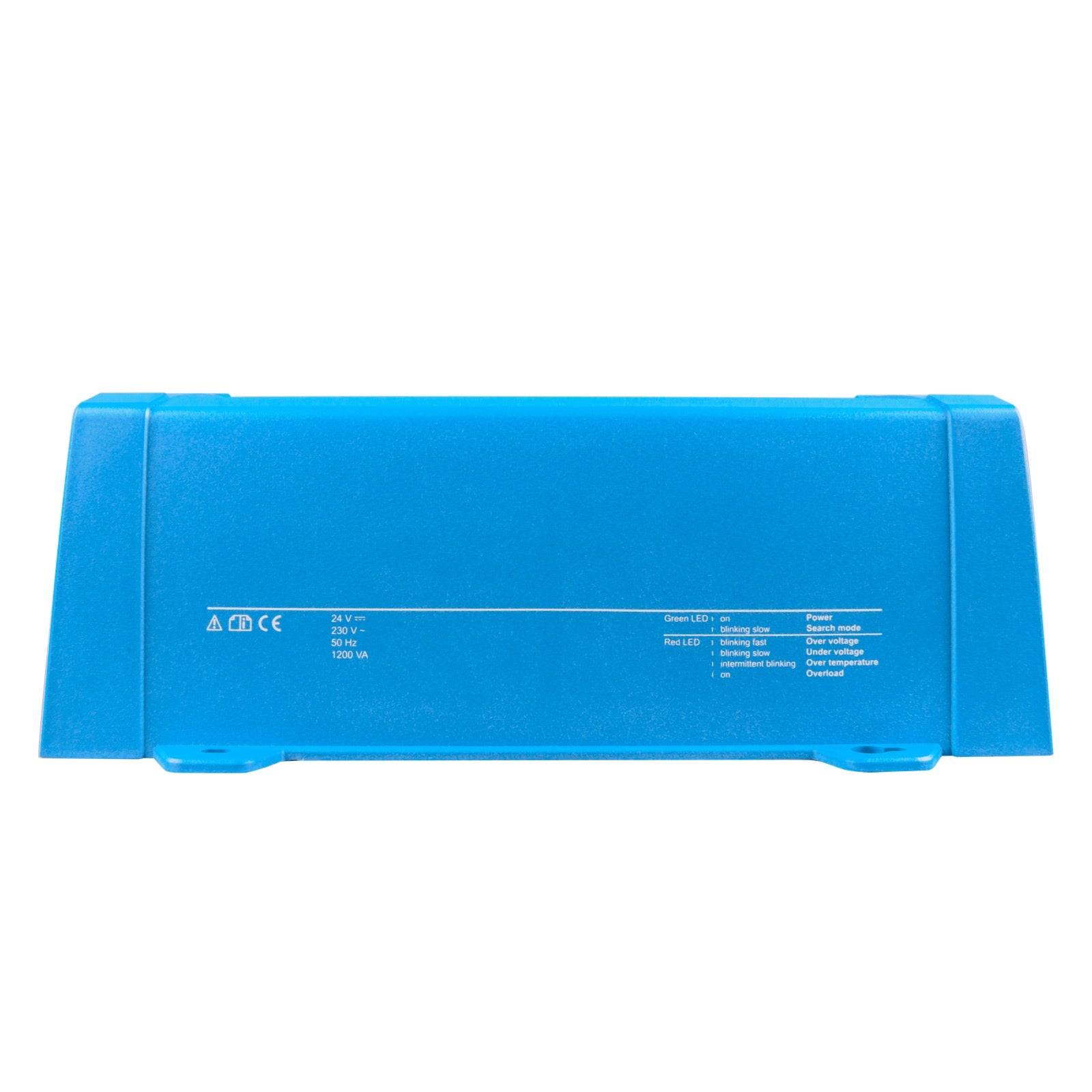

VE.Direct IEC 48V 1200W

Střídač Victron Energy VE.Direct IEC (PIN482121100) je měnič napětí z 48V DC na 230V AC s trvalým výkonem 1150W (1000W při 40°C) a účinností 92 %. Je součástí moderní řady VE.Direct, zajišťuje spolehlivou konverzi a je plně konfigurovatelný prostřednictvím portu VE.Direct. Tento model je dodáván s mužským konektorem IEC-320.

Veřejná cenaZískat profesionální cenu

8.280,70 CZK

8.280,70 CZK ~~10.669,69 CZK~~

s DPH Doprava se vypočítá při platbě.

Skladem

Doprava zdarma od 150 € v ČR
Možné vyzvednutí u společnosti Skysat

Přizpůsobená instalace

Spolehněte se na Skysat pro instalaci vybavení na palubu

Požádat o cenovou nabídku

Instalatéři v okolí

díky našemu síti autorizovaných instalatérů

Najít instalatéra

Servisní podpora

Zvolte si potřebujete dodatečnou pomoc s instalací

Technické parametry

Stupeň krytí IP	IP 21
Navrženo pro námořní prostředí	Oui
Rozsah provozní teploty	-40 až +65 °C (s vyvažováním nad 40 °C)
Metoda chlazení	Chlazení s nuceným oběhem vzduchu
Rozměry (Š x V x H)	231 x 117 x 333
Typ montáže	Montáž na základnu, svislé nebo vodorovné umístění
Hmotnost	7.2
Drátová síť	VE.Direct
Drátový vstup	Šroubové svorky (DC)
Drátový výstup	Zásuvka IEC-320
Jmenovité vstupní napětí	48.0
Rozsah vstupního napětí	36,8 - 62 V
Jmenovité výstupní napětí	230.0
Výstupní kmitočet	50.0
Typ vlny měniče	Čistý sinus
Trvalý výkon při 25°C	1150.0
Trvalý výstupní výkon (40°C)	1000.0
Špičkový výkon	1600.0
Maximální účinnost	92.0
Galvanická izolace	Oui
Podpora vzdáleného zapnutí/vypnutí	Oui
Ochrana proti zkratu	Oui
Ochrana proti přetížení	Oui
Doporučená hodnota pojistky	60.0
Battery Charged Detect Voltage V Adjustable	56
Dc Low Restart And Alarm Voltage V Adjustable	43,6
Dc Low Shut Down Voltage V Adjustable	37,2
Dynamic Dc Low Shutdown Support	Ano
Eco Mode Min Load W	15
Eco Mode Retry Interval S	2,5
Eco Mode Stop Start Power Adjustable	Ano
Energetická účinnost	92.0
High Voltage Protection	Ano
Inverter Topology Type	Úplný můstek s toroidním transformátorem
Led Diagnosis Indicator	Ano
Monitoring Capabilities	Vstupní a výstupní napětí, procentuální nabití, alarmy
Output Frequency Selectable Hz	50 nebo 60
Maximální výstupní výkon	1150.0
Výstupní napětí	230.0
Output Voltage Adjustable Range	210 - 230
Ochrana proti přehřátí	Oui
Doba trvání špičkového výkonu	15
Remote On Off Connector Type	Bipolární konektor
Time Limited Power 1h W	1200
Transformer Type	Toroidální
Typ signálu	Čistý sinus
Bezdrátová konektivita	Bluetooth
Zero Load Power Eco Mode W	3
Zero Load Power W	12

Koupit

Podrobný popis

Určený k převodu stejnosměrného proudu 48V na stabilní střídavý proud 230V, měnič napětí VE.Direct IEC Victron Energy (PIN482121100) poskytuje trvalý výkon 1150W při 25°C a 1000W při 40°C, s špičkovým výkonem 1600W po dobu 15 sekund. Tento model je vybaven výstupní zásuvkou IEC-320 a patří do nové řady střídačů VE.Direct o výkonu 250W až 1600W, které se vyznačují vyšší hustotou výkonu a optimalizovanými vlastnostmi při vysokých teplotách. Odlišuje se topologií plného můstku a toroidním transformátorem, což zaručuje dlouhodobou spolehlivost.

Pokročilá konektivita a konfigurace

Rozhraní VE.Direct umožňuje rozšířenou konektivitu s počítačem prostřednictvím kabelu VE.Direct na USB nebo se smartphony, tablety a MacBooky Apple a Android pomocí elektronického klíče Bluetooth Smart VE.Direct. Toto rozhraní umožňuje úplnou konfiguraci parametrů, jako jsou prahové hodnoty alarmů a vypnutí při nízkém napětí baterie, úrovně restartu, dynamické vypnutí (závislé na zátěži), výstupní napětí (210–230V), frekvence (50 nebo 60 Hz) a režim ECO. Režim ECO s vlastní spotřebou pouhých 3W ve výchozím nastavení umožňuje střídači přejít do režimu spánku, když zátěž klesne pod 15W, a aktivuje se občasně, aby zkontroloval požadavek na zátěž, čímž optimalizuje energetickou účinnost. Monitorování zahrnuje vstupní a výstupní napětí, procento zatížení a alarmy.

Bezpečnost a systémová integrace

VE.Direct IEC Victron Energy je chráněn proti zkratům a přehřátí způsobenému přetížením nebo vysokou okolní teplotou. Nabízí vysoký startovací výkon, nezbytný pro indukční zátěže, jako jsou střídače LED svítidel, halogenové lampy nebo elektrické nářadí. Pro systémy vyžadující automatické přepínání mezi zdroji střídavého proudu doporučuje společnost Victron Energy použití automatického přepínače zdrojů Filax, který poskytuje dobu přepnutí kratší než 20 milisekund. Šroubovací svorky pro připojení DC zjednodušují instalaci bez potřeby speciálního nářadí. Tento model splňuje bezpečnostní normy EN-IEC 60335-1 / EN-IEC 62109-1, elektromagnetickou kompatibilitu EN 55014-1 / EN 55014-2 / IEC 61000-6-1 / IEC 61000-6-2 / IEC 61000-6-3 a směrnici ECE R10-4 pro automobilový průmysl. S krytím IP21 je vhodný pro vnitřní chráněná prostředí a jeho ocelový rám s modrým plastovým krytem (RAL 5012) zajišťuje funkční odolnost.

Dokumentace

Type	Nom
	EN - Technical Datasheet - VE.Direct IEC
	EN - User Manual - VE.Direct IEC
	EN - Installation Manual - VE.Direct IEC

Odborný posudek

Pol CONIN

Digitální manažer

« Technická analýza převodníku Victron VE.Direct 48V 1200W IEC »

Konvertor VE.Direct IEC 48V 1200W od společnosti Victron Energy představuje spolehlivé řešení pro námořní a palubní systémy vyžadující stabilní střídavé napájení z napájecího zdroje stejnosměrného napětí 48V. Jeho výhodou je především v instalacích, kde je upřednostňováno vysokonapěťové stejnosměrné rozvodné vedení pro minimalizaci ztrát na vedení a snížení průřezu kabelů, typické pro středně velké až velké lodě nebo kompaktní průmyslové systémy. S trvalým výkonem 1000W při 40°C je schopen spolehlivě napájet citlivá zařízení nebo elektrické nářadí.

Integrace portu VE.Direct je významnou předností, která poskytuje bezkonkurenční flexibilitu v konfiguraci a monitorování prostřednictvím standardních nástrojů (PC, chytrý telefon přes Bluetooth dongle). To umožňuje instalatérům přesně nastavit prahová napětí baterie, výstupní frekvenci a chování režimu ECO, čímž se onduleur přizpůsobuje specifickým požadavkům každého systému a spotřebním zvyklostem. Výstup IEC-320 tohoto modelu je vhodným řešením pro přímé a bezpečné připojení k některým zařízením, i když může být nutný adaptér pro standardní domácí zásuvky.

Ve srovnání s jinými onduleury z řady Victron, jako jsou modely MultiPlus, které integrují funkce nabíječky a přepínače zdrojů, je VE.Direct specializovaný onduleur. Jeho umístění je proto ideální pro systémy, kde tyto funkce jsou spravovány odděleně nebo nejsou požadovány, což nabízí jednodušší a často kompaktnější řešení. Je důležité poznamenat, že jeho stupeň krytí IP21 jej předurčuje k instalaci v chráněném prostředí, chráněném před přímou vlhkostí nebo vodními postřiky, a pro integraci s rozvodnou sítí nebo dieselgenerátorem je nutné přidat externí přepínač zdrojů, například Filax. Jeho vynikající účinnost 92 % při 48V minimalizuje spotřebu baterie, což je zásadní kritérium pro námořní autonomii.

Durabilité

Facilité d'installation

Rapport performance / prix

Platba a zabezpečení

Vaše platební údaje a data jsou zpracovávány bezpečným způsobem.

VE.Direct IEC 48V 1200W

8.280,70 CZK

8.280,70 CZK ~~10.669,69 CZK~~

Často kladené dotazy

Potřebujete pomoc? Kontaktujte nás

Co je převodník VE.Direct IEC společnosti Victron Energy?

Převodník napětí VE.Direct IEC od společnosti Victron Energy je určen k přeměně stejnosměrného proudu 48 V na stabilní střídavý proud 230 V. Patří do řady nových střídačů VE.Direct, které nabízejí vyšší hustotu výkonu a optimalizované parametry při vysokých teplotách.

Jaký je výstupní trvalý výkon tohoto měniče?

Střídač VE.Direct IEC (model 48/1200) poskytuje trvalý výkon 1150 W při 25 °C a 1000 W při 40 °C. Jeho špičkový výkon je 1600 W po dobu 15 sekund.

Jaký je požadovaný vstupní napěťový rozsah DC pro tento měnič?

Vstupní napěťový rozsah DC tohoto 48V střídače je 36,8 až 62 V.

Jaký typ AC výstupního konektoru má tento model měniče?

Tento konkrétní model VE.Direct IEC je vybaven výstupní zásuvkou typu IEC-320. Je součástí dodávky i samčí konektor.

Jaké jsou vestavěné ochrany tohoto střídače Victron Energy?

Střídač VE.Direct IEC je vybaven několika ochrannými prvky pro zajištění spolehlivosti a bezpečnosti instalace. Chrání proti:

Zkratům na výstupu.Přetížení.Nadměrnému napětí baterie.Nízkému napětí baterie.Příliš vysoké vnitřní teplotě.Nadměrnému DC zvlnění.

Je tento měnič schopen zvládnout zátěže s vysokým rozběhovým výkonem?

Ano, střídač VE.Direct IEC je navržen tak, aby poskytoval vysoký startovací výkon. Tato vlastnost je zásadní pro napájení indukčních zátěží nebo zařízení vyžadujících proudový špičku při startu, jako jsou například měniče pro LED lampy, halogenové lampy či některé elektrické nářadí.

Jaký je provozní teplotní rozsah měniče?

Střídač VE.Direct IEC může pracovat v teplotním rozsahu od -40°C do +65°C. Při teplotách nad 40°C dochází ke snížení výkonu o 1,25 % na každý °C. Chlazení je zajištěno pomocí ventilátoru. Relativní vlhkost prostředí nesmí překročit 95 % (bez kondenzace).

Která zařízení lze připojit k komunikačnímu portu VE.Direct?

Port VE.Direct umožňuje připojení k různým typům zařízení:

Počítač pomocí kabelu VE.Direct na USB (nutný).Chytré telefony a tablety Apple a Android, včetně MacBooků a dalších zařízení, prostřednictvím elektronického adaptéru Bluetooth Smart VE.Direct (nutný).Tato konektivita usnadňuje konfiguraci a monitorování střídače.

Je možné nakonfigurovat parametry měniče VE.Direct IEC?

Ano, měnič je plně konfigurovatelný. Můžete upravit následující parametry:

Spouštěcí a resetovací úrovně alarmu nízkého napětí baterie.Hranice vypnutí a opětovného spuštění při nízkém napětí baterie.Dynamické vypínání (závislé na zatížení).Výstupní napětí (nastavitelné od 210 do 230 V).Frekvence (50 Hz nebo 60 Hz).Aktivace/deaktivace režimu ECO a jeho detekční úroveň.

Mohu použít dálkový spínač k zapínání a vypínání měniče?

Ano, dálkový spínač zapnuto/vypnuto lze připojit k určenému dvoupólovému konektoru. Je také možné připojit levou svorku tohoto konektoru k kladnému pólu baterie, což je užitečné pro automobilové aplikace (například jejím propojením s kontaktem zapalování).

Je tento měnič kompatibilní s automatickým přepínacím spínačem?

Ano, u měničů nízkého výkonu, jako je tento, společnost Victron Energy doporučuje používat jejich automatický přepínač napájení Filax. Filax nabízí velmi krátkou dobu přepnutí (méně než 20 milisekund), což umožňuje počítačům a dalším elektronickým zařízením pokračovat v činnosti bez přerušení.

Jaká jsou výstupní napětí a frekvence střídavého proudu, které lze u tohoto měniče nastavit?

Střídavé výstupní napětí je nastavitelné v rozmezí 210 až 230 V (+/- 3 %). Výstupní kmitočet je rovněž nastavitelný na 50 Hz nebo 60 Hz (+/- 0,1 Hz).

Jaká jsou doporučení pro umístění střídače?

Pro optimální výkon musí být měnič umístěn na rovném povrchu. Doporučuje se:

Zabránit jakémukoli kontaktu s vodou a nevystavovat jej dešti či vlhkosti.Nevystavovat přímému slunci.Zajistit okolní teplotu mezi -20°C a 40°C (vlhkost).Nechat alespoň 10 cm volného prostoru kolem měniče pro dostatečné větrání.Měnič se vypne při přehřátí a automaticky se znovu spustí, jakmile teplota klesne na bezpečnou úroveň.

Je nutné uzemnit rám střídače VE.Direct IEC?

Ano, tento střídač patří do bezpečnostní třídy I, což znamená, že kostra musí být uzemněna. Uzemňovací bod se nachází vně přístroje. Vodič pro uzemnění spojující uzemňovací svorku kostry se zemí musí mít alespoň polovinu průřezu vodičů používaných pro připojení baterie.

Má měnič vestavěnou ochranu proti přetížení na střídavém výstupu pomocí pojistky?

Ne, střídač VE.Direct IEC nemá na svém AC výstupu pojistku. AC vedení je chráněno rychlým proudovým omezovačem při zkratu a mechanismem detekce přetížení, který napodobuje charakteristiku pojistky (tj. rychlejší vypnutí při výrazném přetížení). Je důležité správně dimenzovat vaše vedení podle jmenovitého výkonu střídače.

Který průřez DC kabelu se doporučuje pro připojení střídače 48V/1200VA k baterii?

Pro střídač 48V/1200VA (PIN482121100) jsou doporučené průřezy stejnosměrných kabelů pro připojení k baterii následující:

Pro délku kabelu 0 až 1,5 metru: 6 mm².Pro délku kabelu 1,5 až 3 metry: 10 mm².Je důležité používat tyto průřezy pro zajištění optimálního výkonu a bezpečnosti instalace.

Jaký je trvalý a špičkový výkon střídače Victron Energy VE.Direct IEC (PIN482121100)?

Střídač Victron Energy VE.Direct IEC (PIN482121100) poskytuje trvalý výstupní výkon:

1150 W při okolní teplotě 25 °C. 1000 W při okolní teplotě 40 °C. Dokáže krátkodobě dodávat špičkový výkon 1600 W po dobu 15 sekund, což je užitečné pro spouštění indukčních zátěží.

Jak mohu nakonfigurovat a monitorovat svůj Victron Energy VE.Direct IEC měnič?

Ondřejova lze konfigurovat a sledovat prostřednictvím komunikačního portu VE.Direct. K tomu máte dvě možnosti:

Pomocí počítače: budete potřebovat kabelové rozhraní VE.Direct na USB.Pomocí chytrého telefonu, tabletu nebo MacBooku: budete muset použít elektronický klíč Bluetooth Smart VE.Direct.Toto rozhraní umožňuje nastavit parametry, jako jsou prahy alarmu a odpojení při nízkém napětí baterie, úrovně opětovného spuštění, dynamické odpojení (závislé na zatížení), výstupní napětí (210–230 V), frekvenci (50 nebo 60 Hz) a režim ECO. Sledování zahrnuje vstupní a výstupní napětí, procentuální nabití a alarmy.
