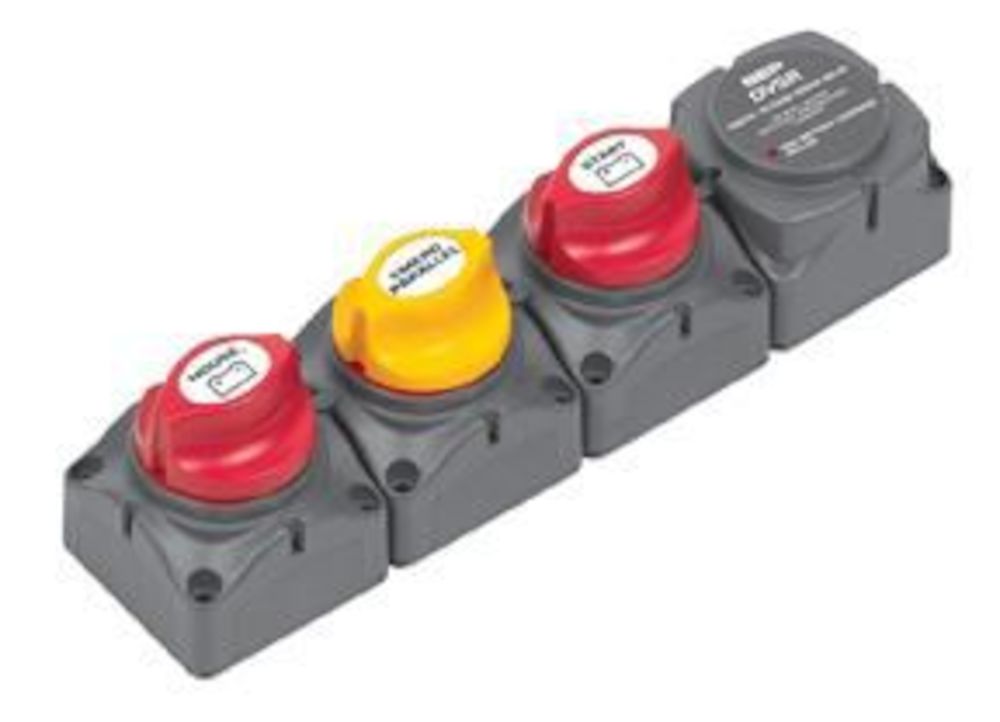

Cluster motoru 701BAT/DVSR
Skladem
Technické parametry
Technické parametry
| Jmenovité napětí | 12 V |
| Proudový odběr | 275.0 |
| Počet okruhů | 2.0 |
| Počet pólů | 2 póly |
| Podporované bateriové banky | 2.0 |
| Typ bateriového spínače | Návod/Spínač-Zapnuto-Vypnuto |
| Metoda ovládání bateriového spínače | Příručka |
| Metoda ochrany obvodů | Jistič, pojistka |
| Integrovaný VSR | Oui |
| Jmenovitý trvalý proud DVSR | 100.0 |
| Typ montáže | Zapuštěné nebo povrchové |
| Stupeň krytí IP | IP67 |
| Typ displeje | LED |
| Drátová síť | CZone |
| Certifikace | CE, RoHS, UL 1107 |
| Maximální velikost kabelové koncovky (mm) | 10 mm |
| Rozsah provozní teploty | -20 až +50 °C |
| Rozměry (Š x V x H) | 120 × 80 × 60 mm |
| Hmotnost | 0,2 kg |
| Battery Switch Model | 701 |
| Bep Product Series | MD |
| Dvsr Disengage Voltage 12v | 12,8 |
| Dvsr Engage Voltage 12v | 13,7 |
| Dvsr Max Voltage | 48 |
| Engine Count Supported | 1 |
| Protipožární ochrana | Ano |
| Maximální nabíjecí proud (A) | 100.0 |
| Maximální vybíjecí proud (A) | 275.0 |
| Špičkový výstupní proud | 1250.0 |
| Power Consumption Off Mode Ma | 15 |
| Doporučený trvalý vybíjecí proud | 275.0 |
| Recommended Max Cable Size Mm2 | 50 |
| Rozsah skladovací teploty | -30 až +70 °C |
| Stud Material | Cínovaná měď |
| Velikost svorky | 2 × 3/8\" (10 mm) |
Podrobný popis
Podrobný popis
Bateriový rozvodný blok BEP 716-V-140A-DVSR představuje kompletní a integrované řešení, speciálně navržené pro lodní systémy s jedním motorem vybavené dvěma bateriovými bloky. Toto zařízení kombinuje motorizovaný bateriový přepínač ze série 701, známý pro dálkové ovládání, a napěťově citlivé relé (DVSR) pro inteligentní a automatické řízení nabíjení. Slouží jako kompaktní a optimalizovaná alternativa k instalaci samostatných komponentů, usnadňuje integraci a snižuje složitost kabeláže na palubě.
Výkon a odolnost pro správu energie
BEP 716-V-140A-DVSR je navržen pro vysoký elektrický výkon, podporuje stejnosměrný proud 275 A, přerušovaný proud 455 A a působivý startovací proud 1250 A. Maximální napětí pro integrovaný přepínač je 32 V DC, zatímco VSR zvládá až 48 V DC. Pojistné svorníky 2 x 3/8" (10 mm) z pocínované mědi zajišťují optimální vodivost a odolnost proti korozi. Tento blok je certifikován UL 1107 pro VSR, chráněn proti vznícení a splňuje normy CE, což zaručuje spolehlivost a zvýšenou bezpečnost v náročném námořním prostředí. Jeho konstrukce "water resistant" zvyšuje odolnost vůči extrémním podmínkám.
Pokročilé funkce a systémová integrace
Napěťově citlivé relé (DVSR) BEP 716-V-140A-DVSR se automaticky zapíná při 13,7 V a vypíná při 12,8 V, čímž optimalizuje nabíjení obou bateriových bloků bez manuálního zásahu. Podporuje maximální proud alternátoru 100 A, což zajišťuje širokou kompatibilitu s různými alternátory. Dálkové ovládání bateriového přepínače umožňuje optimální umístění bloku v blízkosti baterií, snižuje délky kabelů a s nimi spojené náklady, podobně jako u ostatních produktů řady MD od BEP, například "Single Engine Remote Switch Cluster" (80-716-0014-00). Toto centralizované řešení minimalizuje spotřebu energie v poloze vypnuto (15 mA) a zjednodušuje celkovou kontrolu elektrického systému lodi. Schopnost používat kabely až do průřezu 50 mm² (s maximem 70 mm² při tahovém namáhání) poskytuje flexibilitu pro robustní instalace.
