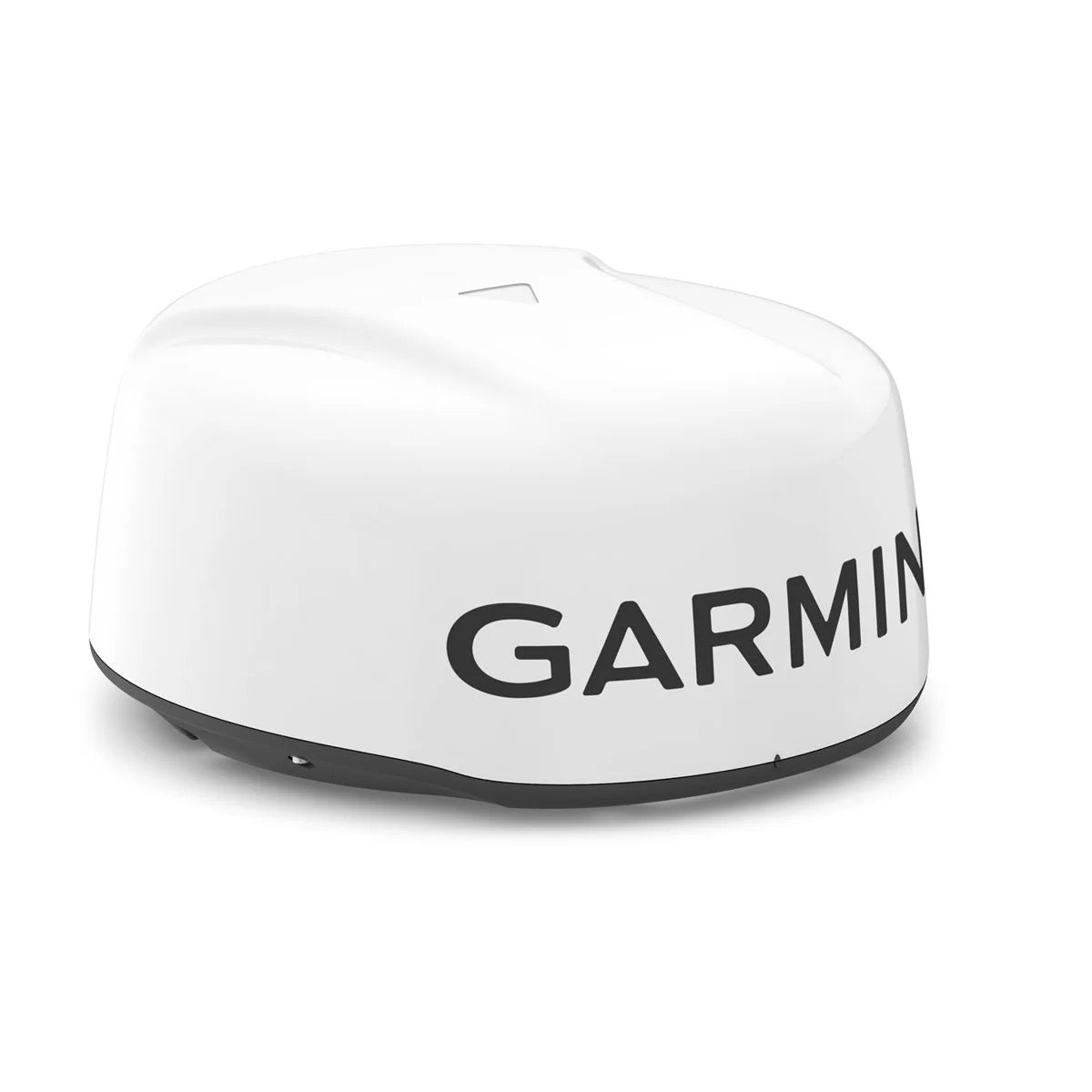

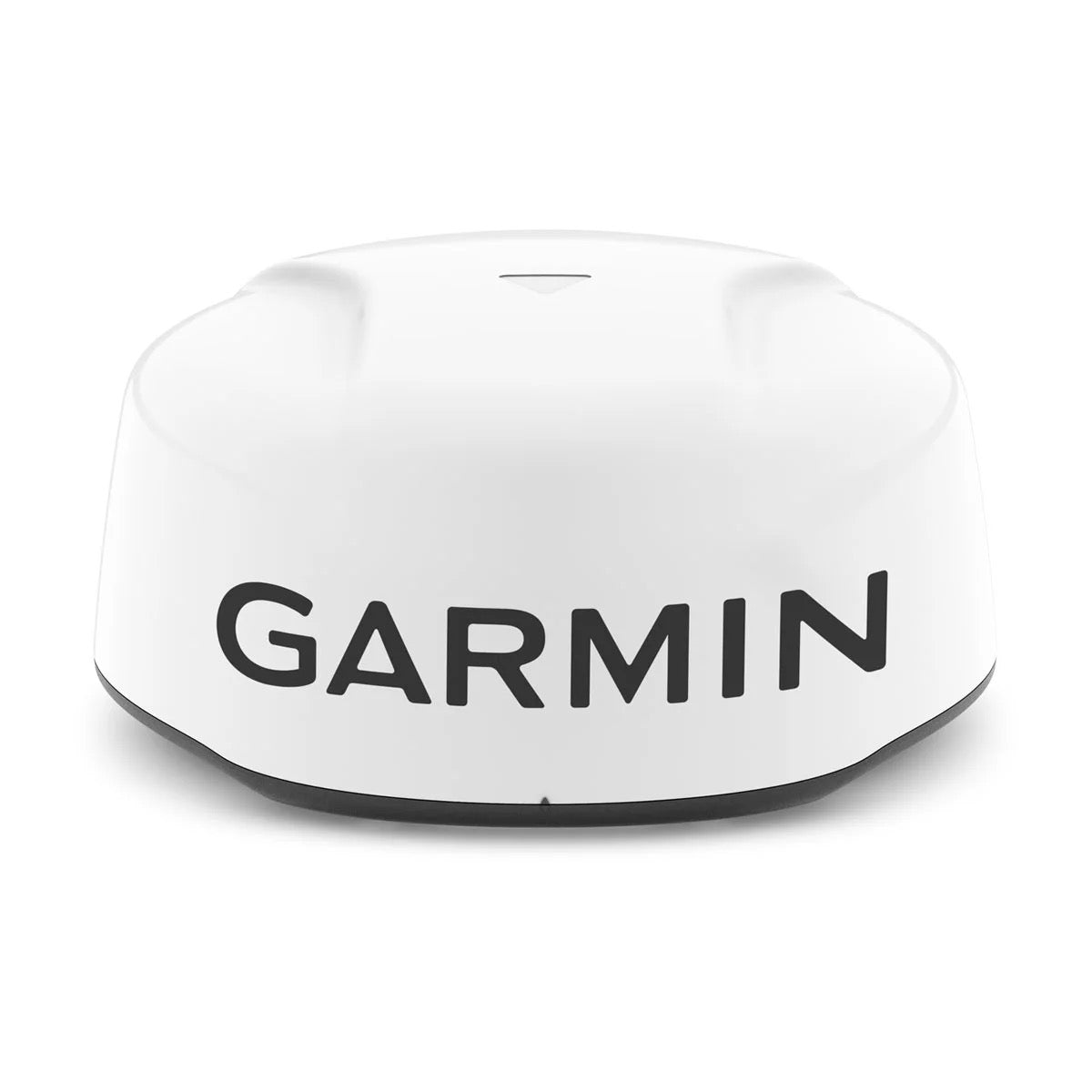

GMR™ 18 HD3 Radôme

Radom Garmin GMR 18 HD3 je námořní radar nové generace HD3 s vysokým rozlišením. Nabízí přesné sledování cílů a disponuje pokročilou konektivitou BlueNet™, která umožňuje bezproblémovou integraci s moderními systémy Garmin. Radar je navržen pro spolehlivý dohled nad námořním prostředím i v náročných podmínkách.

Pro instalaci radomu Garmin GMR 18 HD3 jsou zapotřebí následující nástroje:

VrtákKlíč 9,5 mm (3/8 palce)Vrták 32 mm (1 1/4 palce) (volitelné, pro vedení kabelů)Imbusový klíč 4 mm (5/32 palce)Klíč 13 mm (1/2 palce) a momentový klíčTěsnicí tmel pro námořní prostředí

Při výběru umístění montáže je třeba zohlednit několik bodů:

Radar musí být umístěn mimo dosah osob, s vertikálním paprskem nad výšku hlavy. Musí být instalován v dostatečné výšce nad čáru kýlu lodi, s co nejmenším množstvím překážek mezi lodí a radarovým paprskem. Montážní plocha musí být rovná, rovnoběžná s čárou ponoru a dostatečně pevná, aby unesla hmotnost radaru. Radar musí být umístěn mimo zdroje tepla, jako jsou komíny a světla. Nesmí být instalován blíže kompasu, než je stanovená bezpečná vzdálenost, aby se zabránilo magnetickým interferencím. Ostatní elektronická zařízení a kabely musí být umístěny ve vzdálenosti větší než 2 m (6 ½ stop) od dráhy radarového paprsku. GPS antény musí být umístěny buď nad, nebo pod dráhou radarového paprsku. Radar musí být umístěn alespoň 1 m (40 palců) od veškerého vysílacího zařízení a kabelů přenášejících rádiové signály (VHF, antény). Musí být umístěn alespoň 2 m (6,5 stopy) od radiostanic SSB (jednopásmových).

Pokud radar instalujete na střechu či hard top, musíte jej umístit dostatečně vysoko, aby nedocházelo k rušení od povrchu. Pro určení výšky instalace postupujte následovně:

Změřte vzdálenost mezi plánovaným místem montáže a nejvzdálenějším předním rohem obdélníkové střechy, případně předním vrcholem zakřivené střechy. Pro výpočet výšky montáže použijte následující vzorec: Pro měření v milimetrech: (vzdálenost (mm) × 0,222) - 150 = výška (mm) Pro měření v palcích: (vzdálenost (palce) × 0,222) - 6 = výška (palce) Například, je-li vzdálenost od rohu střechy 2 m (2000 mm), výška montáže by byla (2000 mm × 0,222) - 150 = 294 mm.

Následně nainstalujte nástavec či jiný podpěrný systém tak, aby byla základna radaru ve stejné výšce nebo vyšší než vypočtená hodnota.

Ano, je nezbytné aktualizovat software vašeho Garmin kartografického plotteru při instalaci radomu GMR 18 HD3. Pro podrobné pokyny k aktualizaci softwaru si prostudujte uživatelskou příručku vašeho Garmin kartografického plotteru.

Radom Garmin GMR 18 HD3 využívá technologii Garmin BlueNet™ a je kompatibilní s přístroji Garmin BlueNet i se zařízeními sítě Garmin Marine Network.

Ano, pokud je vaše loď vybavena pouze zařízeními Garmin Marine Network, musíte použít adaptér kabel Garmin Marine Network pro připojení GMR 18 HD3 k vaší síti. Pokud tento kabel není součástí balení produktu, můžete jej zakoupit samostatně (referenční číslo Garmin 010-12531-01).

Radom Garmin GMR 18 HD3 je námořní radar nové generace HD3 s vysokým rozlišením. Nabízí přesné vyhledávání a disponuje pokročilou konektivitou BlueNet™, která umožňuje hladkou integraci s moderními systémy Garmin. Je navržen tak, aby zajišťoval spolehlivý dohled nad okolím i v náročných podmínkách.

Krabice s radomem Garmin GMR 18 HD3 obsahuje samotný radom, kabel Garmin BlueNet, montážní šablonu, protizáděrovou pastu a čtyři šrouby M8 x 1,25 x 60 s podložkami, pružnými podložkami a šestihrannými maticemi pro instalaci.

Radarový svazek GMR 18 HD3 se rozprostírá vertikálně o 12,5 stupně nad a 12,5 stupně pod vyzařovací prvek radomu. U lodí s větším úhlem přídě při plavební rychlosti lze úhel instalace mírně snížit pomocí podložek, aby byl svazek nasměrován k klidové vodorysce.

Pro instalaci radomu Garmin GMR 18 HD3 budete potřebovat následující nástroje:

Vrták s vrtáky o průměru 9,5 mm (3/8 palce) a případně 32 mm (1 1/4 palce) pro vedení kabelů.Klíč s šestihrannou hlavou 4 mm (5/32 palce).Klíč 13 mm (1/2 palce) a momentový klíč.Mořský tmel pro zajištění vodotěsnosti.

Při výběru umístění pro montáž radomu GMR 18 HD3 je třeba zohlednit několik důležitých faktorů:

Radar musí být namontován ve výšce nad kýlovou čáru lodi, přičemž mezi lodí a radarovým paprskem by neměly být žádné překážky. Musí být instalován mimo dosah osob, přičemž vertikální paprsek musí být nad úrovní hlavy. Montážní plocha musí být rovná, rovnoběžná s vodoryskou lodi a dostatečně pevná, aby unesla hmotnost radaru. Vyvarujte se montáži radaru v blízkosti zdrojů tepla, horizontálních výložníků nebo stěžňových ramen. Zajistěte minimální bezpečnou vzdálenost od ostatních elektronických zařízení a kabelů, aby nedocházelo k rušení.

Pokud instalujete radom na střechu nebo hard-top, doporučuje se použít podstavec (nebo obdobnou konstrukci), aby povrch neovlivňoval signál radaru. Protože se svazek radaru rozprostírá v úhlu 12,5 stupně od vodorovné střední linie, musí být základna radomu dostatečně vysoko, aby svazek procházel nad okrajem střechy. V instalačním manuálu je uveden vzorec pro výpočet potřebné výšky.

Požadavky na kabeláž pro napájení jednotky GMR 18 HD3 jsou následující:

Doporučuje se připojit napájecí kabel přímo k baterii. Kabel ukládejte tak, aby se nedostal do kontaktu s pohyblivými předměty, zdroji vysokého tepla, dveřmi ani dnem lodi. Napájecí a síťové kabely nevedete paralelně s jinými kabely (např. anténními kabely, dalšími napájecími kabely), aby nedošlo k rušení. Pokud to není možné, musí být kabely stíněné. Pokud je nutné napájecí kabel prodloužit, použijte vodič odpovídajícího průřezu podle délky: 2 m (6,5 ft) : 16 AWG (1,31 mm²) 4 m (13 ft) : 14 AWG (2,08 mm²) 6 m (19,5 ft) : 12 AWG (3,31 mm²)

Ano, je nezbytné aktualizovat firmware vašeho kartografického plotteru Garmin při instalaci radomu GMR 18 HD3, aby byla zajištěna kompatibilita a optimální funkce celého systému.

Radom Garmin GMR 18 HD3 využívá technologii Garmin BlueNet™ a je kompatibilní s přístroji Garmin BlueNet i se zařízeními Garmin Marine Network.

Pokud je vaše plavidlo vybaveno pouze zařízeními značky Garmin Marine Network, musíte k připojení GMR 18 HD3 k vaší síti použít adaptér Garmin Marine Network. Tento adaptér (referenční číslo 010-12531-01) se obvykle nedodává společně s výrobkem a musí být zakoupen samostatně.

Ano, pokud je vaše loď vybavena mapovým plotterem Garmin BlueNet, musíte připojit GMR 18 HD3 k volnému síťovému portu na tomto mapovém plotteru nebo na přepínači Garmin BlueNet 20 pomocí dodaného kabelu Garmin BlueNet.

Záruka na radom Garmin GMR 18 HD3 může být zrušena v následujících případech:

Pokud bude přístroj otevřen osobou jinou než servisním technikem autorizovaným společností Garmin. Zařízení neobsahuje žádné díly opravitelné uživatelem.Pokud bude napájecí kabel připojen bez vestavěného pojistkového držáku a příslušné pojistky, jak je uvedeno v technických specifikacích produktu.

Ne, radom Garmin GMR 18 HD3 neobsahuje žádné díly opravitelné uživatelem. Aby nedošlo k zániku záruky, smí být přístroj otevřen pouze technikem autorizovaného servisu společnosti Garmin.
