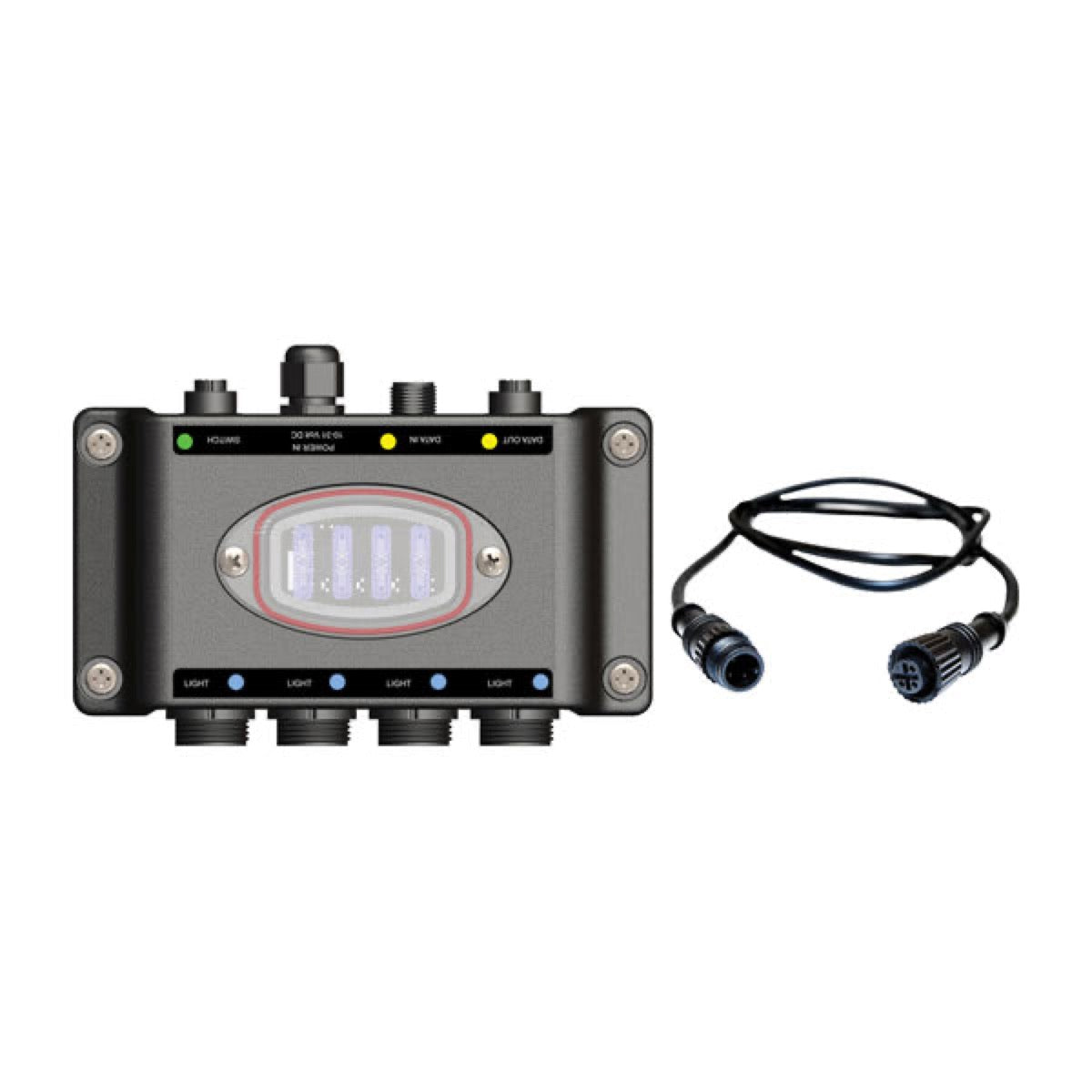

SUPRA SMX Lumi-Hub, Lumi-Hub - Garmin image 1

Point relais offert dès 150€ en France
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Ušetříte 9%

Garmin

010-04354-00

HUB pro řízení osvětlení SUPRA SMX Lumi-Hub

Conçu pour simplifier l'installation, le Lumishore SUPRA SMX Lumi-Hub centralise la connexion et le contrôle de jusqu'à quatre lumières sous-marines Lumishore SMX53, avec une protection IP68 et une tension d'entrée de 10-31VDC. Il s'intègre aux systèmes Garmin OneHelm™ via le module Lumi-Link optionnel, offrant des modes d'éclairage avancés et des diagnostics par LED, et peut être chaîné pour jusqu'à 16 lumières.

Inclus : 2 inserts double entrée, 3 inserts réducteurs, 4 presse-étoupes M20, 1 Lumi-Hub, 1 kit de fusibles.

Prix publicBénéficier du tarif pro

208,57€

208,57€ ~~229,99€~~

s DPH Doprava se vypočítá při platbě.

Skladem

Point relais offert dès 150€ en France
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Typ řídicího rozhraní	Interrupteur physique (On/Off, Lumi-Switch)
Typ řízení	Interrupteur externe
Kompatibilní osvětlovací systémy	Lumières sous-marines Lumishore SUPRA série SMX (SMX22, SMX52, SMX53, SMX92, SMX102, SMX152)
Zone Control	Oui (via contrôleur externe compatible)
Hub Max Lights	4
Rozsah provozního napětí	10-31
Drátová síť	Propriétaire
Bezdrátová konektivita	Aucune
Typ instalace	Montage en surface (par vis)
Rozměry produktu	151 x 85 x 70
Stupeň krytí IP	IP68
Kompatibilní s stmíváním	Oui
Obsah balení	1x Lumi-Hub, 2x inserts à double entrée, 3x inserts réducteurs, 4x presse-étoupes M20, 1x kit de fusibles
Barva	Noir
Fuse Rating Per Light	7.5
Typ pojistky	Fusibles à lame
Materiál krytu	Thermoplastique
Input Terminal Type	Borniers à vis
Max Output Current Per Light	5
Output Terminal Type	Borniers à vis
Power Consumption Max Current A	20
Ochranné funkce	Protection contre l'inversion de polarité, Filtre anti-bruit, Fusibles individuels
Doba záruky	2

Description détaillée

Určen pro centralizované řízení systémů podvodního osvětlení, Lumishore SUPRA SMX Lumi-Hub je rozvodná jednotka určená pro světla Lumishore z řady SMX53. Usnadňuje instalaci a ovládání těchto svítidel a poskytuje integrované řešení pro plavidla vyžadující výkonné podvodní osvětlení.

Integrace a technická výkonnost

Lumi-Hub pracuje s vstupním napětím 10 až 31 VDC, což zajišťuje širokou kompatibilitu s elektrickými systémy na moři. Díky rozměrům 151 mm × 85 mm × 70 mm (s víkem) a černému pouzdru z termoplastu disponuje ochranou IP68, která zaručuje odolnost vůči dlouhodobému ponoření. Každý Lumi-Hub podporuje až čtyři svítidla SMX53, s maximálním výstupním proudem 5 A na světlo a maximálním vstupním proudem 20 A. Připojení se provádí pomocí šroubových svorkovnic a systém zahrnuje ochranu proti obrácení polarity a protihlukový filtr. Každé světlo je individuálně chráněno vyměnitelnými tavnými pojistkami, což zjednodušuje údržbu a detekci případných problémů. Záruka je 2 roky.

Funkce a rozšiřitelnost systému

Lumishore SUPRA SMX Lumi-Hub je navržen pro snadnou instalaci plug-and-play, která centralizuje všechna připojení světel a spínačů. Je kompatibilní se spínačem SUPRA i-Connect pro plné ovládání světelných režimů (změna barev, stroboskop, plynulé přechody, synchronizace efektů). Pro pokročilou integraci lze připojit prostřednictvím modulu Lumi-Link Bridge k multifunkčním displejům (MFD) kompatibilním se systémy jako Garmin OneHelm™. Stavové LED pro každé světlo usnadňují diagnostiku. Systém je rozšiřitelný: lze propojit až čtyři Lumi-Huby, což umožňuje ovládání až 16 světel. Tato modularita jej činí vhodným pro instalace různých velikostí, od rekreačních člunů po větší jachty, a nabízí vyšší flexibilitu než systémy s přímým kabelovým zapojením. Je důležité poznamenat, že tento hub není kompatibilní se světly SMX23.

Documentations

Type	Nom
	Installation Guide - Lumi-Hub SMX Supra (EN)

Avis de l'expert

Pol CONIN

Digitální manažer

« Optimization and centralized control of Lumishore underwater lighting »

The Lumishore SUPRA SMX Lumi-Hub is a key component for any Lumishore SMX53 underwater lighting installation. Its primary value lies in drastically simplifying wiring and centralizing control, which is particularly beneficial for yachts and medium to large boats where managing multiple individual lights would be complex and prone to clutter. It transforms a potentially messy installation into a clean, modular system.

For installation, the Lumi-Hub must be mounted in a dry, accessible location near the power source and lights. While designed to be "plug-and-play" for qualified installers, careful attention must be paid to power cable sizing to minimize voltage drops. The ability to chain up to four hubs for a total of 16 lights provides valuable flexibility for large-scale projects, avoiding the need for custom, costly, and complex wiring solutions. Integration with a Lumi-Link switch or directly via a Garmin OneHelm™ MFD is a major advantage, offering an intuitive user interface for color and mode control.

This hub differentiates itself from direct wiring solutions with its built-in diagnostic features (fuse status LEDs), reverse polarity protection, and noise filter, all of which contribute to overall system reliability. It also enables access to Lumishore lights' advanced lighting modes, which would not be possible with a simple on/off switch. However, a critical limitation must be noted: it is not compatible with Lumishore SMX23 lights. Owners of these models will need to consider alternative control solutions or upgrade to the SMX53 series to benefit from the Lumi-Hub's advantages.

Durabilité

Facilité d'installation

Rapport performance / prix

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

HUB pro řízení osvětlení SUPRA SMX Lumi-Hub

208,57€

208,57€ ~~229,99€~~

Complétez votre installation avec des

Équipements complémentaires

Garmin

GPSMAP® 8410 – 10" zobrazovací jednotka s mapovou sadou světa

Ref : 010-02091-00

2.237,30€

2.237,30€ ~~2.939,00€~~

Garmin

GPSMAP® 8416xsv - kombinovaný GPS-sonar 16"

Ref : 010-02093-02

5.253,08€

5.253,08€ ~~6.829,00€~~

Questions fréquentes

Besoin d'aide ? Contactez-nous

What is the Lumishore SUPRA SMX Lumi-Hub?

The Lumishore SUPRA SMX Lumi-Hub is a centralized junction box designed for managing underwater lighting systems. It is specifically dedicated to Lumishore lights in the SMX53 series, facilitating their installation and control on vessels.

What are the exact dimensions of the Lumi-Hub?

The Lumi-Hub measures 151 mm in length, 85 mm in width, and 70 mm in height (with the cover).

What is the input voltage range supported by the Lumi-Hub?

The Lumi-Hub operates with a DC input voltage between 10 and 31 volts (10-31 VDC).

What is the maximum number of lights the Lumi-Hub can control?

Each Lumi-Hub can support and manage up to four SMX53 series luminaires.

Is the Lumi-Hub housing waterproof?

Yes, the Lumi-Hub’s black thermoplastic housing has IP68 protection, ensuring it remains watertight even after prolonged submersion.

What are the maximum input and output currents for the Lumi-Hub?

The Lumi-Hub supports a maximum output current of 5 amperes (5A) per light and a maximum input current of 20 amperes (20A) for the entire system.

How are the lights individually protected with the Lumi-Hub?

Each light connected to the Lumi-Hub is individually protected by replaceable blade fuses, simplifying maintenance and problem identification.

What are the types of connections used on the Lumi-Hub?

Connections on the Lumi-Hub are made via screw terminals, ensuring secure cable attachment.

Does the Lumi-Hub provide additional electronic protections?

Yes, the system includes reverse polarity protection as well as a noise filter to ensure stable and secure operation.

Where is the best place to install the Lumi-Hub on a boat?

The Lumi-Hub must be installed in a dry and accessible location. It should be within range of the lights and close to the boat's power supply.

Which tools are required for installing the Lumi-Hub?

For installation, you will need the following tools:

A small flathead screwdriverA large screwdriverLong-nose pliersFour mounting screwsA 2-conductor power cableA 2- or 4-conductor switch cable

Which components are included with the Lumi-Hub?

The Lumi-Hub comes with the following components:

Two double-entry insertsThree reducing insertsFour M20 cable glandsOne Lumi-Hub housingA fuse kit

How to connect the power supply to the Lumi-Hub?

The power connector is located at the top left of the Lumi-Hub. The red wire (VDC+) connects on the left and the black wire (GND) on the right. It is crucial to ensure each wire is properly inserted and securely connected.

What type of cable is recommended for the switch and what is its maximum length?

A 20-24 AWG gauge cable is recommended for the switch. Use a 2-conductor cable for a standard on/off switch, or a 4-conductor cable if using an optional Lumi-Switch. Since this cable does not carry current, it can be over 30 meters (100 feet) long.

How should underwater lights be connected to the Lumi-Hub?

Lights must be connected to their respective connectors on the Lumi-Hub. Lights 1 and 2 are to be connected on the left side, and lights 3 and 4 on the right side of the housing.

How can I test the Lumi-Hub after its initial installation?

After connecting the switch and the power supply, power on the system via the switch. If the installation is correct, the Lumi-Hub should power up and the fuse LEDs will light up (depending on the number of fuses installed).

Is it possible to extend the cable length between the Lumi-Hub and the lights?

Yes, the cable between the Lumi-Hub and the lights can be extended. It is important to consult the installation guides to know the maximum recommended cable length to avoid voltage drops.

Can I connect more than four underwater lights with the Lumi-Hub?

Yes, if you wish to install more than four lights, multiple Lumi-Hubs can be daisy-chained together to extend the lighting system's capacity.

With which Lumishore light series is the Lumi-Hub compatible?

The Lumi-Hub is specifically designed to be compatible with Lumishore underwater lights from the SMX53 series.

Is the Lumi-Hub compatible with switches other than the Lumi-Switch?

Yes, the Lumi-Hub is compatible with a standard on/off switch using a 2-conductor cable, in addition to the optional Lumi-Switch which requires a 4-conductor cable.
