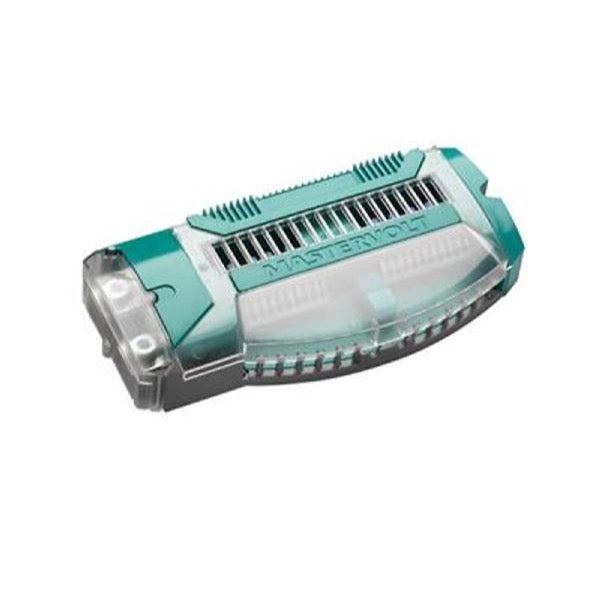

Digitální spínač DC 10x10 A

Digitální DC přepínač 10x10A je decentralizovaný vstupně-výstupní modul navržený pro sítě MasterBus. Umožňuje ovládat až deset stejnosměrných kanálů, jako je osvětlení, čerpadla nebo palubní elektronika, s kapacitou 10 A na kanál.

Ne, tento výrobek je dnes zastaralý. Je zde nabízen jako náhradní díl pro údržbu a opravy stávajících elektrických instalací na lodi, čímž odpadá nutnost přepojovat celé lodní elektroinstalace.

Tento modul pracuje v napěťovém rozsahu 8 až 30 V. Je tedy nativně kompatibilní s bateriovými systémy 12 V i 24 V.

Každý jednotlivý výstup zvládne proud 10 A. Je však možné paralelně spojit více výstupů pro dosažení vyšších proudů až do celkového maxima 100 A pro celý modul.

Elektrická bezpečnost je zajištěna dvojitou ochranou na každém kanálu: programovatelnou softwarovou pojistkou 10 A a konvenční hardwarovou pojistkou 15 A.

V případě poruchy sítě je možné provést manuální hardwarový reset (bypass) přímo na zařízení. 15A hardwarové pojistky mají polohy umožňující ruční zapnutí nebo vypnutí jednotlivých kanálů.

Ano, modul obsahuje deset integrovaných stmívačů. To umožňuje nastavovat intenzitu osvětlení paluby přímo ze systému, aniž by bylo nutné přidávat externí stmívače.

Také nazývaná funkce "jděte za mnou domů", jde o automatizaci, která udržuje osvětlení zapnuté krátkou dobu po vypnutí vypínače, čímž vám poskytuje čas bezpečně opustit danou oblast.

Pro vstupní připojení modul akceptuje kabely do 95 mm². Pro výstupní připojení je maximální průřez kabelu 4 mm².

Spínač má krytí IP21. Není vodotěsný a musí být bezpodmínečně instalován na suchém místě, chráněném před deštěm, vlhkostí a kondenzací.

Modul měří 40 x 229 x 110 mm (Výška x Šířka x Hloubka) a váží 0,75 kg. Jeho kompaktní formát usnadňuje integraci do elektrických rozvaděčů lodi.

Ne, jeho spotřeba elektrického proudu na straně stejnosměrného napájení je extrémně nízká. Při napájení 12 V nebo 24 V činí méně než 2 mA.

Zařízení je vybaveno komunikační LED diodou na předním panelu. Pokud svítí nepřetržitě, funguje normálně. Různé rytmy blikání indikují přítomnost napětí, probíhající alarm nebo manuální přepnutí výstupu.

Ano, kontrola a konfigurace se provádí prostřednictvím sítě MasterBus. Budete potřebovat kompatibilní zobrazovač, jako je MasterView Easy, nebo software MasterAdjust na PC připojeném prostřednictvím rozhraní USB.

Ano, je možné přímo připojit klasický vypínač (Zap/Vyp) k přepínači a generovat tak elektrický signál pro ovládání výstupu, aniž by bylo nutné používat digitální displej.

Pokud se softwareový jistič aktivuje následkem přetížení, lze jej velmi snadno znovu zapnout na dálku prostřednictvím rozhraní vašeho MasterBus displeje, aniž byste museli fyzicky zasahovat do modulu.

Ano, modul obsahuje funkce inteligentních alarmů. Zejména vysílá alarmový signál na síti MasterBus při detekci přetížení na některém ze svých kanálů.

Ano, vstupní napájecí připojení lze přímo propojit s MasterShuntem nebo se systémem DC Distribution od Mastervoltu pro optimální správu zapojení.

Při použití hardwarového bypassu je vstup přímo propojen s výstupem přes 15 A pojistku. Pozor: toto zruší veškerá softwarová nastavení, například regulátor osvětlení. Navíc bude na připojeném zařízení aplikováno surové vstupní napětí, což vyžaduje zvýšenou opatrnost, pokud máte 12 V zařízení na 24 V síti.
