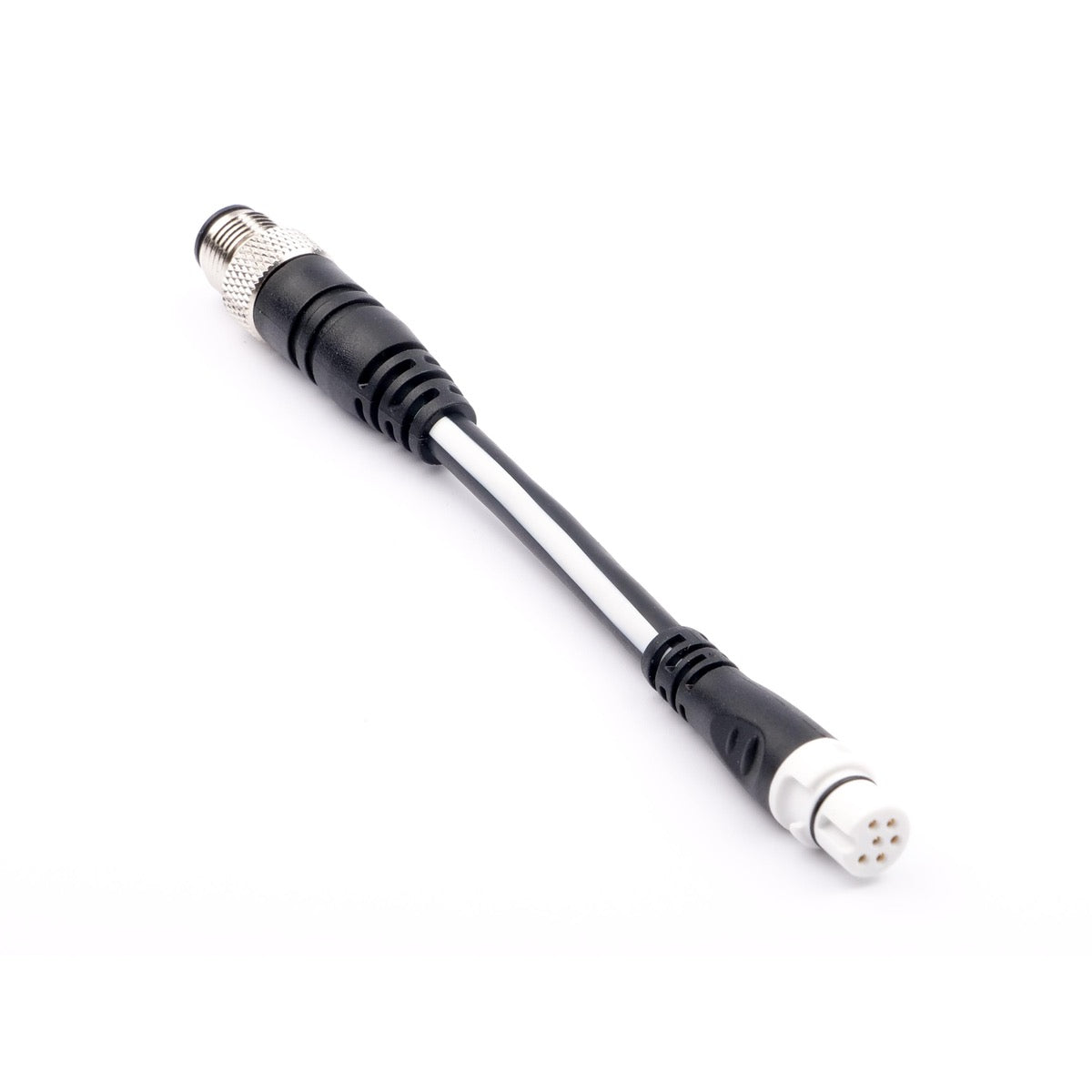

Adaptateur DeviceNet Mâle vers STNG (120mm)

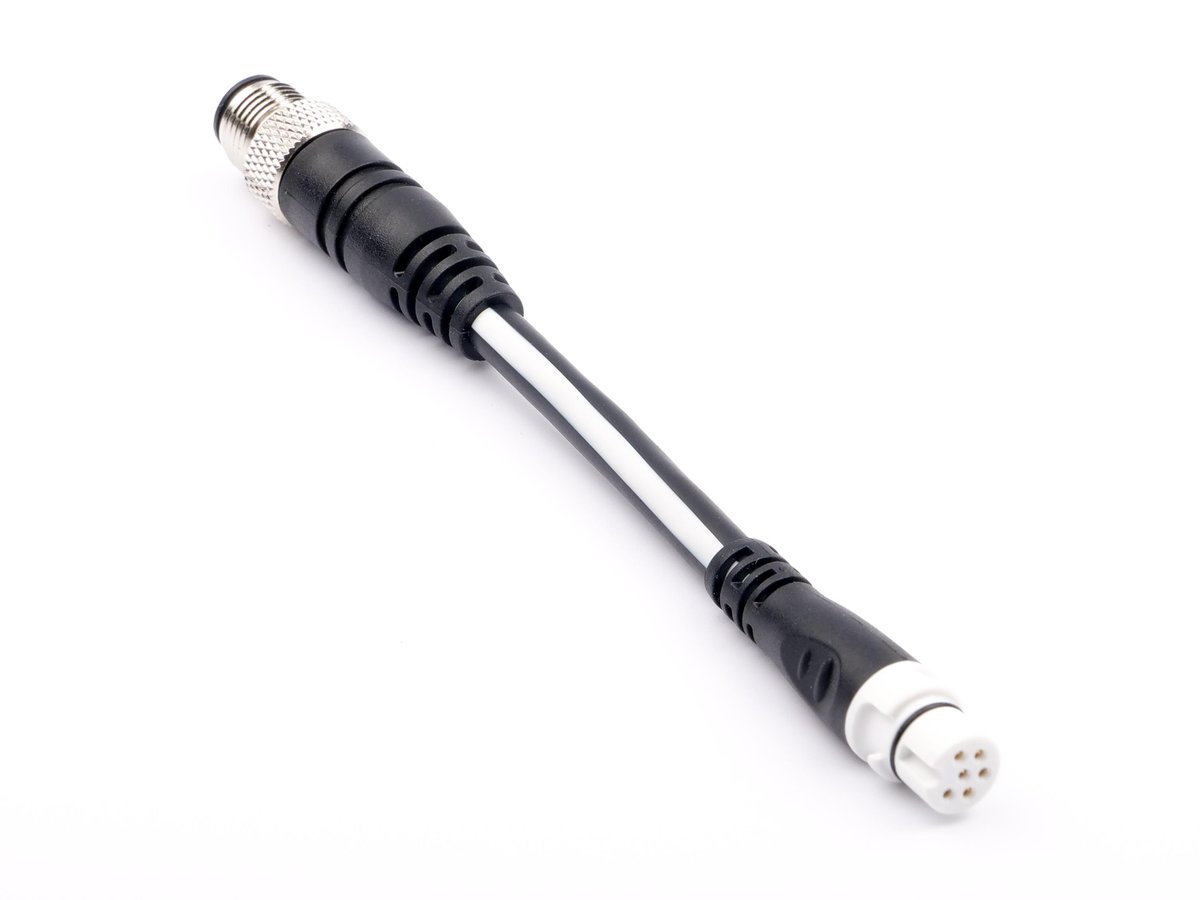

NMEA2000 (DeviceNet) Male to SeaTalk NG Spur Female Adaptor Cable (120mm)

Doprava zdarma od 150 € v ČR
Možné vyzvednutí u společnosti Skysat

Přizpůsobená instalace

Spolehněte se na Skysat pro instalaci vybavení na palubu

Požádat o cenovou nabídku

Instalatéři v okolí

díky našemu síti autorizovaných instalatérů

Najít instalatéra

Servisní podpora

Zvolte si potřebujete dodatečnou pomoc s instalací

Ušetříte 14%

Raymarine

A06078

Adaptér DeviceNet samec na STNG (120 mm)

Adaptér Raymarine A06078 je 120 mm dlouhý kabel určený k propojení zařízení NMEA2000 s konektorem DeviceNet (samec) s ženským portem odbočky SeaTalkng. Tento nezbytný komponent umožňuje integraci periferních zařízení NMEA2000 do proprietární sítě SeaTalkng od Raymarine bez nutnosti složité konverze protokolu. Součástí balení je adaptér A06078 o délce 120 mm.

Veřejná cenaZískat profesionální cenu

20,69€

20,69€ ~~24,00€~~

s DPH Doprava se vypočítá při platbě.

Skladem

Doprava zdarma od 150 € v ČR
Možné vyzvednutí u společnosti Skysat

Přizpůsobená instalace

Spolehněte se na Skysat pro instalaci vybavení na palubu

Požádat o cenovou nabídku

Instalatéři v okolí

díky našemu síti autorizovaných instalatérů

Najít instalatéra

Servisní podpora

Zvolte si potřebujete dodatečnou pomoc s instalací

Technické parametry

Typ konektoru	DeviceNet samec / SeaTalkng samice
Typ kabelu	Adaptér kabel
Délka kabelu	0.12
Kompatibilní síť	NMEA 2000, SeaTalkng
Drátová síť	NMEA 2000,SeaTalkng
Provozní napětí	12 V
Provozní teplota	-25 °C až +55 °C
Teplota při skladování	-30 °C až +70 °C
Certifikace	NMEA 2000, Shoda s EMC (Směrnice 2004/108/ES)
Typ výrobku	Kabelový adaptér
Kompatibilní modely	Zařízení NMEA 2000, Zařízení Raymarine SeaTalkng

Koupit

Podrobný popis

Určen pro integraci systémů, adaptér DeviceNet samec na STNG od společnosti Raymarine (referenční číslo A06078) zajišťuje propojení mezi zařízeními NMEA2000 a sítí SeaTalkng. Díky délce 120 mm umožňuje tento kabelový adaptér připojit zařízení s konektorem DeviceNet samec (standard NMEA2000) k odbočnému portu (spur) se samičím konektorem na backbone SeaTalkng. Tato řešení je nezbytná pro instalace vyžadující vzájemnou kompatibilitu různých elektronických zařízení na palubě lodi.

Integrace a kompatibilita se systémem SeaTalkng

Systém SeaTalkng od společnosti Raymarine je sběrnicová síť využívající hlavní backbone a odbočná vedení (spurs) pro připojení produktů. Adaptér A06078 zapadá do této architektury tím, že poskytuje přímé propojení pro produkty NMEA2000. Zatímco jiné adaptéry nebo převodníky (například pro SeaTalk(1) na SeaTalkng) řeší starší protokoly, tento adaptér se zaměřuje výhradně na fyzickou konverzi konektoru mezi standardem NMEA2000 (často označovaným jako DeviceNet) a konektorem SeaTalkng. Odlišuje se od klasických odbočných kabelů z řady SeaTalkng, které propojují pouze původní zařízení Raymarine.

Architektura sítě a technické specifikace

Použití tohoto adaptéru zjednodušuje rozšíření sítě SeaTalkng o integrování senzorů nebo zobrazovačů NMEA2000, aniž by bylo nutné používat složité protokolové převodníky. Kabeláž SeaTalkng a její konektory jsou barevně kódovány pro snadnější instalaci: backbone je modrý, odbočná vedení jsou bílá. Tento adaptér je kabelem typu "spur", určeným k připojení k T-konektoru nebo rozbočovacímu bloku SeaTalkng. Jeho délka 120 mm je vhodná pro krátká a přímá propojení, což snižuje prostorovou náročnost a složitost kabeláže v blízkosti připojovacích bodů. Je zásadní zajistit, aby byla síť SeaTalkng správně zakončena na obou koncích backbone, aby byla zaručena spolehlivá přenos dat – základní pravidlo pro všechny sítě založené na sběrnici CAN, včetně NMEA2000 a SeaTalkng.

Dokumentace

Type	Nom
	EN - User Manual - DeviceNet Male to STNG Adapter (120mm)

Odborný posudek

Pol CONIN

Digitální manažer

« Adaptér Raymarine A06078: most DeviceNet → SeaTalkng »

Adaptér Raymarine A06078 je základní propojovací prvek pro integrátory a majitele jachet, kteří chtějí sestavovat heterogenní elektronické systémy pro námořní plavidla. Jeho hlavní funkcí je umožnit fyzické propojení zařízení s konektorem DeviceNet (samec), který je standardem pro vybavení NMEA2000, sítí SeaTalkng. Tato schopnost je užitečná pro lodě vybavené stávajícími senzory nebo přístroji NMEA2000, které musí komunikovat s páteří Raymarine SeaTalkng.

Pokud jde o instalaci, tento kabel o délce 120 mm se připojuje přímo do samičího odbočného portu (spur) T-konektoru nebo spojovacího bloku SeaTalkng. Není vyžadována žádná softwarová konfigurace ani externí napájení, protože adaptér slouží pouze jako převodník konektorů. To výrazně zjednodušuje integraci ve srovnání s řešeními, která vyžadují složitější protokolové brány. Je ideální pro přímá a krátká propojení, kde je zařízení NMEA2000 umístěno v blízkosti páteře SeaTalkng. Na rozdíl od protokolových převodníků (například ze SeaTalk(1) na SeaTalkng) adaptér A06078 řeší kompatibilitu konektorů u protokolů, které jsou již logicky kompatibilní (NMEA2000 a SeaTalkng sdílejí společnou technickou základnu).

Je důležité si uvědomit, že tento adaptér neřeší problémy s nekompatibilitou dat mezi specifickými zprávami NMEA2000 a interpretacemi některých zařízení SeaTalkng, ale zaručuje pouze vytvoření fyzické komunikační vrstvy. Jedná se o cílené řešení pro jasné potřeby konektivity, nikoli o univerzální řešení všech problémů s interoperabilitou. Jeho volba je vhodná tehdy, když chcete rozšířit schopnosti stávající sítě Raymarine o standardní periferní zařízení NMEA2000, aniž byste systém zatěžovali dalšími převodníky.

Durabilité

Facilité d'installation

Rapport performance / prix

Platba a zabezpečení

Vaše platební údaje a data jsou zpracovávány bezpečným způsobem.

Adaptér DeviceNet samec na STNG (120 mm)

20,69€

20,69€ ~~24,00€~~

Často kladené dotazy

Potřebujete pomoc? Kontaktujte nás

K čemu slouží adaptér Raymarine DeviceNet samec na STNG (A06078)?

Tento adaptér slouží k připojení zařízení NMEA2000 do sítě SeaTalkng od společnosti Raymarine. Umožňuje propojit přístroj s konektorem DeviceNet samec (standard NMEA2000) s odbočným portem (spur) samice na backbone SeaTalkng.

Jaké typy konektorů tento adaptér používá?

Adaptér má na jednom konci samčí konektor DeviceNet, což je standard pro zařízení NMEA2000. Druhý konec se připojuje do samičího odbočného portu (spur) sítě SeaTalkng.

Jaká je délka tohoto adaptérového kabelu?

Délka tohoto adaptérového kabelu je 120 mm. Tato velikost je ideální pro krátká a přímá propojení, což pomáhá omezit prostorovou náročnost kabeláže.

Je tento adaptér kompatibilní se staršími systémy SeaTalk(1)?

Ne, tento adaptér je určen výhradně pro propojení zařízení NMEA2000 (prostřednictvím sběrnice DeviceNet) s Raymarine sítí SeaTalkng. Nepodporuje přímé připojení ke systémům SeaTalk(1). Pro tyto systémy jsou zapotřebí jiné převodníky nebo adaptéry.

Jak se tento adaptér připojuje k síti SeaTalkng?

Tento adaptér je kabel typu „odbočka“. Připojuje se do samice odbočného portu na T-konektoru nebo svorkovnici, která je součástí hlavního backbonu SeaTalkng.

Jaký je rozdíl mezi kabelem "backbone" a kabelem "spur" v síti SeaTalkng?

V síti SeaTalkng je backbone hlavní kabel procházející lodí, ke kterému jsou připojena zařízení. Obvykle je modré barvy. Odbočné kabely (spurs) jsou kratší kabely, obvykle bílé, které propojují jednotlivá zařízení s backboneem pomocí T-konektorů nebo spojovacích bloků. Tento adaptér je kabel typu "spur".

Je nutné dodržet nějaká zvláštní opatření před instalací tohoto adaptéru?

Ano, je důležité před zahájením instalace jakékoli součásti systém vždy odpojit od elektrického napájení. Dále se ujistěte, že je vaše síť SeaTalkng správně zakončena zakončovacími členy na obou koncích sběrnice, aby byla zajištěna spolehlivá přenos dat.

Mohu použít tento adaptér k připojení zařízení jiných značek kompatibilních s NMEA2000 k síti SeaTalkng?

Ano, tento adaptér je speciálně navržen pro připojení zařízení kompatibilních s NMEA2000 (která používají samčí konektory DeviceNet) k Raymarine SeaTalkng síti, čímž umožňuje vzájemnou kompatibilitu různých námořních elektronických zařízení.
