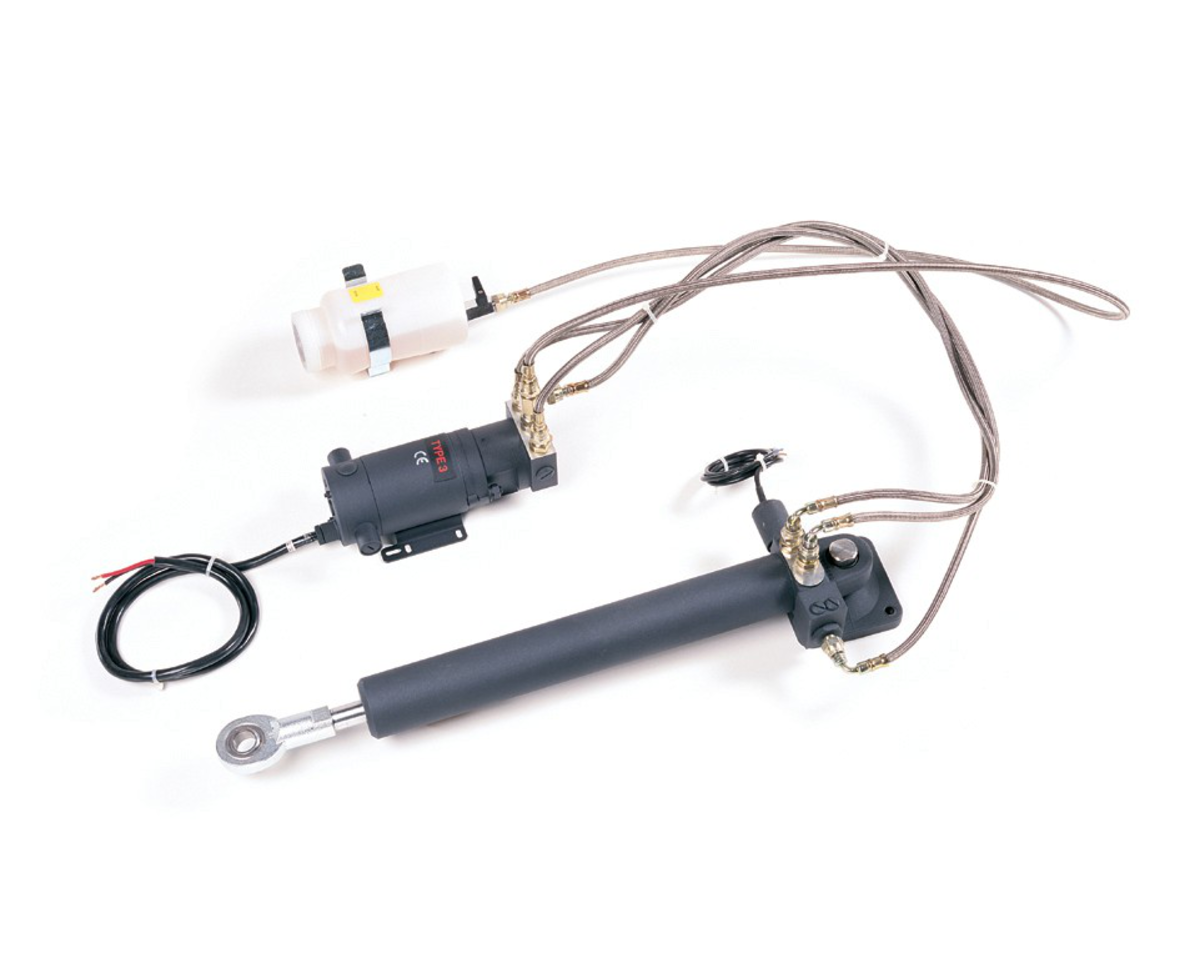

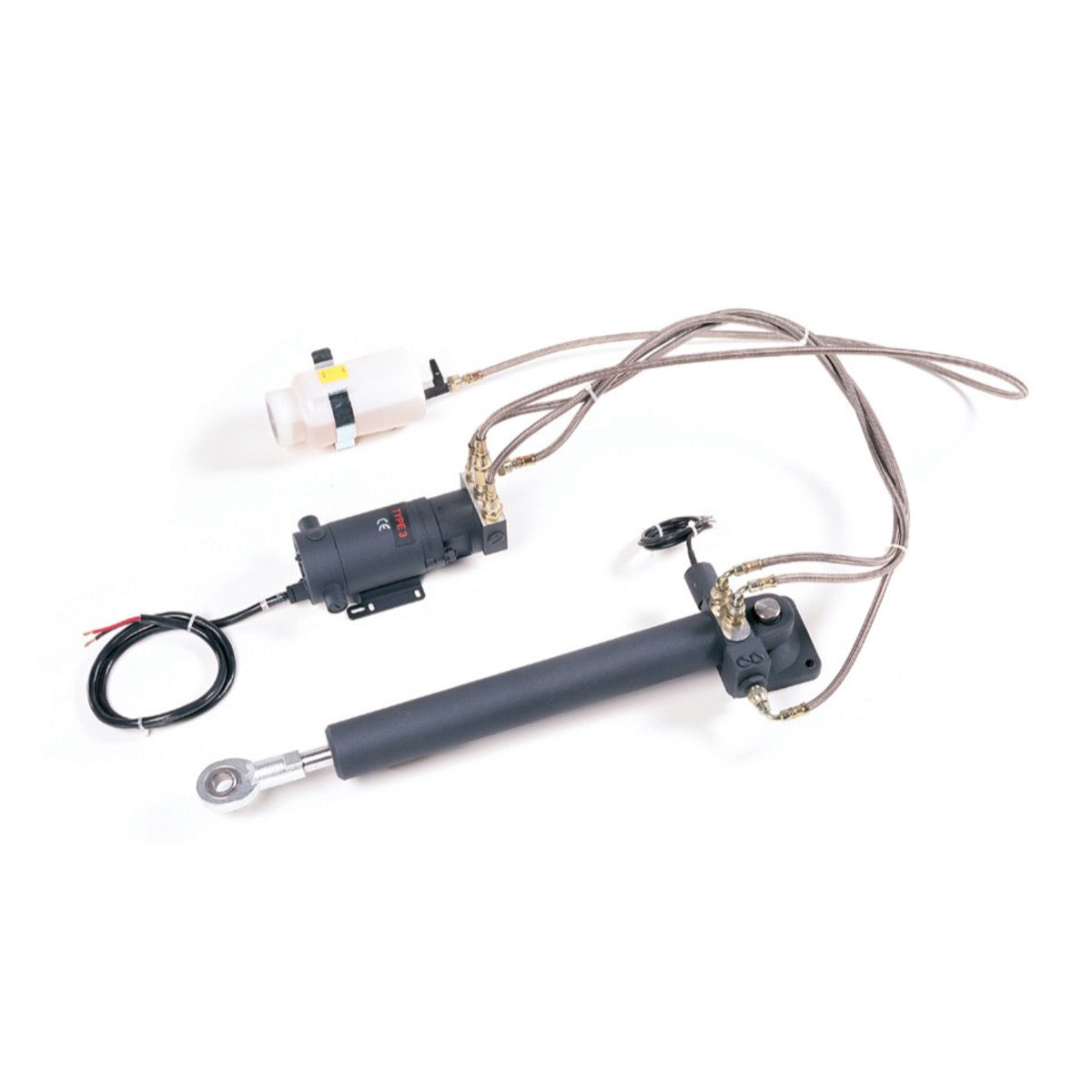

Le Raymarine E12207 est un vérin linéaire hydraulique de Type 2, conçu pour fonctionner avec des systèmes 12V. Il est une composante essentielle pour les pilotes automatiques, s'intégrant aux systèmes de direction mécanique. Sa fonction principale est de fournir la force de poussée nécessaire pour un contrôle précis de la barre, permettant au pilote automatique de maintenir le cap souhaité.

Le vérin linéaire hydraulique Raymarine E12207 est conçu pour une intégration directe et optimale avec les systèmes de direction mécanique. Il est une composante clé pour les installations de pilotes automatiques 12V qui nécessitent un entraînement hydraulique pour actionner la barre du navire.

L'installation du Raymarine E12207 est un processus qui nécessite une attention particulière et comprend les étapes clés suivantes :

L'alignement précis du vérin hydraulique.La connexion du vérin au système de pilotage du navire.Le montage sécurisé de la pompe hydraulique et du réservoir.Le remplissage du réservoir avec le fluide hydraulique approprié.La purge complète du système hydraulique pour éliminer toute bulle d'air.La connexion de l'embrayage du vérin au calculateur de route du pilote automatique.Une propreté absolue du système hydraulique est essentielle pendant l'installation pour garantir le bon fonctionnement des clapets.

Pour garantir des performances optimales en matière de compatibilité électromagnétique (EMC), Raymarine recommande d'alimenter le vérin linéaire hydraulique E12207 par une batterie distincte de celle utilisée pour le démarrage du moteur. Cette séparation aide à prévenir les comportements erratiques et la perte de données qui peuvent survenir si l'alimentation n'est pas isolée.

Le vérin linéaire hydraulique Raymarine E12207 est équipé d'un mécanisme de libération rapide, ou « quick release tab », pour une sécurité accrue. En cas de défaillance du système, ce mécanisme permet de reprendre rapidement le contrôle manuel de la direction. Il suffit de tirer sur la languette rouge pour libérer le clip en R, puis de soulever manuellement l'unité d'entraînement pour la dégager de l'axe de la barre et de l'appareil à gouverner.

Oui, le vérin linéaire hydraulique Raymarine E12207 est conforme aux réglementations de compatibilité électromagnétique (EMC) appropriées pour une utilisation dans l'environnement marin de plaisance. Il respecte notamment la norme EN60945. Pour maintenir cette performance EMC, une installation correcte est cruciale, incluant le respect des directives d'installation et une séparation maximale entre les différents équipements électriques.

Le Raymarine E12207 est un vérin linéaire hydraulique de Type 2 conçu pour les systèmes de direction mécanique et les pilotes automatiques 12V. Il est une composante essentielle qui fournit la force de poussée nécessaire pour un contrôle précis de la barre de votre navire.

Dans la gamme Raymarine, "Type 2" indique que ce vérin est dimensionné pour les besoins des navires de plaisance de taille moyenne. Il fournit une force de poussée adaptée à cette catégorie, se distinguant des modèles de Type 3 (M81202/M81203) qui sont conçus pour des besoins de poussée supérieurs.

Le vérin linéaire hydraulique Raymarine E12207 mesure environ 386 mm de long et 102 mm de large. Des schémas techniques détaillés sont disponibles dans le manuel d'installation pour des mesures précises de montage.

Oui, le vérin linéaire hydraulique Raymarine E12207 de Type 2 (12V) est le modèle qui remplace l'ancien vérin M81200.

Lors de la manipulation du fluide hydraulique, il est conseillé de prendre les précautions suivantes :

Yeux : Utiliser une protection oculaire. En cas de contact, rincer abondamment à l'eau.Peau : Porter des gants en nitrile. En cas d'exposition, laver soigneusement la peau contaminée avec de l'eau et du savon. Un contact prolongé peut être nocif.Ingestion : Ne pas faire vomir et consulter un médecin.Inhalation : Transporter la personne affectée à l'air frais. Si elle ne récupère pas rapidement, consulter un médecin.

Le vérin linéaire hydraulique Raymarine E12207 est un entraînement de Type 2 pour systèmes 12V, conçu pour les systèmes de direction mécanique. Il est conforme aux réglementations de compatibilité électromagnétique (EMC) EN60945 pour les environnements marins de plaisance et intègre un mécanisme de libération rapide pour la sécurité. Il est essentiel pour le contrôle précis de la barre via un pilote automatique compatible.

L'installation du Raymarine E12207 implique plusieurs étapes essentielles :

L'alignement du vérin hydraulique.La connexion au système de pilotage.Le montage de la pompe hydraulique et du réservoir.Le remplissage du réservoir.La purge complète du système hydraulique.Une propreté absolue est cruciale à chaque étape.

Une propreté absolue est essentielle lors de l'installation ou de l'entretien des systèmes hydrauliques. La moindre particule de saleté peut empêcher les clapets anti-retour du système de pilotage de fonctionner correctement, ce qui pourrait réduire les performances ou causer des dysfonctionnements.

Le vérin linéaire hydraulique E12207 doit être monté sur une structure très solide de votre navire, telle qu'un élément substantiel du cadre. La structure, le bras de la barre ou le quadrant du gouvernail doivent tous être capables de supporter les niveaux de poussée de pointe générés par le vérin. Dans certains cas, un cadre spécialement renforcé peut être nécessaire.

Pour des performances optimales et une bonne compatibilité électromagnétique (EMC), il est conseillé d'alimenter le vérin E12207 par une batterie distincte de celle utilisée pour le démarrage du moteur. Cela aide à prévenir les comportements erratiques et la perte de données qui peuvent survenir si la batterie de démarrage du moteur n'est pas séparée.

Oui, il est absolument nécessaire de purger le système hydraulique après l'installation du vérin E12207. Cette étape est cruciale pour éliminer l'air du système et assurer le bon fonctionnement et les performances optimales du vérin et du pilote automatique.

Le vérin linéaire hydraulique Raymarine E12207 est spécifiquement conçu pour être intégré aux systèmes de direction mécanique des navires.

Le vérin E12207 est compatible avec les calculateurs de route de pilote automatique 12V de Raymarine. Il se connecte à ces calculateurs via l'embrayage pour assurer le contrôle de la barre.
