Raymarine

E70204

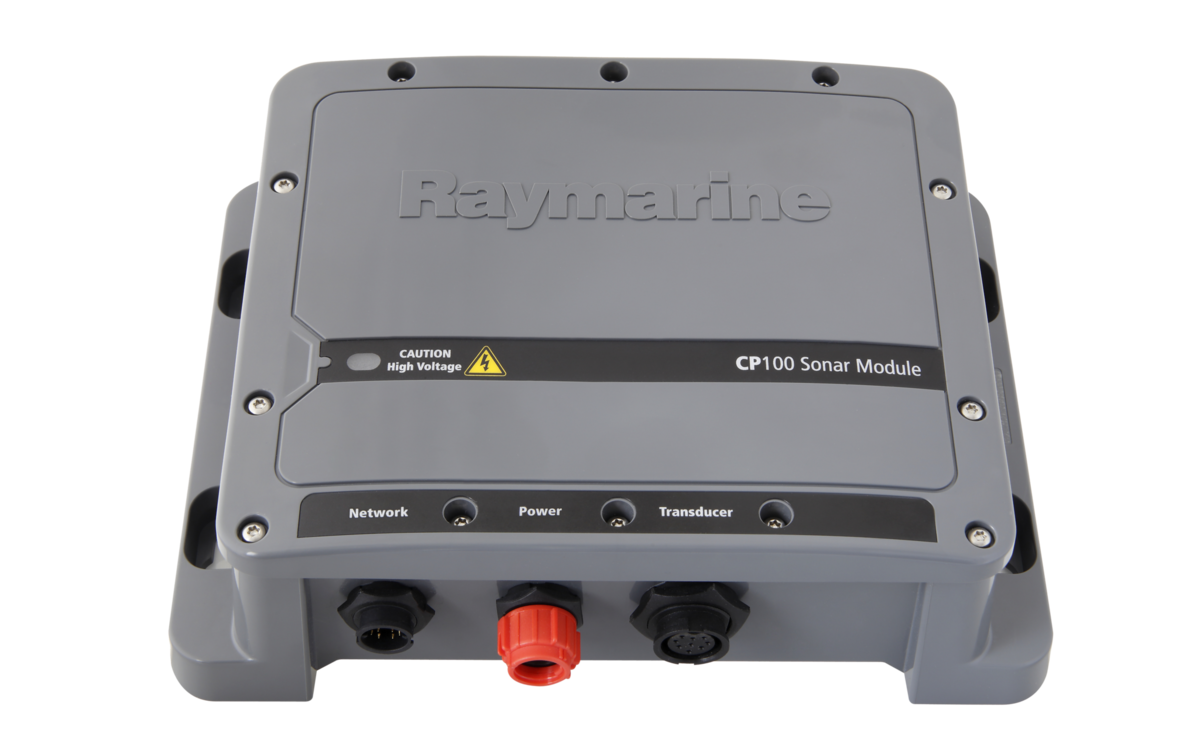

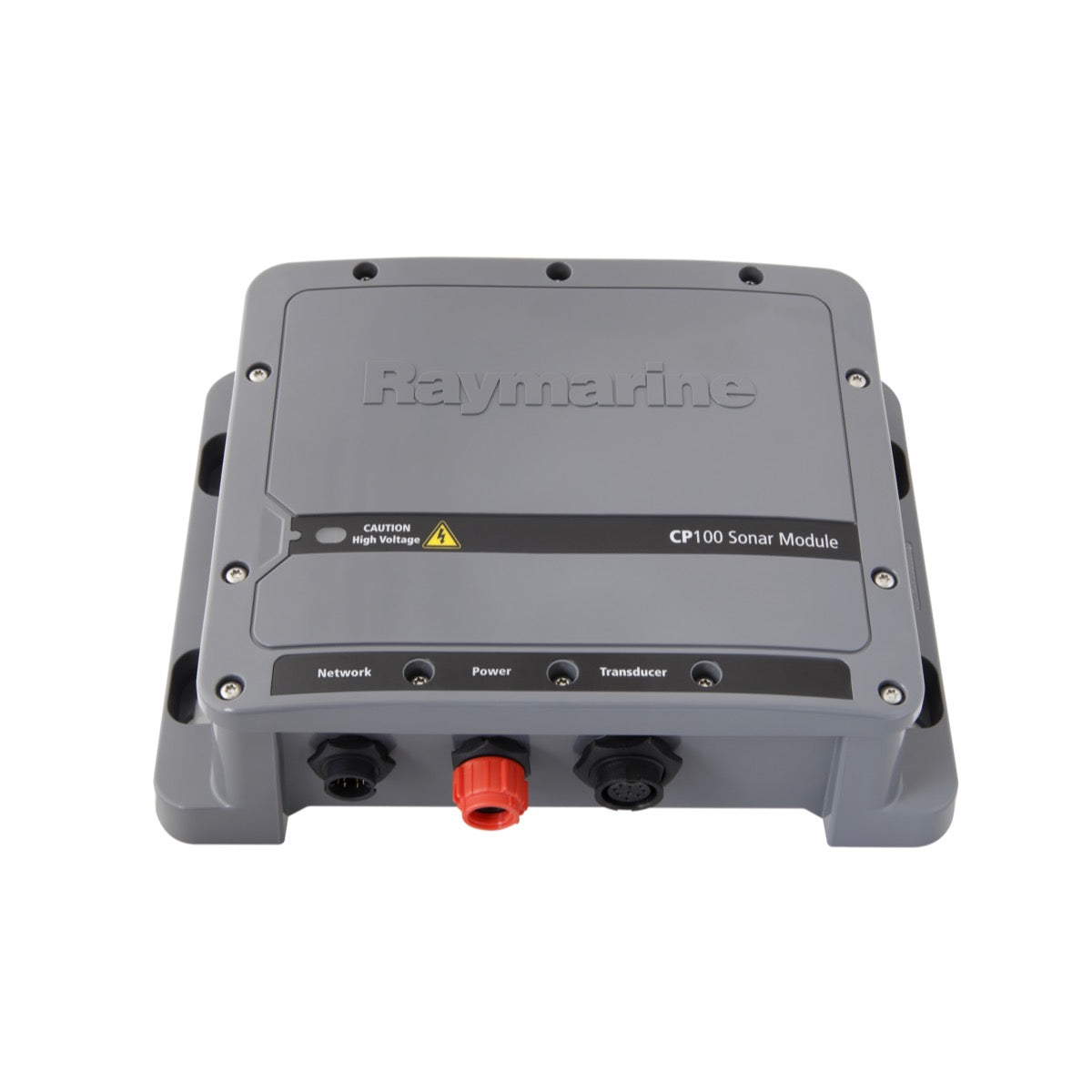

Modul sonaru DownVision CP100

Modul hloubkoměru Raymarine CP100 DownVision (referenční číslo E70204) je externí jednotka navržená pro integraci technologie CHIRP DownVision do kompatibilních multifunkčních displejů. Poskytuje detailní podvodní snímkování pro detekci struktur a ryb. S rozměry 225,0 x 168,8 x 80,0 mm vyžaduje tento modul pro svou funkci transduktor CPT-60 nebo CPT-100 (není součástí dodávky).

Veřejná cenaZískat profesionální cenu

649,81€

649,81€ ~~738,00€~~

s DPH Doprava se vypočítá při platbě.

Vyprodáno

Doprava zdarma od 150 € v ČR
Možné vyzvednutí u společnosti Skysat

Přizpůsobená instalace

Spolehněte se na Skysat pro instalaci vybavení na palubu

Požádat o cenovou nabídku

Instalatéři v okolí

díky našemu síti autorizovaných instalatérů

Najít instalatéra

Servisní podpora

Zvolte si potřebujete dodatečnou pomoc s instalací

Technické parametry

Podporované technologie sonaru	CHIRP DownVision
Provozní napětí	12 V ss
Provozní teplota	-10 °C až +50 °C
Maximální spotřeba elektrické energie	15 W
Typ konektoru sonaru	Vlastník Raymarine (pro snímače CPT-60/CPT-100)
Typická spotřeba elektrické energie	10 W
Kompatibilní zobrazovače	Multifunkční displeje Raymarine řady a, c, e, gS (kompatibilní s DownVision)
Doporučená hodnota pojistky	3 A
Šířka produktu	168,8 mm
Výška produktu	80,0 mm
Hloubka produktu	225,0 mm
Stupeň krytí IP	IPX6
Kompatibilita sběrnice	SeaTalkhs (Ethernet)
Drátová síť	Ethernet (RayNet)
Bezdrátová konektivita	Ne
Bezpečná vzdálenost od kompasu	50 cm
Typ montáže	Montáž na povrch
Certifikace	CE
Dostupná alarmová hlášení	N/A (řízeno kompatibilním zobrazovačem)
Typ rybolovu	Moře, jezero, řeka, vertikální, vlečení
Integrovaná GPS anténa	Ne
Maximální hloubka	180 m
Podpora systémů MOB (Člověk přes palubu)	Ne
Obsah balení	Modul sondu CP100, kabel napájení, kabel RayNet (Ethernet), montážní sada, dokumentace
Rok uvedení na trh	2013.0
Úroveň uživatele	Přechodný
Záruka	2.0
Rozsah měření teploty vody	-5 °C až +35 °C

Koupit

Podrobný popis

Navržen pro rekreační plavbu a profesionální aplikace rozšiřuje modul sonaru DownVision CP100 od Raymarine možnosti vašeho navigačního systému. Tento dedikovaný modul umožňuje integrovat technologii CHIRP DownVision do kompatibilních multifunkčních displejů a poskytuje detailní pohled na podmořský svět.

Integrace a technologie CHIRP DownVision

Modul Raymarine CP100 je externí řešení, které přináší technologii CHIRP DownVision do vaší instalace. Na rozdíl od tradičních sonarů využívajících jednu frekvenci využívá CHIRP DownVision široké spektrum frekvencí k tvorbě vysoce rozlišených obrazů podmořských struktur a hejn ryb. Doplňuje standardní funkce kuželového sonaru o úhlu 25°, který je součástí většiny multifunkčních displejů, a poskytuje jasnější a detailnější pohled přímo pod loď.

Konstrukce a instalace

S rozměry 225,0 mm délky, 168,8 mm šířky a 80,0 mm hloubky je modul CP100 navržen pro flexibilní integraci. Připojuje se k DownVision kompatibilním produktům a k snímačům CPT-60 nebo CPT-100 (nejsou součástí dodávky) pro zpracování sonarových signálů. Instalace vyžaduje pečlivé vedení kabelů a elektrické připojení s doporučenou ochranou napájení pomocí pojistky nebo jističe. Společnost Raymarine doporučuje certifikovanou instalaci pro posílení záruky a zajištění optimálního výkonu systému.

Dokumentace

Type	Nom
	EN - Technical Drawing - DownVision Sonar Module CP100
	EN - Installation manual - DownVision CP100 depth sounder module
	EN - Installation manual - DownVision CP100 sounder module
	EN - Mounting template - DownVision CP100 fishfinder module

Odborný posudek

Pol CONIN

Digitální manažer

« Technické hodnocení modulu sonaru Raymarine CP100 DownVision »

Modul sonaru Raymarine CP100 DownVision představuje vynikající řešení pro navigátory, kteří chtějí na své lodi doplnit nebo vylepšit funkci DownVision. Je určen zejména majitelům multifunkčních displejů, které tuto technologii nemají integrovanou, nebo těm, kteří hledají samostatnou zpracovatelskou jednotku pro optimalizaci výkonu sonaru. CP100 jako externí modul nabízí významnou flexibilitu při instalaci, umožňuje umístit procesor sonaru mimo zdroje potenciálních rušení a současně jej propojit s vhodným transduktorem CPT-60 nebo CPT-100 přizpůsobeným trupu lodi.

Je zásadní zdůraznit, že účinnost systému závisí na pečlivé instalaci, zejména na vedení kabeláže snímače. Jak uvádí společnost Raymarine, přestřihnutí kabelu transduktoru může výrazně snížit výkon a zrušit záruku. Instalace samotného modulu je standardní pro tento typ námořní elektroniky a vyžaduje chráněné elektrické napájení a síťové propojení s displeji. Ačkoli produkt neobsahuje komponenty opravitelné uživatelem, což je u námořních elektronických modulů běžné, zdůrazňuje to nutnost obrátit se v případě údržby či poruchy na autorizovaného instalatéra, čímž se zajistí trvanlivost a soulad instalace.

Durabilité

Facilité d'installation

Rapport performance / prix

Platba a zabezpečení

Vaše platební údaje a data jsou zpracovávány bezpečným způsobem.

Modul sonaru DownVision CP100

649,81€

649,81€ ~~738,00€~~

Často kladené dotazy

Potřebujete pomoc? Kontaktujte nás

Co je modul hloubkoměru Raymarine CP100 a k čemu slouží?

Modul sonaru Raymarine CP100 je externí řešení navržené pro rozšíření schopností vašeho navigačního systému. Integruje technologii sonaru CHIRP DownVision pro multifunkční displeje s kompatibilitou, která poskytuje detailní a téměř fotografickou představu o podmořských strukturách a hejnech ryb. Tento modul je určen pro rekreační plavbu a profesionální aplikace.

Jaké jsou fyzické rozměry modulu sonaru Raymarine CP100?

Modul CP100 má kompaktní rozměry pro flexibilní instalaci. Jeho délka činí 225,0 mm, šířka 168,8 mm a hloubka 80,0 mm. Tyto rozměry udávají skutečnou velikost výrobku a nezahrnují prostor potřebný pro montáž či větrání.

S jakými multifunkčními displeji je modul hloubkoměru CP100 kompatibilní?

Modul hloubkoměr CP100 je navržen pro kompatibilitu s multifunkčními displeji Raymarine podporujícími technologii CHIRP DownVision a připojení externích sond. Propojuje se s kompatibilními produkty DownVision. Pro konkrétní kompatibilitu s vaším modelem multifunkčního displeje doporučujeme prostudovat dokumentaci vašeho zařízení Raymarine.

Je instalace modulu hloubkoměru CP100 složitá?

Instalace modulu CP100 vyžaduje pečlivé vedení kabeláže, elektrické připojení a propojení s kompatibilním snímačem. Společnost Raymarine doporučuje instalaci provedenou certifikovaným instalačním technikem, aby byla zajištěna optimální funkce systému a byla platná rozšířená záruka. Je nezbytné pečlivě dodržovat pokyny uvedené v instalačním manuálu, aby byla instalace provedena správně a bezpečně.

Jaká bezpečnostní opatření musím dodržet při instalaci modulu hloubkoměru CP100?

Při instalaci modulu hloubkoměru CP100 je nezbytné dodržet následující opatření:

Před zahájením instalace se ujistěte, že je elektrické napájení palubního systému vypnuto.Chraňte napájení modulu pojistkou nebo automatickým jističem s vhodným jmenovitým proudem.Nikdy nepřipojujte jednotku k systému s kladným uzemněním.Nikdy nezkracujte kabel snímače, protože by to výrazně snížilo výkon hloubkoměru, zrušilo by to záruku a znehodnotilo by to značku CE. Poškozený kabel musí být vyměněn, nelze jej opravit.Snímač musí být testován a používán pouze ve vodě, aby se zabránilo přehřátí.Nikdy se nepokoušejte otevřít kryt přístroje ani přístupovat k vnitřním komponentům, protože obsahuje vysoká napětí, která nelze opravit uživatelem.

Jaký je rozdíl mezi technologií CHIRP DownVision u modelu CP100 a tradičním sonarem?

Hlavní rozdíl spočívá ve způsobu snímání. Klasický hloubkoměr obvykle vysílá jeden kuželový paprsek na jedné frekvenci, aby detekoval předměty pod hladinou. Naproti tomu modul CP100 využívá technologii CHIRP DownVision, která vysílá široké spektrum frekvencí. Tento přístup umožňuje generovat vysoce detailní snímky podmořského světa, poskytující téměř fotografické zobrazení struktur, mořského dna a hejn ryb přímo pod lodí, čímž doplňuje a obohacuje informace poskytované klasickým kuželovým hloubkoměrem.

Jak mám udržovat sondu připojenou k modulu CP100, aby byla zachována její výkonnost?

Pro udržení optimálního výkonu sondy připojené k modulu CP100 dodržujte následující pokyny pro údržbu:

Pravidelně čistěte sondu měkkým hadříkem a neutrálním domácím čisticím prostředkem. V případě silného znečištění mořskými řasami můžete použít zelený abrazivní tampón Scotch Brite™, přičemž dbejte na to, abyste nepoškrábali povrch sondy. Abyste zabránili usazování mořských řas, naneste tenkou vrstvu vodou ředitelného nátěru proti usazování na sondu. Tento nátěr obnovujte každých 6 měsíců nebo na začátku každé plavební sezóny. Nikdy nepoužívejte nátěry na bázi ketonů ani aerosolové barvy, protože mohou sondu poškodit. Pokud je vaše sonda vybavena lopatkovým kolem, lze jej jemně přebrousit za mokra jemným brusným papírem.
