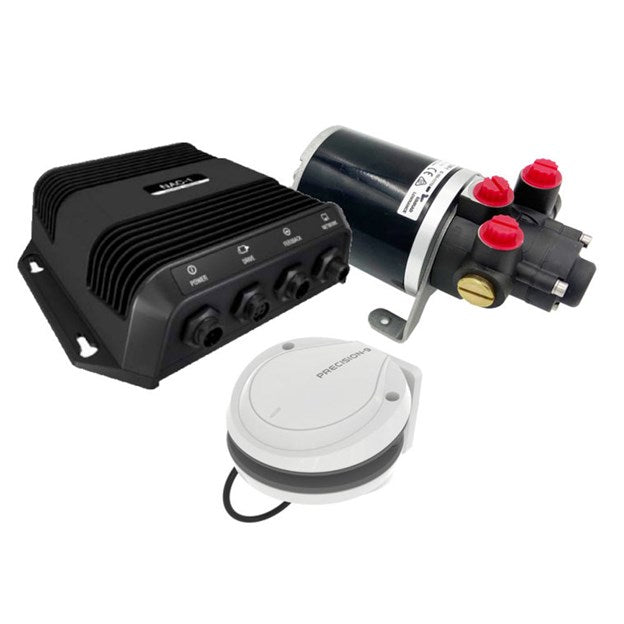

Balíček přesného hydraulického autopilota NAC-1, MKII Pump-1
Skladem
Technické parametry
Technické parametry
| Maximální spotřeba elektrické energie | 750 W |
| Typická spotřeba elektrické energie | 48-84 W |
| Náhradní zátěž NMEA 2000 (LEN) | 4 |
| Provozní napětí | 12 V (rozsah 9–16 V DC) |
| Provozní teplota | -25°C - +55°C (-13°F - 131°F) |
| Doporučená hodnota pojistky | 30 A |
| Stupeň krytí IP | IPX5 |
| Kompatibilita sběrnice | NMEA 2000 |
| Drátová síť | NMEA 2000 |
| Bezdrátová konektivita | Žádná |
| Bezpečná vzdálenost od kompasu | 0,5 m (1,7 ft) |
| Certifikace | CE |
| Autopilot Computer Model | NAC-1 |
| Heading Sensor Model | Precision-9 |
| Pump Nominal Flow Rate | 0,8 |
| Pump Type | Převoditelná hydraulika |
| Steering Technology | Continuum™ Steering |
| Steering Type Compatibility | Hydraulika, kabel |
| Vessel Length Max | 9 |
| Hmotnost | 6.3 |
Podrobný popis
Podrobný popis
Navržen pro lodě s hydraulickým nebo lankovým řízením do 9 metrů (30 stop), balíček přesného hydraulického autopilota Simrad NAC-1 MKII Pump-1 poskytuje kompletní a spolehlivé řešení autopilota. Systém zajišťuje přesné držení kursu a plynulou integraci s kompatibilními multifunkčními displeji Simrad a displeji Lowrance HDS Elite/FS.
Hlavní součásti systému
Balíček Simrad NAC-1 MKII Pump-1 obsahuje všechny nezbytné prvky pro kompletní instalaci. Skládá se z autopilotového počítače NAC-1, hydraulické pumpy PUMP-1 (MkII) o objemu 0,8 litru, snímače kursu Precision-9, tlačítka Standby-Auto pro rychlou obsluhu a síťových komponentů Micro-C pro konektivitu NMEA 2000®.
Autopilotový počítač NAC-1
Počítač NAC-1 představuje jádro systému, integrované s technologií Continuum™ Steering pro stabilní výkon autopilota. Je kompatibilní s loděmi do 9 metrů a podporuje technologii Simrad Virtual Rudder Feedback, čímž eliminuje potřebu samostatné jednotky zpětné vazby kormidla u motorových člunů s vnějšími motory nebo sterndrive s plovoucími trupy. Je rovněž kompatibilní s jednotkami zpětné vazby kormidla Simrad RF25. Počítač pracuje při napětí 9–16 V DC, s typickou spotřebou 140 mA plus zatížení hnací jednotky, a poskytuje maximální výstupní proud hnací jednotky 8 A trvale (16 A po dobu 1 sekundy). Disponuje síťovým portem Micro-C NMEA 2000®.
Hydraulická pumpa PUMP-1 (MkII)
Hydraulická pumpa PUMP-1 (MkII) je reverzibilní zubová pumpa o objemu 0,8 litru, napájená 12 V DC. Je navržena pro kompatibilitu s ručními pumpami SeaStar kormidla do 14 kubických palců. Dodává se s 3 připojovacími kusy ORB-5 na 9/16 UNF. Při jmenovitém průtoku 0,8 l/min, typickém proudu 4–7 A a špičkovém proudu 11 A při 50 barech zajišťuje efektivní a tichý provoz. Délka pumpy včetně všech částí činí 168 mm. Celková hmotnost balíčku je 6,3 kg.
Instalace a funkce
Balíček je navržen pro snadnou instalaci s dodanými hydraulickými konektory a hadicemi a konektory typu "plug-and-play", které eliminují nutnost odizolovávání vodičů nebo používání šroubových svorek. Možnosti ovládání zahrnují tlačítko na palubní desce pro aktivaci režimů Auto/Standby. Systém umožňuje navigaci na kurs, kurzor nebo trasu a podporuje automatické zatáčkové modely. Nabízí také možnost přidání druhého řídícího stanoviště pomocí ovládání MFD Power steer, aniž by bylo nutné další hydraulické komponenty nebo volant.
