Simrad

000-14939-001

Podstavec radaru LAN Simrad pásmo X 12 kW (R5000)

Name: Podstavec radaru LAN Simrad pásmo X 12 kW (R5000)
Brand: Simrad
SKU: 000-14939-001
Price: 9954.41 EUR
Availability: InStock

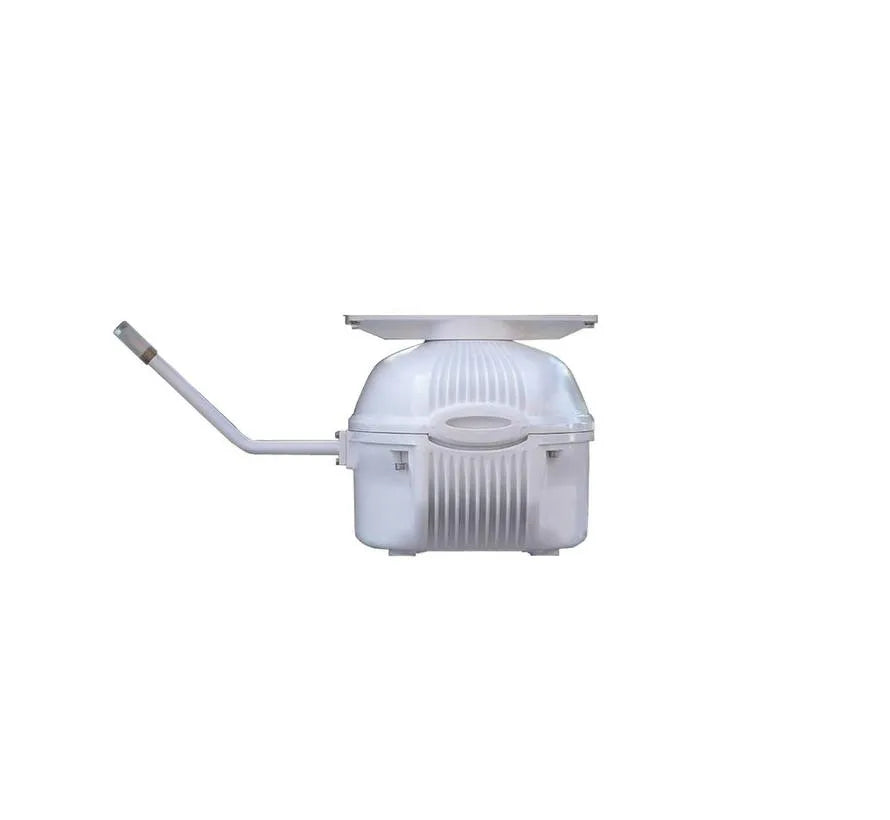

Le Simrad 12kW X-Band SRT LAN Pedestal (R5000) est un piédestal radar de 12 kW en bande X, conçu pour les navires commerciaux SOLAS CAT 1 et CAT 2. Il offre une détection cible haute résolution avec émetteur-récepteur en tête de mât et une connectivité Ethernet simplifiée. Ce piédestal, partie de la série R5000 actuelle, est compatible avec les antennes open array de 6, 9 et 12 pieds et ne comprend que le piédestal.

Prix publicBénéficier du tarif pro

9.954,41€

9.954,41€ ~~10.987,20€~~

s DPH Doprava se vypočítá při platbě.

Skladem

Point relais offert dès 150€ en France
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Provozní napětí	24
Technologie radaru	Impulsion (Magnétron)
Maximální dosah radaru	96
Rychlost otáčení radaru	24/48
Šířka horizontálního paprsku	Dépend de l'antenne (0.6 à 1.2)
Vodotěsné	IPX6
Šířka pásma prohledávání	60 MHz
Délka impulzu	0.08 usec (impulsion courte)
Bezpečná vzdálenost od kompasu	100
Minimální dosah radaru	< 40 m
Drátová síť	Ethernet,IEC 61162-1,IEC 61162-2,IEC 61162-450,IEC 62923-1/2
Provozní teplota	-25 à +55
Sledování MARPA	Oui
Vysílací výkon radaru	12000 W
Radarové pásmo	Bande X
Typ antény/radomu	Open array (piédestal pour antennes 6, 9 et 12 pieds)
Technologie radarového Doppleru	Non
Sledování rychlosti (VelocityTrack)	Non
Špičkový výkon radaru	12000 W
Obsah balení	Piédestal/émetteur-récepteur LAN X-Band SRT 12kW (R5000)
Dostupná alarmová hlášení	CPA/TCPA, zone de garde, perte de cible, défaillance système
Čárový kód produktu	9420024178478
Typ vstupu kabelu	Presse-étoupe étanche
Certifikace	IMO, U.S. Coast Guard
Celní kód (HS)	8526100020
Compatible Antenna Length Ft	6, 9, 12
Environmental Protection Level	IPX6
Jednoduchost instalace	Simplifiée
Požadované instalační nástroje	Clés, tournevis, perceuse
Typ lodi	Navires SOLAS Catégorie 1 et 2, Navires à Grande Vitesse (HSC)
Výrobce	Simrad
Max Consoles Supported	4
Max Radar Sensors Supported	4
Název modelu	12kW X-Band SRT LAN Pedestal (R5000)
Modular Design	Oui
Upevňovací šrouby součástí	Oui
Specifické umístění montáže	Tête de mât
Typ montáže	Tête de mât
Network Stations Supported	Illimité
Operating Frequency	9410 ± 30
Hmotnost balení	35
Plug & Play	Oui
Oblast použití produktu	Radar marin commercial
Typ výrobku	Radar Pedestal
Maximální délka propojovacího kabelu	65
Radar Pulse Length Long	800
Radar Pulse Length Medium	250
Frekvence opakování impulzů	3000
Radar Series	R5000
Radar Target Tracking Capacity	30
Radar Warmup Time	2
Range Discrimination	Moins de 40
Signal Processing Type	Numérique avancé
Solas Compliance	Oui
System Expandability	Oui, pour configurations mono ou multi-radars
System Redundancy Support	Oui
Target Detection Method	Traitement numérique avancé du signal
Transceiver Integrated	Oui

Description détaillée

Navržen pro komerční námořní radarová řešení, podstavec Simrad 12kW X-Band SRT LAN (R5000) představuje ústřední prvek série radarů Simrad R5000. Tento podstavec poskytuje 12kW výkonu v pásmu X, pracující na frekvenci 9410 ± 30 MHz, a je určen zejména pro SOLAS lodě kategorií 1 a 2 včetně rychlých plavidel (HSC) s požadovanými certifikacemi IMO a pobřežní stráží USA (ARPA, ATA, EPA).

Technické parametry a systémová integrace

Podstavec R5000 je dostupný ve verzi transceiveru na vrcholu stožáru, což zjednodušuje instalaci a snižuje náklady na kabeláž. Je kompatibilní s anténami typu open array o velikostech 6, 9 a 12 stop. Detekční schopnosti zahrnují krátké (80 ns), střední (250 ns) a dlouhé (800 ns) délky impulzů s opakovací frekvencí impulzů (PRF) 3000 Hz pro krátké impulzy. Zajišťuje minimální dosah pod 40 metrů a rozlišení dosahu méně než 40 metrů, čímž zaručuje ostrý obraz i na krátkou vzdálenost.

Konektivita a pokročilé funkce

Spojení s procesorem radaru probíhá prostřednictvím tenkého a snadno ukládaného ethernetového kabelu s podporou délek až 65 metrů. Systém R5000 využívá modulární konstrukci "plug & play" umožňující škálovatelnou instalaci v jedno- či víceradarových konfiguracích. Dokáže řídit až čtyři radarové senzory, čtyři hlavní/podřízené konsole a neomezený počet "klonovaných" stanic v síti, čímž poskytuje flexibilitu a operační redundanci. Pokročilé digitální zpracování signálu přispívá k lepší detekci cílů. Pro provoz v extrémních podmínkách lze systém vybavit topnými články anténní skupiny pro funkci až do -40°C. Sledování cílů umožňuje okamžité zobrazení 100 radarových cílů a pozadí sledování 2 500 cílů. Na rozdíl od rekreačních radarů série Halo od Simradu je R5000 určen pro profesionální segment s odlišnými požadavky na výkon a certifikace pro komerční a námořní plavbu.

Documentations

Type	Nom
	EN - Commissioning Manual - R5000 System Commissioning Manual
	EN - Installation Manual - R5000 X-Band Down-Mast Installation Manual
	EN - Installation Manual - R5000 X-Band Up-Mast Installation Manual
	EN - Installation Manual - R5000 Processor Installation Manual
	EN - Installation Manual - R5000 System Installation Manual
	EN - Quick Guide - R5000 Quick Guide
	EN - Quick Guide - R5000 Quick Guide
	EN - Service Manual - R5000 X-Band Down-Mast Service Manual
