Simrad

22014286

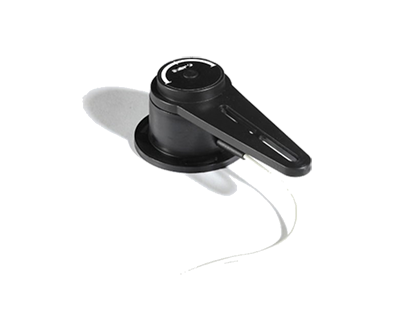

Capteur d’angle de barre Simrad RF25 - SimNet

Name: Capteur d’angle de barre Simrad RF25 - SimNet
Brand: Simrad
SKU: 22014286
Price: 379.00 EUR
Availability: InStock

Le Simrad RF25 Rudder Feedback - SimNet est un capteur d'angle de barre conçu pour une intégration directe aux réseaux SimNet. Il convertit l'angle mécanique du gouvernail en un signal numérique précis (±0,25°) pour les systèmes de pilotage automatique, fonctionnant sur une alimentation SimNet de 8-16V.

Son design robuste en Arnite T06 200 PBT et son indice IP56 garantissent sa fiabilité en environnement marin, avec une installation simplifiée grâce à son ajustement en usine et ses multiples options de montage.

Livré avec un câble SimNet de 5 mètres avec connecteur et un lien transmetteur en acier inoxydable de 345 mm.

Veřejná cenaZískat profesionální cenu

379,00€

s DPH Doprava se vypočítá při platbě.

Skladem

Doprava zdarma od 150 € v ČR
Možné vyzvednutí u společnosti Skysat

Přizpůsobená instalace

Spolehněte se na Skysat pro instalaci vybavení na palubu

Požádat o cenovou nabídku

Instalatéři v okolí

díky našemu síti autorizovaných instalatérů

Najít instalatéra

Servisní podpora

Zvolte si potřebujete dodatečnou pomoc s instalací

Technické parametry

Náhradní zátěž NMEA 2000 (LEN)	1
Provozní napětí	8-16
Provozní teplota	-25 à +55
Maximální spotřeba elektrické energie	0.4 W
Typická spotřeba elektrické energie	0.4
Stupeň krytí IP	IP56
Kompatibilita sběrnice	SimNet,NMEA 2000
Drátová síť	SimNet,NMEA 2000
Typ montáže	Horizontal, vertical ou inversé
Typ senzoru	Capteur d'angle de barre
Kompatibilita senzoru	Systèmes de pilote automatique
Úhlová přesnost	±0,25° dans ±5°, sinon ±0,5°
Délka kabelu	5.5
Typ výstupu senzoru	NMEA 2000 (SimNet)
Měřicí rozsah	±120
Úhlové rozlišení	±0.1°
Typ konektoru	SimNet
Bezpečná vzdálenost od kompasu	1.0
Materiál	Arnite T06 200 PBT
Output Signal Type	0-5
Resistance Value	10
Maximální skladovací teplota	70
Minimální skladovací teplota	-30
Transmitter Link Ball Joints	2
Transmitter Link Length	345
Transmitter Link Material	Acier inoxydable
Hmotnost	0.5

Podrobný popis

Conçu pour l'intégration aux réseaux SimNet, le Simrad RF25 Rudder Feedback - SimNet est une unité de retour d'angle de barre destinée aux systèmes de pilotage automatique. Il assure la conversion du mouvement angulaire mécanique du gouvernail en un signal numérique, transmis via le réseau SimNet/NMEA2000.

Intégration et performance

Le RF25 est alimenté via le réseau SimNet (8-16V) avec une faible consommation de 0,4W. Il est doté d'un port SimNet unique pour l'entrée et la sortie, avec un facteur de charge réseau (NL) de 1. Ce capteur mesure l'angle de barre jusqu'à ±120 degrés, avec une précision de ±0,25° dans un intervalle de ±5°, et ±0,5° au-delà. Sa répétabilité est de ±0,1°.

Conception et installation

Fabriqué en Arnite T06 200 PBT, le RF25 pèse 0,5 kg. Il peut être monté horizontalement, verticalement ou à l'envers. Le lien transmetteur, en acier inoxydable, mesure 345 mm et intègre deux rotules. L'unité est conçue pour une liaison mécanique directe au bras de mèche ou au secteur de barre. Son indice d'étanchéité est IP56.

Environnement et compatibilité

Le RF25 fonctionne dans une plage de température de -25 à +55 °C et peut être stocké de -30 à +70 °C. Il est NMEA compliant et transmet l'angle de barre en continu (PGN127245), même lorsque le pilote automatique est désactivé. L'unité est ajustée en usine, ne nécessitant généralement pas de calibration supplémentaire après l'installation mécanique.

Dokumentace

Type	Nom
	Guide installation - RF25 Rudder Feedback - SimNet

Platba a zabezpečení

Vaše platební údaje a data jsou zpracovávány bezpečným způsobem.

Capteur d’angle de barre Simrad RF25 - SimNet

379,00€

Často kladené dotazy

Potřebujete pomoc? Kontaktujte nás

Qu'est-ce que le Simrad RF25 Rudder Feedback - SimNet ?

Le Simrad RF25 Rudder Feedback - SimNet est une unité de retour d'angle de barre conçue pour les systèmes de pilotage automatique. Il assure la conversion du mouvement angulaire mécanique du gouvernail en un signal numérique, transmis via le réseau SimNet.

Quelle est la précision de mesure de l'angle de barre du RF25 ?

Le Simrad RF25 offre une précision de mesure de ±0,25° dans un intervalle de ±5° d'angle de barre. Au-delà de cet intervalle, la précision est de ±0,5°.

Quelle est la plage de mesure de l'angle de barre supportée par le RF25 ?

Le capteur RF25 est conçu pour mesurer l'angle de barre sur une plage allant jusqu'à ±120 degrés.

Quel est le matériau de fabrication du Simrad RF25 ?

Le Simrad RF25 est fabriqué en Arnite T06 200 PBT, un polymère robuste et durable.

Quel est le poids du capteur d'angle de barre RF25 ?

Le capteur RF25 pèse 0,5 kg (environ 1,1 lbs).

Quelle est la consommation électrique du RF25 ?

Le Simrad RF25 a une faible consommation électrique de 0,4W, alimenté via le réseau SimNet.

Quelle est l'indice d'étanchéité du Simrad RF25 ?

Le Simrad RF25 possède un indice d'étanchéité IP56, ce qui signifie qu'il est protégé contre les dépôts de poussière nocifs et les jets d'eau puissants de toutes directions.

Quelles sont les températures de fonctionnement et de stockage du RF25 ?

Température de fonctionnement : De -25 °C à +55 °C (-13 °F à +130 °F)Température de stockage : De -30 °C à +70 °C (-22 °F à +158 °F)

Quelle est la longueur de la liaison transmetteur du RF25 ?

La liaison transmetteur du RF25, fabriquée en acier inoxydable, mesure 345 mm (13,6 pouces) et intègre deux rotules pour une installation flexible.

Le RF25 est-il livré avec un câble SimNet ?

Oui, le Simrad RF25 Rudder Feedback est livré avec un câble SimNet de 5,5 mètres (18 pieds).

Quelle est la répétabilité de la mesure de l'angle de barre du RF25 ?

La répétabilité de la mesure de l'angle de barre du Simrad RF25 est de ±0,1°.

Comment le Simrad RF25 peut-il être monté sur le bateau ?

Le RF25 offre une grande flexibilité de montage. Il peut être installé horizontalement, verticalement ou même à l'envers, selon les contraintes de votre installation.

Quelle est la distance de sécurité par rapport à un compas magnétique pour le RF25 ?

Pour éviter toute interférence, une distance de sécurité de 1,0 mètre (3,1 pieds) doit être respectée entre le RF25 et un compas magnétique.

Le RF25 est-il fourni avec tout le nécessaire pour l'installation mécanique ?

Oui, le RF25 est fourni avec une liaison transmetteur en acier inoxydable de 345 mm équipée de deux rotules, conçue pour une liaison mécanique directe au bras de mèche ou au secteur de barre.

Le capteur RF25 nécessite-t-il une alimentation externe spécifique ?

Non, le capteur RF25 est alimenté directement via le réseau SimNet, éliminant le besoin d'une alimentation électrique externe dédiée.

Avec quels réseaux le Simrad RF25 est-il compatible ?

Le Simrad RF25 est conçu pour une intégration directe aux réseaux SimNet. SimNet est compatible avec NMEA2000, permettant ainsi une intégration facile dans un système NMEA2000 existant via un adaptateur SimNet vers NMEA2000 si nécessaire.

Quelle est la tension d'alimentation requise pour le RF25 via le réseau SimNet ?

Le RF25 est alimenté via le réseau SimNet avec une tension d'alimentation comprise entre 8 et 16V DC.

Le RF25 peut-il être utilisé avec des systèmes autres que Simrad ?

Le RF25 est un capteur SimNet, ce qui signifie qu'il est conçu pour fonctionner de manière optimale avec les systèmes Simrad et les réseaux compatibles NMEA2000. Sa compatibilité avec d'autres marques dépendra de leur capacité à interpréter les données d'angle de barre via un réseau NMEA2000.

Comment le RF25 se connecte-t-il au réseau SimNet ?

Le RF25 dispose d'un port SimNet unique pour l'entrée et la sortie. Il est livré avec un câble SimNet de 5,5 mètres pour faciliter sa connexion au réseau.
