Samling: Brytere og stikkontakter

Brytere og stikkontakter for marine elektriske installasjoner

Denne samlingen inneholder komponenter som brukes og betjenes daglig på el-tavlen, ved rorkulten eller i innredningen: brytere, trykknappbrytere, stikkontakter, monteringsbeslag og kontrollgrensesnitt. Riktig valg avhenger av kretsen som skal styres, spenning, strøm, eksponering for fuktighet og ønsket visuell tilbakemelding.

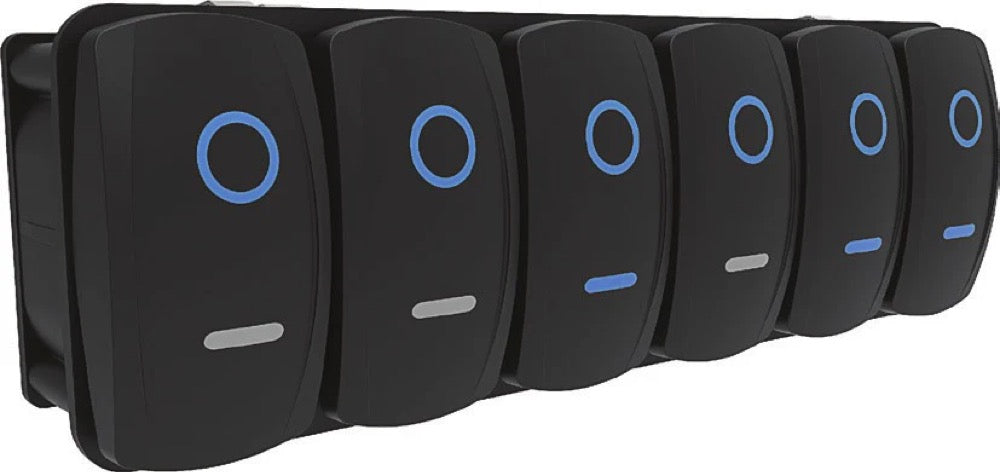

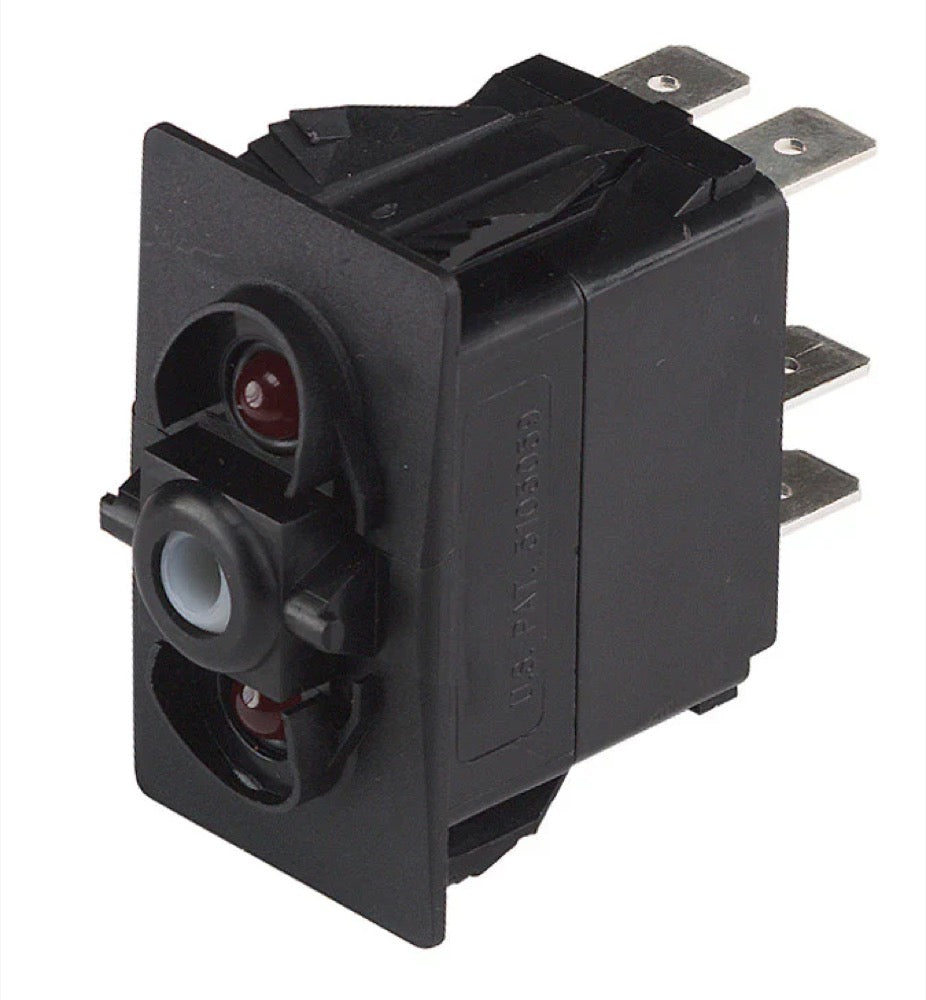

Hendelsbrytere, vippebrytere og Contura

Hendelsbrytere egner seg til klare og tydelige kommandoer. Vippebrytere og Contura-format passer bedre inn i modulære tavler. Kontroller funksjonen før valg: enkel av/på, momentan, vender, SPDT, DPST eller DPDT. Mekanikken i knappen må tilsvare den forventede oppførselen til kretsen.

Den hendelsbryteren Blue Sea WeatherDeck DPDT av/på-av egner seg for kretser som krever to separate på-posisjoner. For Contura-stil tavler, bryteren Contura DPST grå AV-PÅ og bryteren Contura SPDT PÅ-AV-PÅ dekker ulike kontrollkonfigurasjoner.

Trykknappbrytere og lysende kontrollknapper

En momentan trykknappbryter brukes til å utløse en handling så lenge den holdes inne: varsler, midlertidig kontroll, signal eller punktuell aktivering. En AV/PÅ-bryter med låsning egner seg bedre til kretser som må forbli strømførende. Lysende ringer forbedrer synligheten om natten og kan fungere som statusindikator dersom kabling tillater det.

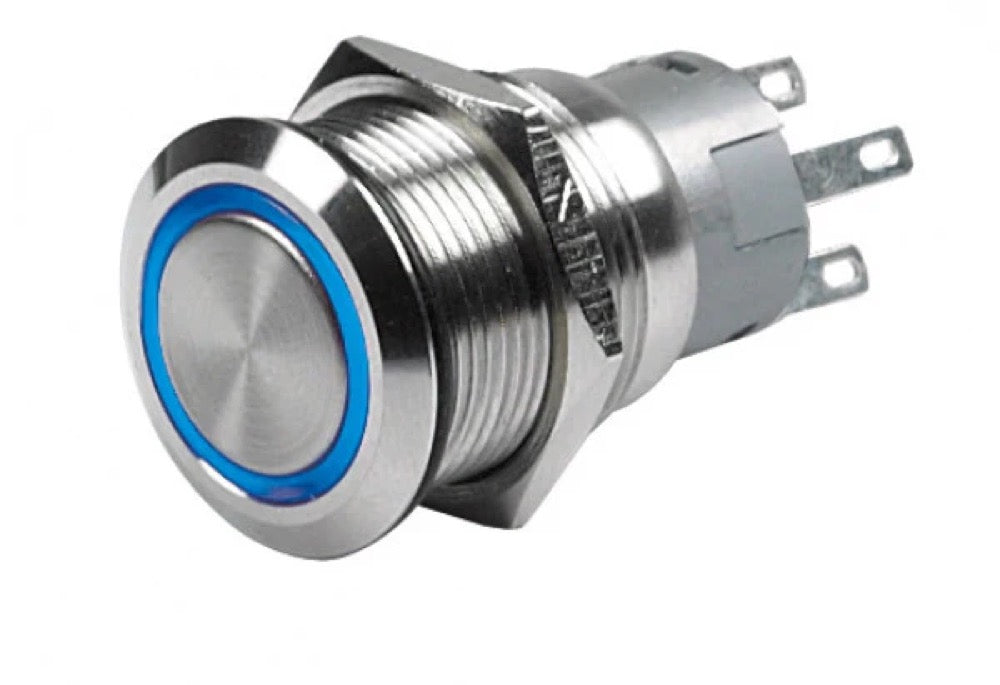

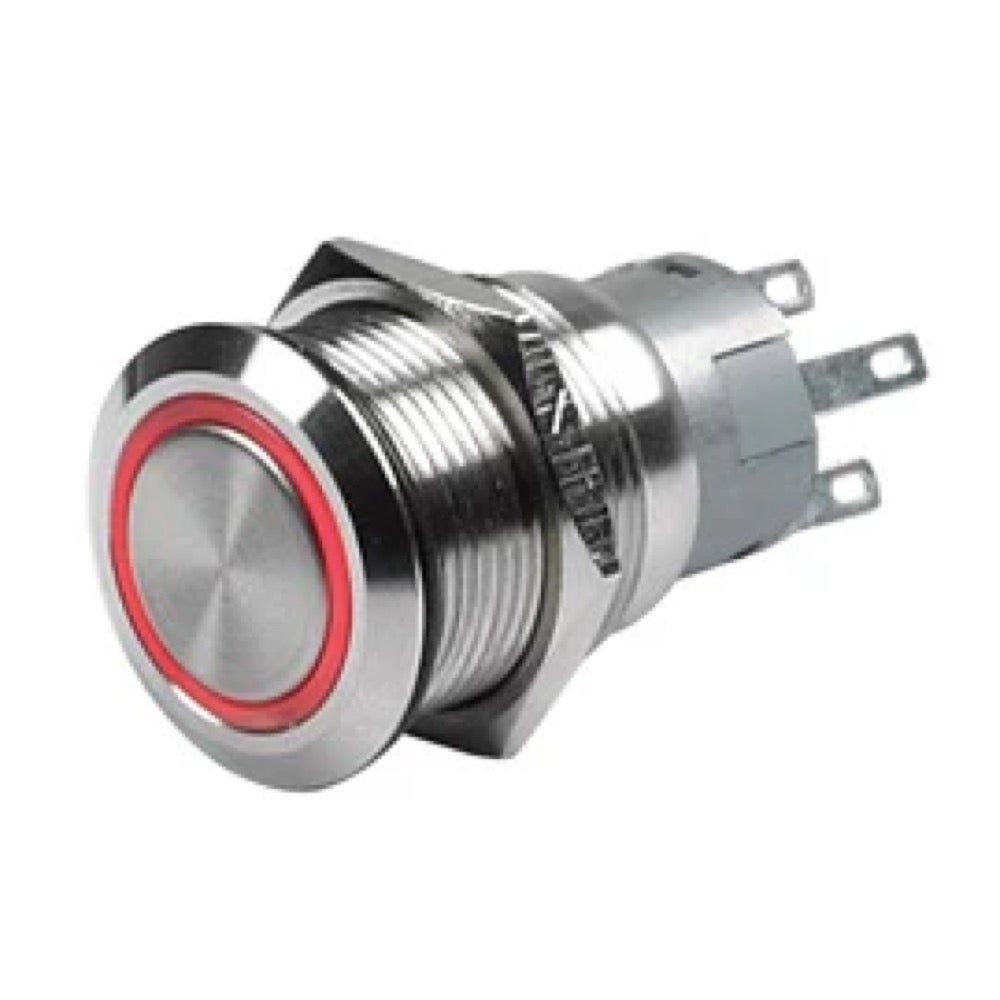

BEP-trykknappbrytere finnes i flere spenninger og oppførselstyper, for eksempel trykknappbryteren AV/PÅ 12V rød, momentan trykknappbryter 12V blå eller trykknappbryteren AV/PÅ 24V blå IP67. Mantagua-modeller, som innfelt trykknappbryter, egner seg bedre til diskrete kontrollfunksjoner for belysning eller innredning.

12V-stikkontakter, AC-stikkontakter og landstrømskontakter

Ikke alle strømuttak er like egnet til samme bruk. En 12V-stikkontakt leverer strøm til lavspenningsutstyr eller lader. En innvendig eller utvendig AC-stikkontakt må velges ut fra spenning, strømstyrke, beskyttelse og kretsens standard. Landstrømskontakter krever spesiell oppmerksomhet på kalibrering, jord og tilkoblingskvalitet.

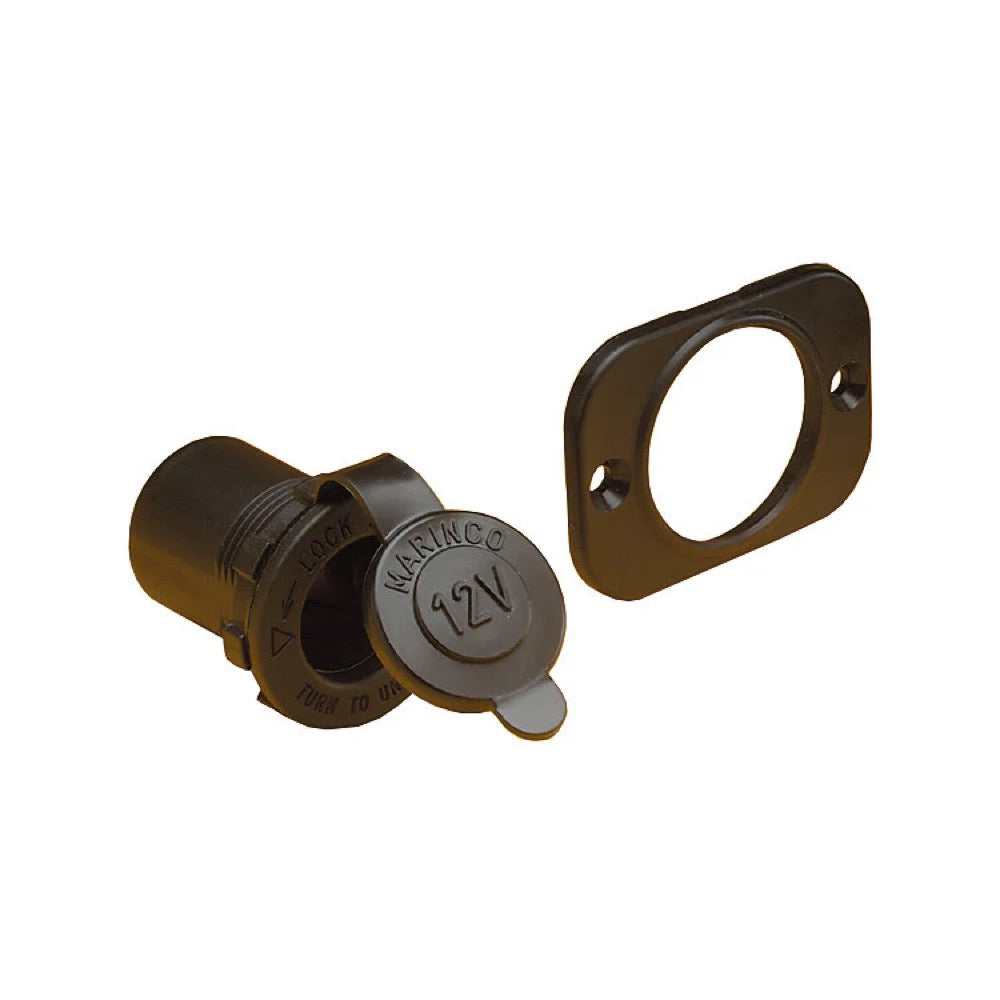

For enkel 12V-strømforsyning, Marinco 12VDC sigarettuttak egner seg til lavspenningsutstyr. For AC, Scanstrut Ventura dobbel AC-uttak 125V 20A passer til tavle- eller innredningsbruk avhengig av installasjon. For landstrømstilkobling, Mastervolt 2+PE 16A/230V og 2+PE 32A/230V dekker to vanlige kalibre.

Beslag, moduler og digital kontroll

En ryddig tavle avhenger ikke bare av bryteren: monteringsbeslaget, justeringen og tilgangen til tilkoblinger er like viktig. Contura-beslagene muliggjør oppbygging av en sammenhengende rad. Digitale kontrollsystemer legger til et kontroll- og integrasjonslag for mer komplekse installasjoner.

Beslagene Contura enkel, Contura midt og Contura ende forenkler oppbyggingen av en modulær tavle. For CZone-installasjoner, Digital Switch Breakout 6-veis muliggjør tilkobling av flere kontrollenheter til et digitalt kontrollsystem.

Punkter å kontrollere før bestilling

Kontroller kretsens spenning, maksimal strømstyrke, kontakt-type, antall poler, momentan eller låst oppførsel, beskyttelsesgrad, dybde bak tavlen og type kabelsko. For høystrømsbatteribrytere, bruk heller batteribrytere-samlingen. For USB-porter og lading, se USB og Ladere. For fullstendig kretsarkitektur, Elektrisitet-samlingen inneholder tilhørende utstyr.
