Collection: Câblage électronique

Câblage : l'art invisible de la connexion à bord

Le câblage est la colonne vertébrale de tout système électronique embarqué. Un réseau de câbles bien conçu et correctement installé est essentiel pour garantir la fiabilité et la performance de votre équipement de navigation, de communication et de divertissement. Chez Skysat, forts de notre expérience dans la course au large, nous vous proposons une sélection rigoureuse de câbles, connecteurs et accessoires pour une installation durable et performante. Vous trouverez ici des solutions éprouvées pour répondre à tous vos besoins, du simple raccordement d'un instrument à la mise en place d'un réseau NMEA 2000 complexe.

choisir le bon câble : l'importance des spécifications

Sélectionner le câble approprié est crucial. Les contraintes marines (humidité, vibrations, corrosion) exigent des matériaux et une construction spécifiques. Le type de câble (alimentation, données, vidéo) influence également le choix, tout comme la longueur et la section nécessaires pour éviter les pertes de tension et garantir une transmission optimale des signaux. La conformité aux normes (RoHS, CE) est un gage de qualité et de sécurité.

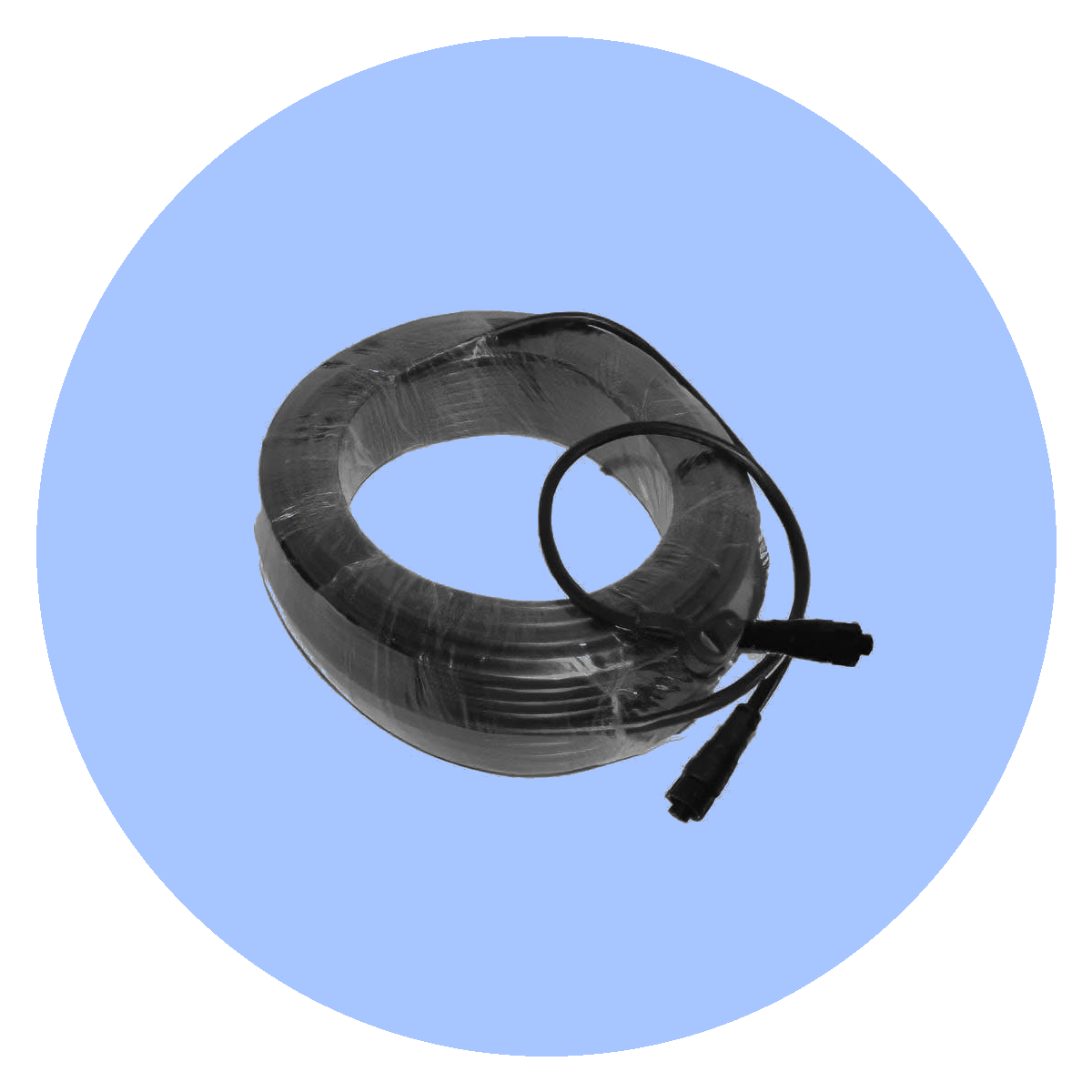

• Câbles d'alimentation marine : Conçus pour résister à la corrosion et aux vibrations, avec une isolation renforcée pour une sécurité accrue. Vérifiez l'ampérage maximum admissible et la section adéquate en fonction de la charge connectée.
• Câbles NMEA 2000 : Indispensables pour la communication entre les instruments et les afficheurs compatibles. Préférez les câbles certifiés NMEA 2000 pour une interopérabilité garantie.
• Câbles Ethernet : Pour la connexion des radars, caméras IP et autres appareils nécessitant un débit de données élevé. Les câbles blindés (FTP ou STP) sont recommandés pour minimiser les interférences.
• Câbles coaxiaux : Pour les antennes VHF, AIS et GPS. L'impédance (50 ohms) doit correspondre à celle de l'antenne et de l'émetteur-récepteur pour éviter les pertes de signal.

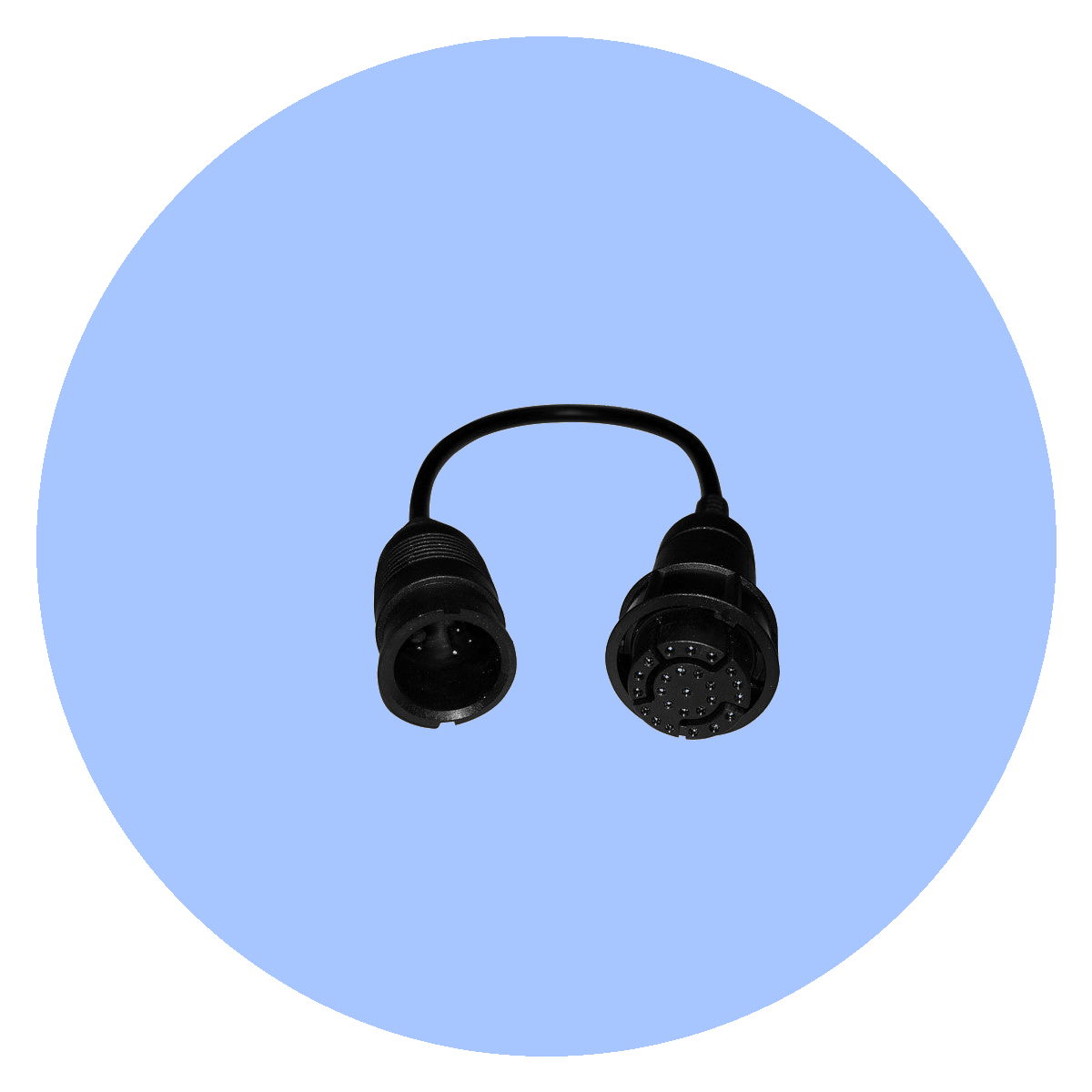

connecteurs et accessoires : une connexion fiable et durable

La qualité des connecteurs est aussi importante que celle des câbles. Des connecteurs corrodés ou mal sertis peuvent entraîner des pannes et des dysfonctionnements. Choisissez des connecteurs étanches et résistants à la corrosion, adaptés à l'environnement marin. Un outillage approprié (pinces à sertir, dénudeurs) est indispensable pour réaliser des connexions propres et durables.

• Connecteurs étanches : Assurent une protection contre l'humidité et les projections d'eau. Les connecteurs Deutsch DT sont particulièrement appréciés pour leur robustesse et leur étanchéité.
• Borniers et barrettes de connexion : Facilitent la distribution de l'alimentation et le raccordement des câbles. Préférez les modèles avec protection contre les vibrations.
• Gaines thermorétractables : Permettent de protéger les connexions et de les isoler électriquement. Choisissez des gaines avec adhésif interne pour une étanchéité optimale.
• Colliers de serrage et attaches de câbles : Pour fixer les câbles et éviter qu'ils ne traînent ou ne s'emmêlent. Utilisez des colliers résistants aux UV pour une durabilité accrue.

l'importance d'un câblage structuré

Un câblage bien organisé facilite la maintenance et le dépannage. Utilisez des repères pour identifier chaque câble et chaque connexion. Regroupez les câbles par fonction et utilisez des chemins de câbles pour les protéger des frottements et des dommages. Un schéma électrique clair et précis est indispensable pour documenter l'installation.

• Chemins de câbles : Protègent les câbles des frottements et des dommages mécaniques.
• Repères de câbles : Facilitent l'identification des câbles et des connexions lors de la maintenance.
• Schémas électriques : Documentent l'installation et facilitent le dépannage. Un schéma clair et précis est indispensable.
• Boîtes de jonction : Permettent de regrouper les connexions et de les protéger des intempéries.

💡 Le conseil Skysat

Avant de commencer tout travail de câblage, déconnectez l'alimentation électrique. Testez ensuite chaque connexion avec un multimètre pour vérifier la continuité et l'absence de court-circuit. Un soin particulier apporté à la qualité du sertissage et à l'étanchéité des connecteurs garantit la pérennité de votre installation.
