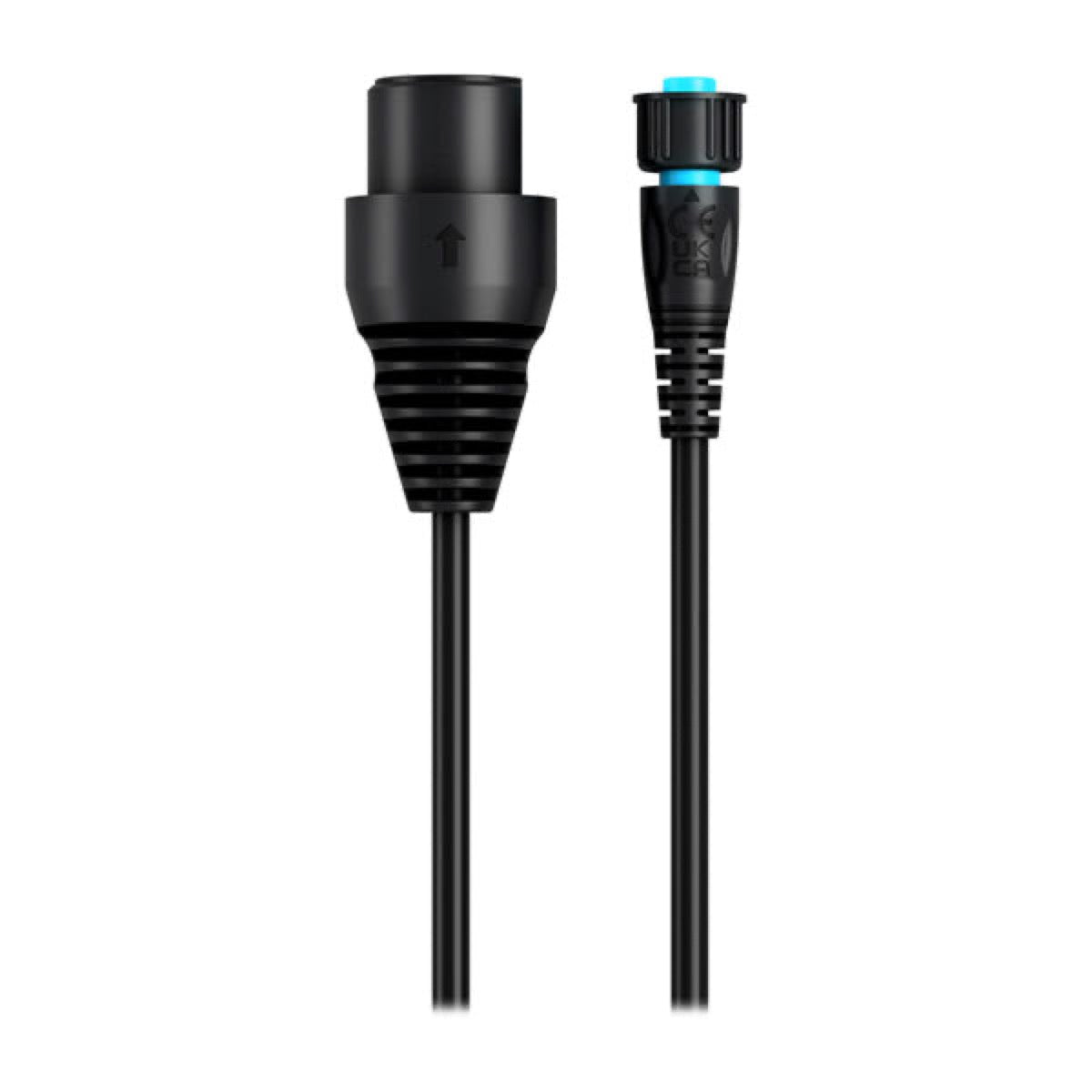

Adaptateur réseau RJ45 femelle vers BlueNet femelle

Le câble adaptateur réseau Garmin 010-12531-11 est un composant conçu pour faciliter l'intégration des systèmes en permettant de connecter des appareils Garmin dotés d'un connecteur BlueNet à des systèmes utilisant l'ancien réseau marine Garmin, connu sous le nom de Legacy Garmin Marine Network. Il assure la compatibilité entre les technologies réseau existantes et les innovations de Garmin BlueNet.

Cet adaptateur est spécifiquement conçu pour pallier la différence physique de connectique entre le réseau Garmin BlueNet, qui utilise des connecteurs compacts et résistants à l'eau, et le Legacy Garmin Marine Network, qui utilise des connecteurs RJ45 standard. Il assure une liaison directe entre les ports RJ45 femelle des appareils Legacy et les ports BlueNet femelle des appareils ou câbles BlueNet.

Cet adaptateur dispose d'un connecteur RJ45 femelle et d'un connecteur BlueNet femelle. Le connecteur RJ45 est le type standard utilisé par l'ancien réseau Garmin Marine Network, tandis que le connecteur BlueNet est un connecteur compact et résistant à l'eau, de taille similaire à un connecteur NMEA 2000, conçu pour l'environnement marin.

Les principales différences résident dans la vitesse de connexion, le type de câblage et les connecteurs :

Le Garmin BlueNet offre des vitesses de connexion jusqu'à 1 Gbps et utilise des connecteurs compacts et résistants à l'eau, avec un câblage à 4 paires torsadées combinées pour les données et la fonctionnalité Wake on Lan (WoL).Le Legacy Garmin Marine Network utilise des connecteurs RJ45 standard, moins adaptés à l'environnement marin et nécessitant de grands colliers de verrouillage, avec un câblage à 2 paires torsadées pour les données et 2 paires pour la fonctionnalité d'alimentation.

Les connecteurs Garmin BlueNet sont spécifiquement conçus pour l'environnement marin. Ils sont compacts, résistants à l'eau et facilitent le routage et le maintien des connexions. En revanche, les connecteurs RJ45 standard, bien qu'étant une norme industrielle, sont moins adaptés à la marine et nécessitent de grands colliers de verrouillage résistants à l'eau pour une protection adéquate.

L'adaptateur lui-même est conçu pour faciliter la connexion entre des systèmes. Les connecteurs BlueNet sont intrinsèquement résistants à l'eau et compacts, adaptés à l'environnement marin. Cependant, le connecteur RJ45 standard, utilisé par le Legacy Garmin Marine Network, nécessite généralement des colliers de verrouillage pour une protection adéquate contre l'eau. Il est important de s'assurer que l'installation globale est bien protégée.

L'adaptateur est conçu pour établir une liaison physique entre les deux types de connecteurs (RJ45 femelle et BlueNet femelle). Il ne s'agit pas d'un appareil actif qui traite le signal dans un sens spécifique, mais d'un adaptateur de connectique. Le sens de connexion logique dépendra des appareils que vous souhaitez interconnecter (par exemple, un appareil BlueNet vers un réseau Legacy via cet adaptateur).

Cet adaptateur est compatible avec les appareils Garmin dotés d'un port BlueNet (comme certains concentrateurs OnDeck GTB 10, stéréos Fusion PartyBus™ compatibles ou caméras IP) et les systèmes ou câbles du Legacy Garmin Marine Network qui utilisent des connecteurs RJ45 standard. Il sert de pont entre ces deux types de connectiques.

Non, la connexion directe d'un appareil Legacy Garmin Marine Network à un traceur Garmin BlueNet ou à un commutateur Garmin BlueNet 20 n'est pas possible et entraînerait de mauvaises performances réseau. Pour connecter des appareils Legacy à un réseau BlueNet, vous devez impérativement utiliser une passerelle Garmin BlueNet 30. L'adaptateur 010-12531-11 gère la conversion de connectique entre les câbles, mais la passerelle BlueNet 30 est nécessaire pour la compatibilité réseau.

L'adaptateur lui-même gère la conversion de connectique. Les appareils Garmin BlueNet sont compatibles avec les appareils tiers, tels que les caméras IP, sans nécessiter de coupleur d'isolation PoE du Garmin Marine Network. Si votre caméra IP utilise un connecteur RJ45 et que vous souhaitez la connecter à un système BlueNet via un câble Legacy, cet adaptateur peut être utilisé pour la conversion de connectique, en conjonction avec une passerelle BlueNet 30 si nécessaire pour l'intégration réseau.

Oui, si vous souhaitez connecter des appareils Legacy Garmin Marine Network à un réseau Garmin BlueNet, l'utilisation d'une passerelle Garmin BlueNet 30 est indispensable. Cet adaptateur (010-12531-11) gère la conversion physique des connecteurs (RJ45 vers BlueNet), tandis que la passerelle BlueNet 30 assure la compatibilité et la communication entre les deux protocoles réseau.

Cet adaptateur est un convertisseur de connectique. Il peut être utilisé pour connecter des câbles ou des appareils compatibles RJ45 à des câbles ou des appareils compatibles BlueNet. Si un commutateur GMS 10 (Legacy) doit se connecter à un réseau BlueNet via une passerelle BlueNet 30, cet adaptateur peut être utilisé pour la liaison physique si les connecteurs ne correspondent pas directement. De même, si un appareil BlueNet se connecte à un commutateur BlueNet 20, cet adaptateur peut être utilisé si l'appareil BlueNet a une sortie RJ45 (ce qui est peu probable pour un appareil BlueNet natif, mais possible dans des scénarios spécifiques d'intégration). L'adaptateur est un maillon physique.

Non, absolument pas. Bien que les connecteurs Garmin BlueNet soient de taille similaire aux connecteurs NMEA 2000, ils ne sont pas identiques et ne sont pas interchangeables. Cet adaptateur est conçu spécifiquement pour convertir entre les connecteurs RJ45 du Legacy Garmin Marine Network et les connecteurs BlueNet de Garmin. Il n'est pas compatible avec le réseau NMEA 2000.

Cet adaptateur est utile pour connecter certains appareils Garmin BlueNet, tels que les concentrateurs OnDeck GTB 10, les stéréos Fusion PartyBus™ compatibles ou les caméras IP, à des systèmes utilisant le Legacy Garmin Marine Network. Il est essentiel pour les configurations hybrides où des appareils BlueNet doivent interagir avec l'ancien réseau via une conversion de connectique.

Vous pouvez identifier les ports et connecteurs en les examinant :

Les ports Garmin BlueNet sont compacts, de taille similaire aux connecteurs NMEA 2000, et peuvent être entièrement noirs sur les anciens appareils ou bleus sur les appareils plus récents.Les ports Legacy Garmin Marine Network utilisent des connecteurs RJ45 standard, qui sont plus grands et ressemblent à des connecteurs réseau Ethernet courants, nécessitant de grands colliers de verrouillage.

Pour un réseau hybride, l'adaptateur 010-12531-11 sera utilisé pour la conversion de connectique entre un câble Legacy RJ45 et un port BlueNet (ou vice-versa, selon le sens de l'intégration). Il est crucial de noter qu'une passerelle Garmin BlueNet 30 est nécessaire pour la communication entre les appareils Legacy et le réseau BlueNet. L'adaptateur se branche sur l'un des ports de cette passerelle ou sur un appareil compatible pour effectuer la transition physique du câble.

Oui, vous devez inclure un traceur Garmin BlueNet, tel qu'un traceur de la série GPSMAP 9000, lorsque vous créez un réseau Garmin BlueNet. La passerelle Garmin BlueNet 30, essentielle pour la communication entre les réseaux Legacy et BlueNet, n'est pas nécessaire sans un traceur Garmin BlueNet. L'adaptateur 010-12531-11 est un composant physique de ce réseau.

L'adaptateur doit être placé à l'endroit où une conversion de connecteur est nécessaire entre un câble ou un appareil Legacy Garmin Marine Network (RJ45) et un câble ou un appareil Garmin BlueNet. Par exemple, il pourrait être utilisé pour connecter un câble Legacy RJ45 à un port BlueNet d'une passerelle BlueNet 30, ou à un autre appareil compatible BlueNet si son port d'entrée est de type BlueNet et que le câble venant de l'appareil Legacy est RJ45.

Oui, bien que les connecteurs BlueNet soient résistants à l'eau, les connecteurs RJ45 du Legacy Garmin Marine Network nécessitent des colliers de verrouillage pour une protection adéquate. Il est important de s'assurer que toutes les connexions sont correctement sécurisées et protégées de l'humidité et de la corrosion, conformément aux meilleures pratiques d'installation marine, pour garantir la fiabilité du réseau.

Vous pouvez utiliser autant d'adaptateurs 010-12531-11 que nécessaire pour les conversions de connectique individuelles entre des câbles RJ45 et des ports BlueNet. Cependant, il est crucial de respecter les règles d'architecture réseau de Garmin, notamment l'utilisation d'une seule passerelle Garmin BlueNet 30 par réseau mixte et les bonnes pratiques de connexion des appareils Legacy et BlueNet aux commutateurs appropriés. L'adaptateur est un outil de conversion de port, pas un composant actif du réseau.
