Récepteur GPS et antenne 24xd NMEA 2000, blanc

L'antenne GPS 24xd a un diamètre de 91,6 mm et une hauteur de 49,5 mm. Son poids est de 201 grammes, ce qui la rend compacte et légère pour une installation facile sur tout type de bateau.

Oui, l'antenne GPS 24xd utilise le protocole standard NMEA 2000. Elle est donc compatible avec tout écran multifonctions, traceur ou instrument certifié NMEA 2000, quelle que soit la marque.

Vous avez deux options principales pour l'installation :

Montage sur une surface plane : Vous pouvez la fixer directement sur une surface plane du pont ou du roof.Montage sur mât : Elle peut être vissée sur un support de mât standard de 1 pouce de diamètre (14 filets par pouce), qui n'est pas inclus.

Grâce à sa technologie GNSS multi-bandes, l'antenne Garmin GPS 24xd offre une précision de positionnement améliorée, généralement inférieure à 1 mètre. Elle utilise plusieurs constellations de satellites (GPS, GLONASS, Galileo, BeiDou) pour une fiabilité accrue.

L'antenne GPS 24xd offre un taux de rafraîchissement rapide de 10 Hz. Cela signifie que votre position, votre vitesse (SOG) et votre route fond (COG) sont mises à jour 10 fois par seconde, offrant un affichage très fluide de vos déplacements sur votre écran.

Oui, l'antenne est conçue pour l'environnement marin. Elle est certifiée IPX6 et IPX7, ce qui garantit une protection totale contre les jets d'eau puissants et une immersion temporaire dans l'eau jusqu'à 1 mètre de profondeur pendant 30 minutes.

Pour une performance optimale, installez l'antenne dans un endroit qui a une vue claire et dégagée du ciel dans toutes les directions. Évitez de la monter à proximité de structures métalliques, de radars ou d'autres antennes qui pourraient bloquer ou interférer avec le signal satellite.

L'antenne est livrée avec un câble de dérivation (drop cable) NMEA 2000 d'une longueur de 6 mètres (19 ft., 8 in.).

Oui, l'un des avantages majeurs de la GPS 24xd est qu'elle fournit des données de cap (Vessel Heading), en plus de la position, de la vitesse et de la route fond. Cela permet un affichage plus stable sur votre traceur, même à faible vitesse ou à l'arrêt.

L'antenne est alimentée directement par le réseau NMEA 2000. Elle ne nécessite aucune connexion d'alimentation séparée. La tension de fonctionnement acceptée est de 9 à 32 Vdc, ce qui est standard pour les réseaux NMEA 2000.

La consommation électrique typique de l'antenne GPS 24xd est de 150 mA sous 12 Vdc. Sur le réseau NMEA 2000, cela correspond à un numéro d'équivalence de charge (LEN) de 3.

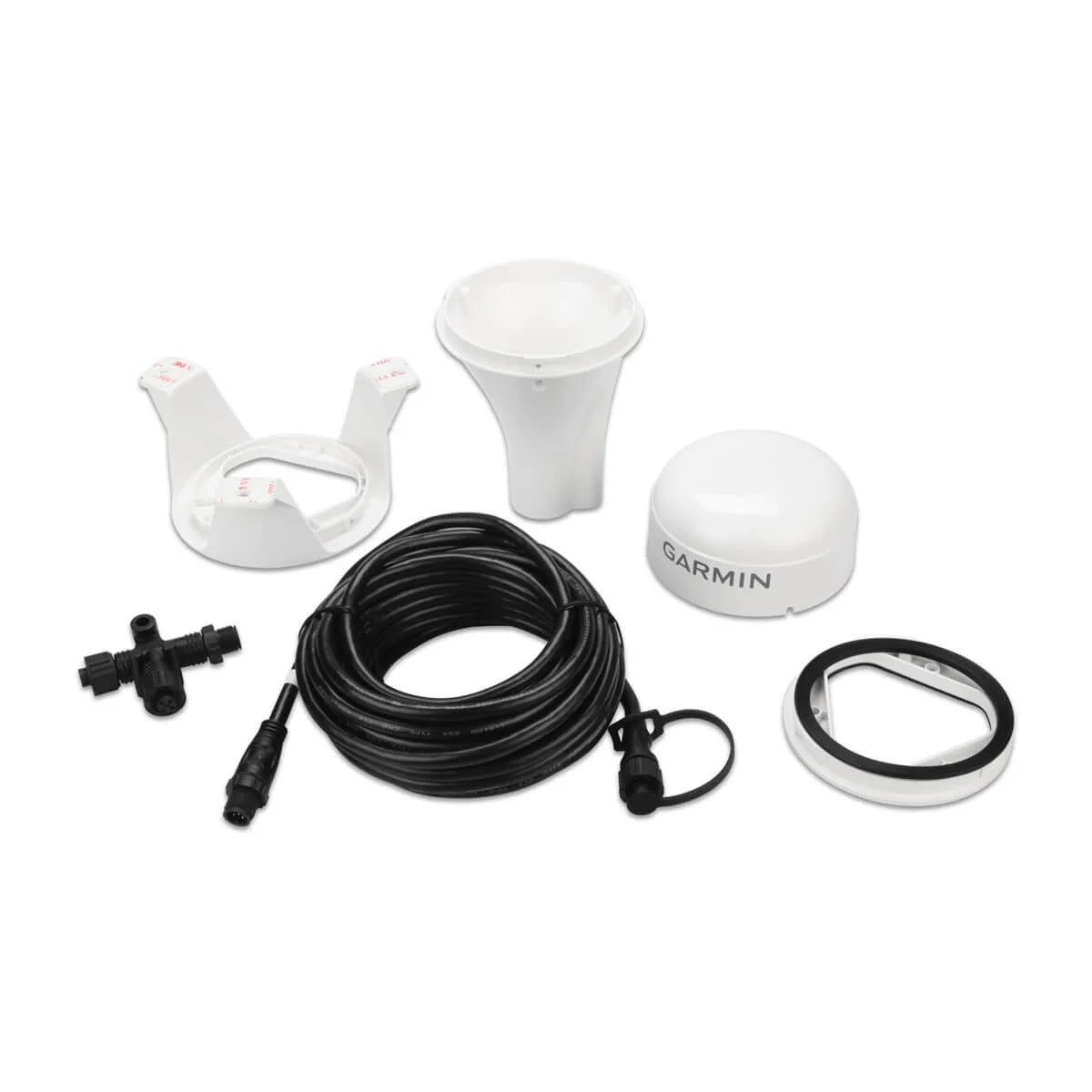

Oui, l'antenne est fournie avec le nécessaire pour les deux types de montage principaux : un support pour montage sur surface plane et un adaptateur pour montage sur mât, ainsi que la visserie correspondante. Le mât lui-même n'est pas inclus.

Le modèle blanc de l'antenne GPS 24xd est conçu pour fonctionner dans une plage de température allant de -30°C à 80°C (-22°F à 176°F), assurant sa fiabilité dans des conditions climatiques extrêmes.

Non, l'installation est généralement plug-and-play. Une fois connectée au réseau NMEA 2000 sous tension, l'antenne sera automatiquement détectée par les écrans compatibles et commencera à transmettre les données de positionnement. Aucune configuration initiale n'est requise pour un fonctionnement de base.

L'antenne transmet plusieurs données essentielles via NMEA 2000, dont les plus importantes sont :

129025 : Position (mise à jour rapide)129026 : Route et Vitesse Fond (COG & SOG, mise à jour rapide)129029 : Données de position GNSS détaillées127250 : Cap du bateau (Vessel Heading)127257 : Données d'attitude (roulis, tangage)

La distance de sécurité par rapport à un compas magnétique est très faible, seulement 12,7 mm (0.5 pouce). Vous pouvez donc l'installer à proximité d'un compas sans craindre d'interférences magnétiques significatives.

L'antenne GPS 24xd est multi-constellations, ce qui signifie qu'elle peut recevoir les signaux de plusieurs systèmes satellites simultanément pour une meilleure précision et fiabilité. Elle est compatible avec :

GPSGLONASSGalileoBeiDou

Oui, comme pour tout appareil NMEA 2000, vous aurez besoin d'un connecteur en T NMEA 2000 libre sur votre dorsale (backbone) pour brancher le câble de dérivation de l'antenne et l'intégrer à votre réseau.

Le boîtier est fabriqué en alliage de plastique haute résistance et est entièrement scellé avec des joints. Ce matériau est choisi pour sa durabilité, sa résistance aux UV, au sel et aux impacts, garantissant une longue durée de vie même dans des conditions marines difficiles.

Non, cette antenne est conçue exclusivement pour un réseau NMEA 2000. Pour la connecter à un ordinateur, il vous faudrait une passerelle (gateway) NMEA 2000 vers USB ou NMEA 0183, qui est un appareil vendu séparément.

Le Garmin GPS 24xd NMEA 2000 est un capteur tout-en-un qui combine un récepteur GPS/GNSS multi-constellations avec un compas magnétique intégré. Il ne se contente donc pas de fournir la position (latitude/longitude) : il transmet également des données de cap (PGN 127250) et d'attitude (PGN 127257) sur le réseau NMEA 2000. Cela enrichit les fonctionnalités de votre pilote automatique, du radar overlay et de l'affichage de la route du bateau.

L'antenne Garmin GPS 24xd transmet une large gamme de PGN NMEA 2000, notamment :

Position et cap : 127250 (Vessel heading), 127257 (Attitude data), 129025 (Position, rapid update), 129026 (COG et SOG, rapid update).GNSS : 129029 (GNSS position data), 129539 (GNSS DOPs), 129540 (GNSS sats in view).Système : 126992 (System time), 126993 (Heartbeat), 126996 (Product information).Variation magnétique : 127258 (Magnetic variation).

Oui, c'est possible, mais uniquement si votre bateau a un pont en fibre de verre. Le modèle blanc de l'antenne est livré avec un kit de montage sous-pont dédié. Il est impératif que l'emplacement choisi offre une vue dégagée du ciel à travers la fibre de verre, car le signal GPS ne traverse pas les matériaux métalliques. Suivez les instructions de montage fournies pour une installation correcte.

L'antenne Garmin GPS 24xd a un diamètre de 91,6 mm et une hauteur de 49,5 mm. Elle pèse 201 grammes (7,1 oz). Son boîtier est en alliage plastique à haute résistance, entièrement jointoyé pour une étanchéité optimale.

L'antenne Garmin GPS 24xd est livrée avec un câble de dérivation NMEA 2000 (drop cable) d'une longueur de 6 mètres (19 pieds 8 pouces). Ce câble est conçu pour être connecté directement à un connecteur en T NMEA 2000, lui aussi inclus, pour le raccordement à votre réseau existant.

Oui, l'antenne Garmin GPS 24xd est conçue pour être connectée à tout réseau NMEA 2000 standard. Elle utilise un connecteur en T NMEA 2000 fourni pour se brancher sur le backbone du réseau. Elle est compatible avec les traceurs Garmin et les appareils d'autres marques supportant le protocole NMEA 2000. Pour une compatibilité optimale, vérifiez que votre réseau NMEA 2000 est correctement alimenté et terminé.

Oui, c'est tout à fait possible. L'antenne transmet des données standardisées via le protocole NMEA 2000, ce qui la rend compatible avec tout appareil capable de lire les PGN qu'elle émet (position, cap, etc.). Cependant, pour la calibration du compas, si vous n'utilisez pas un traceur Garmin compatible, vous devrez effectuer une calibration de base manuelle (en tournant en cercle) au lieu de la calibration assistée par menu.

La calibration du compas peut se faire de deux manières :

Via un traceur Garmin compatible : Accédez au menu de l'appareil (Settings > Communications > NMEA 2000 Setup > Device List), sélectionnez l'antenne, puis 'Compass Cal.' et suivez les instructions à l'écran.Calibration de base : Si vous n'avez pas de traceur Garmin, vous devez effectuer une calibration manuelle en effectuant deux cercles lents et serrés à vitesse constante (au moins 6,4 km/h) dans une zone d'eau calme, après avoir mis l'antenne sous tension.

La distance de sécurité par rapport au compas du bateau (compass-safe distance) est de 12,7 mm (0,5 pouce). Cela signifie que l'antenne peut être installée très près du compas sans risque d'interférence magnétique, ce qui facilite son placement.

Oui, l'antenne peut être montée sur un mât ou une perche standard d'un diamètre extérieur de 1 pouce (25,4 mm) avec un filetage de 14 filets par pouce. Un adaptateur de montage sur perche est fourni. Vous pouvez faire passer le câble à l'extérieur ou à l'intérieur de la perche. Assurez-vous que l'emplacement offre une vue dégagée du ciel.

Si vous perdez le signal, vous pouvez utiliser la fonction 'Auto Locate' de l'antenne. Cette option permet d'effacer les données satellites existantes et de forcer l'antenne à acquérir de nouvelles données. Cette option n'est disponible que lorsque l'antenne n'a pas de fixation de position. Vous pouvez également effectuer une réinitialisation aux paramètres d'usine via le menu de configuration de l'antenne.

Oui, l'antenne Garmin GPS 24xd est un récepteur GNSS (Global Navigation Satellite System) haute sensibilité. Elle est capable de recevoir les signaux de plusieurs constellations de satellites, notamment le GPS américain, le GLONASS russe et le Galileo européen, ce qui améliore la précision et la fiabilité de la position, même dans des conditions difficiles.

Pour l'installation, vous aurez besoin des outils suivants :

Une perceuseUn foret de 3,2 mm (1/8 po) pour les avant-trousUne scie cloche de 25 mm (1 po) pour le passage du câble en montage de surfaceUn foret de 19 mm (3/4 po) pour le passage du câble dans une percheUn foret à fraiser pour les surfaces en fibre de verre (recommandé)Un tournevis adapté aux vis fourniesDu mastic marin (en option)

Oui, si vous ne parvenez pas à monter l'antenne dans un endroit idéal pour le compas magnétique, vous pouvez désactiver les données de cap magnétique. Pour ce faire, effectuez une réinitialisation aux paramètres d'usine (Factory Defaults) via le menu de configuration de l'antenne. L'antenne continuera alors à fournir les données de route (Course Over Ground) via le GPS.

Non, l'antenne est livrée avec un câble de dérivation NMEA 2000 de 6 mètres. Si vous avez besoin d'une longueur supplémentaire, vous devrez ajouter une extension à votre réseau NMEA 2000 en respectant les directives de longueur maximale de câble et de terminaison du réseau. Il est également possible d'installer un câble de dérivation plus court si nécessaire.

Absolument. L'antenne Garmin GPS 24xd est parfaitement adaptée aux voiliers. Sa capacité à fournir des données de cap précises via le compas intégré est particulièrement utile pour le réglage du pilote automatique, surtout à basse vitesse. De plus, le montage sous-pont (sur fibre de verre) est une option discrète et esthétique pour les voiliers. Assurez-vous simplement qu'elle a une vue dégagée du ciel.
