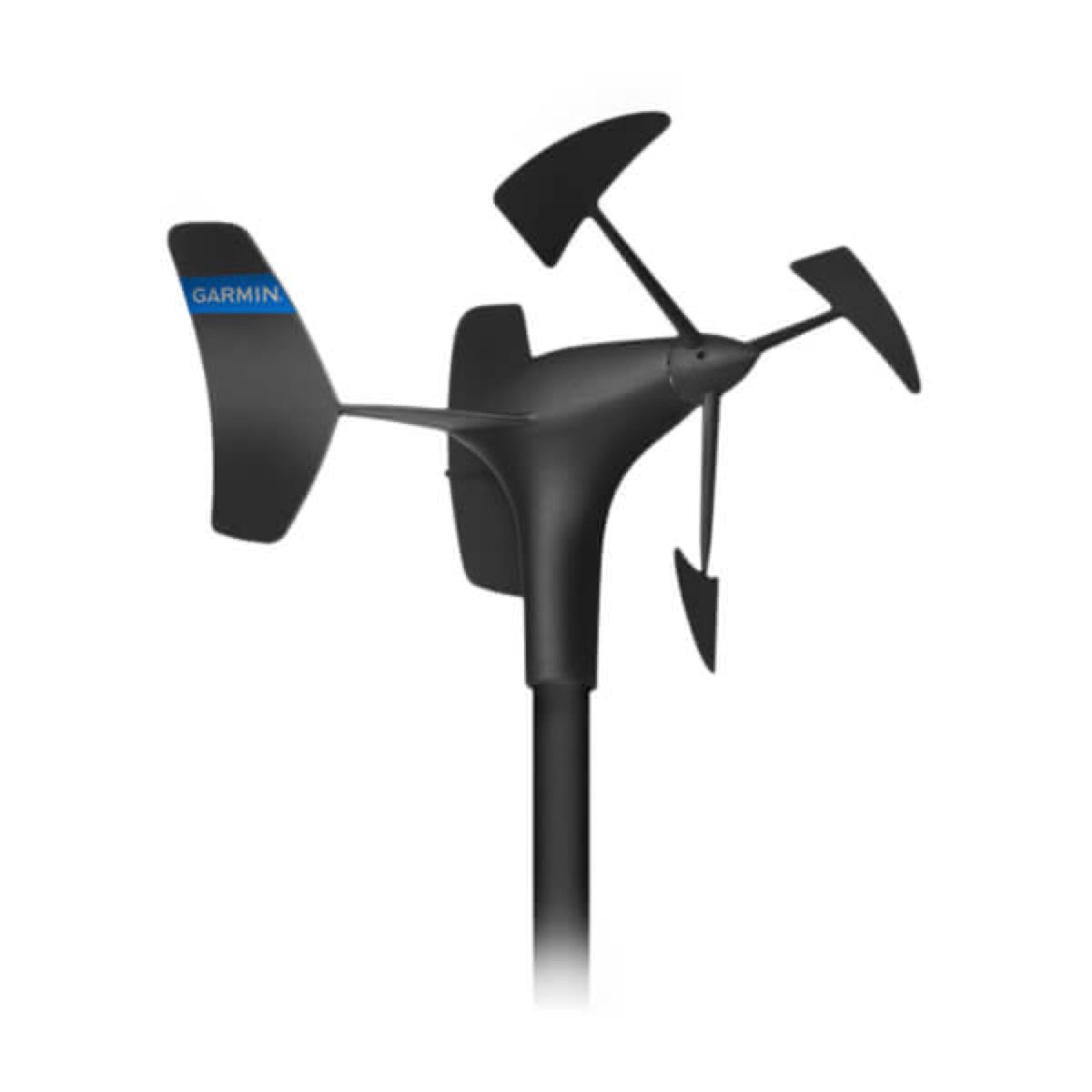

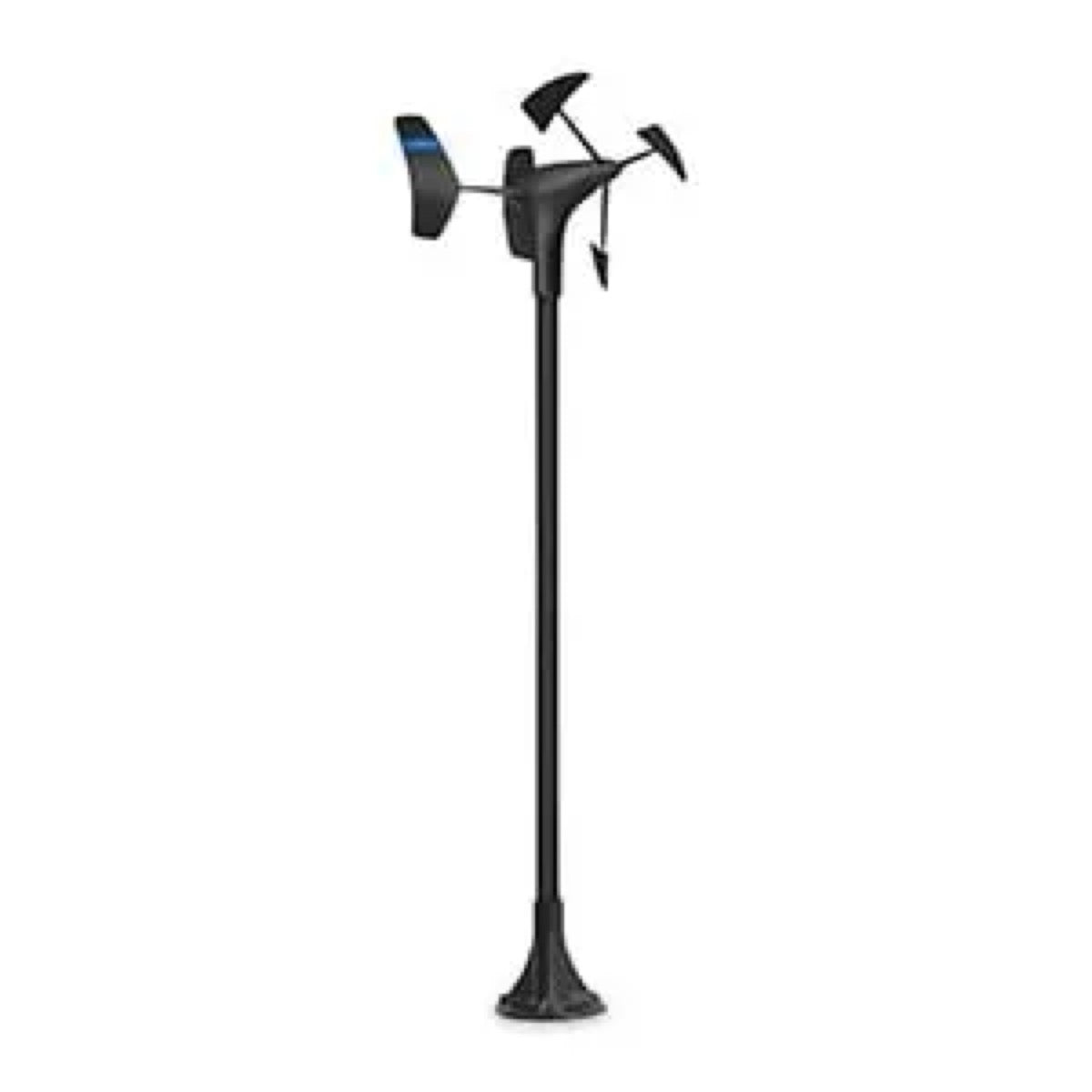

Girouette anémomètre gWind sans fil

Le capteur de vent gWind Race fournit des informations sur la vitesse du vent et l'angle du vent. Ces données sont ensuite transmises à un réseau NMEA 2000 via l'interface Garmin GND 10.

La girouette anémomètre gWind Race s'intègre via un réseau Nexus propriétaire. Elle se connecte au réseau NMEA 2000 de votre bateau par l'intermédiaire de l'interface Garmin GND 10, qui est incluse avec le produit. Le GND 10 agit comme un pont essentiel, traduisant les données du capteur Nexus vers le réseau NMEA 2000.

L'interface Garmin GND 10 est un élément central qui assure la liaison entre les appareils du réseau Nexus (comme le capteur gWind Race) et un réseau NMEA 2000. Elle permet de transférer les données du capteur de vent vers le réseau NMEA 2000 et, lorsqu'elle est connectée à un ordinateur, elle permet la calibration avancée du capteur avec le logiciel NexusRace™ et l'utilisation des données avec des programmes de navigation tiers comme Expedition et Adrena.

La gWind Race, avec son câblage Nexus et son pont GND 10, est orientée vers une fiabilité de connexion et une capacité de calibration accrues, souvent recherchées dans les applications de régate. En comparaison, la gWind Wireless 2 de Garmin offre une intégration NMEA 2000 sans fil plus directe.

Pour installer l'hélice :

Assurez-vous que l'axe s'aligne correctement avec la fente de l'hélice. La douille de l'hélice ne s'adapte que dans un seul sens sur l'axe.Appuyez sur l'hélice jusqu'à ce qu'elle soit bien en place sur l'appareil.Installez la vis de blocage pour maintenir l'hélice solidement fixée à l'appareil.

Le capteur de vent gWind Race peut être installé soit dans un support de mât préexistant, soit à l'aide du support de montage inclus. Si vous utilisez le support de montage inclus, il doit être fixé sur une surface horizontale en tête de mât. Si aucune surface horizontale n'est disponible, une cale appropriée doit être ajoutée pour en créer une.

Le capteur de vent gWind Race doit être installé avec le câble orienté vers l'avant du bateau, parallèlement à l'axe central. Si l'appareil n'est pas monté avec le câble exactement orienté vers l'avant du bateau, vous devrez configurer son orientation pour recevoir des données d'angle du vent précises.

Si le capteur n'est pas orienté vers l'avant du bateau, exactement parallèle à l'axe central, vous devez ajuster ce paramètre. Sur l'instrument marin (par exemple, un GMI 20), accédez aux paramètres NMEA 2000, sélectionnez le nom de l'appareil (GND 10), puis choisissez 'Décalage d'angle du vent'. Estimez l'angle en degrés dans le sens horaire par rapport à l'avant du bateau et sélectionnez cette valeur.

Pour connecter l'interface GND 10 à un ordinateur :

Connectez le câble USB inclus au port USB de l'appareil.Connectez l'autre extrémité du câble USB à un port USB libre de votre ordinateur.Le voyant LED près du port USB clignotera en vert lorsque l'appareil sera correctement connecté. Cette connexion permet la calibration avancée avec le logiciel NexusRace™ et l'utilisation des données avec des programmes tiers.

La calibration avancée du capteur de vent gWind Race peut être effectuée à l'aide du logiciel NexusRace™. Pour cela, l'interface GND 10 doit être connectée à un ordinateur via le câble USB inclus. Une fois connecté, vous pouvez utiliser le logiciel NexusRace™ pour personnaliser et affiner la précision du capteur.

Vous pouvez ajuster la réactivité de l'affichage aux changements de direction du vent. Sur l'instrument marin, accédez aux paramètres NMEA 2000, sélectionnez le nom de l'appareil (GND 10), puis choisissez 'Filtre d'angle du vent'. Vous pouvez sélectionner 'Désactivé' pour une réactivité maximale, 'Activé' pour ajuster une valeur (un nombre plus élevé augmente la réactivité, un nombre plus faible la diminue), ou 'Auto' pour un ajustement automatique en fonction des conditions de vent.

Vous pouvez ajuster la réactivité de l'affichage aux changements de vitesse du vent. Sur l'instrument marin, accédez aux paramètres NMEA 2000, sélectionnez le nom de l'appareil (GND 10), puis choisissez 'Filtre de vitesse du vent'. Vous pouvez sélectionner 'Désactivé' pour une réactivité maximale, 'Activé' pour ajuster une valeur (un nombre plus élevé augmente la réactivité, un nombre plus faible la diminue), ou 'Auto' pour un ajustement automatique en fonction des conditions de vent.

L'interface Garmin GND 10 a les dimensions suivantes : 170 mm (hauteur) x 90 mm (largeur) x 50 mm (profondeur).

L'interface GND 10 est conçue pour fonctionner dans une plage de température allant de -15°C à 70°C (5°F à 158°F). Il est important de monter l'appareil dans un endroit non exposé à des températures ou conditions extrêmes, car une exposition prolongée en dehors de cette plage peut entraîner une défaillance de l'appareil.

L'interface GND 10 a une classification d'étanchéité IPX7. Cela signifie que l'appareil peut supporter une immersion accidentelle dans l'eau jusqu'à 1 mètre de profondeur pendant 30 minutes maximum.

Oui, pour éviter toute interférence avec une boussole magnétique, l'interface GND 10 ne doit pas être installée plus près d'une boussole que la distance de sécurité de 10 cm (3.9 pouces) indiquée dans les spécifications du produit.

Oui, lorsque le GND 10 est connecté à un ordinateur via le câble USB inclus, il permet d'utiliser les données des capteurs de vent connectés (comme le gWind Race) avec des programmes de navigation tiers tels qu'Expedition et Adrena.
