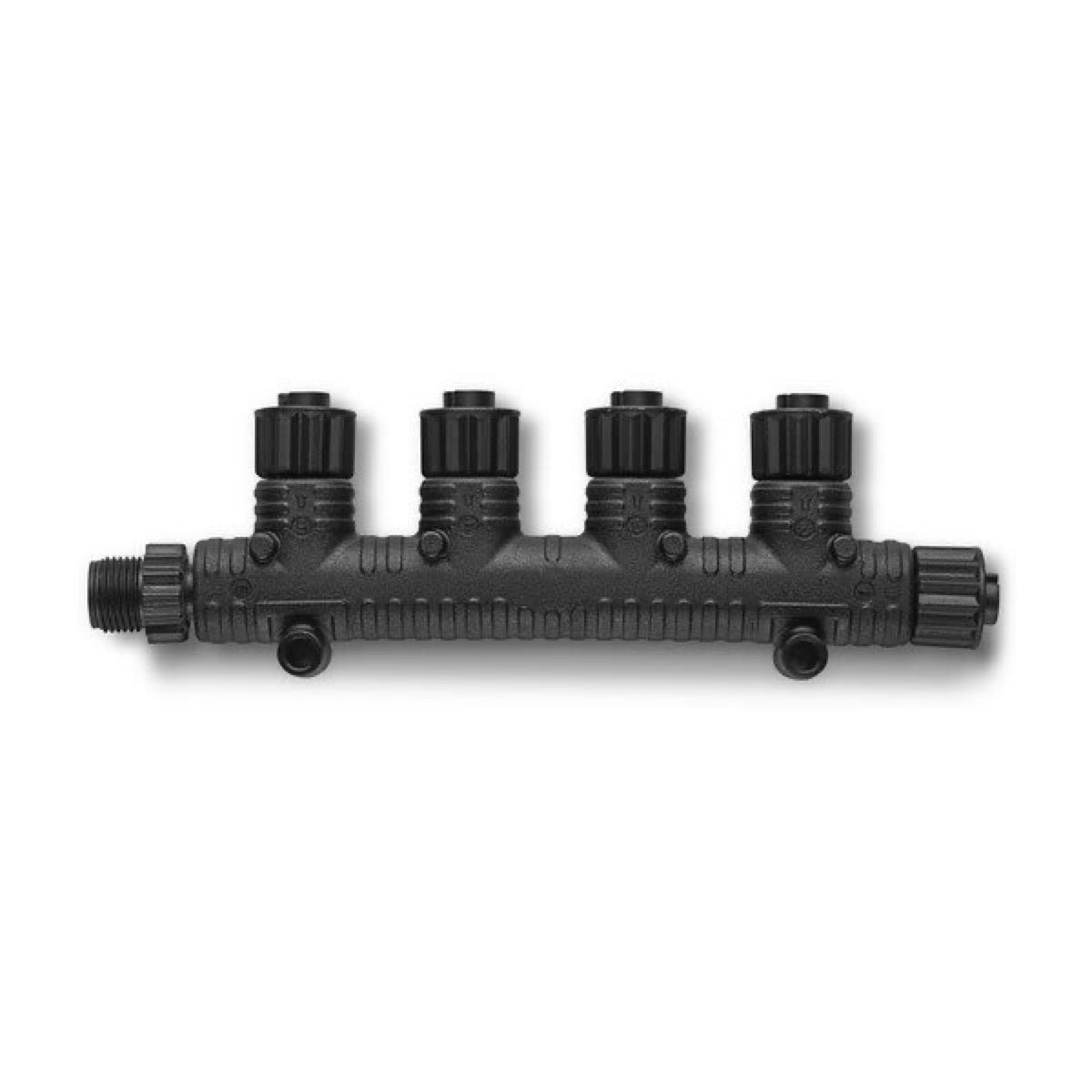

Connecteur en T NMEA 2000® multiport

Le connecteur en T NMEA 2000® multiport Garmin (référence 010-11078-01) est un composant réseau conçu pour optimiser l'architecture des systèmes NMEA 2000 à bord de votre bateau. Contrairement aux connecteurs en T standards qui relient un seul appareil à la dorsale principale, ce modèle multiport permet de consolider jusqu'à quatre câbles de dérivation en une seule unité.

Son objectif est de fournir une solution de câblage plus propre et plus fiable, en réduisant les points de rupture potentiels et les contraintes mécaniques sur les dorsales de grande longueur, et en facilitant la gestion du câblage.

La différence fondamentale réside dans leur capacité de connexion. Un connecteur en T NMEA 2000 standard (comme la référence 010-11078-00) est conçu pour relier un seul appareil à la dorsale principale du réseau. En revanche, le connecteur en T NMEA 2000® multiport (010-11078-01) permet de consolider les connexions de jusqu'à quatre câbles de dérivation d'appareils différents en une seule unité, offrant ainsi une solution plus compacte et organisée pour les installations complexes.

L'utilisation du connecteur en T multiport offre plusieurs avantages significatifs pour votre réseau NMEA 2000 :

Optimisation du câblage : Il permet de regrouper jusqu'à quatre connexions d'appareils en un seul point, ce qui rend le câblage plus propre et plus organisé.Réduction des points de rupture : En consolidant plusieurs connexions en une seule unité, il minimise le nombre de points de contrainte et de rupture potentiels sur la dorsale du réseau.Fiabilité accrue : Une gestion du câblage plus propre et moins de points de connexion individuels peuvent améliorer la fiabilité générale du réseau.Facilité d'installation : Il rationalise la connexion de plusieurs équipements, ce qui peut réduire le temps de mise en œuvre de votre réseau.

Le connecteur en T NMEA 2000® multiport Garmin (010-11078-01) est spécifiquement conçu pour consolider jusqu'à quatre câbles de dérivation en une seule unité. Cela signifie que vous pouvez y connecter jusqu'à quatre appareils distincts à la dorsale de votre réseau NMEA 2000 via ce seul composant.

Non, le connecteur en T NMEA 2000® multiport Garmin (010-11078-01) est vendu comme une unité autonome. Il est conçu pour être intégré dans un réseau NMEA 2000 existant ou en cours de construction. Les câbles de dérivation pour les appareils et les câbles de dorsale nécessaires à votre installation doivent être achetés séparément.

Le connecteur en T NMEA 2000® multiport Garmin (010-11078-01) utilise des micro-connecteurs NMEA 2000. Ces connecteurs sont standardisés pour les réseaux NMEA 2000 et garantissent la compatibilité avec les câbles et appareils certifiés NMEA 2000 de Garmin et d'autres fabricants respectant la norme.

Non, le connecteur en T multiport ne remplace pas les terminateurs de réseau NMEA 2000. Les terminateurs (résistances de 120 ohms) sont des composants essentiels qui doivent être installés aux deux extrémités de la dorsale (backbone) de votre réseau NMEA 2000. Leur rôle est d'assurer l'intégrité du signal sur toute la longueur de la dorsale. Le connecteur multiport, quant à lui, sert à connecter des appareils à la dorsale.

Ce connecteur en T multiport est compatible avec tous les appareils Garmin certifiés NMEA 2000. Il est conçu pour s'intégrer dans l'architecture des réseaux NMEA 2000 et peut connecter des capteurs, des écrans multifonctions (MFD), des GPS, des instruments marins et d'autres dispositifs Garmin qui utilisent la norme de communication NMEA 2000 via des câbles de dérivation.

Oui, le connecteur en T NMEA 2000® multiport Garmin est conçu pour être compatible avec les câbles et appareils certifiés NMEA 2000 de Garmin ainsi que ceux d'autres fabricants qui respectent la norme NMEA 2000. NMEA 2000 est un standard de communication plug-and-play, ce qui assure une interopérabilité entre les équipements conformes à cette norme.

Non, le connecteur en T NMEA 2000® multiport Garmin n'est pas compatible avec les anciens systèmes de communication NMEA 0183. NMEA 2000 est un standard de communication distinct, considéré comme le successeur du NMEA 0183. Pour connecter des appareils NMEA 0183 à un réseau NMEA 2000, un convertisseur spécifique est nécessaire, mais ce connecteur multiport lui-même ne fournit pas cette fonctionnalité.

Oui, le connecteur en T NMEA 2000® multiport Garmin est entièrement compatible avec les câbles de dérivation et de dorsale Garmin existants qui respectent la norme NMEA 2000 et utilisent des micro-connecteurs NMEA 2000. Sa conception est faite pour s'intégrer de manière transparente dans un réseau Garmin NMEA 2000.

Le connecteur en T multiport s'intègre dans la dorsale (backbone) de votre réseau NMEA 2000 de la même manière qu'un connecteur en T standard, mais il offre plus de points de connexion pour les appareils. Il doit être connecté latéralement à la dorsale, soit directement à un autre connecteur en T, soit via un câble de dorsale. Les câbles de dérivation des appareils se connectent ensuite aux ports supérieurs du connecteur multiport. Il est crucial de maintenir une construction linéaire de la dorsale pour assurer le bon fonctionnement du réseau.

Les câbles de dérivation des appareils doivent être connectés aux ports supérieurs du connecteur en T NMEA 2000® multiport. Ce connecteur est conçu pour consolider jusqu'à quatre de ces câbles en une seule unité. Il est important de noter que le sommet d'un connecteur en T (ou d'un groupe de ports de dérivation comme sur le multiport) est utilisé uniquement pour connecter un appareil ou l'alimentation au réseau, et la dorsale ne doit jamais passer par ces ports supérieurs.

La longueur maximale recommandée pour un câble de dérivation (drop cable) connecté à un connecteur en T NMEA 2000, y compris ce modèle multiport, est de 6 mètres (20 pieds). Cette limitation est une exigence de la norme NMEA 2000 pour garantir l'intégrité du signal et le bon fonctionnement du réseau.

Le connecteur en T multiport est principalement conçu pour consolider les connexions de câbles de dérivation d'appareils. Bien que la norme NMEA 2000 stipule que les câbles d'alimentation du réseau doivent se connecter au sommet d'un connecteur en T, il est généralement recommandé d'utiliser un connecteur en T dédié pour le câble d'alimentation du réseau, plutôt que d'utiliser un des ports du multiport qui sont destinés aux appareils. Cela permet de mieux organiser et de simplifier le dépannage de l'alimentation. L'alimentation doit toujours être connectée via un câble d'alimentation NMEA 2000 dédié.

Pour assurer le bon fonctionnement de votre réseau NMEA 2000, la dorsale doit être construite de manière linéaire. Cela signifie :

Tous les connecteurs en T (y compris le multiport) doivent se connecter latéralement les uns aux autres, soit directement, soit via un câble de dorsale.Le sommet d'un connecteur en T (où se connectent les appareils ou l'alimentation) ne doit jamais être utilisé pour faire passer la dorsale.La dorsale doit toujours être terminée par des résistances de 120 ohms (terminateurs) à ses deux extrémités.Le respect de ces règles est essentiel pour éviter les dysfonctionnements du réseau.

Non, l'installation du connecteur en T NMEA 2000® multiport Garmin ne nécessite généralement pas d'outils spéciaux. Le système NMEA 2000 est conçu pour être plug-and-play, ce qui signifie que les connexions se font par simple vissage à la main des connecteurs micro NMEA 2000. Assurez-vous simplement que les connexions sont bien serrées pour garantir une bonne étanchéité et une connexion électrique fiable.

Le connecteur en T multiport améliore la gestion du câblage en permettant de regrouper jusqu'à quatre câbles de dérivation d'appareils en une seule unité compacte. Au lieu d'avoir quatre connecteurs en T individuels dispersés le long de la dorsale, le multiport consolide ces points de connexion. Cela réduit l'encombrement, simplifie l'organisation des câbles et offre une installation plus propre et plus ordonnée à bord de votre bateau.

En consolidant jusqu'à quatre connexions de câbles de dérivation en une seule unité, le connecteur en T multiport contribue à améliorer la fiabilité du réseau de plusieurs façons :

Réduction des points de défaillance : Moins de connecteurs individuels sur la dorsale signifie moins de points potentiels de défaillance ou de connexions desserrées.Moins de contraintes mécaniques : La consolidation réduit les contraintes physiques sur la dorsale, notamment sur les longues sections, ce qui peut prolonger la durée de vie du câblage.Installation plus robuste : Un câblage plus organisé et moins dispersé est généralement moins sujet aux dommages accidentels ou aux interférences.

Lors de l'installation d'un réseau NMEA 2000, y compris avec un connecteur multiport, il est crucial de respecter les points suivants concernant l'alimentation :

Le réseau NMEA 2000 doit être alimenté par une source de 12 Vdc. Une tension supérieure peut endommager les appareils.L'alimentation doit être connectée via un interrupteur (contact ou externe) pour éviter de vider la batterie du bateau lorsque le système n'est pas utilisé.Il est recommandé de ne pas alimenter le réseau NMEA 2000 à plus d'un endroit sans utiliser un isolateur d'alimentation entre les deux connexions pour éviter les boucles de masse.Le câble d'alimentation NMEA 2000 dédié doit toujours se connecter au sommet d'un connecteur en T, et non sur le côté.Bien que le multiport ne soit pas le point d'alimentation principal, ces règles s'appliquent à l'ensemble du réseau dans lequel il s'intègre.
