Kit de démarrage NMEA 2000

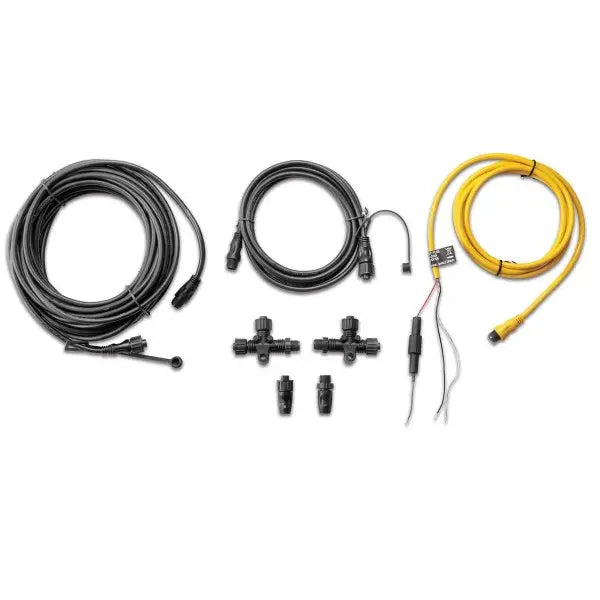

Le kit de démarrage NMEA 2000 Garmin (référence 010-11442-00) est conçu pour établir un réseau de communication NMEA 2000 fondamental à bord de votre navire. Il permet l'interconnexion "plug-and-play" de capteurs et d'écrans marins, facilitant l'échange de données entre les différents appareils électroniques.

Le NMEA 2000 est un standard de communication "plug-and-play" utilisé pour connecter des capteurs et des écrans marins au sein des navires et des bateaux. Il est considéré comme le successeur du standard de bus de données série NMEA 0183, permettant un échange de données simplifié entre les différents appareils.

Non, le standard NMEA 2000 est le successeur du NMEA 0183. Bien qu'il remplace le NMEA 0183, les appareils et réseaux NMEA 2000 ne sont pas directement compatibles avec les appareils NMEA 0183 sans l'utilisation d'une passerelle ou d'un convertisseur spécifique, qui n'est pas inclus dans ce kit.

Garmin utilise des micro-connecteurs NMEA 2000 sur ses appareils, capteurs et connecteurs en T. Ces connecteurs sont compatibles avec d'autres micro-connecteurs et câbles NMEA 2000 ainsi qu'avec les appareils certifiés NMEA 2000.

La dorsale est le chemin de communication principal du réseau NMEA 2000. Elle doit être construite de manière linéaire, en connectant les connecteurs en T les uns aux autres par leurs côtés, soit directement, soit via des câbles de dorsale. Le sommet d'un connecteur en T est exclusivement utilisé pour connecter un appareil ou l'alimentation au réseau, et non pour acheminer la dorsale.

Des terminateurs de 120 ohms doivent être installés à chaque extrémité de la dorsale du réseau NMEA 2000. Une terminaison correcte est essentielle pour assurer l'intégrité du signal sur toute la longueur de la dorsale et garantir le bon fonctionnement du réseau.

Chaque appareil NMEA 2000 doit être connecté à la dorsale à l'aide d'un connecteur en T. Le câble de dérivation de l'appareil doit se brancher sur le sommet du connecteur en T, tandis que le connecteur en T lui-même fait partie de la dorsale linéaire.

Le réseau NMEA 2000 doit être connecté à une source d'alimentation de 12 Vcc. Il est crucial de ne pas le connecter à une source supérieure à 12 Vcc (par exemple, 24 Vcc), car cela pourrait endommager les composants ou les appareils connectés au réseau.

Oui, il est impératif de connecter le réseau NMEA 2000 à l'alimentation via l'allumage ou un autre interrupteur externe. Si le réseau est directement connecté à la batterie, il pourrait la décharger lorsque le bateau n'est pas utilisé, car certains appareils NMEA 2000 restent alimentés tant qu'une source est présente.

Il est recommandé de ne pas alimenter un réseau NMEA 2000 à plus d'un endroit sans utiliser un isolateur d'alimentation entre les deux connexions d'alimentation du réseau. Cela évite les problèmes potentiels liés à des sources d'alimentation multiples.

Les câbles de dérivation, qui connectent un appareil NMEA 2000 à la dorsale, sont limités à une longueur maximale de 6 mètres (20 pieds).

La longueur maximale d'un seul câble de dorsale NMEA 2000 est de 100 mètres (328 pieds). Les câbles de dorsale plus longs que 6 mètres ne peuvent être utilisés que comme câbles de dorsale, et non comme câbles de dérivation.

Le LEN (Load Equivalency Number) est une valeur simplifiée qui représente la quantité de courant qu'un appareil tire du réseau NMEA 2000. Un LEN de 1 équivaut à 50 mA. Cette valeur est utilisée pour calculer les besoins en alimentation et l'équilibre de puissance de votre réseau NMEA 2000.

Oui, le câble d'alimentation NMEA 2000 de 2 mètres inclus dans le kit (référence Garmin 010-11079-00) intègre un fusible de 3 A pour protéger le réseau.

Oui, ce kit fournit les composants fondamentaux (connecteurs en T, terminateurs, câbles) qui peuvent être utilisés pour démarrer ou étendre un réseau NMEA 2000 existant, en suivant les principes de construction linéaire de la dorsale et de terminaison correcte.

Une dorsale mal construite peut empêcher le réseau de fonctionner correctement ou entraîner des performances inattendues. Il est essentiel de suivre les règles de construction linéaire, où les connecteurs en T se connectent par leurs côtés, et les terminaisons sont placées aux extrémités.

Le câble d'alimentation NMEA 2000 doit se connecter au sommet d'un connecteur en T, et non sur le côté. Il peut être placé à l'une des extrémités de la dorsale ou au milieu, en fonction de la longueur de la dorsale et des besoins en alimentation des appareils connectés.

Oui, Garmin propose des connecteurs installables sur le terrain (références 010-11094-00 pour mâle et 010-11095-00 pour femelle) qui peuvent être utilisés pour créer des câbles de dorsale ou de dérivation de longueur personnalisée, ou pour raccourcir des câbles Garmin existants.

Pour que le réseau NMEA 2000 fonctionne correctement, la chute de tension d'alimentation entre le connecteur en T où l'alimentation est connectée et l'appareil NMEA 2000 le plus éloigné ne doit pas dépasser 1,67 Vcc.
