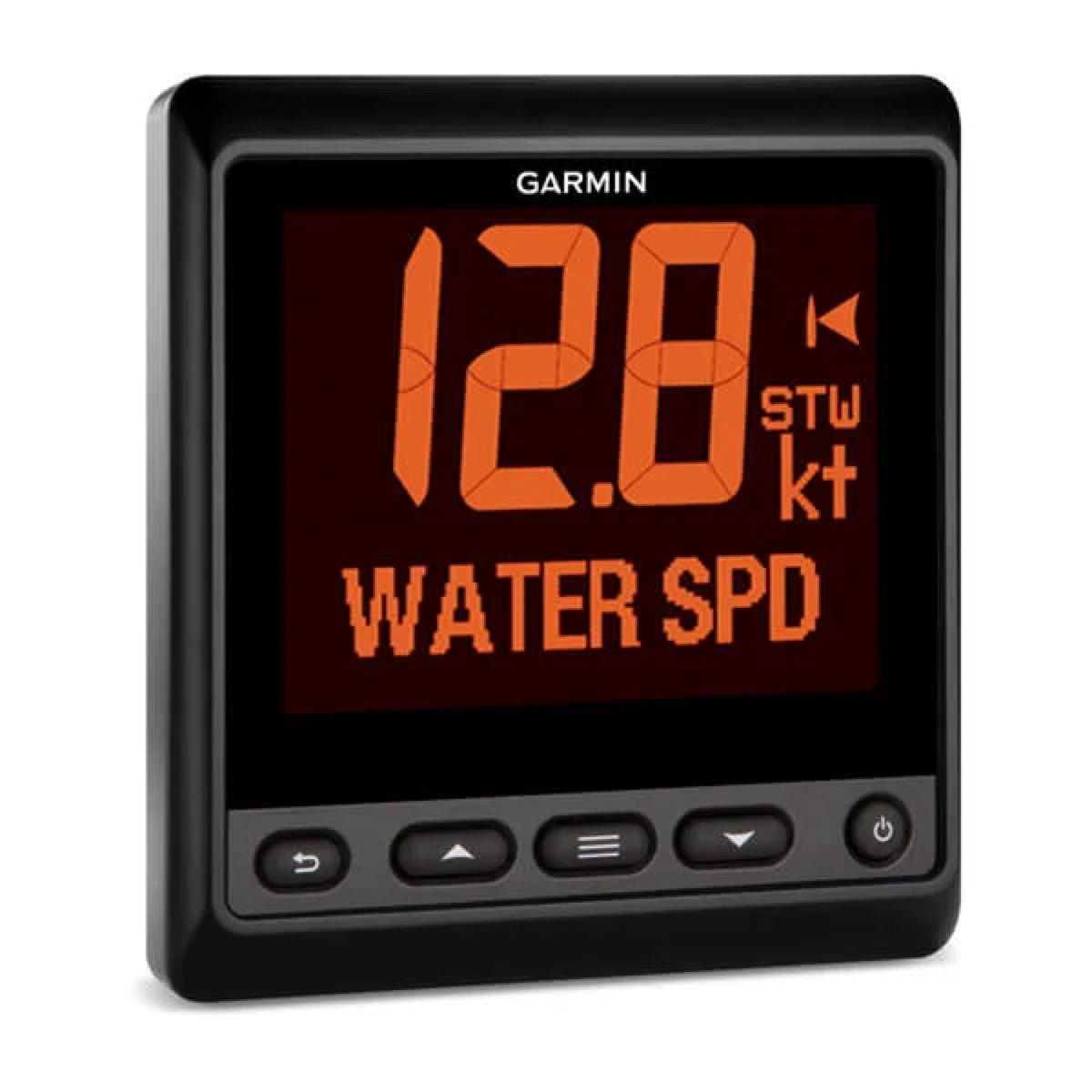

GNX™ 21 : Instrument de navigation

Les dimensions de l'afficheur Garmin GNX 21 sont les suivantes :

Sans pare-soleil (H×L×P) : 110 x 115 x 30 mm (4.33 x 4.53 x 1.18 in.)Avec pare-soleil (H×L×P) : 115 x 120 x 35.5 mm (4.53 x 4.72 x 1.40 in.)

Le poids de l'afficheur Garmin GNX 21 est de :

Sans pare-soleil : 247 g (8.71 oz.)Avec pare-soleil : 283 g (9.98 oz.)

L'afficheur GNX 21 peut afficher une multitude de données marines provenant de capteurs et d'appareils compatibles via le réseau NMEA 2000. Cela inclut, sans s'y limiter :

L'heure systèmeL'angle de barre (gouvernail)Le cap du navireLes paramètres moteur (mise à jour rapide et dynamique)L'état de la batterieLa vitesse référencée à l'eauLa profondeur de l'eauLes données de position GNSS (mise à jour rapide, COG et SOG)Les erreurs de navigationLes données de ventLes paramètres environnementaux (température incluse)

Le GNX 21 propose plusieurs profils d'affichage prédéfinis pour s'adapter à différents types de navigation :

BATEAU À MOTEUR : Affiche des instruments utiles pour la navigation en bateau à moteur, comme la vitesse GPS, le cap GPS, la profondeur, le relèvement vers le waypoint, la distance jusqu'au prochain waypoint et la température de l'eau.CROISIÈRE À VOILE : Conçu pour la croisière à voile, il affiche la vitesse réelle du vent, la vitesse GPS, le cap GPS, le relèvement vers le waypoint, la distance jusqu'au prochain waypoint, l'angle réel du vent et la profondeur.RÉGATE À VOILE : Optimisé pour la régate, ce profil inclut la vitesse GPS, la vitesse réelle du vent, l'angle réel du vent, le cap, le relèvement vers le waypoint et la distance jusqu'au prochain waypoint.PERSONNALISÉ : Permet de configurer l'affichage selon vos besoins spécifiques, avec une page par défaut affichant les informations de vitesse par rapport au sol.

Le boîtier de l'afficheur Garmin GNX 21 est fabriqué en polycarbonate entièrement étanche, tandis que la lentille est en verre avec une finition anti-reflet pour une meilleure visibilité.

Oui, l'afficheur GNX 21 permet de personnaliser les champs de données affichés. Vous pouvez configurer les pages d'instruments pour afficher les informations les plus pertinentes pour vos besoins de navigation. Le profil 'PERSONNALISÉ' est spécifiquement conçu pour cela, vous permettant de choisir parmi une large gamme de données comme la vitesse, le cap, la profondeur, les données de vent, la position GPS, et bien d'autres.

La fonction de chronomètre de régate sur le GNX 21 est un outil dédié aux compétitions de voile. Elle permet de suivre le temps de course avec précision. Pour ouvrir rapidement cet écran, maintenez le bouton ≡ enfoncé depuis une page principale.

Lors du choix de l'emplacement de montage pour le GNX 21, il est important de considérer les points suivants :

L'emplacement doit être au niveau des yeux ou en dessous pour une visualisation optimale pendant l'utilisation du navire.L'angle de vision doit être inférieur à 50° pour le GNX 21 (l'inversion des couleurs de l'écran se produit au-delà de 60° dans la direction 1 heure).La surface de montage doit être suffisamment solide pour supporter le poids de l'appareil et le protéger des vibrations ou chocs excessifs.Pour éviter les interférences avec un compas magnétique, l'appareil ne doit pas être installé plus près d'un compas que la distance de sécurité spécifiée de 209 mm (8.25 in.).L'espace derrière la surface de montage doit permettre le routage et la connexion des câbles.

Pour installer l'afficheur GNX 21 en montage encastré, suivez ces étapes :

Découpez le gabarit de montage encastré (inclus) et assurez-vous qu'il s'adapte à l'emplacement choisi.Retirez la protection adhésive du gabarit et fixez-le à l'emplacement de montage.Utilisez une scie cloche de 90 mm (3.5 in.) ou un outil rotatif pour découper la surface de montage le long de la ligne pointillée du gabarit.Percez des trous pilotes de 2.8 mm (7/64 in.) pour les vis de montage.Appliquez le joint d'étanchéité inclus à l'arrière de l'appareil et un mastic marin autour du joint.Connectez tous les câbles nécessaires à l'appareil avant de le placer dans la découpe.Insérez l'afficheur dans la découpe et fixez-le solidement avec les vis fournies.Clipsez le cadre en place.Il est recommandé d'utiliser le gabarit fourni dans la boîte du produit pour la découpe.

L'afficheur GNX 21 se connecte à un réseau NMEA 2000 sur votre bateau. Ce réseau fournit l'alimentation à l'instrument et les données des appareils NMEA 2000, tels qu'un capteur de vent. Les câbles et connecteurs NMEA 2000 inclus vous permettent de connecter l'appareil à un réseau NMEA 2000 existant ou de créer un réseau de base si nécessaire. Un câble d'alimentation NMEA 2000, un ou plusieurs connecteurs en T, un câble de dérivation et des terminateurs sont généralement requis pour une installation correcte.

Lors du raccordement du câble d'alimentation NMEA 2000, il est crucial de prendre les précautions suivantes :

Un seul câble d'alimentation NMEA 2000 est nécessaire pour le bon fonctionnement du réseau.Un isolateur d'alimentation NMEA 2000 (010-11580-00) doit être utilisé si le fabricant du réseau NMEA 2000 existant est inconnu.Le câble d'alimentation NMEA 2000 doit être connecté à l'interrupteur d'allumage du bateau ou à un autre interrupteur en ligne. Les appareils NMEA 2000 peuvent vider votre batterie si le câble d'alimentation est directement connecté à celle-ci.

La distance de sécurité par rapport à un compas magnétique pour l'afficheur Garmin GNX 21 est de 209 mm (8.25 in.). Il est important de respecter cette distance pour éviter toute interférence avec le fonctionnement du compas.

Oui, l'afficheur Garmin GNX 21 est nativement compatible avec les réseaux NMEA 2000. Il est conçu pour s'intégrer facilement à un réseau NMEA 2000 existant ou pour en créer un, permettant ainsi la réception et l'affichage d'une multitude de données provenant de capteurs et d'appareils compatibles.

Oui, l'afficheur GNX 21 peut recevoir des données NMEA 0183 d'un appareil compatible à l'aide d'un câble de données NMEA (non inclus). Cependant, il ne peut pas transmettre ces données NMEA 0183 vers le réseau NMEA 2000.

Oui, l'afficheur GNX 21 peut recevoir des données d'instruments et capteurs Nexus en utilisant un appareil GND™ 10 (vendu séparément). Le GND 10 agit comme un pont entre les instruments Nexus et le réseau NMEA 2000.

L'afficheur Garmin GNX 21 possède une classification d'étanchéité IEC 60529 IPX7. Cela signifie que l'appareil peut résister à une immersion accidentelle dans l'eau jusqu'à 1 mètre de profondeur pendant une durée maximale de 30 minutes.

L'afficheur Garmin GNX 21 est conçu pour fonctionner dans une plage de température allant de -15°C à 70°C (5°F à 158°F). Il est important de maintenir l'appareil dans cette plage pour éviter tout dommage lié aux températures extrêmes.
