BEP Marine

80-716-0030-00

Intelligent batterihub til 2 motorer

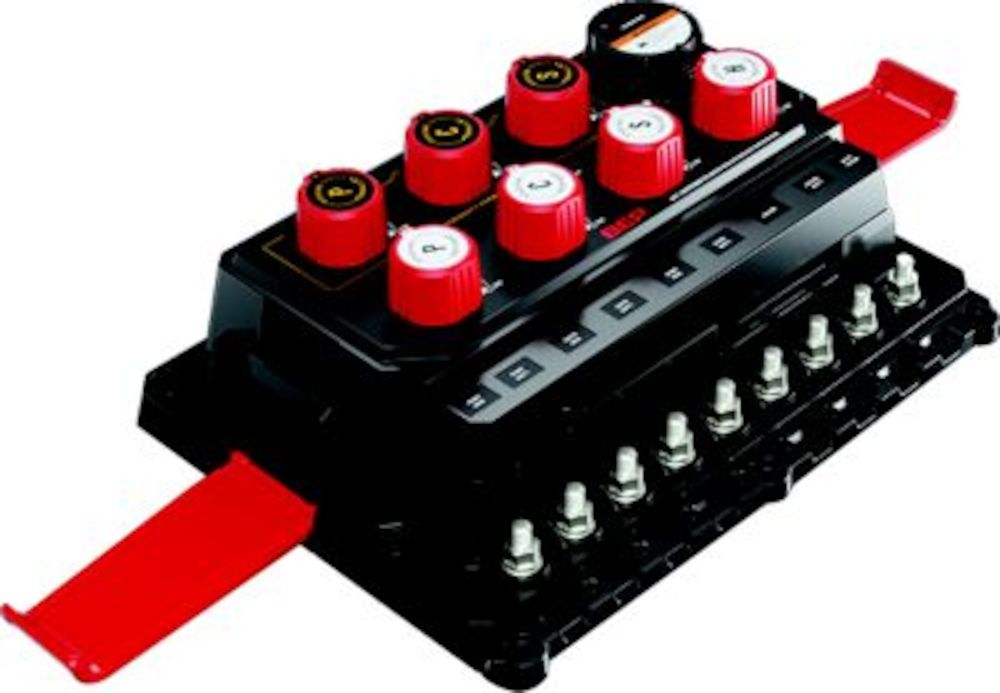

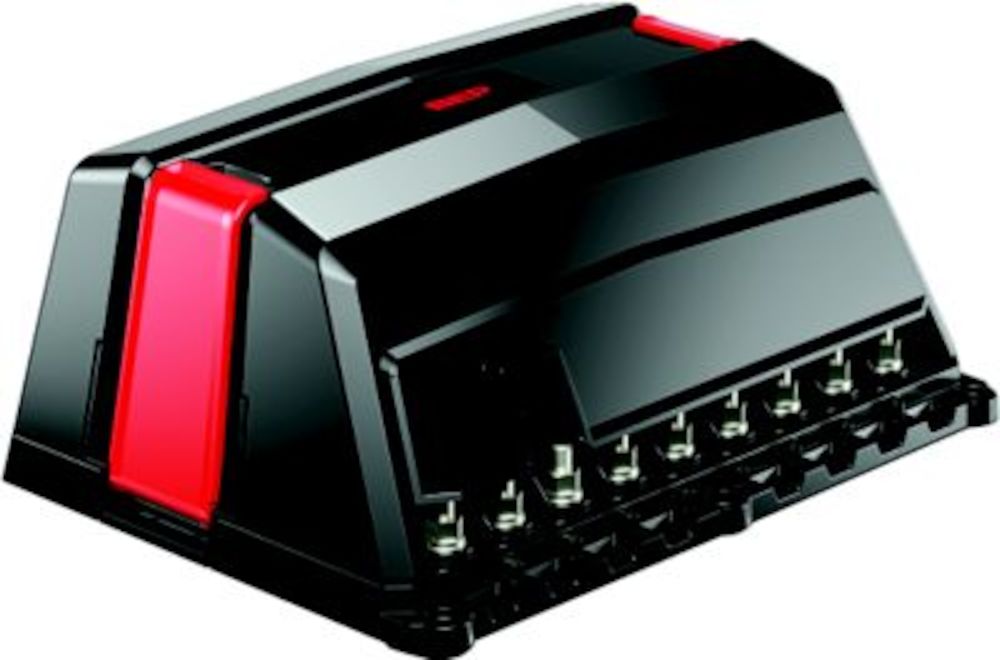

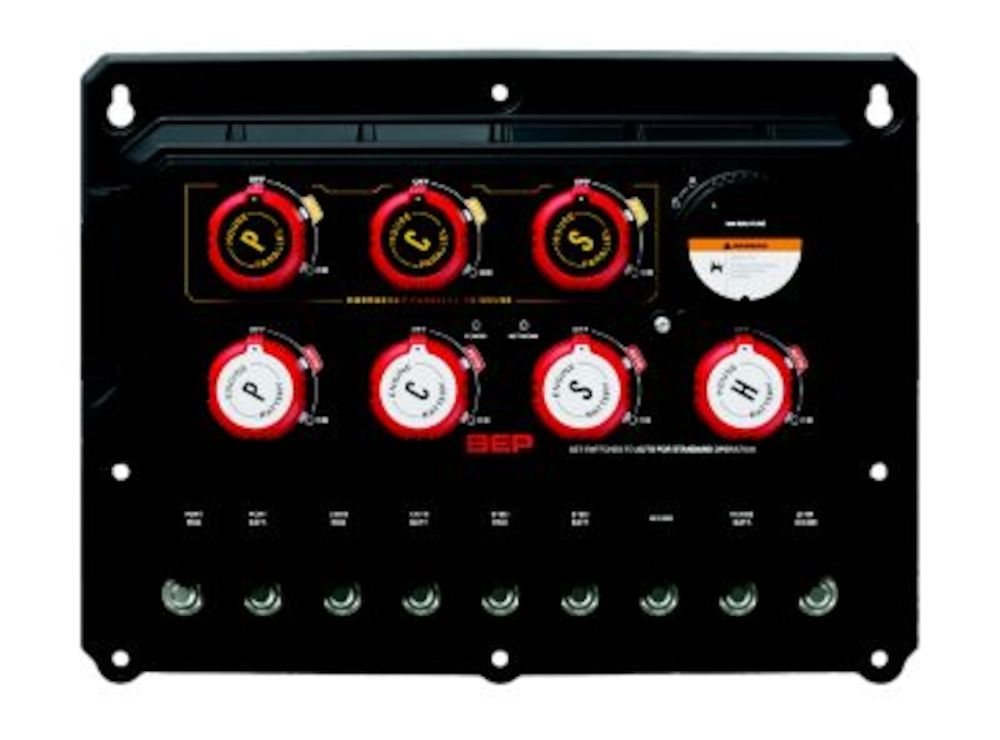

BEP Smart Battery Hub Twin Engine er en motoriseret omskifterenhed designet til centraliseret batteristyring på bimotorers skibe. Med en kontinuerlig kapacitet på 275 A og en startkapacitet på 1250 A ved 32V DC muliggør den fjernstyret, sikker overvågning og integreres problemfrit med CZone-netværk. Systemet omfatter bimotorens omskifterenhed med 10 mm forbindelsespigge, klar til installation for at optimere effekttilslutningen.

PrisFå pro-pris

1.748,96€

1.748,96€ ~~2.236,80€~~

inkl. moms Fragt beregnes ved betaling.

På lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Nominel spænding	32
Ampere	275.0
Antal kredsløb	6.0
Antal poler	6 poler
Understøttede batteribanker	3.0
Type af batterikontakt	Motordrevet
Metode til batterikontaktstyring	Manuel og automatisk
CZone-kompatibel	Oui
Monteringstype	Indbygget eller overflademonteret
IP-klassificering	IP66
Overbelastningsbeskyttelse	Oui
Kortslutningsbeskyttelse	Oui
Skærmtype	LED (statusindikatorer)
Kompatibilitet med mobilapp	Oui
Trådbundet netværk	NMEA 2000, CZone
Certificeringer	CE, gnistbeskyttet
Maksimal kabelhylsestørrelse	50
Drifttemperaturområde	-20 til 50
Dimensioner (B x H x D)	300 x 200 x 150
Vægt	2,5
Cable Length Reduction Benefit	Reducer længden og tværsnittet af kraftkabler
Spolespænding	12/24V DC
Lige strøm (A)	275 A
Styretype	Fjernbetjent (NMEA2000 eller kabel), manuel
Startstrøm (A)	1250 A
Engine Configuration Type	Twinmotor
Intermitterende strøm (A)	455 A
Max Cable Size With Strain Relief Mm	70
Maksimal ladestrøm (A)	275.0
Maksimal afladningsstrøm (A)	275.0
Maksimal DC-spænding	32
Mounting Cutout Length Mm	363,47
Driftsspændingsområde	8-30V DC
Topudladningsstrøm	1250.0
Positioner	Tænd/Sluk (med manuel dispensation)
Produktanvendelse	Intelligent batteristyringssystem til skibe med dobbeltmotor
Anbefalet ladestrøm	250.0
Anbefalet kontinuerlig afladningsstrøm	275.0
Opbevaringstemperaturområde	-30 til 70
Stud A Connection Point	Hovedmotor højre side
Stud B Connection Point	Startbatteri til styrbord
Stud C Connection Point	Servicebelastning
Stud D Connection Point	Servicebatteri
Stud E Connection Point	Styrehus hovedmotor (bådbords)
Stud F Connection Point	Startbatteri bagbord
Kontakttype	Med magnetisk motorlås
Terminalstørrelse	2 x 10 mm (3/8")
Terminaltype	Gaffelbolte (forsølvede kobber)
Kabelføringstilslutningstype	Gaffel

Detaljeret beskrivelse

Den Smart Battery Hub Twin Engine fra mærket BEP er en avanceret energistyringsløsning, specielt designet til fartøjer med bimotor-opsætning. Denne hub centraliserer skift mellem start- og servicebatterier via fjernstyrede motoriserede kontakter. Ved at installere dette modul tæt på batteriparken reduceres længden og tværsnittet af de nødvendige kraftkabler til starterne betydeligt, hvilket giver vægtbesparelse, mindre spændingsfald og en væsentlig besparelse af kobber.

Elektriske ydeevner og robusthed

Designet til de mest krævende maritime miljøer, understøtter denne motoriserede skiftehub en maksimal spænding på 32V DC. Den kan levere en kontinuerlig strøm på 275 A, en intermitterende strøm på 455 A og modstå op til 1250 A under kritiske motorstartfaser. Strømforbruget er nøje styret med kun 15 mA trukket, når systemet er i stopposition. Kraftforbindelserne udføres sikkert på fortenede kobberbolte på 10 mm (3/8"), anbefalet til kabler op til 50 mm (eller 70 mm med trækaflastning). Kabinettet er certificeret som beskyttet mod antændelse (Ignition protected), hvilket sikrer fuld sikkerhed selv i trange motorrum.

Netværksintegration og udvidelsesmuligheder

I modsætning til traditionelle manuelle batteriklynger indgår Smart Battery Hub Twin Engine i en logik om det forbundne fartøj. Den fungerer sammen med fjernbetjeningspaneler med nøgle og integreres naturligt med avancerede digitale økosystemer som CZone. Den er en del af BEP’s komplette sortiment af fjernbetjeningsklynger, der tilbyder de samme funktioner og monteringsmuligheder som standardomskiftere, samtidig med at den strategisk placeres mellem modellerne Single Engine og Triple Engine. Installation er fleksibel og tillader montering på overflade eller indbygget alt efter den tekniske konfiguration ombord.

Dokumentation

Type	Nom
	EN - Gabarit de montage - Smart Battery Hub

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Pålidelighed og optimering af kablering til dobbeltmotorer »

BEP Smart Battery Hub Twin Engine repræsenterer en betydelig udvikling inden for elektrisk styring på bimotorers fartøjer. Ved at flytte effektomskiftningen tæt på batteripakkernes placering løser dette motordrevne system et af de største problemer om bord: spændingstab på grund af lange kabelføringer. Dets motordrevne omskiftere, der kan håndtere 1250 A ved start og 275 A kontinuerligt, sikrer en pålidelighed, der er ubetinget egnet til både udvendige og indvendige motorer. Kompatibiliteten med digitale netværk som CZone muliggør en problemfri integration i bådens økosystem, hvilket giver centraliseret, sikker og øjeblikkelig kontrol fra styrehuset.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

Intelligent batterihub til 2 motorer

1.748,96€

1.748,96€ ~~2.236,80€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad bruges Smart Battery Hub Twin Engine til?

BEP Smart Battery Hub Twin Engine er et centraliseret batteristyringssystem designet til både med to motorer. Det giver mulighed for fjernbetjening af batteriomskiftere (motor- og servicebatterier), hvilket forenkler adgangen til og styringen af energien ombord.

Hvad er den maksimale spænding, denne fordelingsboks kan håndtere?

Denne model er designet til at håndtere en maksimal spænding på 32V DC, hvilket gør den perfekt egnet til marine elektriske installationer, der kører på 12V og 24V.

Er dette hub beskyttet mod antændelsesrisiko?

Ja, systemet er beskyttet mod antændelse (Ignition protected). Det kan derfor installeres sikkert i motorrum eller andre rum, hvor der kan være brændstofdampe til stede.

Er den kompatibel med CZone-netværk?

Ja, dette produkt er udviklet af BEP og integrerer perfekt med CZone-økosystemet. Det har CAN-forbindelse til kommunikation med andre enheder i dit digitale ombordnetværk.

Hvad er fordelene ved at installere denne hub tæt på batterierne?

At placere huben så tæt som muligt på batterierne reducerer betydeligt længden og tværsnittet af kablerne, der går til starteren. Det medfører en væsentlig besparelse på omkostningerne til kobberkabler og minimerer spændingsfald.

Hvordan fungerer automatisk tilstand?

I automatisk tilstand skifter den motoriserede kontakt fra tilstanden "Auto Fra" til "Auto Til" når den aktiveres fra fjernbetjeningspanelet. En integreret LED lyser for visuelt at bekræfte, at automatisk tilstand er aktiv.

Hvordan er forbindelserne fordelt til de to motorer?

Hubben har dedikerede bolte til at adskille og håndtere hvert elektriske kredsløb:

Motor og startbatteri (højre side)Motor og startbatteri (venstre sideServicebatteri (House)

Skal der monteres en sikring i servitudekredsen?

Ja. Ved installationen er det nødvendigt at forbinde servitudebelastningens (house load) positive pol til den tilsvarende pol via en sikring for at beskytte elinstallationen.

Ved elektrisk fejl kan manuelle afbryderne betjenes manuelt?

Ja, selvom systemet er motoriseret til fjernbetjening, er der fortsat en manuel funktion (TIL/FRA). Dette sikrer din sikkerhed og giver dig kontrollen i tilfælde af fejl i styresystemet.

Er den kompatibel med alle typer af marinebatterier?

Ja, huben fungerer som en robust strømbryder og er kompatibel med bly-syre-, AGM-, Gel- og lithiumbatterier, under forudsætning af at spændingen i batteriparken ikke overstiger 32V DC.

Kræver installationen af denne hub specifikke værktøjer?

Installationen kræver standard el-marinørværktøjer, herunder nøgler til 10 mm møtrikker og kabelkrympetænger til strømkabler. Det anbefales stærkt at bruge det medfølgende monteringsmønster til præcis placering af fastgørelseshullerne.
