Coupe-batterie sélecteur e-Series 3 positions avec AFD
Coupe-batterie sélecteur e-Series 3 positions avec AFD
En stock
Caractéristiques techniques
Caractéristiques techniques
| Usage du produit | Gestion et isolation des parcs de batteries, démarrage d'urgence |
| Type de switch | Sélecteur de batterie |
| Courant continu (A) | 350 |
| Courant intermittent (A) | 600 |
| Courant de démarrage (A) | 1200 |
| Maximale tension dc | 32 |
| Nombre de pôles | 1 |
| Positions | 3 |
| Protection AFD | Oui |
| Type de borne | Goujon (cuivre étamé) |
| Taille de borne | 3/8"-16 (M10) |
| Type de connexion câblage | Cosses à œillet |
| Type de contrôle | Manuel rotatif |
| Type de montage | Montage en surface / Montage sur panneau arrière / Montage sur panneau avant |
| Indice IP | IP66 |
| Plage tension fonctionnement | Jusqu'à 32V DC |
| Diamètre de découpe du panneau | 92.08 |
| Plage de température de fonctionnement | -40 à +85 °C |
| Poids | 0.52 |

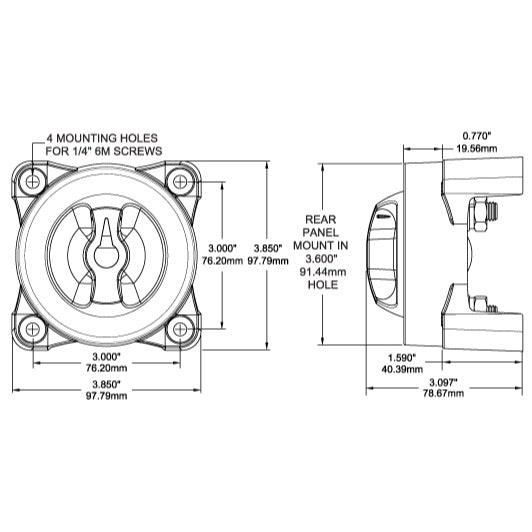

| Dimensions (L x H x P) | 98 x 98 x 40.39 |
| Garantie | 99.0 |
| Conformité ABYC | Meets all ABYC requirements |
| Couleur de l'actionneur | Rouge |
| Actuator Feedback Type | Tactile |
| Style d'actionneur | Bouton rotatif |
| Alternator Diode Protection Mechanism | Réduction de la sortie de l'alternateur à zéro |
| Ampérage | 350 |
| Battery Inputs Count | 2 |
| Cable Clearance Mm | 27.9 |
| Cable Entry Count | 1 |
| Cable Size To Meet Ratings Awg | 4/0 AWG |
| Cable Size To Meet Ratings Mm2 | 120 |
| Cable Terminal Torque Nm | 24.86 |
| Cranking Current Duration | 30 |
| Emergency Start Capability | Non |
| Type de moteur compatible | In-bord essence ou diesel |
| Flange Nut Material | Acier inoxydable |
| High Power Application Focus | Haute puissance, fiabilité et faible génération de chaleur |
| Ignition Protection Standard | SAE J1171, ISO 8846 |
| Type d'installation | Montage en surface / Montage sur panneau arrière / Montage sur panneau avant |
| Intermittent Current Duration | 5 |
| Voyant lumineux | false |
| Make Before Break Feature | Oui |
| Max Accepted Cable Size Mm2 | 120 |
| Nombre maximum de batteries en série | 2.0 |
| Courant de charge maximal (A) | 350.0 |
| Courant de décharge maximal (A) | 350.0 |
| Mounting Area Required Sq In | 15 |
| Mounting Compatibility Brands | Perko, Guest |
| Mounting Hardware Type | Vis 1/4" (M6) |
| Orientation de montage | Montage en surface, sur panneau arrière ou sur panneau avant |
| Courant de décharge en crête | 1200.0 |
| Environnement d'application du produit | Marin et embarqué |
| Type de produit | Interrupteur de batterie |
| Recommended Cable Connection Method | Un câble 4/0 AWG à chaque borne batterie, deux câbles 4/0 AWG à la borne commune |
| Courant de décharge continu recommandé | 350.0 |
| Selector Positions Description | Batterie 1, Batterie 2, Arrêt |
| Plage de température de stockage | -40 à +85 °C |
| Fonction de l'interrupteur | Sélection de batterie |
| Terminal Stud Length Mm | 22.22 |
| Terminal Stud Material | Cuivre étamé |
| Terminal Stud One Piece Design | Oui |
| Terminal Torque Nm | 15.82 |
| Ul Certification Standard | UL 1107, UL 1500 |
| Warranty Period Text | Garantie à vie |
Description détaillée
Description détaillée

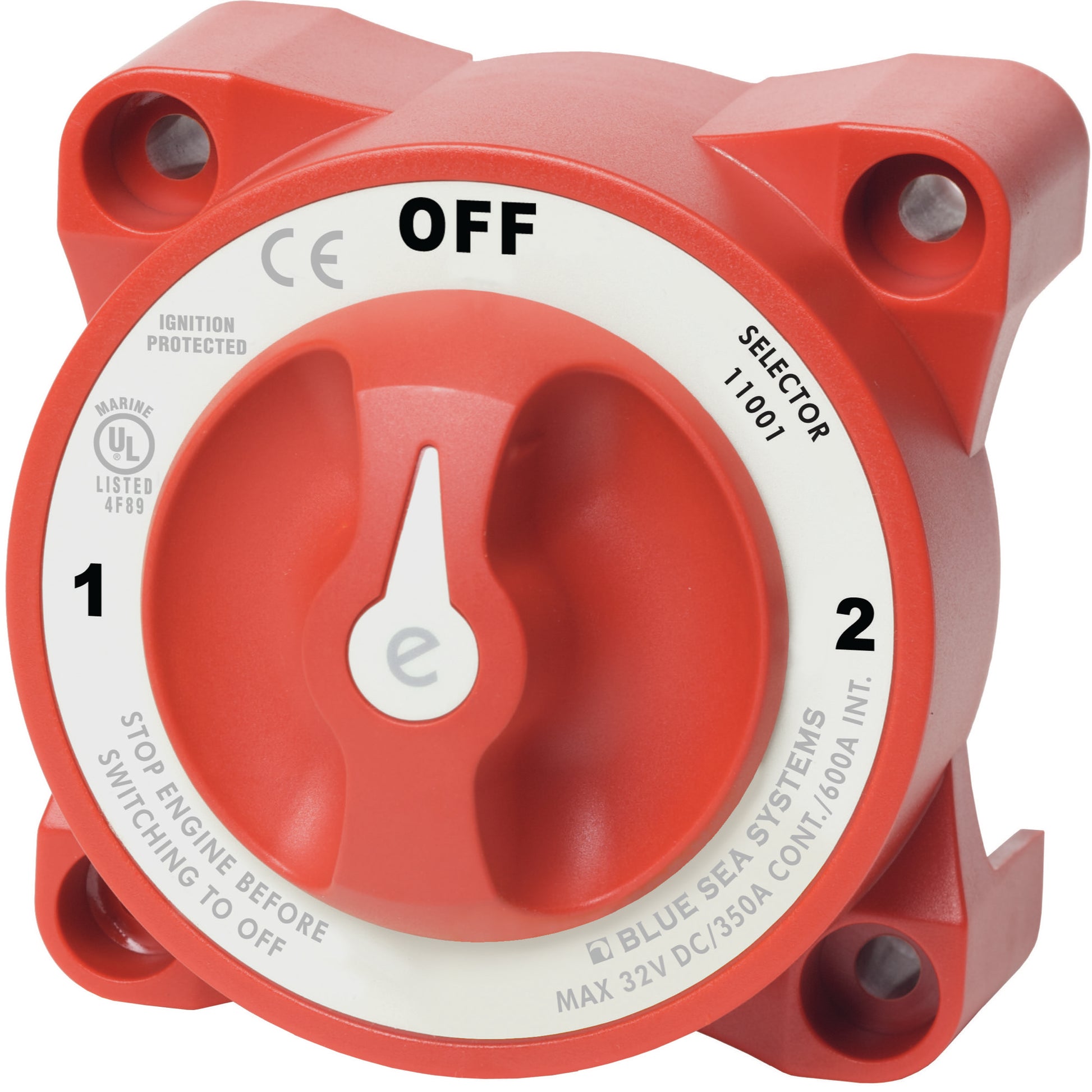

Conçu pour les systèmes électriques marins et embarqués, l'interrupteur de batterie BLUE SEA e-Series Selector 3 Position avec AFD (référence 11001) offre une gestion fiable de deux parcs de batteries. Ce sélecteur à 3 positions (batterie 1, batterie 2, arrêt) est spécifiquement destiné aux applications nécessitant une puissance élevée, une fiabilité éprouvée et une faible génération de chaleur, comme sur les bateaux équipés de moteurs à essence ou diesel in-bord.
Performance et Caractéristiques Techniques
Le modèle 11001 assure une performance électrique avec une capacité de démarrage de 1 200 A pendant 30 secondes. Il supporte un courant intermittent de 600 A (5 minutes) et un courant continu de 350 A à 32 V DC. Ses goujons de borne en cuivre étamé de 3/8"-16 (M10) garantissent une conductivité maximale et une résistance à la corrosion, avec une longueur de 22,22 mm pour accepter plusieurs cosses de câble. Le couple de serrage recommandé est de 15,82 N·m (140 in-lb). Pour atteindre ses valeurs nominales, l'utilisation de câbles de 4/0 AWG (120 mm²) est requise.
Fonctionnalités Avancées et Conformité
Une caractéristique distinctive du 11001 est sa fonction Alternator Field Disconnect (AFD), qui protège les diodes de l'alternateur en cas de coupure de l'interrupteur moteur tournant, en réduisant la sortie de l'alternateur à zéro. Cette protection est essentielle pour la durabilité du système de charge. L'interrupteur est également protégé contre l'allumage (ignition protected), répondant aux exigences SAE J1171, UL 1500 et ISO 8846, ce qui le rend sûr pour une installation sur les bateaux à essence. Il est conforme aux exigences de l'ABYC pour les interrupteurs de batterie et est listé UL 1107. Son boîtier permet un montage en surface ou sur panneau arrière, offrant une flexibilité d'installation. Contrairement aux modèles Selector 4 Position ou Dual Circuit Plus de la série e-Series, cet interrupteur ne dispose pas de la fonction "make-before-break" pour le basculement entre les banques 1 et 2, ce qui implique de passer par la position "OFF" avant de changer de banque.
Documentations
Documentations
Avis de l'expert
Avis de l'expert
« Analyse technique : Interrupteur BLUE SEA e-Series Selector 3 Position avec AFD »
