Vérin linéraire type 1 pour GHP 12 - Garmin

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Gemmer 12%

Garmin

010-11572-00

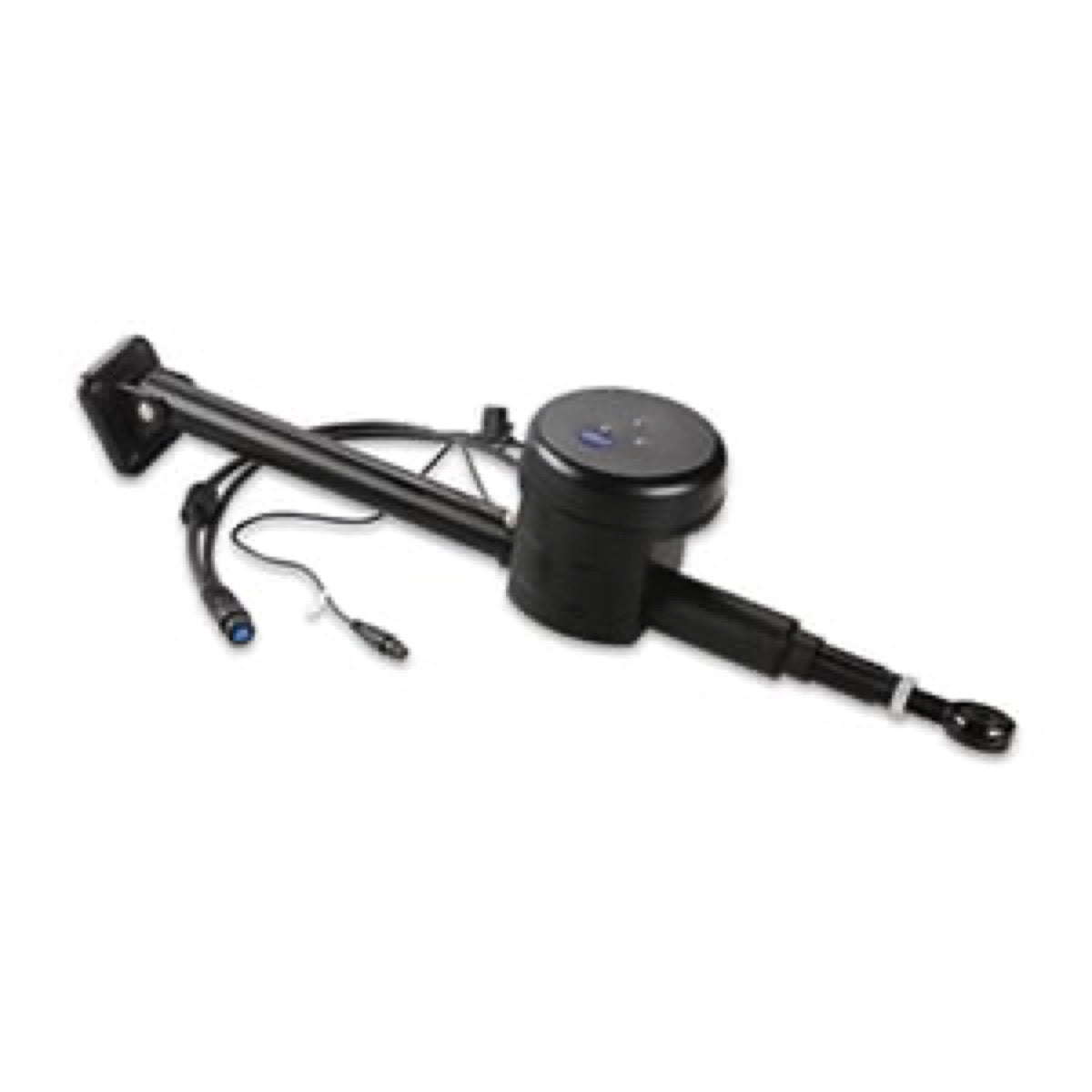

Lineær aktuator type 1 (Class A) til GHP 12

Designet til sejlbåde op til 13 tons, er Garmin type 1 (010-11572-00) lineæraktuatoren en mekanisk drivsenhed, der er kompatibel med Garmin GHP 12-, GHP Reactor- og Reactor Mechanical-autopiloter. Medfølgende: en rorstamme (M10), en 16 mm ring, to M10 skiver og en M10 låsemøtrik.

PrisFå pro-pris

2.031,17€

2.031,17€ ~~2.299,00€~~

inkl. moms Fragt beregnes ved betaling.

Kan bestilles

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Driftsspænding	10 til 30
Driftstemperatur	-15 til 60
Produktbredde	820
Produkthøjde	165
Produktdybde	155
IP-klassificering	IPX0
Trådløs forbindelse	Ingen
Monteringstype	Fastgørelse med 4 bolte
Type af aktuator	Lineær elektrisk aktuator
Sløjfer	303
Monteringsskruer inkluderet	Nej
Monteringsorientering	Sideorienteret motor
Integreret rorvinkelsensor	Ja
Kan frakobles	Ja
Autopilot Compatibility	Garmin GHP 12, GHP Reactor Mechanical/Retrofit/Solenoid Corepack, Reactor 40 Mechanical/Retrofit/Solenoid Corepack
Produktets stregkode	0753759971656
Clutch Power Consumption A	0,5
Dimensioner (L x B x H)	820 x 165 x 155
Max Thrust Kg	400
Max Vessel Displacement Kg	13000
Motor Power Consumption A	1-2
Produkttype	Lineær aktuator
Produkt-SKU	010-11572-00

Detaljeret beskrivelse

Designet til sejlbåde med en deplacement op til 13 ton (28.500 lbs), er Garmin lineær aktuator type 1 (reference 010-11572-00) en selvstændig mekanisk driv-enhed. Den er specifikt udviklet til problemfri integration med Garmin autopiloterne GHP 12, GHP Reactor og Reactor Mechanical, hvilket giver en præcis og pålidelig styreløsning til sejlads.

Ydeevne og teknisk integration

Denne lineære aktuator skiller sig ud med en maksimal trykkraft på 400 kg (800 lbs) og en slaglængde på 303 mm (12 tommer), hvilket sikrer responsiv rorstyring. Dens centrerede dimensioner er 820 x 165 x 155 mm. Den opererer med en forsyningsspænding på 10 V til 30 V, med en gennemsnitlig strømforbrug for koblingen på 0,5 A ved 12 V og en motorstrømforbrug på 1 til 2 A ved 12 V. Driftstemperaturområdet er fra -15 °C til 60 °C (5 °F til 140 °F). I modsætning til hydrauliske eller elektromagnetiske enheder tilbyder denne mekaniske aktuator målrettet effektivitet for sin kategori. GHP 12-systemet, som den er tilknyttet, integrerer NMEA 2000-tilslutning, hvilket letter installationen og deling af kursdata med andre Garmin-enheder i netværket.

Sikkerhed og præcision med integreret rorvinkelsensor

Denne funktion bidrager til mere glidende manøvrer, reducerer risikoen for overkompensation og forebygger overdreven slitage eller skader på aktuatoren ved endestop. Det er afgørende, at fysiske endestop (ikke inkluderet) begrænser aktuatorens slaglængde til 294 mm (11,57 tommer) for at undgå skader på enheden. Installation af denne klasse A-driv-enhed kræver særlig opmærksomhed på omgivelserne, da den ikke er vandtæt og skal monteres på et tørt sted, beskyttet mod sprøjt og nedsænkning. For lignende installationer på større skibe eller med behov for anden trykkraft tilbyder Garmin andre aktuatorer (Type 2), der er tilpasset større deplacement, hvilket gør denne Type 1-model til løsningen for mellemstore sejlbåde.

Dokumentation

Type	Nom
	Notice d'installation - install Class A Drive Unit Installation Instructions

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Garmin Lineær Aktuator Type 1: Præcis integration og styring til sejlbåde »

Garmin type 1 lineære aktuator er en essentiel komponent for enhver ejer af en sejlbåd op til 13 tons, der ønsker at sikre sit autopilotsystem. Den mekanisk uafhængige konstruktion, specifikt kalibreret til GHP 12 og Reactor Mechanical autopiloter, udgør et alternativ til hydrauliske systemer, som potentielt er mere komplekse at installere og vedligeholde for denne skibskategori. Betegnelsen "Type 1" i Garmin-serien angiver tydeligt dens positionering for specifikke sejlbådsbevægelser, hvilket adskiller den fra Type 2-aktuatorer beregnet til større belastninger. Den native integration med Garmin GHP 12-systemet forenkler konfigurationen, især med hensyn til informationshåndtering via NMEA 2000, hvilket er en fordel for centralisering af navigationsdata.

Det mest kritiske aspekt ved installationen er det absolut nødvendige behov for eksterne fysiske stop. Installationsvejledningen understreger dette punkt: aktuatoren må ikke anvendes som slagbegrænser, da det ellers kan medføre skader. Dette kræver omhyggelig planlægning af rorets placering og geometri. Derudover gør dens manglende vandmodstand det nødvendigt at montere den i et tørt og beskyttet rum, hvilket kan påvirke valget af placering om bord. Selvom en professionel installation anbefales på grund af den nødvendige viden om rorets kinematik, er fordelene ved en rorvinkelsensor ubestridelige, idet den optimerer autopilotens reaktivitet og udstyrs holdbarhed ved at undgå overbelastning. Denne model er derfor et klogt valg for en robust og ydeevneoptimeret integration inden for sit markedsegment.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

Lineær aktuator type 1 (Class A) til GHP 12

2.031,17€

2.031,17€ ~~2.299,00€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Til hvilken type og størrelse sejlbåd er denne lineære aktuator designet?

Garmin type 1 lineær aktuator er specifikt designet til sejlbåde med en deplacement på op til 13 ton (ca. 28.500 pund).

Hvad er det maksimale tryk, denne lineære aktuator kan levere?

Denne lineære aktuator leverer et maksimalt tryk på 400 kg (ca. 800 pund), hvilket sikrer responsiv og præcis rorstyring.

Hvad er det maksimale slag for det lineære aktuator?

Det maksimale slag for denne lineære aktuator er 303 mm (ca. 12 tommer). Det er vigtigt at begrænse slaglængden til 294 mm (11,57 tommer) ved hjælp af eksterne fysiske anslag for at undgå beskadigelse af enheden.

Hvad er det krævede spændingsområde for denne aktuator?

Garmin aktuator type 1 fungerer med en forsyningsspænding mellem 10 V og 30 V.

Hvad er det gennemsnitlige strømforbrug for denne lineære aktuator?

Det gennemsnitlige strømforbrug for denne aktuator er som følger:

Gennemsnitligt forbrug for koblingen: 0,5 A ved 12 V.Gennemsnitligt forbrug for motoren: 1 til 2 A ved 12 V.

Hvad er driftstemperaturområdet for denne aktuator?

Garmin type 1-lineær aktuator er designet til at fungere i et temperaturområde fra -15 °C til 60 °C (dvs. 5 °F til 140 °F).

Er denne lineære aktuator en hydraulisk eller mekanisk enhed?

Det er en selvstændig mekanisk drivenhed, der leverer målrettet effektivitet til styring af sejlbåde.

Er Garmin type 1 lineærcylinder vandtæt?

Nej, denne lineærcylinder er ikke vandtæt. Den skal installeres et sted, hvor den ikke udsættes for nedsænkning, stænk eller vandspild, da vand kan beskadige den.

Hvilke Garmin autopilot-modeller er dette aktuator kompatibelt med?

Denne lineære aktuator er specifikt designet til problemfri integration med Garmin GHP 12, GHP Reactor og Reactor Mechanical autopilot-systemer.

Kan dette lineære aktuator forbindes til et eksisterende kvadrant eller rorarm på min båd?

Ja, du kan tilslutte aktuatoren til et eksisterende kvadrant eller rorarm. Rorarmen er ikke inkluderet med aktuatoren.

Hvad er specifikationerne for styrehåndtaget eller kvadranten til den medfølgende styrepind?

Den medfølgende styrepind er beregnet til brug med en kvadrant eller et styrehåndtag med en maksimal tykkelse på 20 mm (0,79 tomme).

Kræver installationen af denne lineære aktuator professionel ekspertise?

En professionel installation af aktuatoren anbefales stærkt, da der kræves specifik viden om rorets funktion for at sikre korrekt installation og opnå de bedste ydeevne.

Hvilke forholdsregler skal man tage ved placeringen af aktuatoren?

Aktuatoren skal installeres et sted, hvor den ikke udsættes for nedsænkning, vanddråber eller rørspray. Det er afgørende at montere den i et tørt miljø, da udsættelse for vand vil beskadige udstyret. Desuden må ingen del af aktuatoren komme i kontakt med båden, kvadranten eller rorarmen i hele bevægelsesområdet.

Er det nødvendigt at installere fysiske stop med denne lineære aktuator?

Ja, installation af fysiske stop (ikke inkluderet) er påkrævet. De skal begrænse aktuatorens slaglængde til 294 mm (11.57 tommer) mellem fuldt tilbagetrukket og fuldt udstrakt position. Aktuatoren må aldrig anvendes som slaglængdebegrænser, da det vil beskadige den.

Hvilket ekstra værktøj og materiale er nødvendigt for installationen?

Til installationen skal du bruge følgende:

En specifik rorstamme til din båd (medfølger ikke).Fysiske stopklodser (medfølger ikke).Monteringsudstyr (bolte, skiver og møtrikker, medfølger ikke).Værktøj som sikkerhedsbriller, boremaskine og bor, nøgler, en M8 hex-nøgle eller skruetrækker.

Må jeg klippe kablerne, der er tilsluttet lineæraktuatoren, for at lette installationen?

Nej, det er strengt forbudt at klippe kablerne, der er tilsluttet lineæraktuatoren. At klippe kablerne på aktuatoren vil gøre det umuligt at reparere eller udskifte den i tilfælde af problemer.
