Passe câble horizontal pour câbles de 6 à 10 mm - Gris

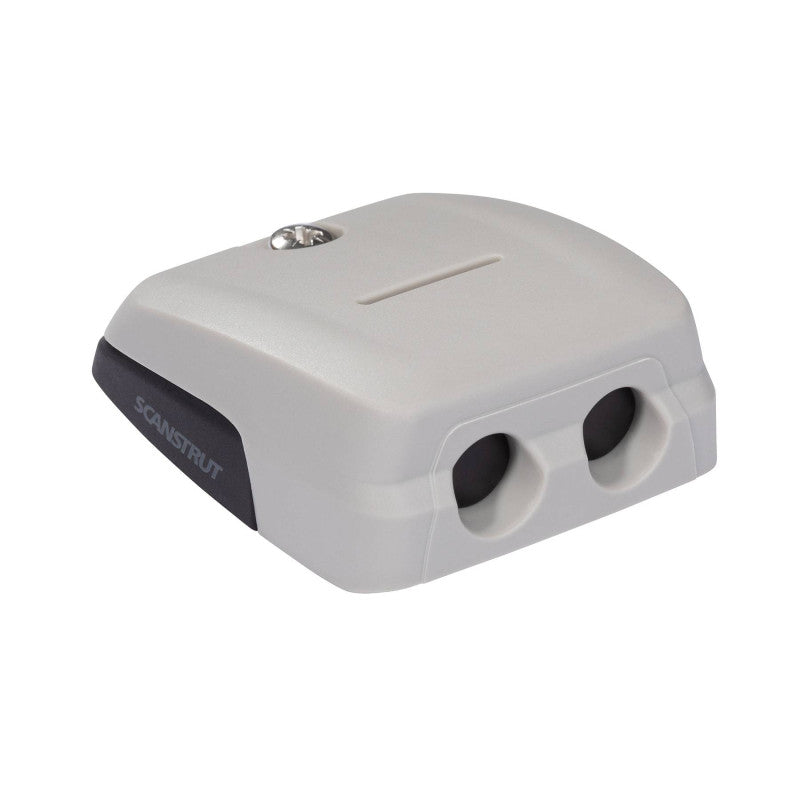

Le passe-câble Scanstrut DS-HD10 est une solution d'étanchéité professionnelle conçue pour le passage de deux câbles à travers un pont ou une cloison marine. Il garantit une installation propre et protège l'intérieur du bateau des infiltrations d'eau et des éléments extérieurs.

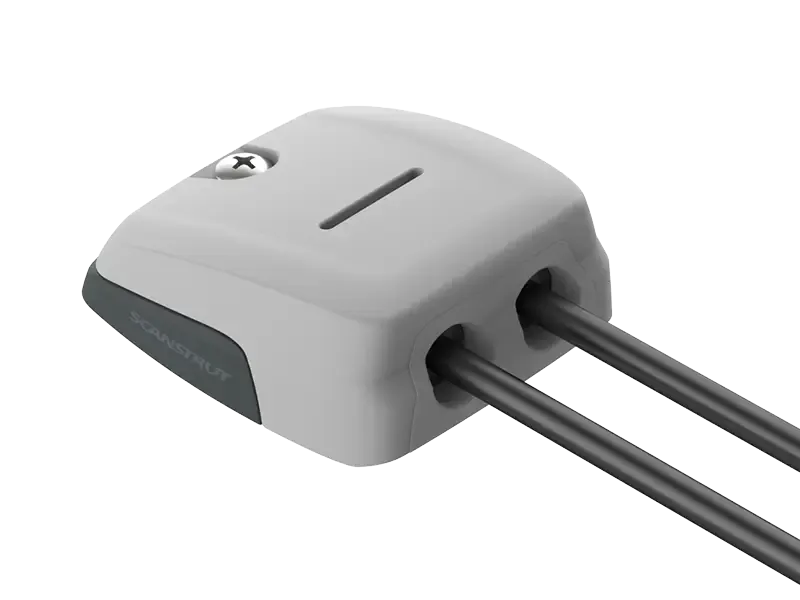

Le passe-câble Scanstrut DS-HD10 est spécifiquement conçu pour accueillir deux câbles simultanément, offrant une solution double pour les installations nécessitant le passage de plusieurs câbles de taille similaire.

Le passe-câble Scanstrut DS-HD10 a une longueur de 75,1 mm (2,95 pouces) et une largeur de 66,5 mm (2,61 pouces). Sa hauteur ou profondeur est de 28,5 mm (1,12 pouces).

Le passe-câble Scanstrut DS-HD10 est de couleur grise, ce qui lui permet de s'intégrer discrètement dans la plupart des tableaux de bord et des ponts.

La fonction principale du passe-câble DS-HD10 est d'assurer une étanchéité optimale pour le passage de deux câbles marins, protégeant ainsi les équipements électroniques et l'intérieur du bateau des infiltrations d'eau, des UV et des embruns.

Le passe-câble DS-HD10 est fabriqué par Scanstrut avec des matériaux robustes et durables, conçus pour résister aux UV, aux embruns et aux contraintes mécaniques de l'environnement marin.

Oui, le passe-câble Scanstrut DS-HD10 est conçu pour résister aux UV, garantissant sa durabilité et le maintien de ses propriétés et de sa couleur même en cas d'exposition prolongée au soleil.

Le passe-câble Scanstrut DS-HD10 est compatible avec des câbles ayant un diamètre compris entre 6 mm et 10 mm (0,23 à 0,39 pouces).

Le passe-câble DS-HD10 est fourni avec un ensemble de 12 bungies (6 paires), incluant des paires pour les diamètres de câble suivants : 6 mm, 7 mm, 8 mm, 9 mm, 10 mm, ainsi que des bungies vierges (sans trou) pour boucher un passage non utilisé ou pour une personnalisation.

Oui, le DS-HD10 est un complément aux autres produits de la gamme Scanstrut. Il offre une solution double pour des installations similaires à celles utilisant le DS-H6 (pour un seul câble de 2 à 6 mm) ou le DS-H10 (pour un seul câble de 6 à 10 mm).

Oui, ce passe-câble peut être installé sur divers matériaux. Il est compatible avec les matériaux souples (comme le contreplaqué), les matériaux durs (comme la fibre de verre, les bois durs, l'acrylique) et les surfaces métalliques (comme l'acier et l'aluminium). La méthode de fixation des vis peut varier selon le type de matériau.

Pour installer le passe-câble Scanstrut DS-HD10, il est nécessaire de percer un trou de 32 mm (1-1/4 pouces) de diamètre.

Pour l'installation, vous aurez besoin des outils suivants : un tournevis Pozidriv, du silicone, des forets de 2,5 mm (3/32 pouces) ou 3 mm (1/8 pouces) selon le matériau de la surface, et une scie cloche ou un foret de 32 mm (1-1/4 pouces).

Quatre vis auto-taraudeuses n°6 x 16 sont incluses dans le paquet pour la fixation de la base du passe-câble sur des matériaux souples ou durs.

Non, pour l'installation sur des surfaces métalliques (comme l'acier ou l'aluminium), il est recommandé d'utiliser des boulons à tête fraisée M3 de plus de 12 mm avec rondelle et écrou Nyloc. Ces éléments ne sont pas inclus dans le paquet et doivent être achetés séparément.

Vous devez choisir le bungie dont le diamètre est le plus proche de celui de votre câble. Le passe-câble est fourni avec des paires de bungies de différentes tailles (6 mm, 7 mm, 8 mm, 9 mm, 10 mm) et des bungies vierges pour s'adapter à vos besoins.

Oui, il est important d'ébavurer soigneusement le trou percé avant d'installer le passe-câble. Cela permet d'assurer une surface lisse et une meilleure adhérence pour une étanchéité optimale.

L'étanchéité est assurée par plusieurs éléments : la conception en deux parties du passe-câble avec un joint intégré, l'utilisation des bungies adaptés au diamètre exact de chaque câble, et l'application recommandée de silicone lors de la fixation de la base sur la surface.

L'empreinte au sol, ou la surface couverte par le passe-câble une fois installé, est de 75,1 mm de long par 66,5 mm de large. Un gabarit de découpe est fourni dans les instructions pour faciliter le positionnement et l'installation.
