SmallBMS V2

The smallBMS V2 is an all-in-one battery management system (BMS) designed specifically for Victron Energy Lithium Battery Smart batteries. It is a simple and cost-effective alternative to the VE.Bus BMS, but without the VE.Bus interface.

The smallBMS V2 integrates several key features for managing your installation:

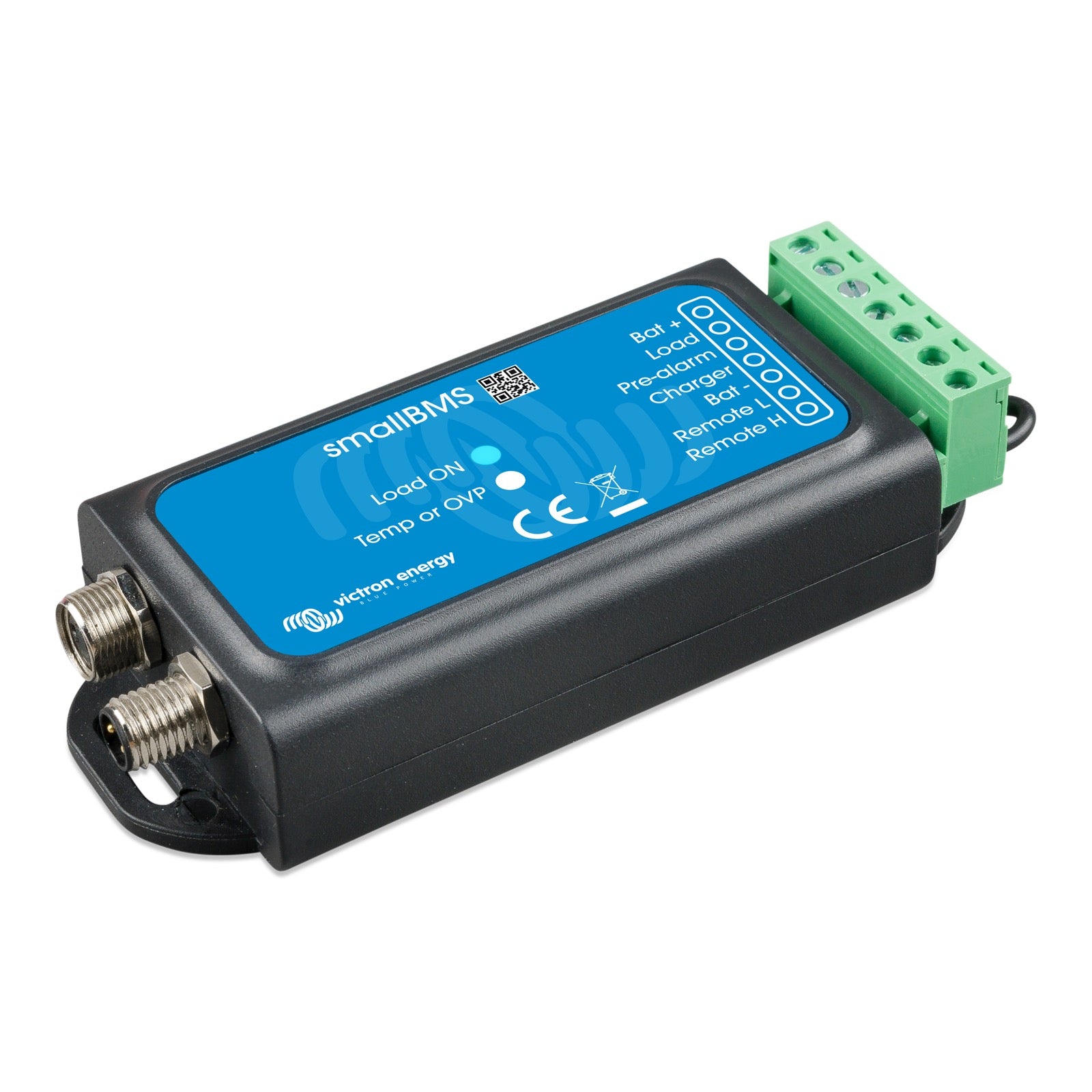

A load disconnect output to control equipment. A pre-alarm output to warn of low battery voltage. A charge disconnect output to manage chargers. A remote on/off switch to simultaneously control the disconnect outputs. Two LED indicators for system status.

The smallBMS V2 provides essential protection against undervoltage and overvoltage of the cells, as well as against extreme temperatures (high and low) for Victron Energy Lithium Battery Smart batteries.

The smallBMS V2 has dimensions of 106 x 42 x 23 mm (height x width x depth) and weighs 0.1 kg.

The smallBMS V2 is designed to operate within an ambient temperature range of -20 to +50 °C.

The current consumption of the smallBMS V2 is 2.2 mA when the remote function is enabled (excluding load disconnect and load disconnect output current). When the cell voltage is low or the remote function is disabled, consumption is 1.2 mA.

Oui, le smallBMS V2 est équipé de deux indicateurs LED :

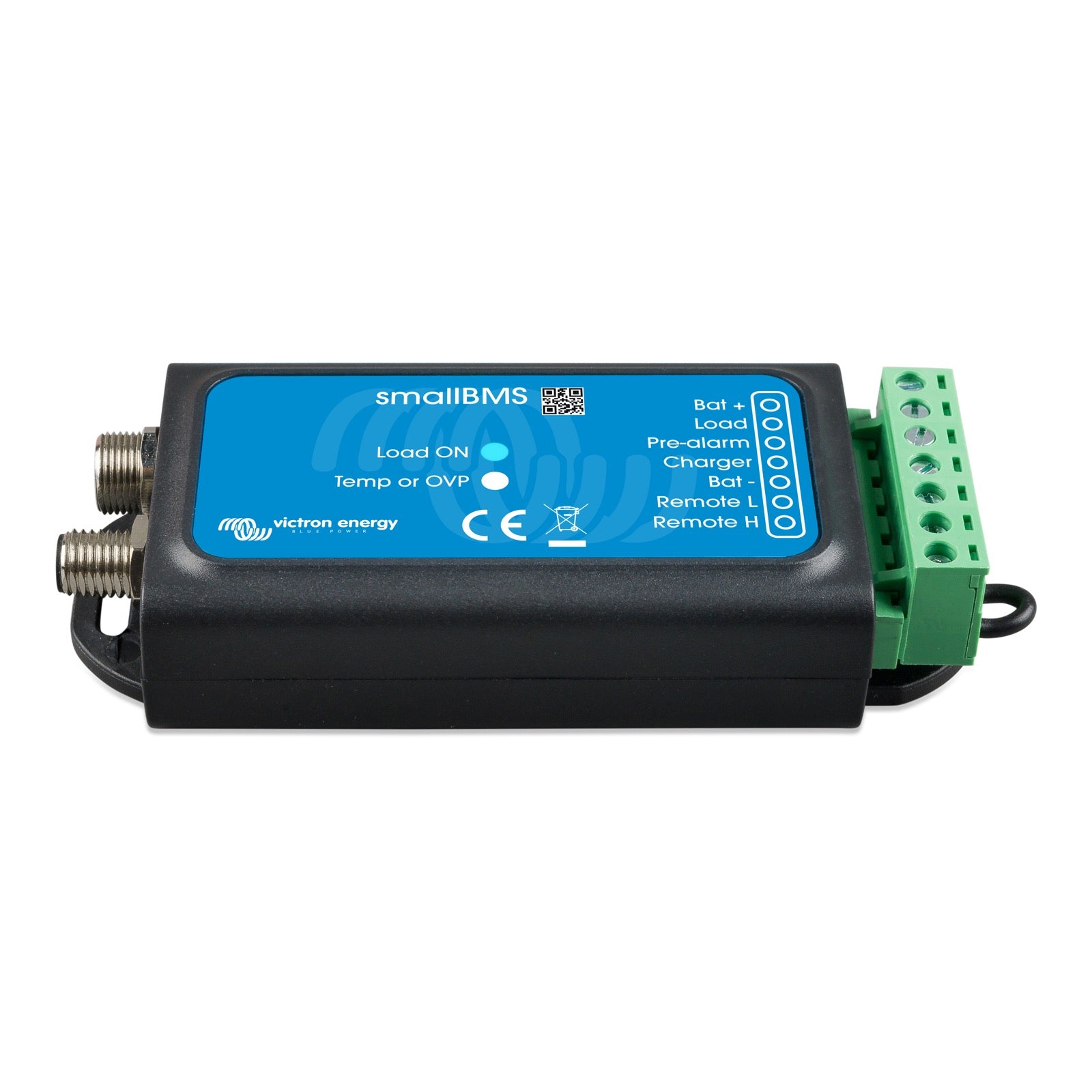

Une LED bleue (Load ON) qui indique que la sortie de déconnexion de charge est active (tension de cellule supérieure à 2,8V par défaut).Une LED rouge (Temp or OVP) qui indique que la sortie de déconnexion de charge est inactive en raison d'une température de cellule trop haute ou trop basse, ou d'une surtension de cellule.

The smallBMS V2 has an IP20 protection rating, meaning it is protected against solid objects larger than 12.5 mm but not against water.

The smallBMS V2 is compatible with Victron Energy Lithium Battery Smart batteries, which are Lithium Iron Phosphate (LiFePO4) batteries available in 12.8 V or 25.6 V.

Yes, compatible batteries can be connected in series, parallel, or series/parallel to build a battery bank suited to 12 V, 24 V or 48 V system voltages.

The smallBMS V2 can manage a maximum of 20 batteries in a single system, allowing energy storage capacity up to 84 kWh in a 12 V system and up to 102 kWh in 24 V or 48 V systems.

No, the smallBMS V2 does not have a VE.Bus interface and is therefore not compatible with Victron Energy VE.Bus MultiPlus and Quattro inverter/chargers.

Yes, the load disconnect output can control remote on/off inputs of devices such as BatteryProtect, inverters, and DC-DC converters. The charge disconnect output can control remote on/off charging ports of chargers like the Smart Charger IP43, Cyrix-Li-Charge relays, or Cyrix-Li-ct combiners.

The load disconnect output is normally "high" (equal to battery voltage) and goes "floating" (open circuit) when cell undervoltage is imminent. It can be used to remotely control the on/off input of loads, with a maximum output current of 1 A.

The charge disconnect output is normally "high" (equal to battery voltage) and switches to an open circuit state in case of imminent cell overvoltage or low/high temperature. It is used to remotely control the on/off port of a charger, with a maximum current of 10 mA. This output is not suitable for inductive loads.

La sortie de pré-alarme peut être utilisée pour émettre un avertissement visible ou sonore lorsque la tension de la batterie est basse. Elle se déclenche au moins 30 secondes avant que la sortie de déconnexion de charge ne soit désactivée en raison d'une sous-tension de cellule. Elle est normalement flottante et devient haute en cas de sous-tension imminente des cellules (3,1V/cellule par défaut). Le courant de sortie maximal est de 1 A.

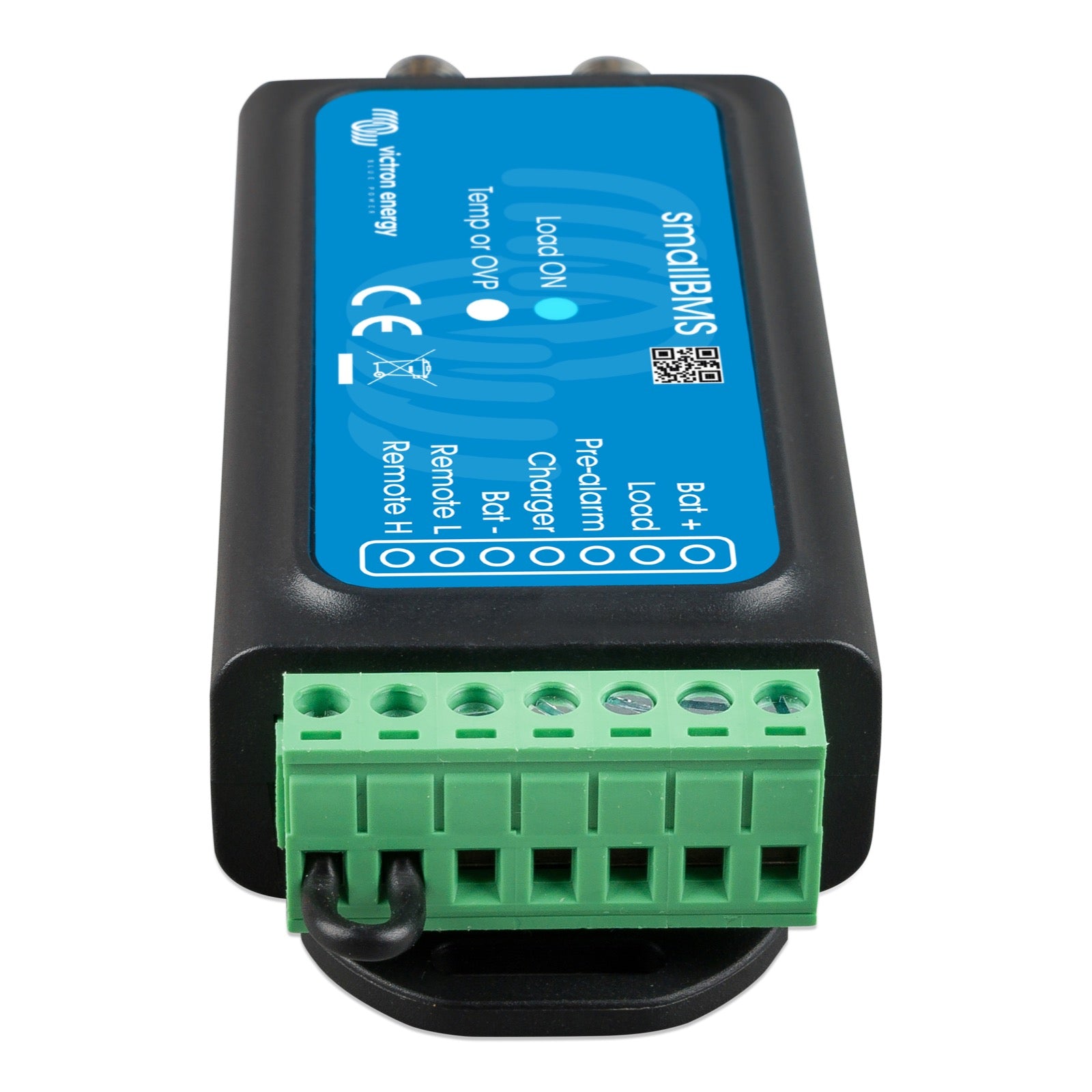

La borne marche/arrêt à distance permet de contrôler simultanément les sorties de déconnexion de charge et de déconnexion de charge. Elle se compose de deux bornes, Remote L et Remote H. Un interrupteur ou un contact de relais peut être connecté entre L et H. Alternativement, la borne H peut être connectée au positif de la batterie, ou la borne L au négatif de la batterie. Lorsque la fonction est désactivée, les deux sorties deviennent flottantes, éteignant ainsi les charges et les chargeurs.

Yes, it is mandatory to install either a remote on/off switch between terminals L and H of the remote on/off terminal, or the wire loop (default) for proper operation of the smallBMS V2.

Installation must be performed by qualified and trained installers, in compliance with national safety regulations. It is critical to carefully review the manuals of all connected devices, power down the system before any modifications, avoid opening the lithium battery, charge it only within specified limits, and avoid discharging it before a full initial charge.

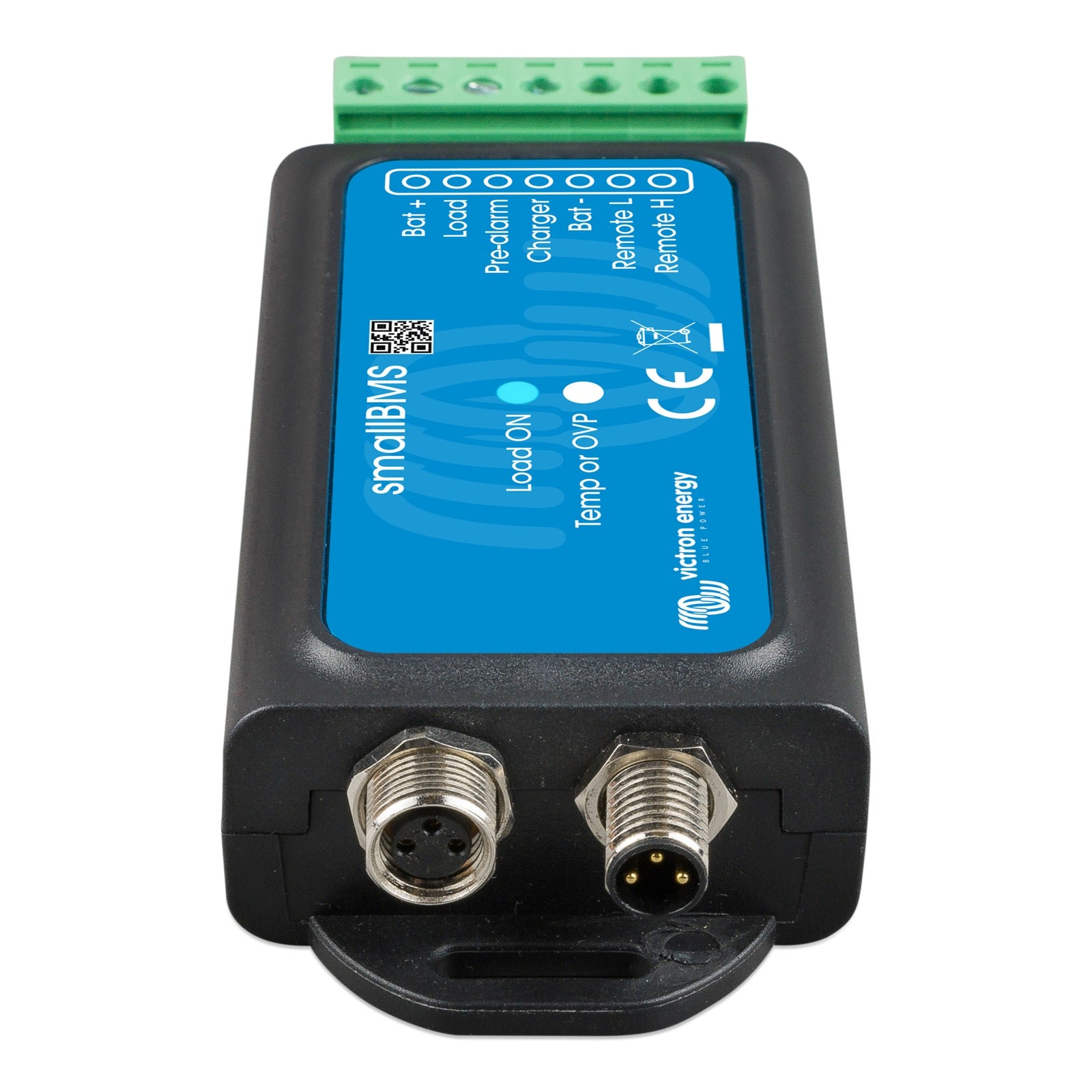

En cas de plusieurs batteries connectées en parallèle et/ou en série, les deux jeux de cordons de connecteurs circulaires M8 de chaque batterie doivent être connectés en série (en "guirlande"). Les deux cordons restants doivent ensuite être connectés au BMS. Il est essentiel de suivre les instructions d'installation du manuel de la batterie Lithium Smart.
