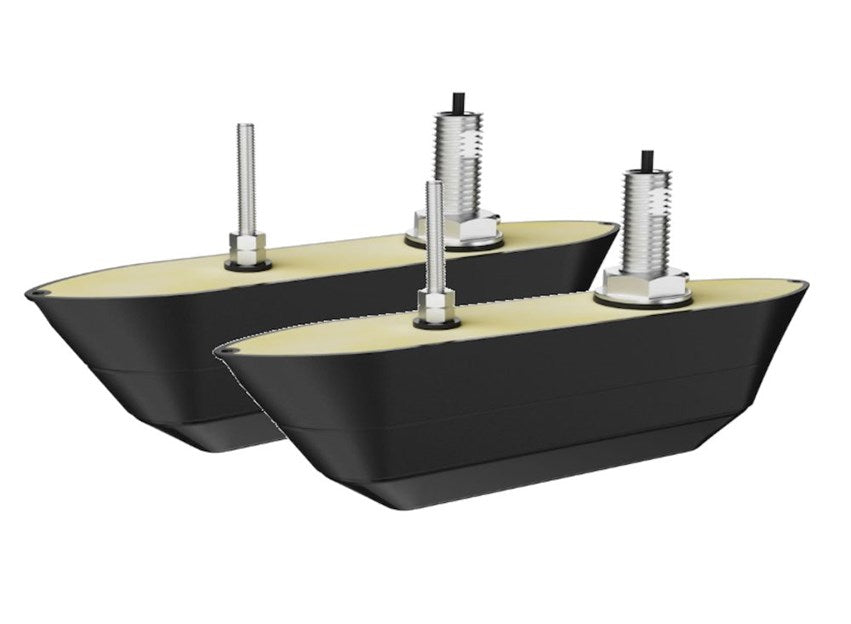

Active Imaging HD 3-In1 Fish Reveal (Dual) Transducers
Laosolekus
Technical specifications
Technical specifications
| Toetatud sonari tehnoloogiad | CHIRP, SideScan, DownScan, FishReveal, Active Imaging HD |
| Sonari sagedused | 83/200 kHz (CHIRP), 455/800 kHz (SideScan/DownScan) |
| Töötamise temperatuur | -15°C à +55°C |
| Maksimaalne süvisandmete lugemissügavus | 91.0 |
| Sonariühenduse tüüp | 9 broches (Xsonic) |
| Kaabli pikkus | 7.6 |
| Sisseehitatud temperatuuriandur | Oui |
| Ühilduvad kuvarid | Lowrance HDS PRO, HDS LIVE, HDS Carbon, Elite FS; Simrad NSSevo4, NSSevo3(S), NSOevo3(S), NSX (module S3100/S3100H requis pour certaines fonctions) |
| Traadivõrk | Ethernet,XSONIC |
| Traadita ühenduvus | Non |
| Montaažitüüp | Tableau arrière, Encastré, Jack-plate, Sur jupe |
| Veetemperatuuri mõõteulatus | -15°C à +55°C |
| Kiire kaetavusnurk | Variable (CHIRP), large (SideScan/DownScan) |
| CHIRP-i kõrgsagedus | 200 |
| CHIRP-i madalsagedus | 83 |
| Kalanduse tüüp | Mer, Lac, Rivière, Verticale, Traîne |
| Sisseehitatud kiirusandur | Non |
| Max Operating Speed Transducer | 9 |
| Max Sidescan Depth 455khz | 91 |
| Max Sidescan Depth 800khz | 46 |
| Side Scan Range 455khz | 91 |
| Side Scan Range 800khz | 46 |
| Salvestustemperatuur | -30°C à +70°C |
| Storage Temperature Range F | -22°F à +158°F |
| Kasutajataseme kirjeldus | Expert |
| Kaal | 7.4 |
Detailed description
Detailed description
La sonde Lowrance Active Imaging HD 3-en-1 FishReveal (double) intègre des technologies sonar avancées pour la détection de poissons et l'identification des structures sous-marines. Cette sonde combine le sonar CHIRP Lowrance, l'imagerie SideScan et l'imagerie DownScan, offrant une vue complète du milieu aquatique.
Imagerie Haute Définition et Fonctionnalités Sonar
Conçue pour une clarté d'image, la sonde Active Imaging HD 3-en-1 FishReveal (double) délivre des vues SideScan et DownScan en haute définition (jusqu'à 1,2 MHz selon les fréquences). Le sonar CHIRP Lowrance assure une séparation des cibles et une clarté pour l'identification des poissons, des structures et du fond marin. L'imagerie DownScan HD fournit des images photo-réalistes des structures sous-marines, tandis que le SideScan HD est adapté à la recherche de grandes zones pour les structures abritant des poissons et l'exploration des zones peu profondes. La fonctionnalité FishReveal™ simplifie l'identification des poissons en superposant les cibles du sonar CHIRP sur les vues DownScan haute résolution. Une vue SideScan FishReveal est également disponible, nécessitant le module sonar S3100 optionnel.
Spécifications Techniques et Compatibilité
Cette sonde prend en charge diverses fréquences : CHIRP (83/200 kHz pour le Medium et le High CHIRP) et SideScan/DownScan (700/1200 kHz ou 455/1075 kHz, ainsi que 455/800 kHz ou 455/1,2 MHz). Elle offre une profondeur maximale de 91 mètres (300 pieds) en DownScan et SideScan à 455 kHz, et de 46 mètres (150 pieds) en SideScan à 800 kHz. La vitesse de fonctionnement pour DownScan et SideScan est de 9 nœuds (10 mph), tandis que pour le sonar traditionnel, elle atteint 48 nœuds (55 mph). Le design de la sonde est optimisé pour maintenir le suivi du fond à des vitesses supérieures à 50 mph.
La sonde est directement compatible avec les écrans Lowrance HDS PRO. Pour les écrans Lowrance HDS LIVE, HDS Carbon, Elite FS, ainsi que les séries Simrad NSS evo3S, NSS evo3, NSOevo3s et NSX (ainsi que le Simrad NSS 4 directement compatible), un module sonar S3100 est requis pour les fonctionnalités Active Imaging HD.
Installation et Conditions Opérationnelles
La sonde est conçue pour une installation traversante (double). Elle est fournie avec un kit de fixation comprenant deux vis de montage sur le tableau arrière #10x1-1/4", deux rondelles plates #10, deux boulons d'assemblage de l'étrier à tête à bride M6, deux écrous à bride M6, six vis de fixation de la sonde M4, six rondelles de blocage M4, et deux attaches de câble. Les options de montage incluent le tableau arrière, la jupe, le jackplate et le montage direct sur la jupe (nécessite un kit encastré pour sondes Skimmer, vendu séparément). La sonde opère dans une plage de températures de -15 °C à +55 °C et peut être stockée de -30 °C à +70 °C. La longueur du câble est de 7,6 m (25 pieds) ou 1,8 m (6 pieds).
