Humminbird

XPLORE12-DSTA

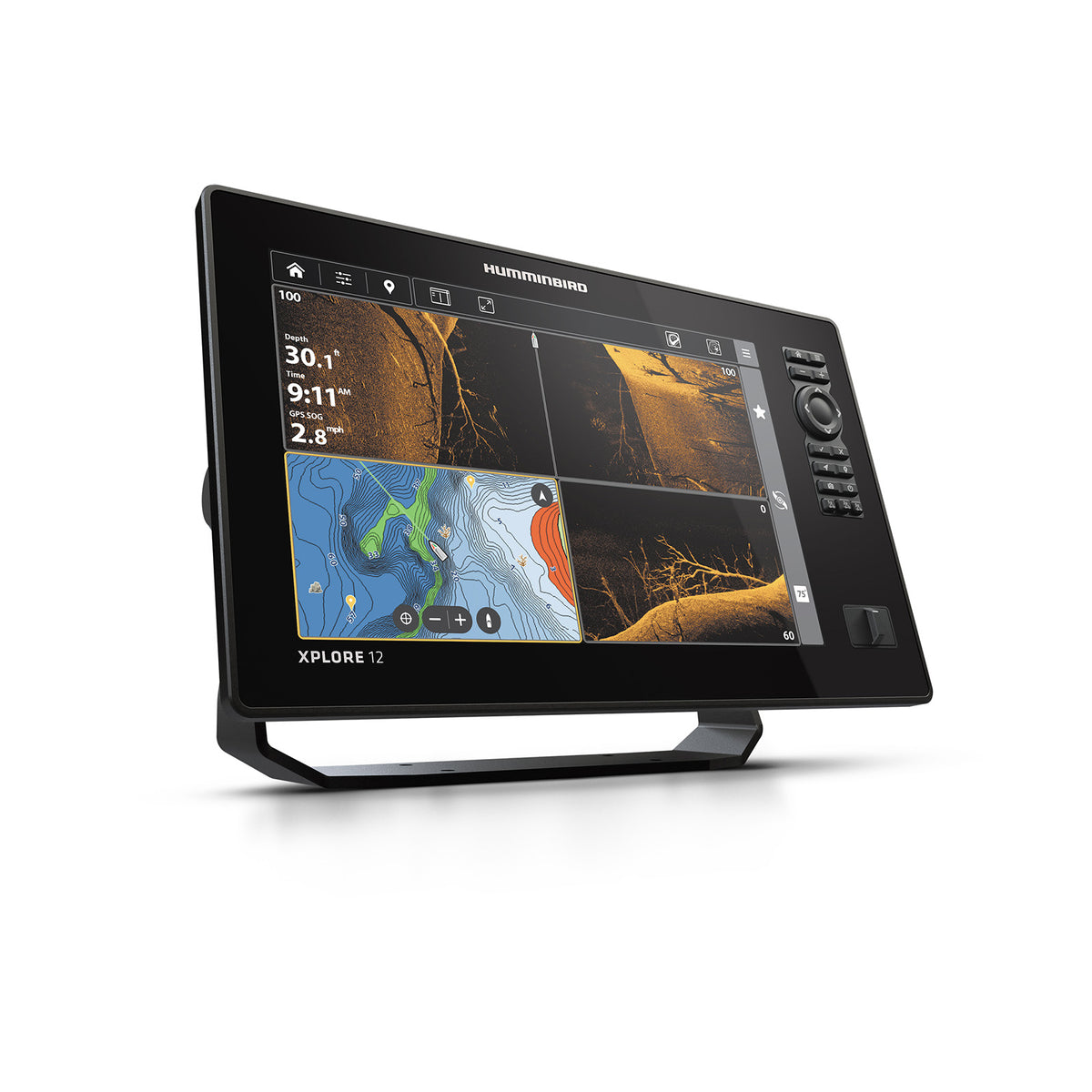

XPLORE 12 érintő kombinált egység – DS-hátsó táblás szonda + hőmérséklet

Tervezve többcélú telepítésre kengyelre vagy függesztett szerelésre, opcionális NMEA 2000® porton keresztül biztosítja a hálózati integrációt.

Hátul elhelyezett tábla-szonda, tápegység-kábel és gyorsindítási útmutató tartozékként.

Nettó árSzakmai kedvezmény igénylése

1.222.865 HUF

ÁFA-val Szállítás kiszámítása a fizetéskor.

Raktáron

Ingyenes átvevőhely 150 € feletti rendelés esetén Franciaországban
Termék átvétel a Skysatnál lehetséges

Méretre illesztett telepítés

Bízzon a Skysat szakembereiben az elektronikai berendezések fedélzeti telepítésében

Árajánlat kérése

Szerelő part menti telephellyel rendelkezik

hálózatunkba tartozó hivatalos telepítőknek köszönhetően

Telepítő keresése

Ügyfélszolgálat

Válasszon kiegészítő telepítési segítséget

Részletes leírás

A Humminbird XPLORE 12 érintő kombinált egység egy navigációs és mélytengeri érzékelési vezérlőegység. Ez a verzió egy hátsó táblás szondát tartalmaz hőmérséklet-érzékelővel, integrált megoldást kínálva a tengeri környezet lényeges adatainak megjelenítéséhez. Az eszköz többféle műszerfal-konfigurációhoz igazítható, sokoldalú telepítési lehetőségekkel rendelkezik.

Flexibilis telepítés

Az XPLORE 12 gimbal (billentyűs) vagy overhead (felfüggesztett) szereléssel telepíthető, így a konzol vagy kormányállás konfigurációjához igazítható telepítési megoldást biztosít. A telepítés során elegendő helyet kell biztosítani az egység mozgási tartományához, valamint egy 31,75 mm (1 1/4") átmérőjű kábelátvezető lyukat kell kialakítani az telepítési pont mögött 50–100 mm (2"–4") távolságra. Fokozott figyelmet kell fordítani az egység védelmére a túlzott rázkódás, rezgés és víz ellen; a telepítési lyukak tömítéséhez minőségi tengeri szilikon tömítőanyag használata ajánlott.

Tápellátás és csatlakoztathatóság

Az XPLORE 12 kombinált egység 12 VDC tápellátással működik. 5A-es lassúkioldású (slow-blow vagy MDL típusú) biztosíték szükséges a megfelelő védelem érdekében. A mellékelt tápkábel 2 méter hosszú (6 láb), és 12 AWG réz sodronyú kábellel (12 lábig) vagy 10 AWG (12–24 lábig) kiegészítő kábelezéssel meghosszabbítható. Az egység opcionális NMEA 2000® porttal rendelkezik a fedélzeti hálózatba való integráláshoz, valamint külön rendelhető Ethernet-kábel-csatlakozók és kiegészítő csatlakozók állnak rendelkezésre. A kábeleket távol kell tartani a VHF antenna- és fordulatszámmérő-kábelektől, hogy minimalizálják az interferenciát.

Rendszer beállítása és tesztelése

Az első bekapcsoláskor a rendszer beállítási útmutatója segít beállítani a nyelvi beállításokat, mértékegységeket, időt és dátumot. A rendszer ellenőrzi a GPS-vevő működését (Enhanced Fix vagy 3D Fix) és a csatlakoztatott kiegészítők érzékelését. A szonár tesztelése is elvégezhető a szonda telepítésének befejezéséhez, biztosítva, hogy az XPLORE 12 készen áll a tengeri használatra.

Dokumentációk

Type	Nom
	Humminbird — guide d'installation tete de commande XPLORE (FR/EN)

Szakértői vélemény

« Analyse technique du combiné Humminbird XPLORE 12 DS »

Le combiné tactile Humminbird XPLORE 12-DSTA, en tant qu'unité de contrôle de la série XPLORE™, représente une unité de contrôle pour la navigation et la détection sous-marine. Sa conception axée sur une installation flexible, permettant un montage sur étrier ou suspendu, le rend adaptable à diverses configurations de montage (sur étrier ou suspendu). L'intégration de la sonde tableau arrière avec capteur de température directement dans ce package facilite une mise en œuvre rapide pour les fonctions de base de détection et de navigation.

L'aspect "control head" de cette unité souligne sa capacité à centraliser les données. Pour une intégration système, la présence d'un port NMEA 2000® (bien qu'optionnel dans son usage) est un atout majeur, permettant de le connecter à d'autres instruments du bord pour une vue d'ensemble cohérente. Il est crucial de respecter les spécifications d'alimentation (12 VDC avec fusible 5A à action lente) et de planifier méticuleusement le routage des câbles pour éviter les interférences électromagnétiques, notamment avec les équipements VHF, et garantir l'étanchéité des connexions dans les environnements marins.

Ce modèle est particulièrement pertinent pour ceux qui recherchent un système pour le sonar et le GPS, avec une interface tactile. L'utilisateur appréciera la documentation claire pour le montage physique et les recommandations pour l'alimentation électrique, éléments clés pour la fiabilité à long terme de l'installation.

Fizetés és biztonság

A fizetési adatait és egyéb személyes információit biztonságosan kezeljük.

XPLORE 12 érintő kombinált egység – DS-hátsó táblás szonda + hőmérséklet

1.222.865 HUF

Gyakran ismételt kérdések

Segítségre van szüksége? Lépjen kapcsolatba velünk

Comment s'installe l'écran tactile XPLORE 12 sur mon bateau ?

L'écran tactile XPLORE 12 est conçu pour être monté sur étrier (gimbal mount). L'installation peut se faire de manière traditionnelle sur une surface horizontale ou en mode suspendu (overhead mount).

Pour l'installation, vous devrez percer quatre trous de montage de 4 mm (5/32") pour l'étrier, et un trou de 31,75 mm (1 1/4") pour le passage des câbles, situé entre 50 et 100 mm (2" à 4") derrière l'emplacement de montage choisi. Il est recommandé d'utiliser du mastic silicone de qualité marine pour sceller les trous de montage.

L'ensemble comprend les éléments nécessaires au montage sur étrier tels que des rondelles métalliques, des rondelles en caoutchouc et des molettes de fixation.

Quelles sont les exigences d'alimentation électrique pour le combiné XPLORE 12 ?

Le combiné XPLORE 12 doit être connecté à une alimentation électrique de 12 VDC. Il est crucial de ne pas le connecter à des systèmes de 24 ou 36 Volts. Un fusible de 5A de type "slow-blow" ou équivalent MDL est requis pour la protection de l'appareil.

Le câble d'alimentation inclus mesure 2 mètres (6 pieds). Si une extension est nécessaire, il est recommandé d'utiliser un fil de cuivre multibrins de 12 AWG pour des extensions de 1 à 12 pieds, et de 10 AWG pour des extensions de 12 à 24 pieds.

La connexion peut se faire soit au panneau de fusibles du bateau, soit directement à la batterie. Pour minimiser les interférences, une source d'alimentation séparée peut être envisagée.

Est-il possible de connecter d'autres accessoires ou des réseaux au combiné XPLORE 12 ?

Oui, le combiné XPLORE 12 est conçu pour être compatible avec divers accessoires et réseaux.

Il dispose de ports pour des câbles Ethernet, permettant de connecter d'autres appareils Humminbird compatibles pour partager des données.Il est également équipé d'un port NMEA 2000®, offrant la possibilité d'intégrer l'appareil à un réseau NMEA 2000 existant pour échanger des informations avec d'autres équipements marins compatibles.Les câbles et équipements Ethernet ou accessoires sont disponibles à l'achat séparément, et leurs guides d'installation sont fournis avec le produit ou téléchargeables.

Quel type de sonde est inclus avec le combiné XPLORE 12 ?

Le combiné XPLORE 12-Version DS est livré avec une sonde pour montage sur tableau arrière. Cette sonde est conçue pour être installée à l'arrière de votre bateau, offrant une détection sous-marine efficace.

De plus, cette sonde intègre un capteur de température, vous permettant d'afficher la température de l'eau directement sur votre écran XPLORE 12.

Quelles actions peuvent annuler la garantie de mon combiné XPLORE 12 ?

La garantie de votre combiné XPLORE 12 peut être annulée si certaines actions sont entreprises par des personnes non autorisées. Spécifiquement, le désassemblage et la réparation de l'unité électronique doivent être effectués uniquement par du personnel de service agréé.

De plus, toute modification du numéro de série ou toute tentative de réparer l'équipement d'origine ou les accessoires par des individus non autorisés entraînera l'annulation de la garantie.
