XPLORE 12 érintő kombinált készülék XD-átmenő műanyag szonda + hőmérséklet

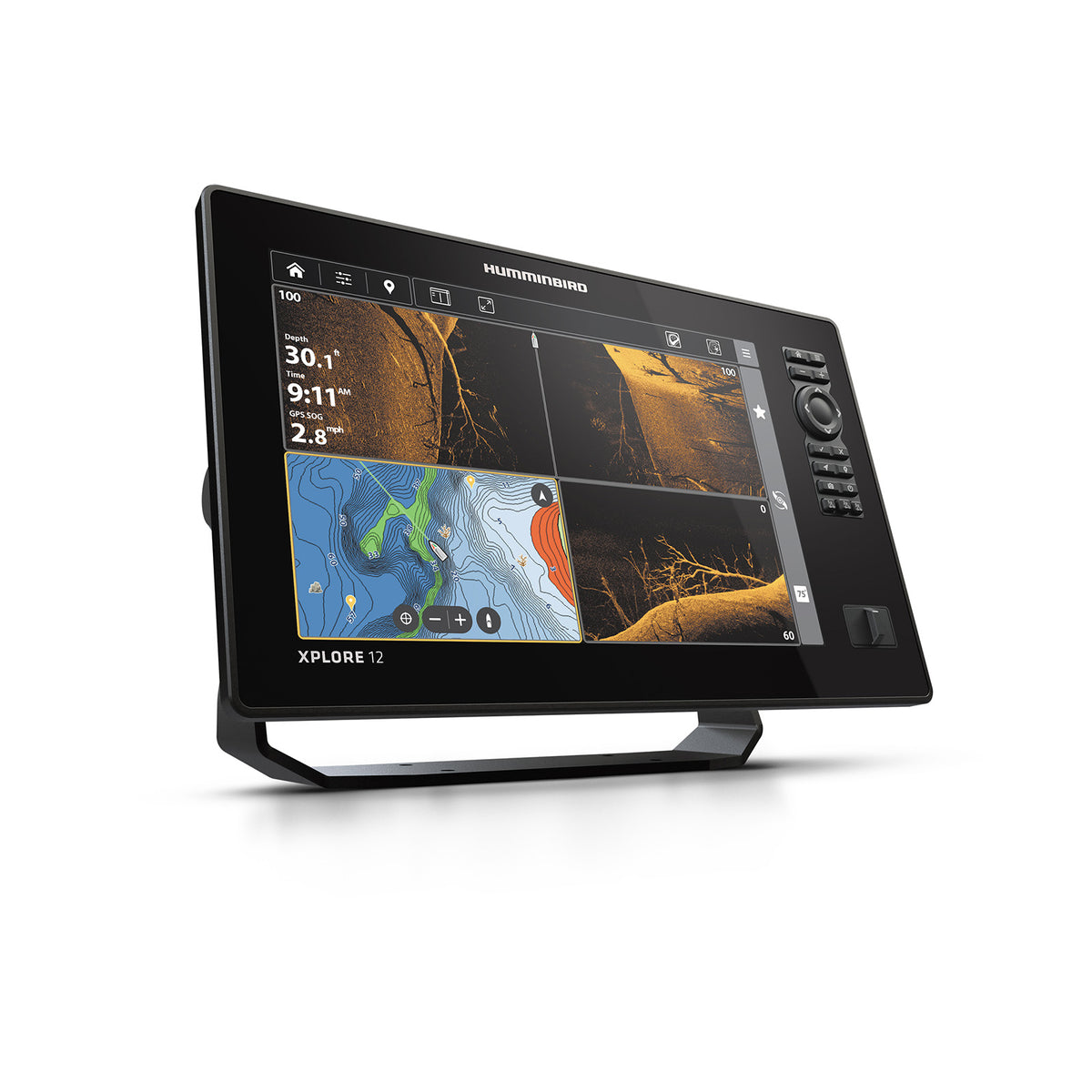

A Humminbird XPLORE 12 érintő kombinált készülék egy teljes körű megoldás a navigációhoz és a víz alatti felderítéshez, 12 hüvelykes érintőképernyővel. A modell egy átmenő műanyag szondával kerül szállításra, amely hőmérsékletérzékelővel rendelkezik, és részletes felderítést biztosít a tengerfenékről és az elárasztott szerkezetekről. Megbízható rendszerintegrációra tervezve, a szükséges eszközöket biztosítja a navigációs élmény optimalizálásához.

Flexibilis telepítés és szerelés

Az XPLORE 12 kombinált készülék telepítése sokoldalú, lehetőség van gimbal (ingás) vagy légi szerelésre. A szerelési folyamat magában foglalja a tartó rögzítését egy stabil, a túlzott rázkódástól és vibrációtól védett felületre. Elégséges hely szükséges a kábelek elvezetéséhez és a képernyő döntési tartományának biztosításához. A kábelek átvezetéséhez 31,75 mm (1 1/4") átmérőjű lyukak szükségesek, amelyek ideálisan 50–100 mm-rel (2"–4") a kiválasztott szerelési pont mögött helyezkedjenek el. Légi vagy vékony panelekre történő telepítés esetén további szerelési anyagok lehetnek szükségesek a biztonságos rögzítéshez.

Tápellátás és hálózati kapcsolódás

Az XPLORE 12 kombinált készüléket 12 VDC tápellátáshoz kell csatlakoztatni, és 5A-es (lassú kioldású vagy ekvivalens MDL típusú) biztosítékot igényel. A készülékhez 2 méteres (6 láb) tápkábel tartozik, amely meghosszabbítható 12 AWG többeres rézvezetékkel 1–12 lábnyi hosszúságig, vagy 10 AWG vezetékkel 12–24 lábnyi hosszúságig. Javasolt a készüléket a hajó biztosítéktáblájához vagy közvetlenül az akkumulátorhoz csatlakoztatni, ügyelve arra, hogy minimalizáljuk más tengeri elektronikai berendezések interferenciáját. A kombinált készülék rendelkezik csatlakozókkal opcionális kiegészítők, Ethernet-kábelek és egy NMEA 2000® port számára, lehetővé téve a bővítést és a hálózatba kapcsolást más kompatibilis készülékekkel.

Rendszer beállítása és ellenőrzése

A fizikai telepítést követően a rendszer üzembe helyezése magában foglalja a beépített beállítási útmutató használatát a nyelv, mértékegységek, idő és dátum beállításához. A rendszer ellenőrzése alapvető a GPS-vevő (Enhanced Fix vagy 3D Fix) megfelelő működésének és a pozíció koordinátáinak megjelenítésének megerősítéséhez. A csatlakoztatott kiegészítők is listázásra kerülnek, hogy biztosítsuk azok érzékelését. A szonár végső tesztelése lezárja a szondatranszducer telepítését, előkészítve az XPLORE 12 kombinált készüléket a tengeri használatra.
