Seatalk 1 → Seatalk NG konverter
Nincs raktáron
Műszaki jellemzők
Műszaki jellemzők
| A termék használati célja | Intégration d'équipements SeaTalk(1) dans un réseau SeaTalkng |
| A termék termékcsoportja | SeaTalkng |
| Rendszerarchitektúra típusa | Bus (Backbone/Spur) |
| Kompatibilis NMEA 2000 | Oui |
| Vezetékes hálózat | SeaTalk(1),SeaTalkng,NMEA 2000 |
| Vezeték nélküli kapcsolat | Aucune |
| Bemenetek száma | 1.0 |
| Kimenetek száma | 1.0 |
| USB-portok száma | 0.0 |
| Ethernet portok száma | 0.0 |
| Csatlakozó típusa | SeaTalkng (5 broches) et SeaTalk(1) (3 broches) |
| Működési feszültség-tartomány | 9 V CC à 16 V CC |
| Tápellátási módszer | Via le réseau SeaTalkng |
| Súly | 0.1 |
| Kommunikációs protokoll | SeaTalk(1),SeaTalkng,NMEA 2000 |
| Soros portok száma | 0.0 |
| Vezetékes bemenet | SeaTalk(1) |
| Vezetékes kimenet | SeaTalkng |
Részletes leírás
Részletes leírás

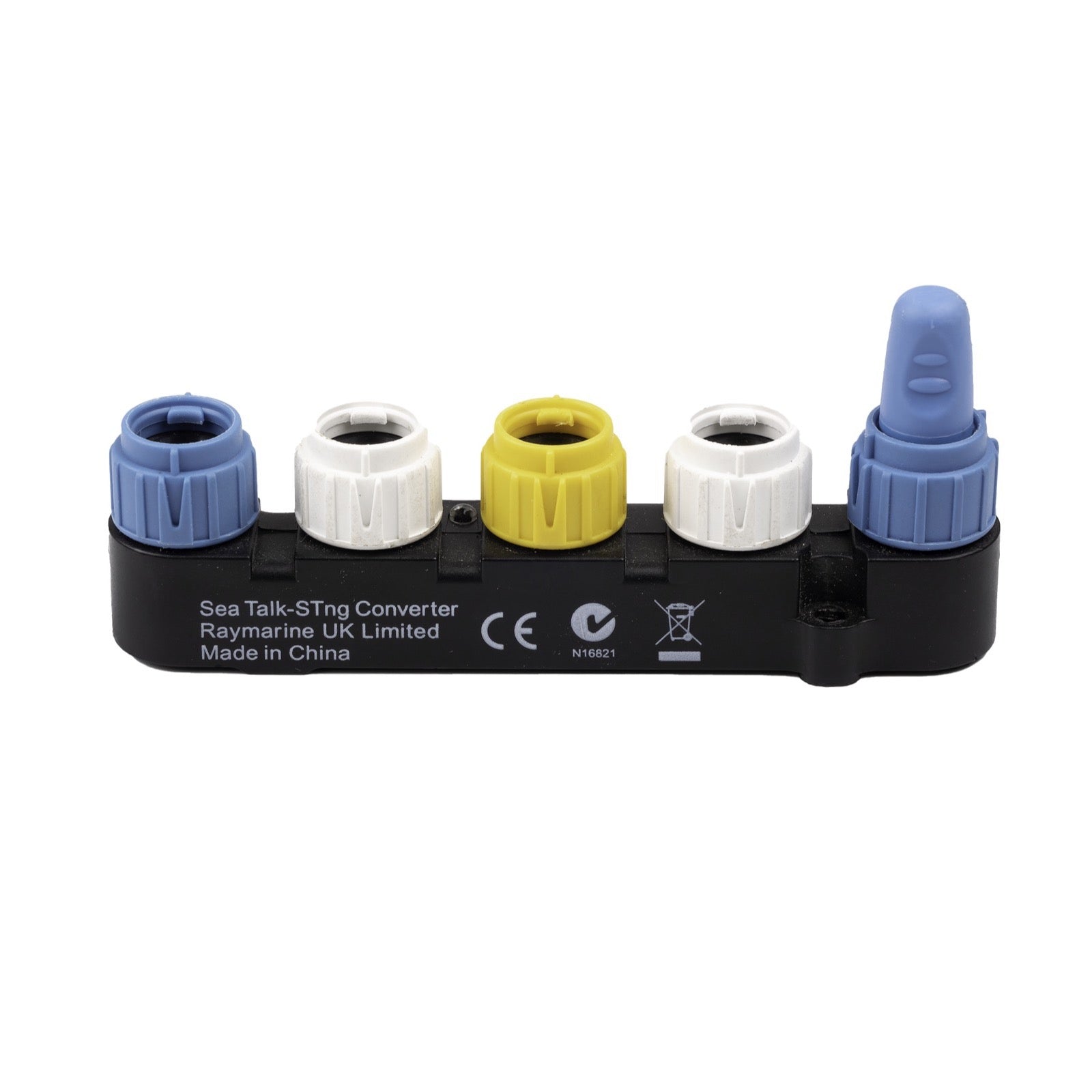

Le convertisseur Raymarine SeaTalk 1 à SeaTalk NG (R52131) est conçu pour intégrer les équipements de navigation plus anciens basés sur le protocole SeaTalk(1) dans un réseau SeaTalkng moderne. Cette solution permet une connectivité étendue et une mise à niveau progressive des systèmes électroniques embarqués.
Architecture du réseau SeaTalkng
SeaTalkng est un bus d'interconnexion propriétaire de Raymarine, structuré autour d'un "backbone" principal auquel les produits Raymarine sont connectés via des câbles "spur". Le backbone nécessite l'installation de deux terminateurs, un à chaque extrémité, pour assurer une transmission de données correcte. Des adaptateurs sont disponibles pour connecter des produits SeaTalk(1) ainsi que des équipements NMEA2000, via des câbles adaptateurs spécifiques.
Connectivité et installation
Le système SeaTalkng utilise des connecteurs de petit diamètre pour faciliter l'installation. Les câbles et connecteurs sont codés par couleur : le backbone est bleu, les spurs sont blancs, et le câble d'alimentation est marqué d'une bande rouge. Une gamme de longueurs de câbles est proposée pour éviter les coupes et les épissures. Des pièces de connexion (à trois voies, cinq voies, et en ligne) sont disponibles pour adapter le déploiement du réseau. Le convertisseur R52131 joue un rôle clé en tant que pont, permettant aux instruments SeaTalk(1) de communiquer au sein de ce réseau moderne.
Szakértői vélemény
Szakértői vélemény
Pol CONIN
Digitális vezető
« Optimiser l'intégration des réseaux Raymarine SeaTalk(1) et SeaTalkng »
