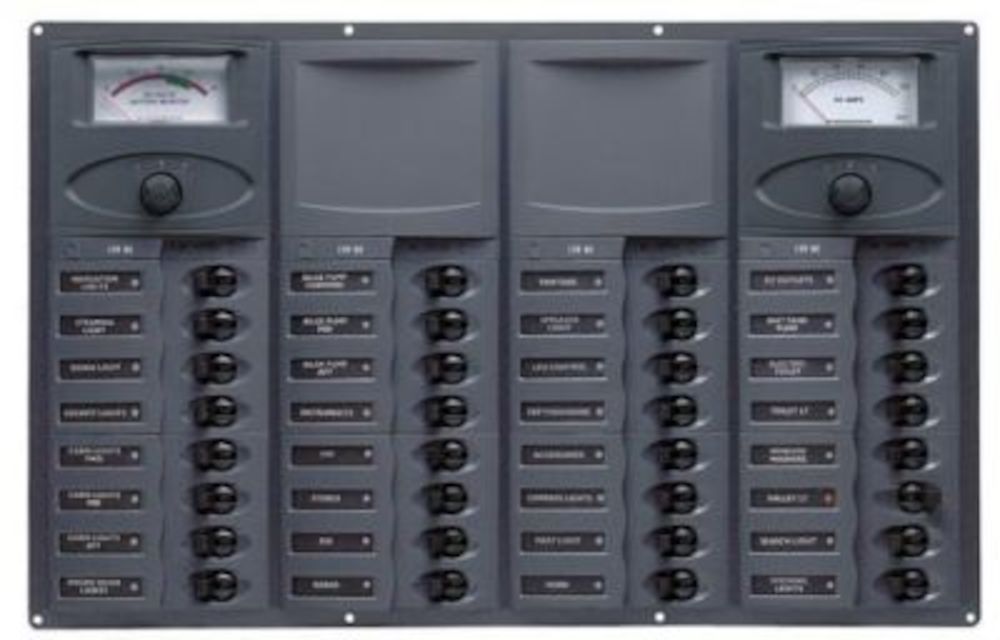

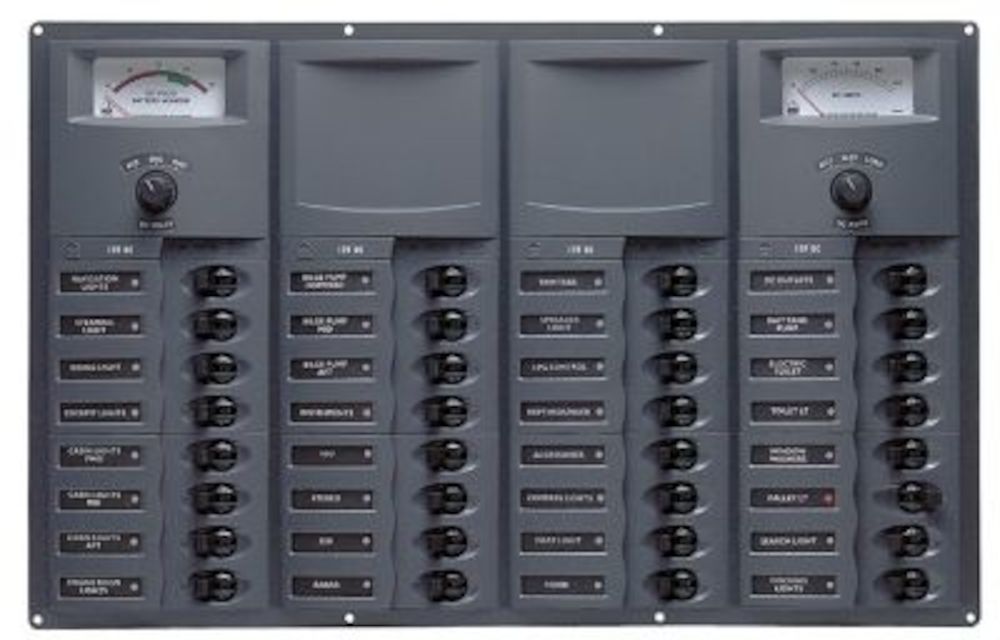

PAN 32SP DC12V ANA V A

BEP PAN 32SP DC12V ANA V A skydelis yra elektros paskirstymo sprendimas, skirtas valdyti ir apsaugoti apkrovas jūrinėse sistemose. Jame integruoti 32 saugiklių lizdai, užtikrinantys efektyvią grandinių apsaugą.

Šis saugiklių skydelis specialiai suprojektuotas 12V nuolatinės srovės elektros sistemoms.

Plokštė siūlo iš viso 32 apsaugos grandinių pozicijas, kiekvienai priskirta saugiklis.

Pultas yra įrengtas su magneto-hidrauliniais saugikliais Airpax šiais kalibrais:

7 × 5A 11 × 10A 11 × 15A 1 × 20A 1 × 25A 1 × 30A

BEP PAN 32SP DC12V ANA V plokštė atlaiko iki 160A srovę kiekviename magistralei.

Taip, šis skydelis integruoja 24-erių kontaktų neigiamą magistralę, kad palengvinti laidų jungimą ir energijos paskirstymą.

Taip, panelis turi integruotą analoginį monitoringą, leidžiantį stebėti kiekvieno grandinės veikimą realiuoju laiku.

Pultelio pagrindo plokštė pagaminta iš jūrinės kokybės miltelinio aliuminio, užtikrinant jos tvirtumą ir atsparumą griežtiems jūrinėms sąlygoms.

Ekranas pasižymi šiuolaikišku Contour dizainu, žaliai apšviestomis LED lemputėmis ir raudonomis LED indikatoriais, kurie signalizuoja aktyvias sistemas.

Absoliučiai. Panelio pagrindas padarytas iš jūros kokybės aliuminio, padengto milteline danga, ir specialiai konstruotas atlaikyti griežtoms jūrinėms sąlygoms.

Pavaros matmenys yra šie:

Plotis: 11,6 colio (29,46 cm)
Aukštis: 18,25 colio (46,35 cm)
Gylis: 2,5 colio (6,35 cm)

Taip, šis panelis atitinka ABYC (American Boat and Yacht Council) saugos reikalavimus elektros įrenginiams, užtikrindamas atitikimą jūrinės pramonės standartams.

Modelis 906-AM skirtas horizontaliajam montavimui.

Taip, Airpax saugikliai yra magnetinio-hidraulinio tipo, tai reiškia, kad tai atskiri komponentai, kuriuos galima pakeisti, jei reikia.

Ne, šis panelis skirtas tik 12V DC sistemoms ir nėra suderinamas su 24V DC įtampa.

BEP siūlo 5 metų garantiją visoms detalėms, žymint „Trusted Quality“ ženklu.

Nors šis skydas buvo specialiai sukurtas atsižvelgiant į griežtus jūrinius reikalavimus, jis gali būti naudojamas ir kitose srityse, kuriose reikalinga patikima 12V nuolatinės srovės elektros paskirstymo sistema, pavyzdžiui, rekreaciniuose automobiliuose (RV), dėl savo atsparaus dizaino.

Pultas yra aprūpintas LED šviesos lemputėmis: žaliosios lemputės apšviečia grandinių identifikavimo etiketes, o raudonosios lemputės įsižiebia signalizuodamos aktyvias arba veikiančias sistemas.

Taip, pultas turi žalios LED šviesos apšviestas etiketes, todėl reikalingos grandinių identifikavimo etiketės.

Taip, jo konstrukcija su laivo kokybės aliuminio miltelinio padengimo pagrindu jį daro ypač tvirtą ir atsparią jūrinėms aplinkos sąlygoms.

Šio skydo pagrindinė funkcija – užtikrinti elektros energijos paskirstymą ir apkrovų apsaugą 12V DC jūrinėse sistemose, turint 32 saugiklių pozicijas.

"32SP" nurodo, kad plokštėje yra 32 lizdai automatinėms jungtims, leidžiantys valdyti ir apsaugoti iki 32 skirtingų grandinių.

"ANA V A" reiškia integruotą analoginį monitoringą įtampai (voltams) ir srovei (amperams), leidžiantį stebėti grandinių veikimą realiuoju laiku.

Ekrano plotis – 29,46 cm (11.6"), aukštis – 46,35 cm (18.25"), gylis – 6,35 cm (2.5").

Plokštė komplektuojama su įvairių magnetinio-hidraulinio tipo saugiklių Airpax rinkiniu:

7 x 5A11 x 10A11 x 15A1 x 20A1 x 25A1 x 30A

Panelis skirtas išlaikyti maksimalų 160A srovę per magistralę.

Taip, jis turi 24 laidų neigiamą magistralę, kad palengvinti grįžtamojo srovės laidų jungimą.

Pagrindo plokštės ekranas pagamintas iš jūrinės kokybės miltelinio aliuminio, užtikrinančio tvirtumą ir atsparumą jūrinėse sąlygose.

Ekranas pasižymi šiuolaikišku Contour dizainu, su žaliais LED pagrindiniais apšvietimo elementais ir raudonais LED indikatoriais aktyvioms sistemoms.

Šis BEP saugiklių skydas pagamintas Naujojoje Zelandijoje.

Ne, BEP PAN 32SP DC12V ANA V A skydelis yra specialiai suprojektuotas veikti su 12V nuolatinės srovės jūrinėmis elektros sistemomis.

Taip, šis panelis atitinka ABYC (American Boat and Yacht Council) standartus, skirtus jūrinėms elektros įrenginių instaliacijoms.

Plokštė suprojektuota naudojant magneto-hidraulinius Airpax saugiklius. Norint išlaikyti atitikimą ir našumą, rekomenduojama pakeisti saugiklius atitinkamo nominalo Airpax modeliais arba BEP specialiai patvirtintomis atitinkamomis alternatyvomis.

Šis modelis (906-AM) skirtas montuoti horizontaliai.

Taip, plokštė pristatoma su jau sumontuotais 32 Airpax magnetinio-hidraulinio tipo saugikliais, paruoštais kabelių jungimui.

Spausdinimo schemų etiketės yra apšviečiamos žalios spalvos LED lemputėmis, užtikrinant gerą matomumą net esant prastoms apšvietimo sąlygoms.

Taip, integruoti raudoni LED indikatoriai, kurie vizualiai rodo, kurios sistemos veikia, palengvinant greitą diagnostiką.

Suprojektuotas su korpuso pagrindu iš jūros kokybės aliuminio miltelinio padengimo, jis yra tvirtas ir pritaikytas įrengimui reikalaujančiose jūrinėse aplinkose. „Contour“ konstrukcija taip pat palengvina estetinį integruotumą.

BEP siūlo 5 metų garantiją visoms savo gaminių dalims, įskaitant šį saugiklių skydelį.

Taip, BEP prekės kuriamos Naujojoje Zelandijoje, kad atlaikytų ilgalaikį veikimą pačiuose atšiauriausiuose jūriniuose aplinkos sąlyguose, užtikrinant jų patikimumą ir ilgaamžiškumą.
