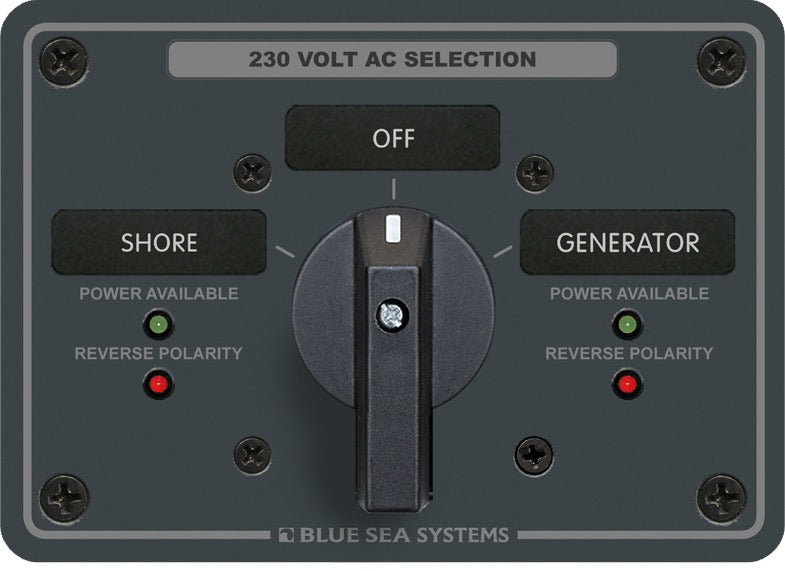

Panneau rotatif CA 230 V / 65 A OFF+2
En cours de réappro
Techninės charakteristikos
Techninės charakteristikos
| Pozicijos | 3.0 |
| Nominalioji įtampa | 230 |
| Max Amperage | 65.0 |
| Apsauginio jungiklio tipas | Nėra |
| Included Breakers | 0.0 |
| Included Labels | Etiketės besisukančiam AC skydeliui (PN 9583) |
| Montavimo tipas | Įmontuotas |
| Panel Material | Aliuminio lydinys 5052 su poliuretaniniu apdailos sluoksniu |
| Matmenys (P x A x G) | 123.83 x 120.65 x 61.21 |
| Ac Voltage Type | Vienfazis |
| Korozijos atsparumas | Taip |
| Indicator Function Polarity | Polių inversija |
| Indicator Type | LED |
| Material Finish Type | Poliuretanas pilkos skalūninės spalvos |
| Panelio spalva | Pilka skalūno |
| Panel Material Thickness Mm | 3.175 |
| Panelio montavimo išpjovos matmenys | 84,07 x 111,13 |
| Polarity Indicator Type | Raudonas LED |
| Medžiagos lydinys | 5052 |
| Produkto tipas | AC jungties skydelis |
| Rotary Switch Model | 9011 |
| Svoris | 0,57 |
Išsami aprašymas
Išsami aprašymas
Le panneau AC ROTARY 230V/65A OFF+2 de Blue Sea Systems, modèle 8357, est conçu pour la gestion et la sélection de sources d'alimentation alternatives en courant alternatif sur les installations marines. Ce panneau permet de commuter entre deux sources AC 230V, avec une position d'arrêt (OFF), supportant une intensité maximale de 65A. Il intègre un interrupteur rotatif 9011 à usage industriel, garantissant une commutation fiable et durable.
Conception et Fonctionnalités
Fabriqué à partir d'un alliage d'aluminium 5052 de 3,175 mm (1/8 pouce) d'épaisseur, le panneau 8357 est doté d'une finition en polyuréthane gris ardoise en deux parties, conçue pour la durabilité dans l'environnement marin. Il est équipé d'indicateurs LED rouges pour signaler une inversion de polarité et d'indicateurs LED verts pour confirmer la disponibilité de l'alimentation. Ses dimensions sont d'environ 123,83 mm (4 7/8 pouces) de largeur et 120,65 mm (4 3/4 pouces) de hauteur, avec une profondeur de 61,21 mm (2,41 pouces). Pesant 0,57 kg (1,25 lbs), il offre une solution compacte pour la sélection des sources AC lorsque la protection des circuits est gérée séparément.
Intégration et Utilisation
Ce panneau est pré-câblé pour faciliter une installation rapide et directe, simplifiant la connexion de deux sources AC différentes (telles que groupe électrogène, onduleur ou différentes prises de quai) à un circuit unique. L'interrupteur utilise des contacts robustes et des mécanismes à came à pas positif pour assurer une fermeture de contact fiable et fluide. Il est adapté aux applications marines nécessitant une gestion des sources AC, sans intégrer la protection par disjoncteur directement sur le panneau.
