Dviejų baterijų valdymo nuolatinės srovės skydas 2 m

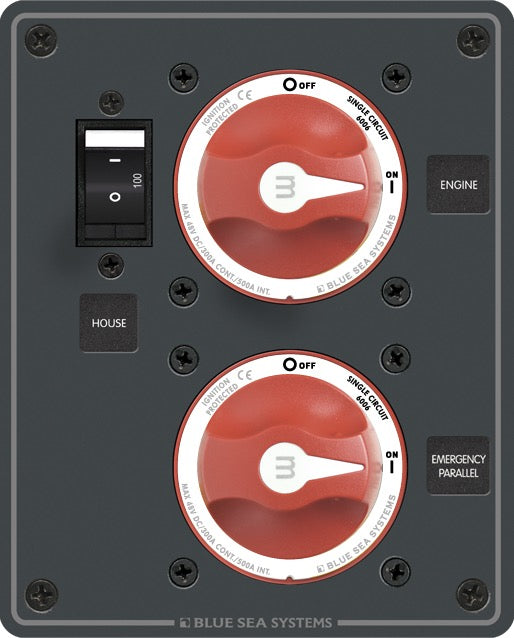

Blue Sea Systems 8080-BSS plokštė yra energijos valdymo sprendimas, skirtas jūrinėms ir nepriklausomoms nuolatinės srovės (DC) sistemoms. Ji leidžia efektyviai valdyti dvi nepriklausomas akumuliatorių baterijas, užtikrinant variklio ir aptarnavimo grandinių atskyrimą.

Pagrindinės 8080-BSS skydelio funkcijos:

Dviejų baterijų (pvz., starterio ir serviso) valdymas.Įtampos kritimo į bateriją prevencija, kad starterio baterija neišsikrautų dėl įrenginių, prijungtų prie bortažo sistemos.Jautrių elektroninių įrenginių apsauga nuo įtampos svyravimų.Automatinis baterijų jungimas įkrovai per ACR (Automatic Charging Relay).Galimybė sujungti baterijas avarinei variklio paleidimo sistemai per Dual Circuit Plus™ jungiklį.

8080-BSS skydelis valdo dvi akumuliatorių baterijas, jas izoliuodamas, kai variklis yra išjungtas, neleidžiant aptarnavimo apkrovoms iškrauti starterio baterijos. Kraunant, jo Automatinis įkrovos relė (ACR) automatiškai sujungia baterijas, kad užtikrintų abiejų baterijų baterijų efektyvų įkrovimą. Dual Circuit Plus™ jungiklis taip pat leidžia rankiniu būdu pasirinkti vieną ar kitą bateriją arba jas sujungti avarinei paleidimo situacijai.

Blue Sea Systems 8080-BSS skydas skirtas veikti su didžiausia 32V DC įtampa.

8080-BSS skydelis teikia 300 A nuolatinės srovės galios. Jis taip pat atlaiko 500 A trumpojo laikotarpio srovę (5 min.).

Taip, 8080-BSS skydelis skirtas apsaugoti jautriems elektroniniams prietaisams. Jis padeda išvengti įtampos kritimų ir šuolių, kurie gali atsirasti paleidžiant variklį, garantuodamas jūsų įrenginių saugumą.

Dual Circuit Plus™ jungiklis, integruotas į 8080-BSS skydelio baterijų jungčių sistemą, yra baterijų jungimo įtaisas, skirtas baterijoms sujungti avarinio starto atveju. Jis leidžia pasirinkti starto bateriją, aptarnavimo bateriją arba jas abi sujungti, jei reikia.

Automatinis įkrovimo relė (ACR), įmontuota į 8080-BSS skydelį, automatiškai sujungia baterijas, kai viena jų įkraunama (pavyzdžiui, variklio generatoriaus). Ji automatiškai atjungia baterijas, kai įkrovimas nutrūksta, užtikrindama, kad startinė baterija visada būtų prioritetinė ir įkrauta, tuo pačiu leidžiant aptarnavimo baterijos įkrovimą.

Ekrano 8080-BSS matmenys: 5,25 colio ilgis (L) × 6,50 colio aukštis (H) × 3,00 colio gylis (P).

Taip, 8080-BSS ekranas specialiai sukonstruotas su tvirtu korpusu, skirtu patikimai ir ilgalaikei integracijai griežtose jūrinėse aplinkose. Jo komponentai, kaip jungikliai ir relės, dažniausiai atitinka IP67 standartą, rodantį apsaugą nuo dulkių ir laikinos panirimo į vandenį.

8080-BSS akumuliatorinės plokštės paleidimo srovės galimybės: 1500 A 10 sekundžių trukmės ir 775 A 1 minutės trukmės. Šios specifikacijos užtikrina patikimą paleidimo galimybę esant poreikiui.

Ne, 8080-BSS skydelis integruoja Automatinį įkrovos relė (ACR), kuris valdo įkrovos paskirstymą tarp baterijų iš išorinio šaltinio (pvz., variklio generatorius), tačiau jame nėra integruoto baterijų įkroviklio, galinčio aktyviai įkrauti baterijas iš AC šaltinio (kintamosios srovės).

Nors panelis skirtas palengvinti baterijų valdymą, jūros elektrinės sistemos įrengimas reikalauja elementarių elektros žinių. Visada rekomenduojama konsultuotis su profesionalu arba kruopščiai laikytis gamintojo instrukcijų, kad būtų užtikrintas saugus ir teisingas įrengimas.

Įrengiant 8080-BSS plokštę, paprastai reikalingi pagrindiniai įrankiai: grąžtas arba elektrinis veržliadarbis, atsuktuvai, gyslų nužiedė ir kabelių gnybtų supresavimo replės. Svarbu naudoti tinkamus įrankius, kad būtų užtikrintos saugios elektros jungtys.

Išsami informacija apie kabelių matmenis ir rekomenduojamus saugiklių kalibrų dydžius 8080-BSS skydeliui pateikiama detaliose produkto instrukcijose. Svarbu laikytis šių rekomendacijų, kad užtikrinti jūsų elektros sistemos saugumą ir efektyvumą.

8080-BSS plokštė yra baterijos valdymo komponentas. Ji dažniausiai tiekiama be pagrindinių jungiamųjų laidų, kištukų ir saugiklių, nes laidų ilgis ir skerspjūvis priklauso nuo konkretaus laivo įrengimo. Šie elementai turi būti įsigyjami atskirai, atsižvelgiant į jūsų įrengimo poreikius.

Ekrano 8080-BSS montavimo vieta – plokščia paviršius. Ekrano matmenys (5,25" ilgis x 6,50" aukštis x 3,00" gylis) turi būti atsižvelgus į montavimo vietą. Būtina užtikrinti, kad montavimo vieta būtų sausa ir apsaugota, nors vidiniai komponentai yra vandeniui atsparios konstrukcijos.

Ekranas 8080-BSS yra suderinamas su nuolatinės srovės (DC) elektros sistemomis, kurių maksimalus darbinis įtampos lygis siekia 32V DC. Tai jį daro tinkamą 12V ir 24V sistemoms, dažnai naudojamoms jūrinėse ir nepriklausomose sistemose.

8080-BSS skydas skirtas valdyti tradicines švino rūgšties akumuliatorines baterijas, įskaitant gilaus iškrovimo, starterio ir dvigubos paskirties baterijas. Naudojant ličio baterijas, būtina patikrinti atitinkamą suderinamumą su integruotu ACR ir užtikrinti, kad ličio baterijų baterijų valdymo sistema (BMS) būtų suderinama.

Taip, 8080-BSS skydelis skirtas integruoti į esamus elektros sistemas, siekiant papildyti arba pagerinti dviejų baterijų blokų valdymą. Rekomenduojama kruopščiai suplanuoti laidų jungimą ir užtikrinti, kad esama sistema būtų suderinama su skydelio įtampos ir srovės specifikacijomis.

Šis valdymo skydelis skirtas dviem nepriklausomiems akumuliatorių bankams valdyti jūrinėse ir nepriklausomose nuolatinės srovės sistemose. Jis izoliuoja variklio ir aptarnavimo grandines, saugo elektroninius įrenginius ir valdo akumuliatorių įkrovą.

Blue Sea Systems 8080 baterijų valdymo skydelis skirtas valdyti dvi nepriklausomas baterijų grupes.

8080-BSS skydas atlaiko maksimalų darbinį įtampos lygį 32V DC.

8080-BSS skydas suteikia šiuos srovės parametrus:

Nuolatinė srovė: 300A
Trumpalaikė srovė: 500A (5 minučių)
Įsibėgėjimo srovė (cranking): 1500A (10 sekundžių)
Įsibėgėjimo srovė (cranking): 775A (1 minutė)

Taip, 8080-BSS skydelis apsaugo jautrius elektroninius prietaisus nuo įtampos kritimų ir šuolių, kurie gali atsirasti paleidžiant variklį.

8080-BSS ekrano matmenys: 5,25 colio ilgis (L) × 6,50 colio aukštis (H) × 3,00 colio gylis (P).

Šis skydelis apima:

Dual Circuit Plus™ tipo akumuliatorių jungiklius (IP67 klasės), leidžiančius sujungti akumuliatorius avarinei paleidimo sistemai. Automatinio įkrovos relės (ACR, IP67 klasės), automatiškai sujungiančios akumuliatorius įkrovimo metu.

Taip, ekranas skirtas įrengti jūrinėse aplinkose. Jo tvirta konstrukcija ir jungiklių bei relės IP67 klasifikacija leidžia jį naudoti jūrinėse sąlygose.

Ekranas integruoja automatinio įkrovos relės (ACR), kurios automatiškai sujungia akumuliatorius įkrovos metu, leidžiančios variklio įkrovikliui efektyviai įkrauti abi akumuliatorių baterijas.

Taip, pultelis yra įrengtas su Dual Circuit Plus™ baterijų jungikliais, kurie leidžia sujungti baterijas avarinio paleidimo atveju, jei to prireiktų.

Ekranas užtikrina variklio ir pagalbinių sistemų grandinių izoliaciją. Ši funkcija neleidžia bordinėms apkrovoms (pagalbinėms sistemoms) iškrauti starterio baterijos, garantuodant, kad ji liktų pilna variklio paleidimui.

Šis produktas yra pagamintas „Blue Sea Systems“ prekės ženklo.

Šio prietaiso modelio numeris yra 8080.

Šio produkto SKU (atsargų vieneto kodas) yra 8080-BSS.

Šio panelio kilmės šalis yra Jungtinės Valstijos (US).

Taip, panelis suderinamas su DC 12V ir 24V sistemomis, nes jo maksimalus darbinis įtampos diapazonas yra 32V DC.

Taip, šis panelis skirtas naudoti jūrinėse nuolatinės srovės (DC) sistemose ir autonominėse sistemose, užtikrinant patikimą baterijų valdymą.

Skydelis skirtas nuolatinės srovės baterijų bankų valdymui. Pateiktuose techniniuose duomenyse nenurodoma konkreti baterijų chemijos suderinamumo specifikacija. Detalesnėms baterijų tipų charakteristikoms rekomenduojama pasikonsultuoti su gamintojo technine dokumentacija.

Saugiamam ir optimaliam darbui būtina vadovautis konkrečios įrangos instrukcijomis, nustatant kabelių matmenis bei saugiklių nominalines vertes.

Rekomenduojama pasitikslinti konkrečius produkto įdiegimo nurodymus, ypač laidų matmenis ir saugiklių nominalines vertes, siekiant užtikrinti teisingą ir saugų įrengimą.
