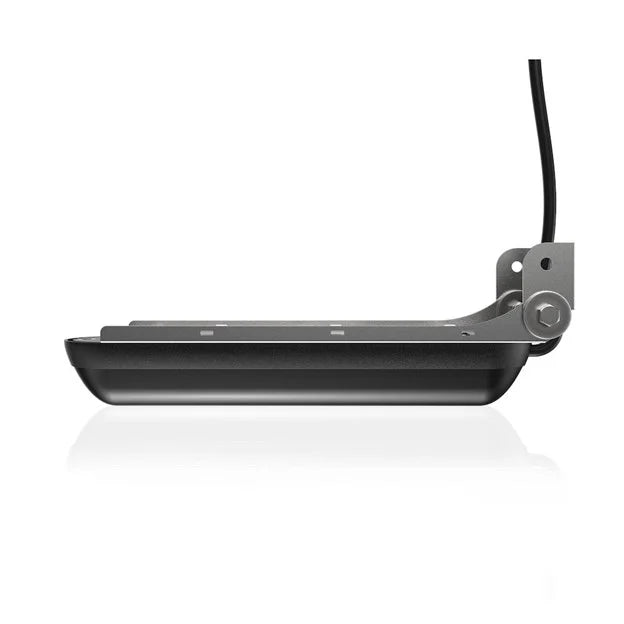

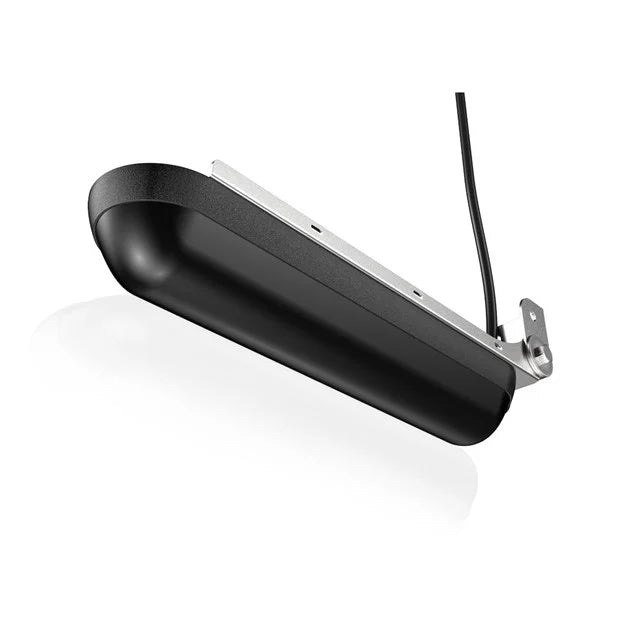

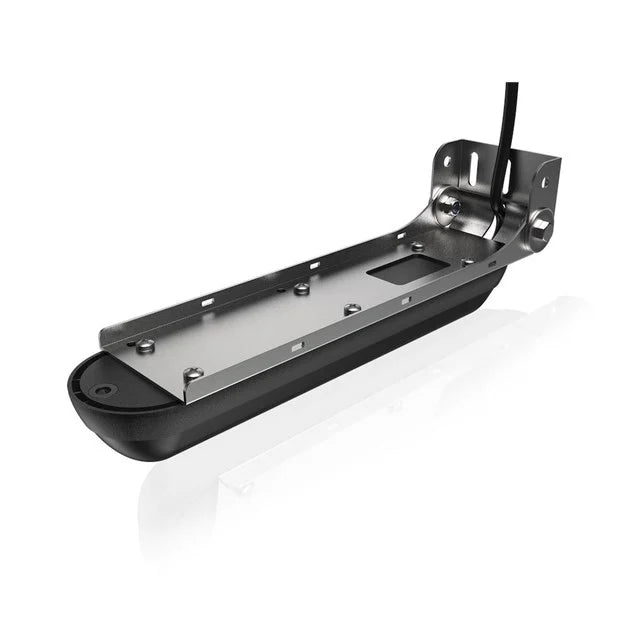

Aktyviosios vaizdavimo 2-i1 sonde su 7,6 m kabeliu
Sandėlyje
Technical specifications
Technical specifications
| Echoloto technologijos | DownScan Imaging, SideScan Imaging |
| Veikimo įtampa | Maitinamas ekranu (12 V DC) |
| Sonaro dažniai | 455, 800 |
| Veikimo temperatūra | 0°C iki +50°C |
| Didžiausias elektros energijos suvartojimas | Labai silpnas (maitinamas iš ekrano) |
| Didžiausias nuskaitomo gylio riba | 91.0 |
| Tipinis elektros energijos suvartojimas | Labai silpnas (maitinamas iš ekrano) |
| Sondos medžiaga | Polimeras |
| Sonaro jungties tipas | 9 kontaktų |
| Rekomenduojamas saugiklio vardinė vertė | Priklauso nuo ekrano/modulio |
| Kabelio ilgis | 7.6 |
| Įmontuotas temperatūros jutiklis | Taip |
| Su derinami displėjai | Lowrance HDS LIVE, Elite Ti2, HDS Carbon, Elite FS, Simrad NSS evo3, GO serija |
| IP klasifikacija | IPX7 |
| Magistralės suderinamumas | Lowrance/Simrad įrenginio savininkas |
| Laidinis tinklas | Savininko ryšio 9 kontaktų lizdas |
| Belaidis ryšys | Ne |
| Kompaso saugumo atstumas | Nenurodyta |
| Montavimo tipas | Galinė lenta, priekinis elektrinis variklis, praeinantis (shoot-thru-hull) |
| Sertifikatai | CE,UKCA |
| Vandens temperatūros matavimo diapazonas | 0°C iki +50°C |
| Produkto barkodo numeris | 9420024172780 |
| Apšvietimo kampas | Optimizuotas šoninio ir apatinių skenavimo vaizdo sistemoms |
| Cable Length Imperial | 25 |
| CHIRP aukštoji dažniuotė | 800 |
| CHIRP žema dažniuotė | 455 |
| Žvejybos tipas | Jūra, ežeras, upė |
| Hull Material Restriction | Medinės korpuso dalys (montuojamos perėjimo būdu) |
| Imaging Quality Description | Išsami ir didelės raiškos |
| Įmontuotas greičio jutiklis | Ne |
| Marine Sealant Required | Taip |
| Max Operating Speed Knots | 9 |
| Max Operating Speed Mph | 10 |
| Mounting Location Avoidance | Už degimo linijos |
| Mounting Location General | vandens srautas be trikdžių |
| Mounting Screw Size Imperial | #10 |
| Odoo Category Full Path | Prekė / NAVICO GROUP / 25 - NAVICO (40) |
| Pakuotės svoris | 1.474 |
| Gręžtuko skersmuo pilotiniam (kietieji medžiai) | 4,1–4,7 |
| Pilot Hole Drill Bit Size Soft Material Imperial | 5/32 |
| Gręžtuko skersmuo minkštiems medžiams | 3,7–4,0 |
| Bendroji produkto kategorija | Echolotas |
| Modelio pavadinimas | 2-IR |
| Produkto linija | ActiveImaging |
| Produkto tipas Odoo | consu |
| Produkto grynojo svorio | 0,5 |
| Išleidimo metai | 2019.0 |
| Sidescan Max Range 455khz | 91 |
| Sidescan Max Range 800khz | 46 |
| Signal Loss Prevention | Mažina signalo praradimą |
| Sonar Image Range Benefit | Vaizdo ryšio nuotolio padidinimas |
| Sonar Imaging Resolution Benefit | Didinimas |
| Sonar Output Data Types | Gylis, temperatūra |
| Sonar Ping Rate | Aukšta |
| Sonar Ping Rate Description | Aukšta, prisidedanti prie aukšto atsakymo greičio ir pagerinantys vaizdo skiriamąjį gebėjimą bei nuotolį |
| Sonar Technology Full Name | ActiveImaging™ 2-1 |
| Tikslinė naudotojo profilio kategorija | Žvejai ir jūrininkai |
| Transducer Acoustic Coupling Medium | Polimeras (reakcijos į garso bangas panašios į vandens reakcijas) |
| Transducer Acoustic Properties | Reaguoja į garso bangas panašiai kaip į vandenį |
| Transducer Element Design | Atskirti skenerio elementai siuntimui ir priėmimui SideScan |
| Transducer Element Design Detail | Atskirti sonaro elementai siuntimui ir priėmimui SideScan, leidžiantys pasiekti aukštą „ping“ greitį ir pagerinti vaizdo skiriamąją gebą bei nuotolį |
| Transducer Housing Type | Skimeris |
| Transducer Weight Without Cable | 0,37 |
| Naudotojo lygis | Tarpinis |
Detailed description
Detailed description
NAVICO ActiveImaging™ 2-IN-1 su 7,6 m kabeliu (000-14490-001) yra skenerio keitiklis, skirtas teikti detalią ir didelės raiškos povandeninę vaizdavimo sistemą. Jis apjungia DownScan ir SideScan technologijas, papildytas temperatūros matavimu, kad būtų galima aiškiai matyti struktūras ir žuvis. Šis modelis yra pažangus sprendimas žvejams ir jūrininkams, ieškantiems tikslios dugno kartografijos.
Pažangi techninė veikla
Šis keitiklis veikia 455 kHz ir 800 kHz dažnių diapazonuose. DownScan režimu jis pasiekia 91 m (300 pėdų) gylį. SideScan vaizdavimo režime jis siūlo 91 m (300 pėdų) šoninį veikimo nuotolį 455 kHz dažniu ir 46 m (150 pėdų) – 800 kHz dažniu. Šie parametrai leidžia gauti smulkų vaizdą nepažeidžiant apimties. Vaizdavimas efektyvus iki 9 mazgų (10 mylių/val.) greičio.
Konstrukcija ir sistemos integracija
ActiveImaging™ 2-IN-1 keitiklis pagamintas iš polimero, kuris minimizuoja signalo praradimą ir reaguoja į garso bangas panašiai kaip vanduo. Jis turi atskirus sonarinius elementus siuntimui ir priėmimui SideScan režime, kas užtikrina greitą pingo greitį ir geresnį vaizdo raiškumą bei apimtį. 7,6 m kabelis ir 9 kontaktų jungtis palengvina įrengimą ir jungimą prie suderinamų sistemų.
Suderinamumas ir montavimo galimybės
Ši sonde skirta tiesioginiam naudojimui su naujos kartos ekranais be papildomų modulių. Ji suderinama su Lowrance HDS LIVE, HDS Carbon, Elite Ti2, Elite FS serijomis, taip pat Simrad NSS evo3 ir GO serijomis. Montavimo galimybės apima galinio skydo, įmontuojamą ir hidraulinio cilindro (jackplate) montavimą, suteikiant lankstumo šio tipo keitiklio įrengimui. Darbinė temperatūra – nuo -15 °C iki +55 °C, o laikymo temperatūra – nuo -30 °C iki +70 °C.
Rinkos pozicionavimas
NAVICO ActiveImaging™ 2-IN-1 yra tobulinimas palyginus su ankstesnės kartos DownScan ir SideScan sondėmis. Jis pasižymi didesniu raiškumu ir geresniu taikinių atskyrimu dėl optimizuotos konstrukcijos. Palyginus su ActiveImaging™ 3-IN-1, ši 2-IN-1 versija specializuojasi struktūrinėje vaizdavimo sistemoje ir žuvų aptikime naudojant DownScan ir SideScan, be tradicinio plačiajuostės CHIRP galimybių. Tai puikus kompromisas tiems, kurie prioritetuoja detalią dugno ir panardintų struktūrų vaizdavimo sistemą.
