Sutaupyta suma: 19%

Raymarine

D006

Tęsinys 102 mm

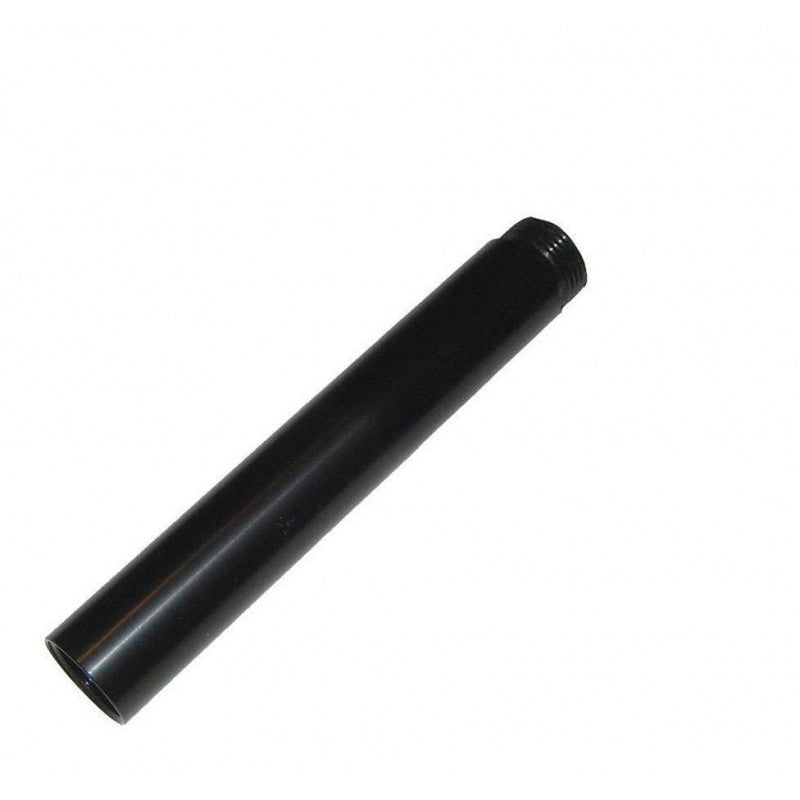

Raymarine D006 102 mm stiebo pailgintuvas skirtas šturvalo rankenos pavarų stūmokliui. Jis reguliuoja stūmoklio efektyvų ilgį, kad būtų laikomasi įrenginio geometrijos tiller drive montavimo metu.

Vardinė kainaGauti profesionalo kainą

48,84€

48,84€ ~~60,00€~~

Su PVM Siuntos skaičiuojamos apmokėjimo metu.

Yra sandėlyje

Nemokamas pristatymas nuo 150 € Prancūzijoje
Galimas atsiėmimas Skysat

Individualus montavimas

Pasitikėkite Skysat įrengiant įrangą laive

Prašyti kainos pasiūlymo

Įrengėjų paieška jūsų aplinkoje

dėka mūsų autorizuotų įrengėjų tinklo

Rasti montuotoją

Techninė pagalba

Pasirinkite papildomą montavimo pagalbą

Techninės charakteristikos

Montavimo tipas	Kabelio prijungimas
Medžiaga	Jūrinis plastikas
Derantys modeliai	Įranga Raymarine
Produkto matmenys	102 mm
IP klasifikacija	IPX7
Įrengimo tipas	Kabelių jungimo prijungimas
Komplekto sudėtis	1x Kabelio pailginimo laidininkas
Produkto tipas	Kabelio pailginimo laidininkas

Priedai

Rėmo rankenos tvirtinimo kampinis elementas 102 mm

79,13€

79,13€ ~~90,00€~~

su PVM

Pirkti

Išsami aprašymas

Raymarine D006 yra 102 mm (4") ilginio stiebo atkarpa, skirta Raymarine šturmano automato, valdomo rankine laivo vairo svirtimi, stūmoklio.

Ilginio stiebo atkarpa tiller drive tipo sistemoms

Ši detalė prailgina šturmano automato stūmoklio stiebą, kad būtų pasiektas tinkamas atstumas tarp tvirtinimo movos ir vairo svirties ašies. Pagal Raymarine 87279-3-EN instrukciją, ji atitinka matmenį C, lygų 724 mm.

Montavimo suderinamumas

Ši atkarpa naudojama Raymarine šturmano automato sistemoms, valdomoms rankine vairo svirtimi: ST1000/ST2000, ST1000+/ST2000+ ir Evolution Tiller Drive, priklausomai nuo denio konfigūracijos ir instrukcijos matmenų.

Skysat patarimas

Prieš užsakant, išmatuokite realų atstumą tarp stūmoklio tvirtinimo taško ir tvirtinimo taško vairo svirties ašyje. Jei reikia koreguoti vertikalųjį poslinkį, rinkitės atramas/alkūninius atkarpus D009, D010, D011, D159 ar D160 vietoj ilginio stiebo atkarpos.

Dokumentacija

Type	Nom
	EN - Įrengimo instrukcija „Raymarine“ tiesiaeigės pavaros – „Raymarine“ 102 mm stiebo prailgintuvas –

Eksperto nuomonė

Pol CONIN

Atsakingas už skaitmeninį verslą

« Raymarine 102 mm: prailgis tiksliai integruoti »

Elektroninių jūrinės įrangos sistemų integravimas dažnai reikalauja tikslaus įrangos pozicionavimo. Tokia 102 mm ilgio Raymarine laidų jungtis skirtas konkrečiam poreikiui: užpildyti mažą tarpą arba kontroliuojamai perkelti komponentą. Jos paskirtis – palengvinti įrangos įrengimą, ar tai būtų siekiant pagerinti displėjaus skaitomumą, padidinti jutiklio veikimo nuotolį arba tiesiog prisitaikyti prie erdvinių apribojimų prie vairo ar konsolės. Šio elemento vertė slypi jo fiksuotame ilgyje, leidžiančiame standartizuoti atstumus be specialių užsakomųjų gaminių ar netikslaus pritaikymo. Įrenginiuose, kur kiekvienas milimetras svarbus – ypač regatos jachtose ar siaurose motorinėse valtyse – žinomo ir pastovaus ilgio laidų jungtis yra privalumas, užtikrinantis švarų ir patikimą montavimą.

Durabilité

Facilité d'installation

Rapport performance / prix

Mokėjimas ir saugumas

Jūsų mokėjimo informacija ir duomenys apdorojami saugiai.

Tęsinys 102 mm

48,84€

48,84€ ~~60,00€~~

Dažniausi klausimai

Reikia pagalbos? Susisiekite su mumis

kam skirta ši Raymarine laidų jungtis?

D006 adapteris prailgina Raymarine rankinio vairo stūmoklio stiebo 102 mm. Jis naudojamas, kad būtų pasiektas tinkamas atstumas tarp stūmoklio tvirtinimo taško ir vairo ašies.

Kada rinktis šį ilgio variantą?

Šį ilgį pasirenkame, kai laivo matuojamas matmuo atitinka Raymarine montavimo lentelėje nurodytą reikšmę. Tikslas – išlaikyti cilindrą jo naudingame darbo zonoje.

Kiek ilgio prideda šis modelis?

Ji prideda 102 mm, tai yra apie 4". Raymarine lentelėje tai atitinka matmenį C, lygų 724 mm.

Su kokiais autopilotais ji naudojama?

Tai taikoma Raymarine laivavedžio sistemų įrengimams, ypač ST1000/ST2000, ST1000+/ST2000+ ir Evolution Tiller Drive, priklausomai nuo konfigūracijos.

Kaip pasirinkti tarp D003, D004, D005, D006, D007 ir D008?

Reikia išmatuoti matmenį C pagal Raymarine montavimo instrukciją. Kiekvienas modelis prideda skirtingą ilgio atstumą prie cilindro stiebo.

Ar reikalingas ir vairo laikiklis arba pjedestalas?

Tai priklauso nuo denio priekinės dalies geometrijos. Pailginimo elementas koreguoja išilginį atstumą; atramos/alkūnės daugiau veikia vairo aukštį; denio stovai koreguoja tvirtinimo tašką prie denio.

Ar galima pjauti ar keisti šį laidą?

Ne. Detalas skirta konkrečiam ilgiui. Jį keičiant galima sugadinti išlyginimą arba susilpninti piloto montavimą.

Ką patikrinti prieš užsakant?

Išmatuokite montavimo matmenis, nustatykite įrengtą pilotą ir palyginkite juos su Raymarine instrukcija. Jei kyla abejonių, siųskite matmenis arba įrenginio nuotrauką į Skysat.
