Rallonge de tige Raymarine D008 152 mm pour pilote de barre franche

Nemokamas pristatymas nuo 150 € Prancūzijoje
Galimas atsiėmimas Skysat

Individualus montavimas

Pasitikėkite Skysat įrengiant įrangą laive

Prašyti kainos pasiūlymo

Įrengėjų paieška jūsų aplinkoje

dėka mūsų autorizuotų įrengėjų tinklo

Rasti montuotoją

Techninė pagalba

Pasirinkite papildomą montavimo pagalbą

Sutaupyta suma: 13%

Raymarine

D008

Tęsinys 152 mm

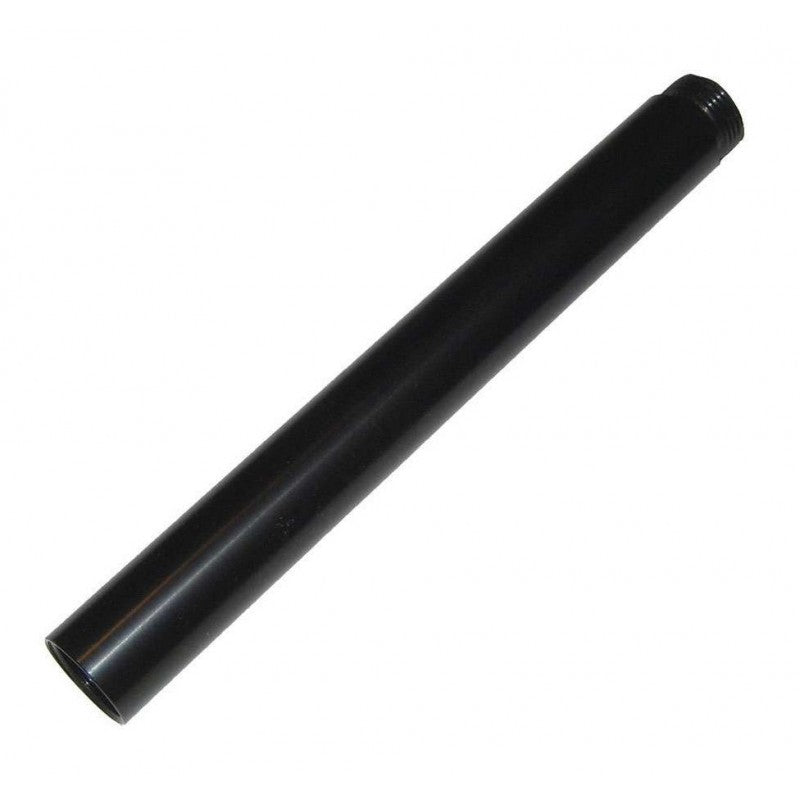

Raymarine D008 152 mm stiebo pailginimo mova laivavedžio tiesioginio vairo pavarai. Reguliuoja stūmoklio efektyvų ilgį, kad atitikti tiesioginio vairo pavaros montavimo geometriją.

Vardinė kainaGauti profesionalo kainą

52,04€

52,04€ ~~60,00€~~

Su PVM Siuntos skaičiuojamos apmokėjimo metu.

Yra sandėlyje

Nemokamas pristatymas nuo 150 € Prancūzijoje
Galimas atsiėmimas Skysat

Individualus montavimas

Pasitikėkite Skysat įrengiant įrangą laive

Prašyti kainos pasiūlymo

Įrengėjų paieška jūsų aplinkoje

dėka mūsų autorizuotų įrengėjų tinklo

Rasti montuotoją

Techninė pagalba

Pasirinkite papildomą montavimo pagalbą

Techninės charakteristikos

Montavimo tipas	Tiesioginis ryšys
Medžiaga	Plastikas PVC
Spalva	Juoda
Derantys modeliai	Įranga Raymarine
Produkto matmenys	152 mm
Svoris	0,1
IP klasifikacija	IPX6
Įrengimo tipas	Tiesioginis ryšys
Komplekto sudėtis	152 mm ilgio prijungimo kabelis
Produkto tipas	Kabelio pailginimo laidininkas

Priedai

Rėmo rankenos tvirtinimo kampinis elementas 102 mm

79,13€

79,13€ ~~90,00€~~

su PVM

Pirkti

Išsami aprašymas

Raymarine D008 yra 152 mm (6") spyruoklinio piloto stiebo pailginimo detalė skersinei vairavimo svirtimi.

Spyruoklinio piloto stiebo pailginimo detalė

Ši detalė pailgina piloto cilindro stiebą, kad būtų pasiektas reikiamas atstumas tarp tvirtinimo lizdo ir vairavimo svirties ašies. Pagal „Raymarine 87279-3-EN“ instrukciją, ji atitinka matmenį C – 775 mm.

Montavimo suderinamumas

Ši pailginimo detalė naudojama „Raymarine“ skersinės vairavimo svirties pilotų sistemose ST1000/ST2000, ST1000+/ST2000+ ir „Evolution Tiller Drive“ priklausomai nuo denio konfigūracijos ir instrukcijos matmenų.

Skysat patarimas

Prieš užsakant, išmatuokite tikrą atstumą tarp cilindro tvirtinimo taško ir tvirtinimo taško vairavimo svirtimi. Jei reikia koreguoti vertikalųjį poslinkį, rinkitės tvirtinimo atramas/alkūnes D009, D010, D011, D159 ar D160 vietoj stiebo pailginimo detalės.

Dokumentacija

Type	Nom
	LT - Įdiegimo instrukcija rankinei Raymarine vairavimo sistemai - Raymarine 152 mm stiebo prailgintuvas

Eksperto nuomonė

Pol CONIN

Atsakingas už skaitmeninį verslą

« Importancija jūros įrenginių instaliacijoje naudojant ilginimo kabelius »

Jūrinės elektronikos įrenginiuose kabelių tvarkymas yra dažnai nuvertinamas, tačiau labai svarbus sistemos patikimumui. Tokia 152 mm ilgio Raymarine laidų jungtis neturėtų būti laikoma paprastu kabelio gabalu, o priemone, leidžiančia optimizuoti ryšio architektūrą. Jos naudojimo vertė slypi gebėjime išspręsti smulkius ilgio trūkumus, taip išvengiant mechaninių įtampų jungikliuose arba visiškai perlaidžio kabelio keitimo.

Įrengėjui profesionalui turėti skirtingo ilgio laidų jungtis yra esminis lankstumo elementas. Tokie priedai ypač naudingi baigiant įrengti naują įrenginį arba perkėlus ekraną. Tai detalė, padedanti užtikrinti tvarkingą ir ilgalaikį įrengimą, garantuojant, kad kiekvienas komponentas būtų prijungtas be perteklinės įtampos ar nereikalingų kabelių kilpų. Originalių dalių, kaip ši Raymarine laidų jungtis, naudojimas yra esminis sistemos vientisumui ir gamintojo specifikacijų atitikimui.

Durabilité

Facilité d'installation

Rapport performance / prix

Mokėjimas ir saugumas

Jūsų mokėjimo informacija ir duomenys apdorojami saugiai.

Tęsinys 152 mm

52,04€

52,04€ ~~60,00€~~

Dažniausi klausimai

Reikia pagalbos? Susisiekite su mumis

kam skirta ši Raymarine laidų jungtis?

D008 distancinis adapteris prailgina Raymarine rankinio piloto stūmoklio stiebo 152 mm. Jis naudojamas, kad būtų pasiektas tinkamas atstumas tarp stūmoklio tvirtinimo taško ir vairo ašies.

Kokiomis aplinkybėmis rinktis šį ilgį?

Šis ilgis parenkamas, kai laivo matuojamas atstumas atitinka Raymarine montavimo lentelėje nurodytą reikšmę. Tikslas — išlaikyti cilindrą jo naudingame darbo diapazone.

Kiek ilgio prideda šis modelis?

Ji prideda 152 mm, tai yra apie 6". Raymarine lentelėje tai atitinka matmenį C, lygų 775 mm.

Su kokiais autopilotais ji naudojama?

Tai liečia Raymarine laivo šturmano rankinės pavaros įrenginius, ypač ST1000/ST2000, ST1000+/ST2000+ ir Evolution Tiller Drive modelius, priklausomai nuo konfigūracijos.

Kaip pasirinkti tarp D003, D004, D005, D006, D007 ir D008?

Reikia išmatuoti montavimo matmenį C pagal Raymarine instrukciją. Kiekvienas modelis prideda skirtingą ilgio prie stūmoklio stiebo.

Ar reikia ir vairo arba pjedestalo?

Tai priklauso nuo denio priekinės dalies geometrijos. Pailginimo elementas koreguoja išilginį atstumą; atramos/alkūnės – daugiau aukščio; denio stovai – fiksuotą tašką denio pusėje.

Ar galima apkarpyti ar pakeisti šį laidą?

Ne. Detalė skirta konkrečiam ilgiui. Keisti ją gali sukelti netinkamą išlyginimą arba silpninti piloto montavimo tvirtumą.

Ką reikia patikrinti prieš užsakant?

Išmatuokite montavimo matmenis, nustatykite įrengtą autopilotą ir palyginkite juos su Raymarine instrukcija. Jei kyla abejonių, išsiųskite matmenis arba įrenginio nuotrauką į Skysat.
