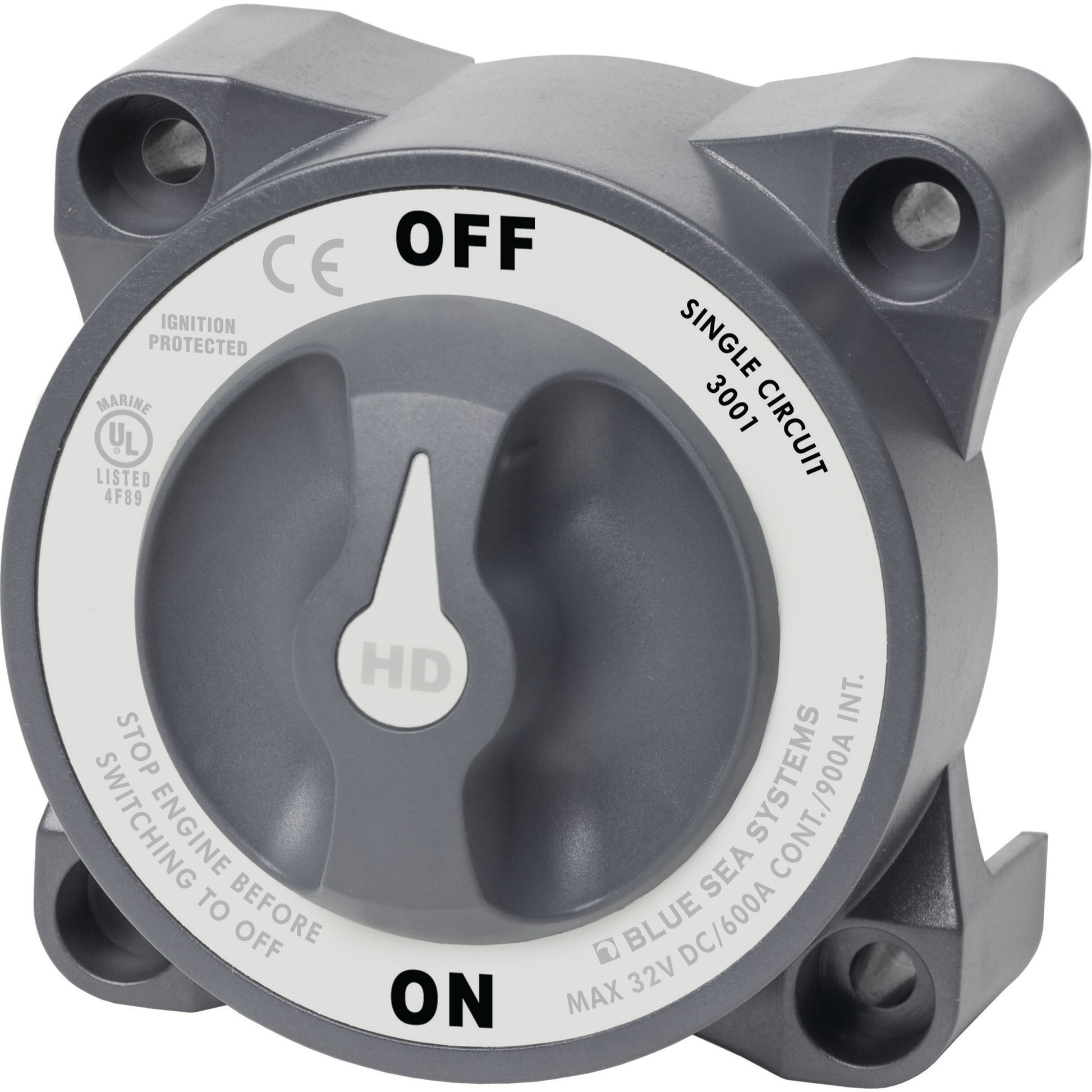

Coupe-batterie marche/arrêt robuste série HD avec AFD

Le coupe-batterie ON-OFF robuste série HD avec AFD est conçu pour déconnecter un seul parc de batteries en cas d'urgence ou lorsque le navire n'est pas utilisé. Sa fonction Alternator Field Disconnect (AFD) protège également les diodes de l'alternateur si l'interrupteur est mis en position ARRÊT alors que le moteur tourne.

Ce coupe-batterie offre les capacités de courant suivantes :

Capacité continue : 600 ampèresCapacité intermittente (5 min) : 900 ampèresCapacité de démarrage (30 sec) : 1 750 ampères

La tension maximale de fonctionnement de ce coupe-batterie est de 32V DC, ce qui le rend adapté aux systèmes 12V et 24V.

Oui, ce coupe-batterie possède un indice d'étanchéité IP66. Cela signifie qu'il est entièrement protégé contre la poussière et contre les jets d'eau puissants de toutes directions.

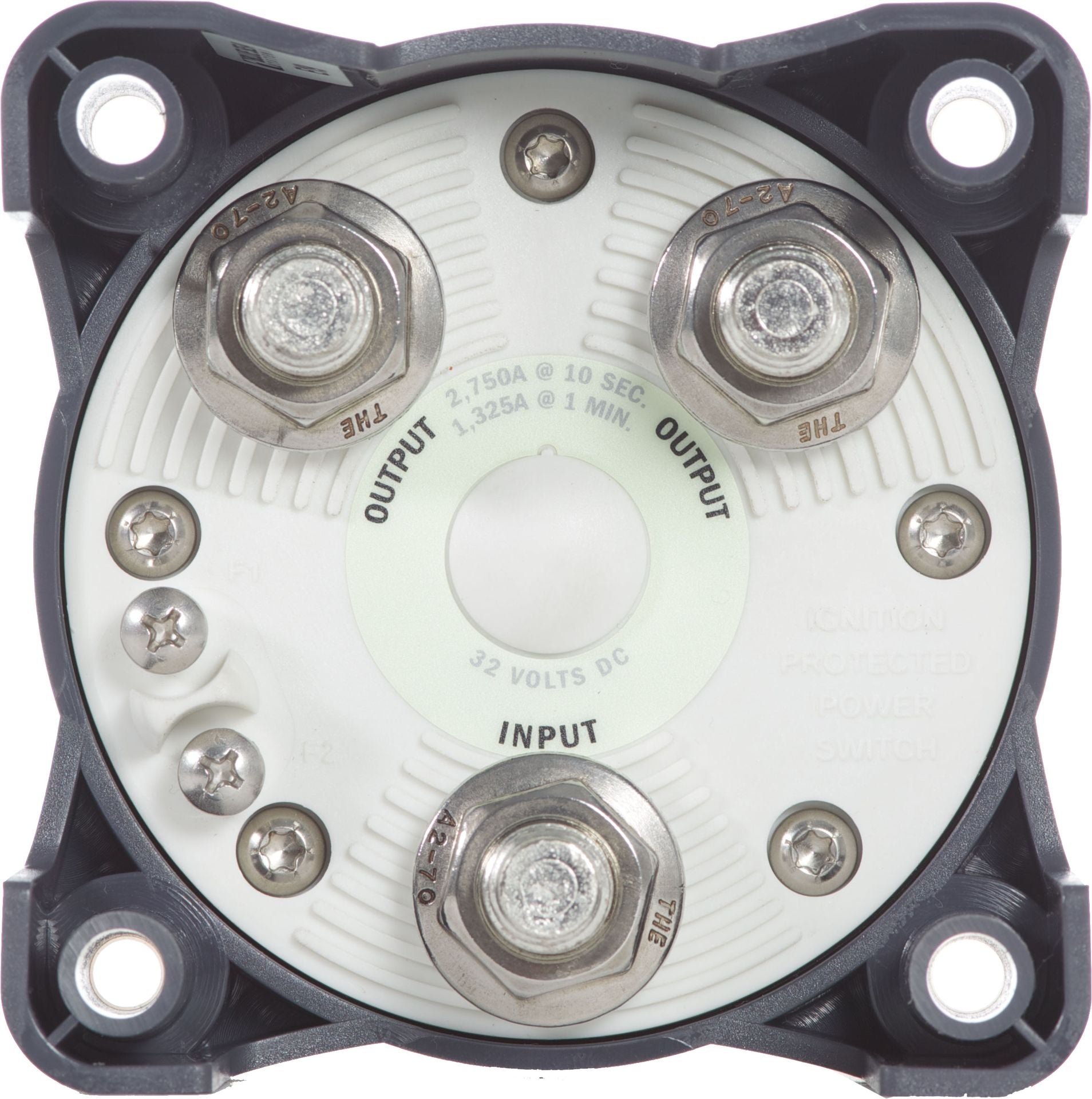

Les bornes de connexion sont en cuivre étamé de 1/2 pouce (M12-1.75). Elles sont monobloc pour réduire le risque de surchauffe et ont une longueur de 7/8 pouce (22,22 mm) pour accepter plusieurs cosses de câble, permettant de connecter jusqu'à huit câbles de charge.

Le couple de serrage recommandé pour les bornes des câbles de batterie est de 24,86 N·m (220 in-lb).

Il est recommandé d'utiliser des câbles de batterie de taille 4/0 AWG (120 mm²) pour respecter les valeurs nominales de courant maximales de l'appareil.

Oui, ce coupe-batterie est conforme à plusieurs normes de sécurité :

Il répond à toutes les exigences de l'American Boat and Yacht Council (ABYC) pour les coupe-circuits de batterie.Il est UL Listed (UL 1107) pour les interrupteurs de puissance électrique.Il satisfait aux exigences de protection contre l'inflammation externe UL 1500 et SAE J1171.

Oui, ce coupe-batterie répond aux exigences de protection contre l'inflammation externe UL 1500 et SAE J1171, le rendant sûr pour une installation sur des bateaux à moteur essence.

Le coupe-batterie doit être monté dans un endroit facilement accessible et à proximité des batteries.

Pour connecter la fonction AFD, vous devez couper le fil allant de l'alternateur au régulateur de tension. Ensuite, connectez une extrémité de ce fil à la borne F1 du coupe-batterie et l'autre extrémité à la borne F2.

Avant l'installation, il est impératif de débrancher la cosse positive de la batterie. Il est également fortement conseillé de consulter un professionnel de l'électricité marine pour assurer un câblage correct et sécurisé.

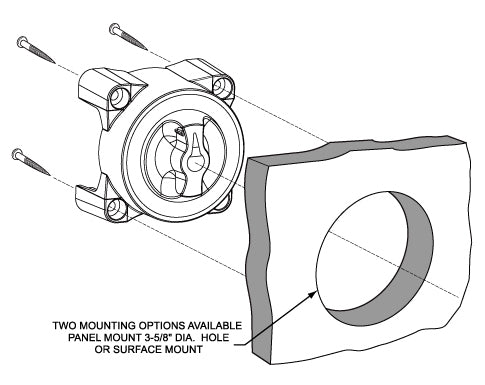

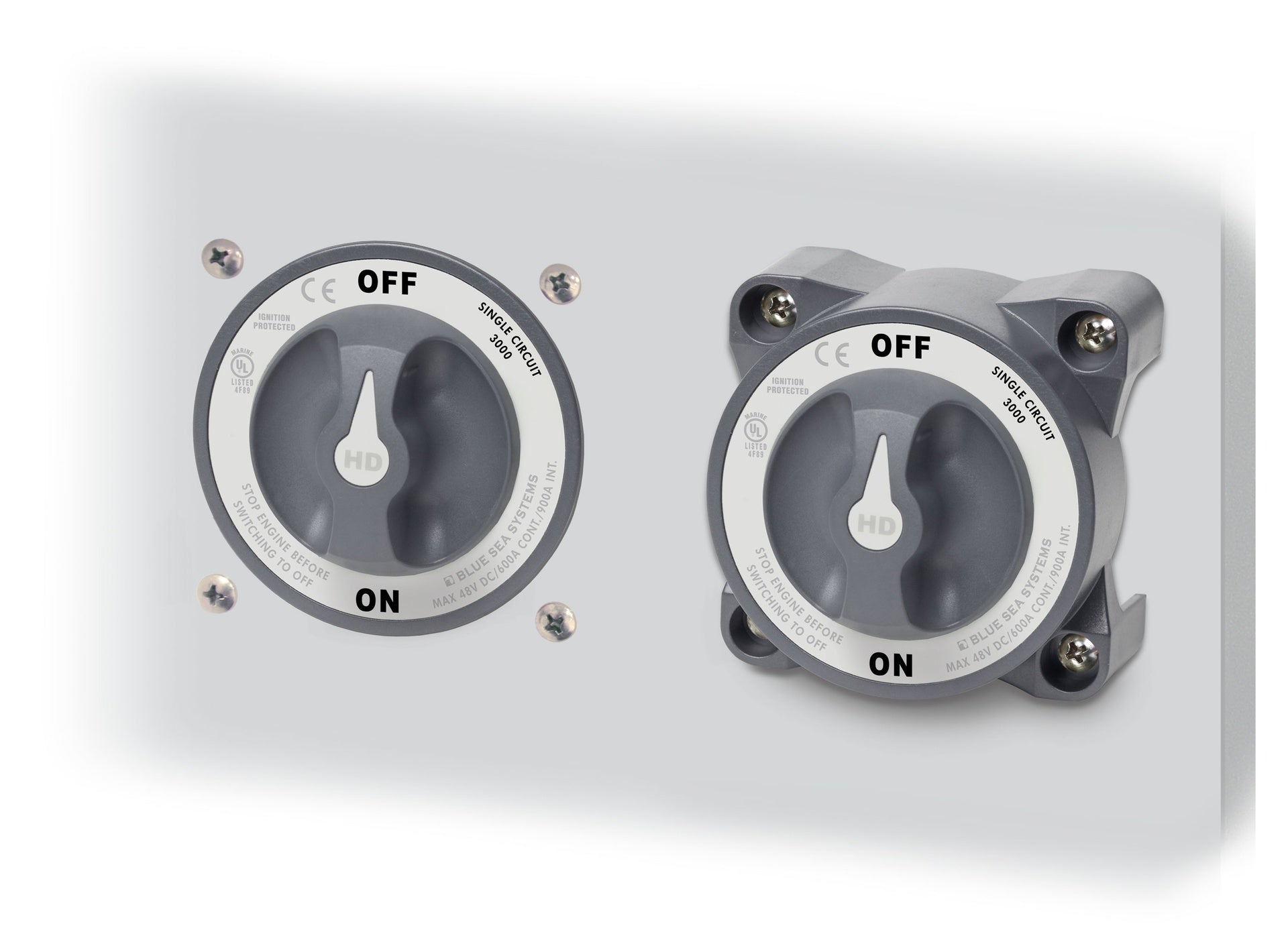

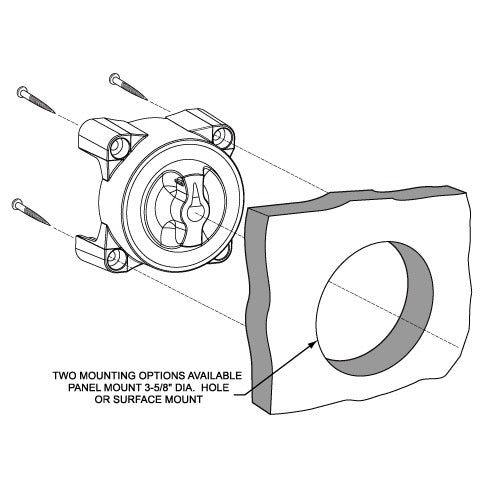

La conception du boîtier permet deux options de montage : un montage en surface ou un montage sur panneau arrière.

Si la taille des câbles de batterie est inférieure à la taille recommandée de 4/0 AWG (120 mm²), cela réduira les valeurs nominales de courant que le coupe-batterie peut gérer en toute sécurité.

Lors de l'utilisation du coupe-batterie, il est important de suivre ces précautions :

Éteignez tous les appareils électriques avant de mettre l'interrupteur de batterie sur ARRÊT.Ne mettez jamais l'interrupteur sur ARRÊT lorsque le moteur tourne, afin de protéger l'alternateur grâce à la fonction AFD.

Oui, avec une capacité continue de 600 ampères, ce coupe-batterie est spécifiquement conçu pour les grands moteurs diesel et les systèmes à forte consommation électrique, offrant une gestion de puissance supérieure.

La série HD de BLUE SEA, avec une capacité continue de 600 ampères, est conçue pour des applications nécessitant une gestion de puissance supérieure. Elle se positionne au-dessus des gammes m-Series (300A continus) et e-Series (350A continus) en termes de capacité de courant.

Oui, tout produit Blue Sea Systems dont un client n'est pas satisfait peut être retourné pour un remboursement ou un remplacement à tout moment, conformément à la garantie fabricant.

Le poids de ce coupe-batterie est de 0,59 kg.
