Coupe-batterie sélecteur HD-Series renforcé
Coupe-batterie sélecteur HD-Series renforcé
En stock
Caractéristiques techniques
Caractéristiques techniques
| Usage du produit | Gestion et sélection de bancs de batteries pour applications marines lourdes. |
| Type de switch | Sélecteur de batterie |
| Courant continu (A) | 500 |
| Courant intermittent (A) | 700 |
| Courant de démarrage (A) | 1600 |
| Maximale tension dc | 32 |
| Nombre de pôles | 1 |
| Positions | 4 (OFF, 1, 2, 1+2) |
| Type de borne | Goujons filetés en cuivre étamé |
| Taille de borne | M12 (1/2") |
| Type de connexion câblage | À œillet (sur goujon) |
| Type de contrôle | Manuel rotatif |
| Type de montage | Montage en surface ou sur panneau arrière |
| Indice IP | IP66 |
| Plage tension fonctionnement | 0-32 |
| Dimensions (L x H x P) | 98 x 98 x 79.5 |
| Couleur de l'actionneur | Rouge |
| Style d'actionneur | Rotatif |
| Ampérage | 500 |
| Cable Size To Meet Ratings Awg | 4/0 |
| Cable Size To Meet Ratings Mm2 | 120 |
| Cranking Current Duration | 30 |
| Ignition Protection Standard | UL 1500, SAE J1171 |
| Type d'installation | Surface ou panneau arrière |
| Intermittent Current Duration | 5 |
| Voyant lumineux | Non |
| Max Terminal Stud Torque | 24.86 N·m (220 in-lb) |
| Mounting Centers Mm | 76 |
| Mounting Hardware Type | Vis 1/4" (M6) |
| Tension nominale | 32.0 |
| Type de produit | Sélecteur de batterie |
| Fonction de l'interrupteur | Sélection et combinaison de bancs de batteries |
| Terminal Stud Length Mm | 22.22 |
| Terminal Stud Material | Cuivre étamé |
Description détaillée
Description détaillée

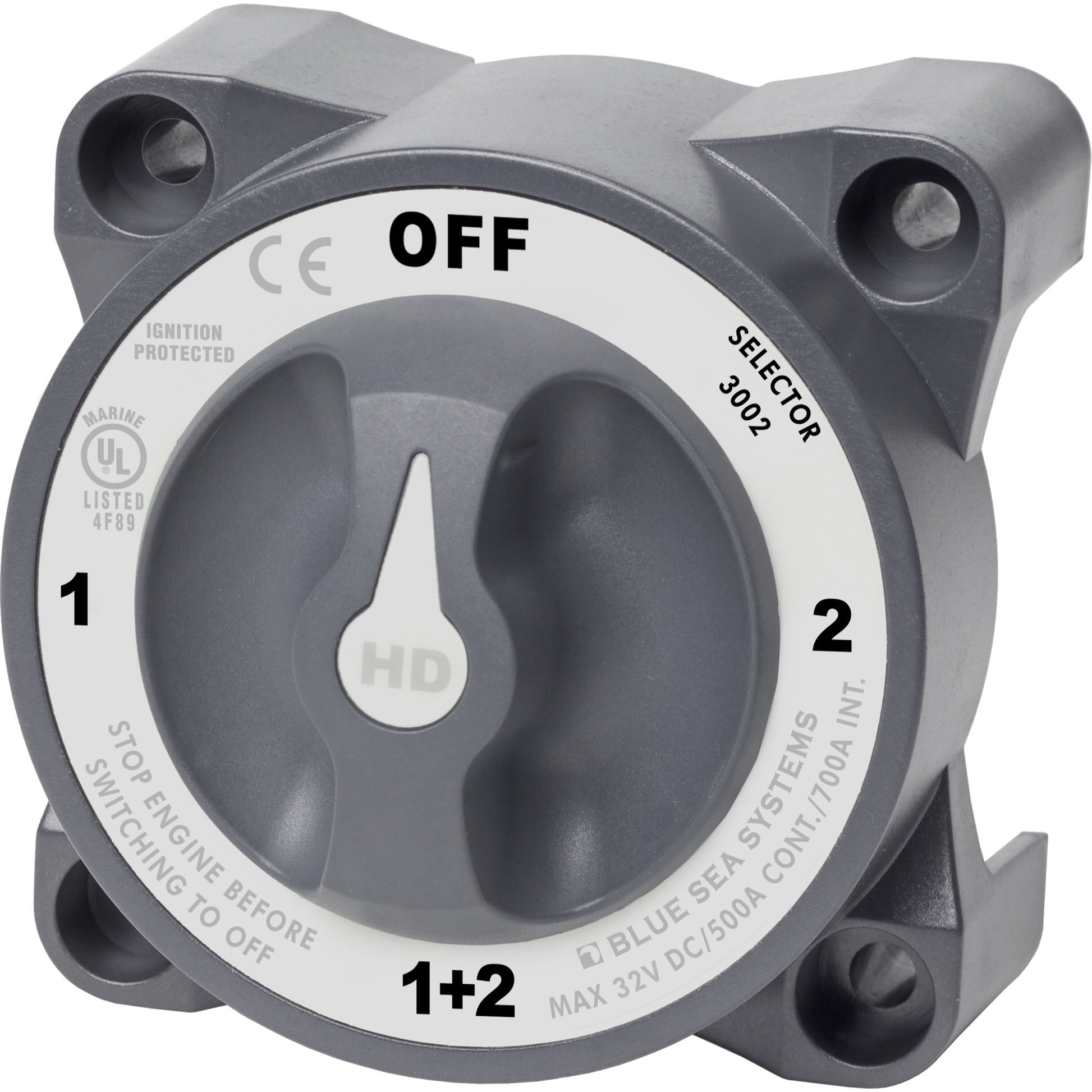

Le sélecteur de batterie Blue Sea Systems HD-Series 3002-BSS est un composant de gestion électrique conçu pour les installations marines exigeantes. Avec une capacité continue de 500 A, il est adapté aux grands moteurs diesel et aux systèmes à forte consommation, se positionnant ainsi au-dessus des gammes m-Series (300 A continu) et e-Series (350 A continu) de la marque. Il supporte une cote de démarrage de 1 600 A sur 30 secondes et une cote intermittente de 700 A sur 5 minutes, le tout sous une tension maximale de 32 V CC.
Sécurité et Robustesse
Ce sélecteur intègre une conception à contact "Make-Before-Break", permettant de commuter entre les bancs de batteries sans interrompre l'alimentation des équipements. Les goujons de connexion M12-1.75 (1/2") en cuivre étamé, d'une longueur de 22.22 mm (7/8"), garantissent une conductivité maximale et une résistance élevée à la corrosion, tout en acceptant plusieurs cosses de câbles de section 4/0 AWG (120 mm²). Le couple de serrage recommandé pour ces goujons est de 24.86 N·m (220 in-lb).
Installation et Conformité
Le boîtier du 3002-BSS est conçu pour un montage polyvalent, soit en surface, soit sur panneau arrière. Il est entièrement conforme aux exigences de l'American Boat and Yacht Council (ABYC) pour les commutateurs de batterie, est listé UL 1107 pour les interrupteurs de puissance électrique, et répond aux normes UL 1500 et SAE J1171 pour la protection contre l'inflammation externe, le rendant sûr pour une installation sur les bateaux à moteur essence. Sa certification IP66 assure une protection contre la poussière et les jets d'eau puissants, garantissant sa fiabilité dans l'environnement marin.
