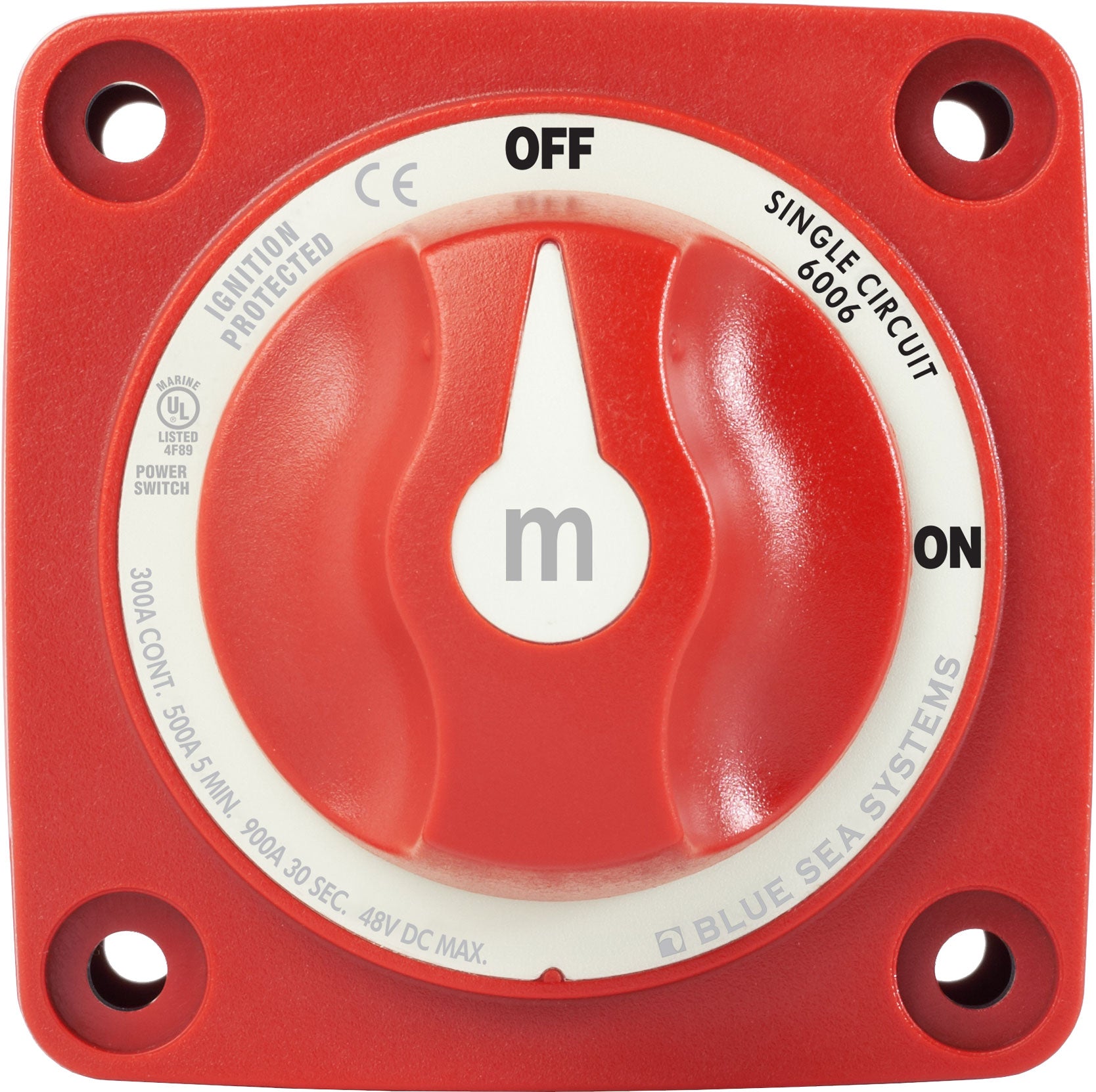

Interrupteur de batterie série m 300 A rouge unipolaire
Interrupteur de batterie série m 300 A rouge unipolaire
En stock
Caractéristiques techniques
Caractéristiques techniques
| Usage du produit | Déconnexion et isolation d'une seule batterie pour petits moteurs hors-bord et diesel. |
| Type de switch | Unipolaire ON/OFF |
| Courant continu (A) | 300 |
| Courant intermittent (A) | 500 |
| Courant de démarrage (A) | 900 |
| Maximale tension dc | 48 |
| Nombre de pôles | 1 |
| Positions | 2 (ON/OFF) |
| Type de borne | Goujons en cuivre étamé |
| Taille de borne | 3/8"-16 (M10) |
| Type de connexion câblage | Cosses à œillet |
| Type de contrôle | Rotatif (bouton) |
| Type de montage | Montage en surface ou sur panneau |
| Indice IP | IP66 |
| Plage tension fonctionnement | 0-48V DC |
| Diamètre de découpe du panneau | 67 |
| Poids | 0.29 |

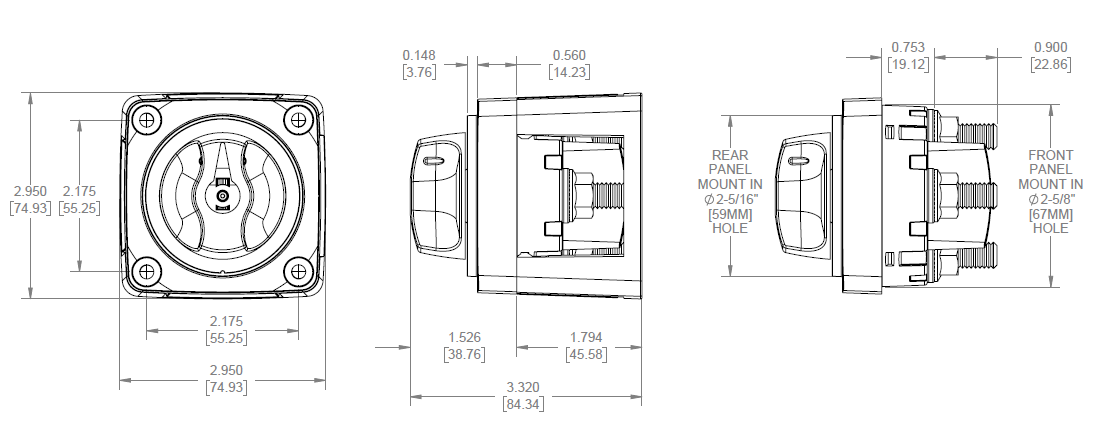

| Dimensions (L x H x P) | 74.93 x 74.93 x 84.34 |
| Garantie | 99.0 |
| Conformité ABYC | Oui |
| Couleur de l'actionneur | Rouge |
| Style d'actionneur | Bouton rotatif |
| Ampérage | 300.0 |
| Cable Size To Meet Ratings Awg | 4/0 |
| Cable Size To Meet Ratings Mm2 | 120 |
| Cranking Current Duration | 30 |
| Ignition Protection Standards List | UL 1500, SAE J1171 Marine, ISO 8846 Marine |
| Type d'installation | Montage sur panneau |
| Intermittent Current Duration | 5 |
| Isolating Cover Features | Couvercle isolant avec trois sections détachables pour accès aux câbles dans toutes les directions |
| Voyant lumineux | false |
| Tension nominale | 12/24V |
| Nombre de prises | 0.0 |
| Type de produit | Interrupteur de batterie |

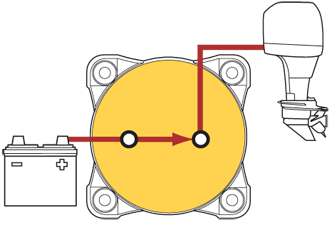

| Fonction de l'interrupteur | Commute une seule batterie vers un seul groupe de charges |
| Terminal Stud Material | Cuivre étamé |
| Terminal Torque Nm | 13.56 |
| Ul Certification Standard | UL 1107 |
Description détaillée
Description détaillée
Conçu pour la gestion de l'alimentation des petits moteurs hors-bord et des moteurs diesel, l'interrupteur de batterie BLUE SEA série m 300A rouge unipolaire (6006B-BSS) offre une solution de déconnexion fiable et sécurisée. Cet interrupteur permet de basculer une seule batterie vers un unique groupe de charges, fournissant une coupure simple mais efficace du circuit. Il est particulièrement adapté aux applications nécessitant une isolation directe de la batterie pour la sécurité ou la maintenance.
Performance et robustesse
Le modèle 6006B-BSS présente une capacité continue de 300A DC et une capacité intermittente de 500A DC pendant 5 minutes, conformément à la norme UL 1107. Sa capacité de démarrage atteint 900A DC sur 30 secondes. Il supporte une tension maximale de 48V DC. Les goujons de borne sont fabriqués en cuivre étamé de 3/8"-16 (M10), assurant une conductivité maximale et une résistance à la corrosion. Leur conception monobloc prévient tout desserrage au fil du temps. Le couple de serrage recommandé pour les câbles est de 13,56 N·m (120 in-lb), avec une compatibilité pour des câbles de 4/0 AWG (120 mm²) afin de respecter les performances nominales.
Sécurité et installation
Cet interrupteur est classé IP66, offrant une protection contre les jets d'eau puissants et les particules. Il est également protégé contre l'allumage (ignition protected), répondant aux exigences UL 1500, SAE J1171 Marine et ISO 8846 Marine, le rendant sûr pour une installation sur des bateaux à moteur essence. Un couvercle isolant avec trois sections détachables protège les contacts arrière et facilite l'accès aux câbles dans différentes directions. Le bouton amovible ajoute une couche de sécurité, permettant un verrouillage du service. Les options de montage incluent la surface, le panneau avant ou le panneau arrière, avec des trous de montage acceptant des vis #10. Le BLUE SEA série m 300A est conforme à toutes les exigences de l'ABYC pour les interrupteurs de batterie et est listé UL 1107, en plus de la certification CE.
Avis de l'expert
Avis de l'expert
« Fiabilité et sécurité pour la gestion de l'alimentation unipolaire »
