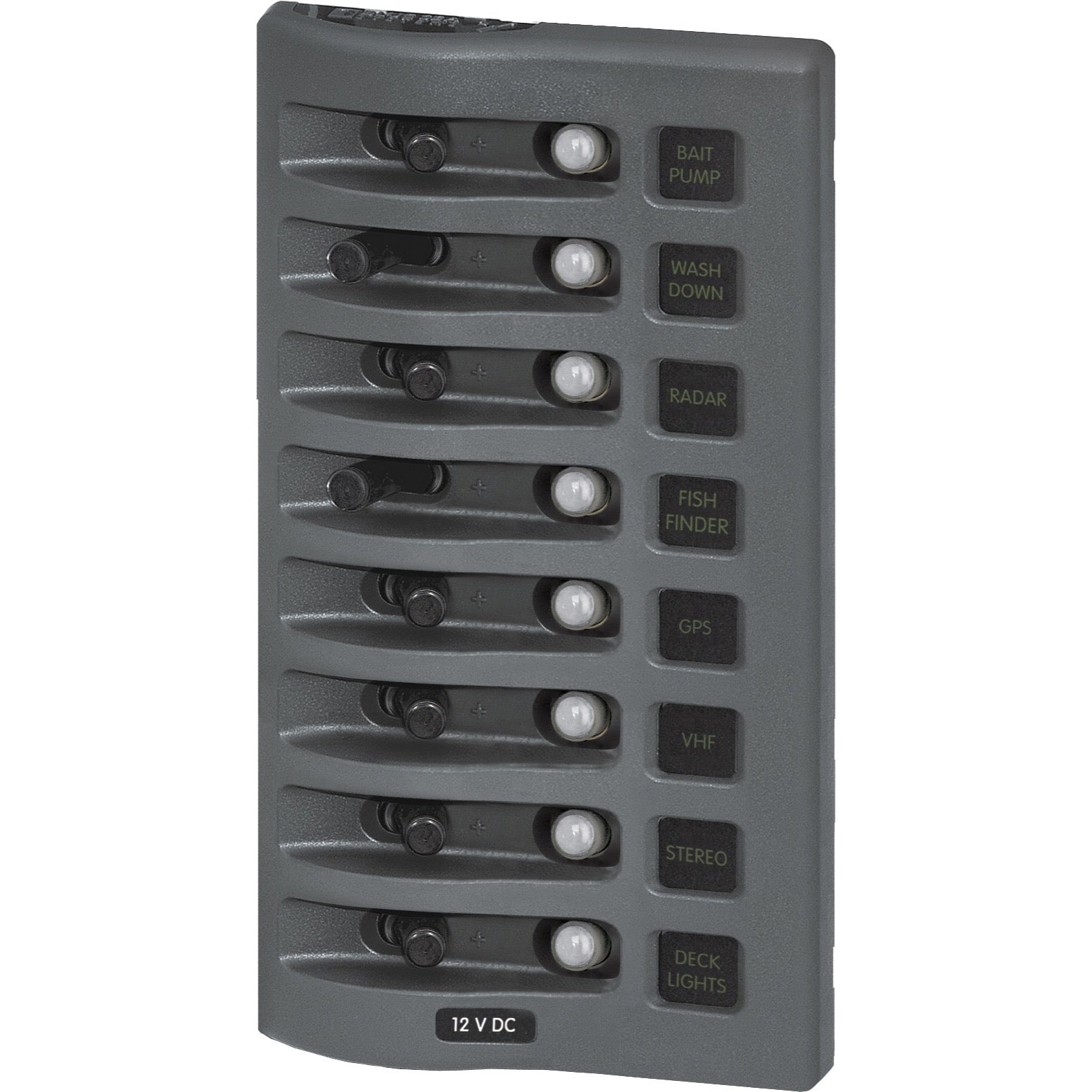

Panneau de disjoncteur étanche WeatherDeck® 12 V CC - Gris 8 positions

Le panneau de disjoncteur étanche BLUE SEA WeatherDeck® 4378-BSS est conçu pour les environnements marins, offrant 8 positions avec disjoncteurs 15A intégrés, une compatibilité 12/24V DC et une protection IP67. Cette solution robuste, héritière d'une gamme éprouvée, est idéale pour les cockpits ouverts et flybridges, garantissant une gestion électrique fiable et une réinitialisation rapide des circuits. Il inclut un jeu de 30 étiquettes au format carré et un joint de montage.

Prix publicBénéficier du tarif pro

309,60€

TTC Expédition calculée au moment du paiement.

En stock

Livraison offerte dès 150€ en France
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Type de produit	Panneau de disjoncteurs
Sortie d'alarme	false
Ampérage	15
Amperage 24v Dc Per Circuit	9
Backlight Operating Current Ma	10
Backlight Voltage	12 or 24
Rétroéclairé	Oui
Breaker Boot Material	Caoutchouc
Breaker Type	Thermique
Type de disjoncteur	Thermique à réinitialisation manuelle
Type de connecteur	Bornes à vis / Connecteurs rapides
Matériau du couvercle	Thermoplastique résistant aux UV

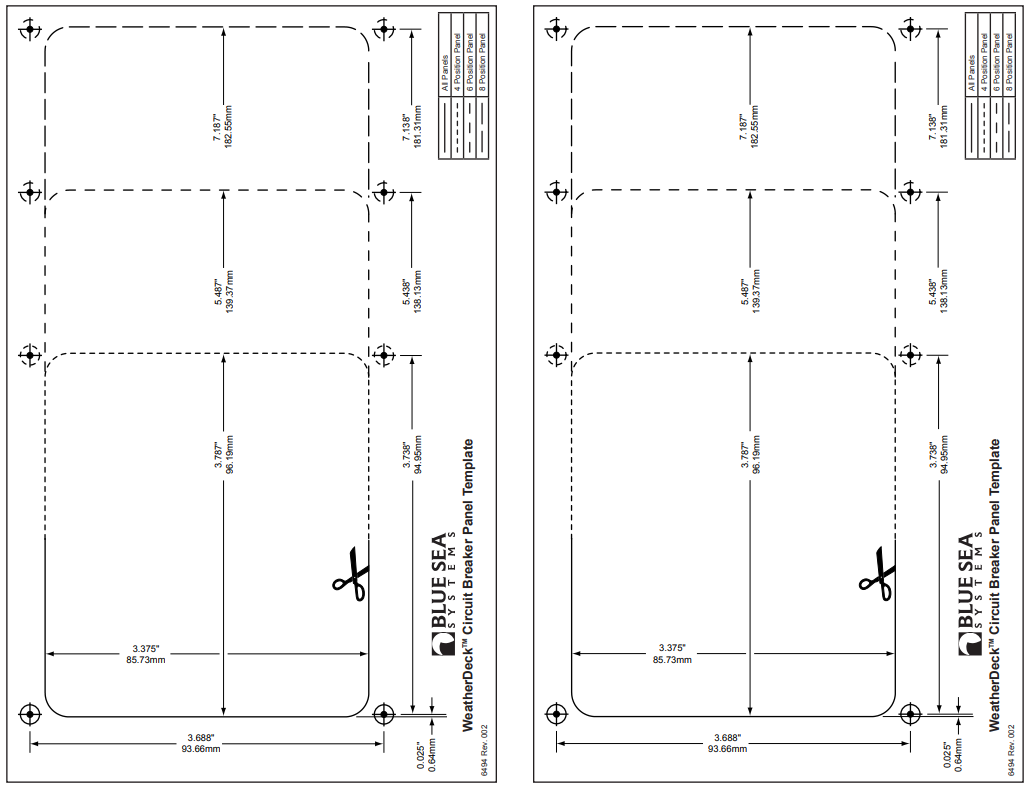

Cutout Corner Radius Mm	0.64
Compatible CZone	false
Dimensions (L x H x P)	107.95 x 195.58 x 88.90
Support mise à jour firmware	false
Flammability Rating Material	UL-V0
Protection anti-déflagrante	false
Immersion Depth M	1
Immersion Duration Minutes	30
Included Breakers	8.0
Included Labels	Jeu d'étiquettes format carré 4215
Indice IP	IP67
Compatible MasterBus	false
Max Amperage	45.0
Max Voltage	24
Type de montage	Encastré
Tension nominale	12/24V
Panel Material	Thermoplastique
Poles	1
Positions	8.0
Usage du produit	Panneau de contrôle électrique pour environnements marins exigeants (cockpits ouverts, flybridges)
Reset Type	Manuel
Switch Rated Current A	15
Poids	0.83

Accessoires

Botte de disjoncteur à bouton-poussoir de réinitialisation Noir

7,78€

Acheter

MaxiBus 250A avec capot - six goujons 5/16"-18

97,78€

Acheter

12/24V Dual USB 4.8A Chargers - Switch Mount - 12/24V Dual USB 4.8A Chargers - Switch Mount

Chargeurs double USB 12/24 V 4.8 A - Pour montage sur interrupteur

69,26€

Acheter

Presse-étoupe CableClam 0.68"

32,18€

Acheter

CableClam with Stainless Steel Dress Cap 0.68" - CableClam with Stainless Steel Dress Cap 0.68

Presse-étoupe CableClam avec capuchon de finition en acier inoxydable 0.68"

44,57€

Acheter

Presse-étoupe CableClam 0.83"

33,26€

Acheter

CableClam with Stainless Steel Dress Cap 0.83" - CableClam with Stainless Steel Dress Cap 0.83

Presse-étoupe CableClam avec capuchon de finition en acier inoxydable 0.83"

51,91€

Acheter

Presse-étoupe CableClam 1.40"

36,86€

Acheter

CableClam with Stainless Steel Dress Cap 1.40" - CableClam with Stainless Steel Dress Cap 1.40

Presse-étoupe CableClam avec capuchon de finition en acier inoxydable 1.40"

55,22€

Acheter

Side Entry CableClam - Side Entry CableClam

Presse-étoupe CableClam à entrée latérale

15,72€

Acheter

Description détaillée

Conçu pour les environnements marins exigeants, le panneau de disjoncteur étanche WeatherDeck® 12/24V DC gris 8 positions de BLUE SEA (référence 4378-BSS) offre une solution de contrôle électrique fiable et protégée. Idéalement adapté aux cockpits ouverts et aux flybridges, ce panneau intègre des disjoncteurs à bouton-poussoir de 15A par circuit, garantissant une protection thermique avec réinitialisation manuelle.

Conception et résistance aux éléments

Le WeatherDeck® 4378-BSS se distingue par sa face avant certifiée IP67, le protégeant contre une immersion temporaire jusqu'à 1 mètre pendant 30 minutes, à condition d'être correctement monté avec son joint d'étanchéité. Sa construction en thermoplastique résistant aux UV pour le couvercle et en thermoplastique UL-V0 ignifuge pour le panneau assure une durabilité face aux agressions marines et solaires. Les interrupteurs sont équipés de protections intégrées pour prévenir toute activation accidentelle.

Fonctionnalités et intégration

Ce panneau permet une installation polyvalente grâce à ses quatre orientations de montage possibles. Chaque position est dotée d'un disjoncteur de 15A et de LED vertes pour rétroéclairer les étiquettes de circuit, améliorant la visibilité en conditions de faible luminosité. Le rétroéclairage est compatible avec les gradateurs DeckHand™ de BLUE SEA pour un contrôle indépendant. Avec une intensité cumulée de 45A, le panneau 4378-BSS offre une gestion électrique centralisée pour plusieurs appareils. Il est fourni avec un jeu de 30 étiquettes au format carré pour une personnalisation aisée. La gamme WeatherDeck® de BLUE SEA, qui inclut également des versions à 4 (PN 4374) et 6 (PN 4376) positions, est reconnue pour sa robustesse et sa simplicité d'utilisation, se positionnant comme une alternative aux panneaux à fusibles traditionnels pour une meilleure protection et un réarmement rapide des circuits.

Avis de l'expert

« Analyse technique du panneau BLUE SEA WeatherDeck® 8 positions »

Le panneau de disjoncteur WeatherDeck® de BLUE SEA représente une solution de choix pour la gestion électrique des petits et moyens navires, notamment ceux équipés d'un cockpit ouvert ou d'un flybridge. Sa conception compacte et son indice d'étanchéité IP67 en font un composant résistant aux projections et à l'immersion temporaire, ce qui est crucial pour la fiabilité des systèmes en mer.

L'intégration de disjoncteurs thermiques à réinitialisation manuelle de 15A par circuit est un avantage significatif par rapport aux panneaux à fusibles. Elle simplifie la maintenance et le dépannage en éliminant le besoin de remplacer des fusibles, offrant une récupération rapide en cas de surcharge. La capacité cumulative de 45A permet de supporter un ensemble d'équipements essentiels, du GPS à la pompe de cale. Lors de l'installation, il est impératif de bien respecter le processus de montage avec le joint d'étanchéité fourni pour garantir la conformité IP67. Il est également essentiel de noter que ce panneau n'est pas "ignition proof" et ne doit pas être installé dans des compartiments moteur à essence ou des zones de batteries non ventilées, où des environnements explosifs pourraient se former. Sa compatibilité avec les gradateurs DeckHand™ de BLUE SEA pour le rétroéclairage offre une flexibilité appréciable pour l'ajustement de l'intensité lumineuse des étiquettes, optimisant le confort visuel selon les conditions lumineuses.

Durabilité

Facilité d'installation

Rapport performance / prix

Pièces de rechange

Bouton-poussoir de réinitialisation uniquement. Disjoncteur à connexion rapide (10A)

9,67€

Acheter

Bouton-poussoir de réinitialisation uniquement. Disjoncteur à connexion rapide (30A)

9,84€

Acheter

Jeu de 60 étiquettes noires

14,98€

Acheter

Kit de conversion de panneau 360° - 12 à 24 V CC

12,67€

Acheter

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

Panneau de disjoncteur étanche WeatherDeck® 12 V CC - Gris 8 positions

309,60€

Complétez votre installation avec des

Équipements complémentaires

Sélecteur de batterie série m 300A rouge 3 positions - m-Series Selector 3 Position Battery Switch - Red

Blue Sea Systems

Sélecteur de batterie série m 300 A rouge 3 positions

Ref : 6008B-BSS

84,02€

Coupe-batterie à distance ML-RBS avec commande manuelle - 12V DC 500A - ML-RBS Remote Battery Switch with Manual Control - 12V DC 500A

Coupe-batterie à distance ML-RBS avec commande manuelle - 12V DC 500A - Wiring Diagram

Blue Sea Systems

Coupe-batterie à distance ML-RBS avec commande manuelle - 12 V CC 500 A

Ref : 7700B-BSS

357,12€

Coupe-batterie à distance ML-RBS avec commande manuelle - 24V DC 500A - ML-RBS Remote Battery Switch with Manual Control - 24V DC 500A

Coupe-batterie à distance ML-RBS avec commande manuelle - 24V DC 500A - Wiring Diagram

Blue Sea Systems

Coupe-batterie à distance ML-RBS avec commande manuelle - 24 V CC 500 A

Ref : 7702B-BSS

357,12€

Blue Sea Systems

Mini ampèremètre OLED- Max 100A

Ref : 1732B-BSS

140,18€

Relais de charge automatique ML-ACR avec contrôle manuel - 12V DC 500A - ML-ACR Automatic Charging Relay with Manual Control - 12V DC 500A

Relais de charge automatique ML-ACR avec contrôle manuel - 12V DC 500A - Wiring Diagram

Blue Sea Systems

Relais de charge automatique ML-ACR avec contrôle manuel - 12 V CC 500 A

Ref : 7622B-BSS

434,88€

Bloc de fusibles à lame ST - 12 circuits avec bus négatif et couvercle - ST Blade Fuse Block - 12 Circuits with Negative Bus and Cover

Bloc de fusibles à lame ST - 12 circuits avec bus négatif et couvercle - Dimensioned Drawing

Blue Sea Systems

Bloc de fusibles ST Blade - 12 circuits avec bus négatif et couvercle

Ref : 5026B-BSS

95,40€

Bloc de fusibles à lame ST - 6 circuits avec bus négatif et couvercle - ST Blade Fuse Block - 6 Circuits with Negative Bus and Cover

Bloc de fusibles à lame ST - 6 circuits avec bus négatif et couvercle - Dimensioned Drawing

Blue Sea Systems

Bloc de fusibles ST Blade - 6 circuits avec bus négatif et couvercle

Ref : 5025B-BSS

76,32€

Bloc fusible étanche ST Blade avec couvercle - ST-Blade Water-Resistant Fuse Block: Manual Cover

Blue Sea Systems

Bloc fusible étanche ST Blade avec couvercle

Ref : 5056100-BSS

91,01€

Questions fréquentes

Besoin d'aide ? Contactez-nous

Quelle est la tension de fonctionnement de ce panneau de disjoncteur ?

Ce panneau de disjoncteur est conçu pour fonctionner avec des systèmes électriques de 12V DC ou 24V DC.

Combien de circuits ce panneau peut-il contrôler ?

Ce panneau de disjoncteur étanche WeatherDeck® dispose de 8 positions, ce qui lui permet de contrôler jusqu'à 8 circuits différents.

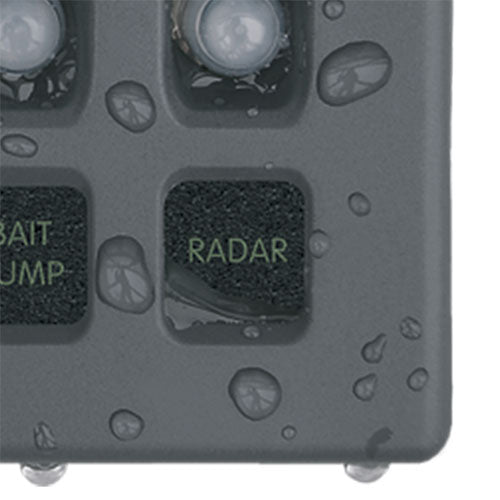

Quelle est la protection contre l'eau de ce panneau ?

La face avant du panneau est certifiée IP67, ce qui signifie qu'elle est protégée contre l'immersion temporaire jusqu'à 1 mètre pendant 30 minutes, à condition d'être correctement montée avec son joint d'étanchéité.

Quel type de disjoncteurs est inclus avec le panneau ?

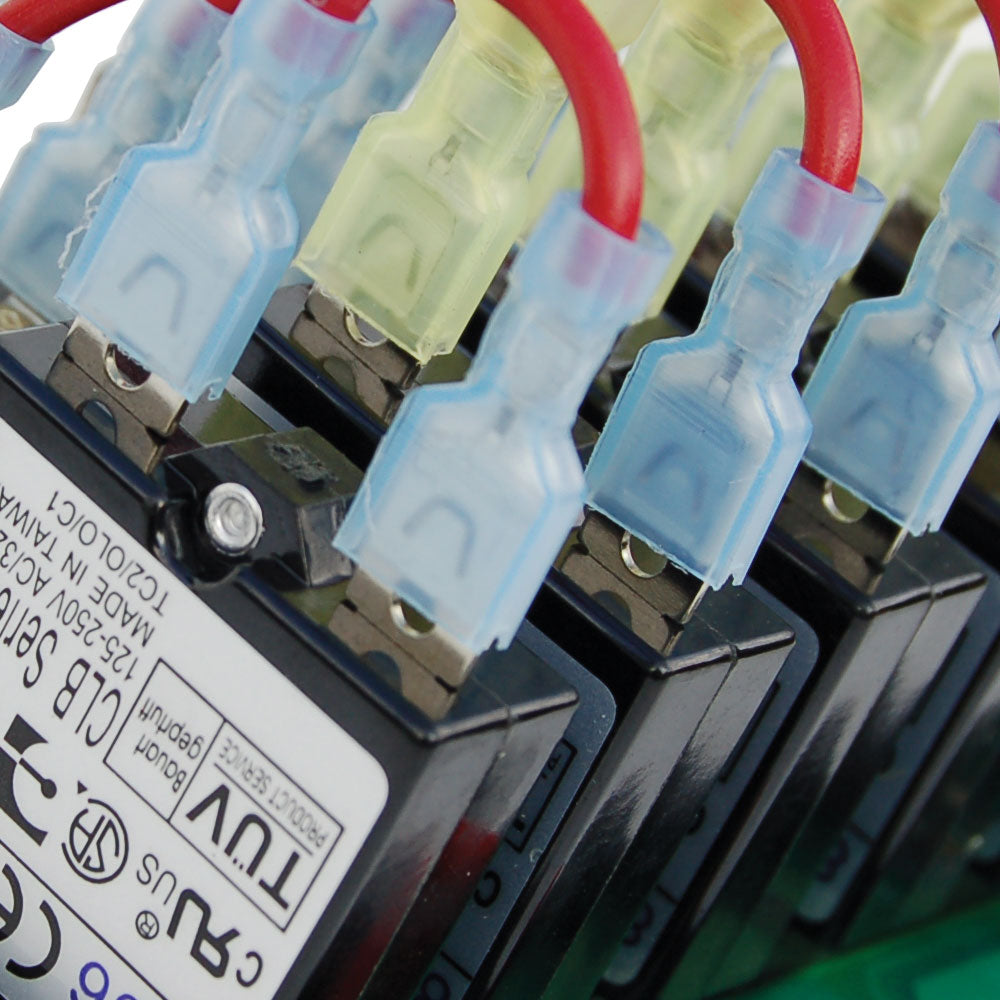

Chaque position du panneau est équipée d'un disjoncteur à bouton-poussoir de 15A. Ces disjoncteurs sont de type thermique avec réinitialisation manuelle uniquement.

Quelle est l'intensité maximale que chaque circuit peut supporter ?

Chaque circuit peut supporter une intensité maximale de 15A sous 12V DC et de 9A sous 24V DC.

Quelle est l'intensité cumulée maximale que le panneau peut gérer ?

Le panneau de disjoncteur WeatherDeck® 8 positions a une intensité cumulée maximale de 45A.

Les étiquettes des circuits sont-elles rétroéclairées ?

Oui, les étiquettes des circuits sont rétroéclairées par des LED vertes pour une meilleure visibilité dans des conditions de faible luminosité.

Le rétroéclairage est-il compatible avec des gradateurs ?

Oui, le rétroéclairage des étiquettes est compatible avec les gradateurs DeckHand™ de BLUE SEA, permettant un contrôle indépendant de l'éclairage.

Quels matériaux sont utilisés pour la fabrication du panneau ?

Le couvercle est fabriqué en thermoplastique résistant aux UV, et le panneau lui-même est en thermoplastique UL-V0 ignifuge, assurant durabilité et sécurité en environnement marin.

Des étiquettes de circuit sont-elles fournies avec le panneau ?

Oui, un jeu d'étiquettes au format carré (référence 4215) est inclus avec le panneau pour identifier clairement chaque circuit.

Y a-t-il des protections pour éviter l'activation accidentelle des interrupteurs ?

Oui, le panneau intègre des protections pour les interrupteurs afin de réduire le risque d'activation accidentelle.

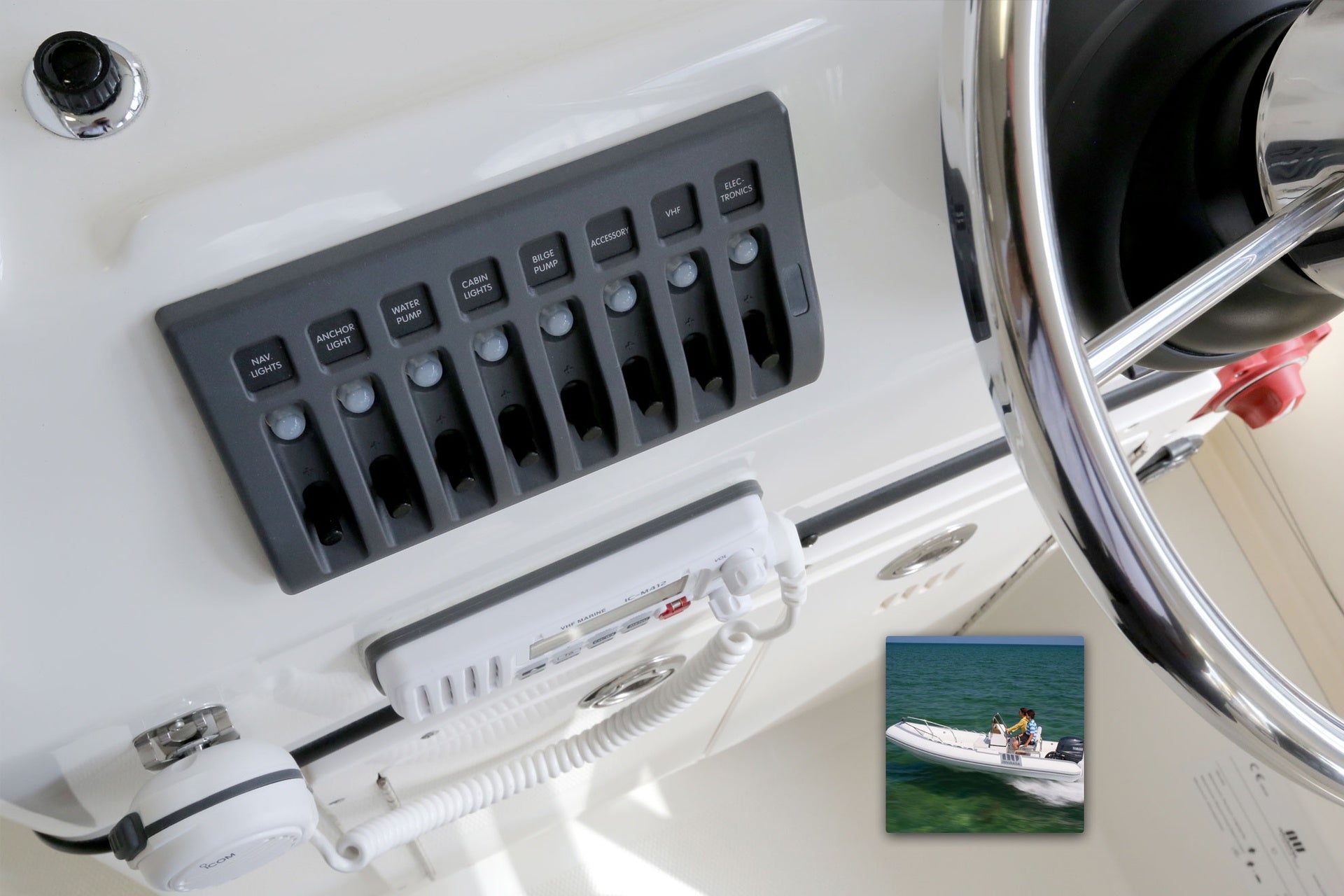

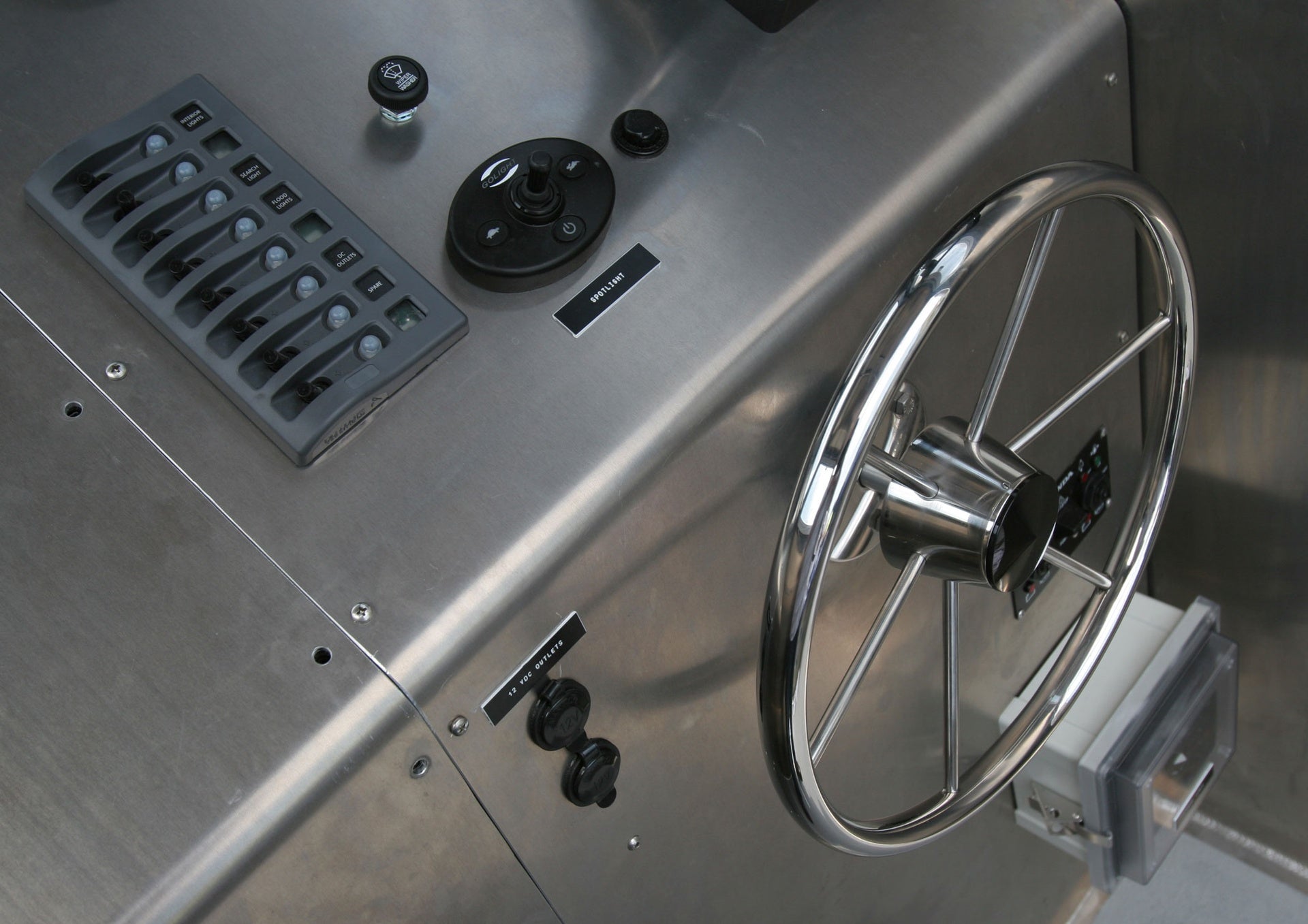

Où ce panneau de disjoncteur est-il recommandé d'être installé ?

Ce panneau est idéalement conçu pour les applications en cockpit ouvert et sur les flybridges. Il doit être installé loin des zones inflammables et non dans un environnement explosif tel qu'un compartiment moteur à essence ou un compartiment de batterie.

Le panneau peut-il être monté dans différentes orientations ?

Oui, le panneau peut être monté dans quatre orientations différentes, offrant une flexibilité d'installation.

Quelles sont les dimensions extérieures du panneau ?

Les dimensions du panneau sont :

Largeur : 107.95 mm (4.25 pouces)Hauteur : 195.58 mm (7.70 pouces)Profondeur : 88.90 mm (3.50 pouces)

Comment assurer l'étanchéité du panneau lors de l'installation ?

Pour garantir l'étanchéité, le panneau doit être correctement scellé à la surface de montage. Le joint d'étanchéité fourni doit être en place et le panneau solidement vissé.

Comment connecter les appareils au panneau ?

Connectez le côté positif de chaque appareil à un terminal de sortie d'interrupteur du panneau. Le côté négatif de l'appareil doit être connecté au négatif DC de votre bateau.

Comment connecter le rétroéclairage des étiquettes ?

Pour le rétroéclairage des étiquettes, connectez le +12V ou +24V DC de votre bateau au terminal de connexion rapide approprié. Couvrez le terminal inutilisé avec le capuchon de protection fourni. Le terminal marqué –NEG doit être connecté au négatif DC de votre bateau.

Peut-on remplacer les disjoncteurs de 15A par d'autres valeurs ?

Le panneau est livré avec des disjoncteurs de 15A installés. D'autres valeurs de disjoncteurs sont disponibles et peuvent être installées si nécessaire.
