Panneau de fusibles étanche WeatherDeck® 12 V CC - Gris 6 positions

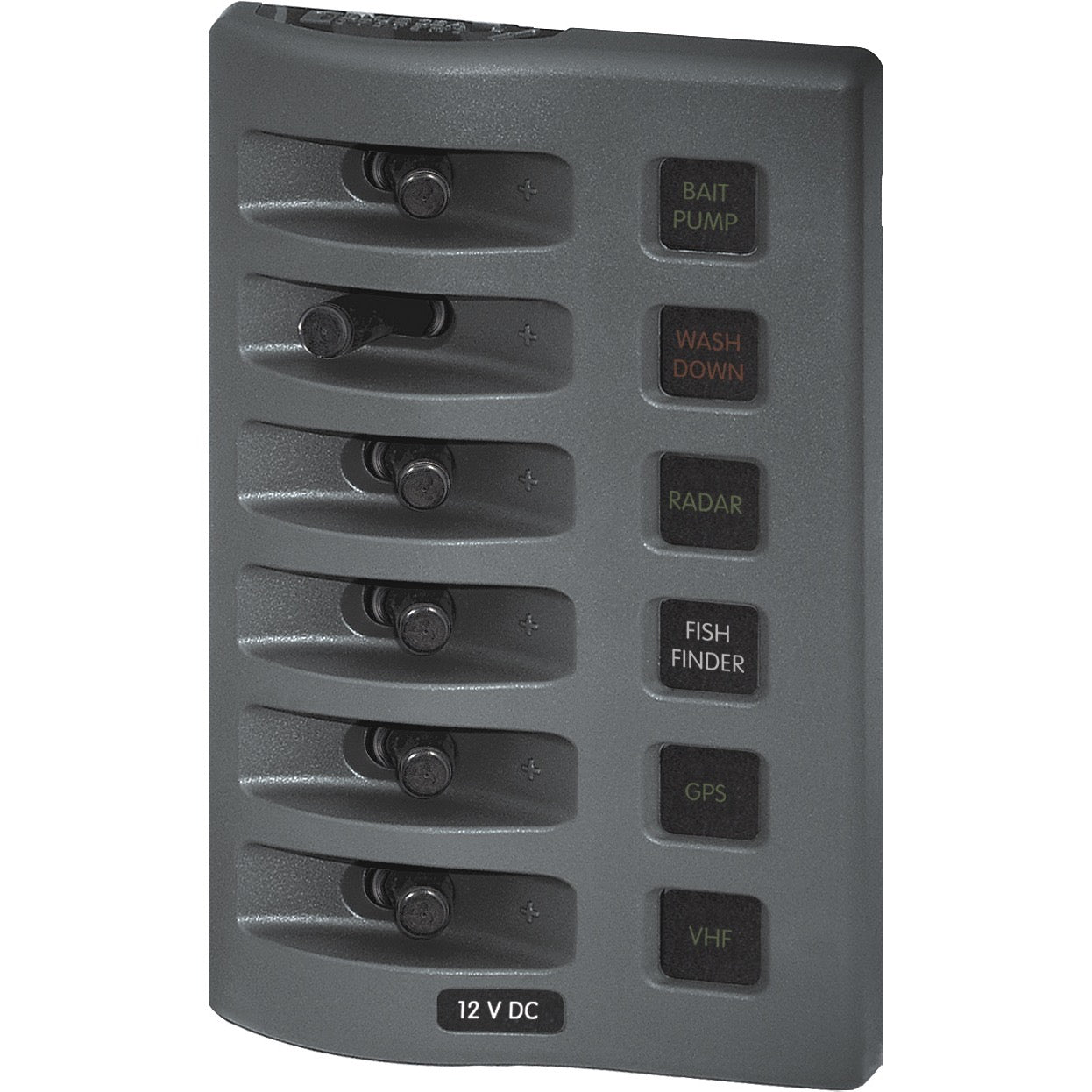

Le panneau de fusibles étanche WeatherDeck® 4306-BSS de BLUE SEA est conçu pour gérer et protéger les circuits électriques 12V DC à bord des bateaux, particulièrement dans les environnements marins exposés comme les flybridges et les cockpits ouverts. Il permet d'alimenter jusqu'à six appareils ou systèmes différents, chacun étant protégé par un fusible.

Ce panneau de fusibles étanche WeatherDeck® 4306-BSS est équipé de six positions, ce qui signifie qu'il peut gérer et protéger jusqu'à six circuits électriques distincts.

Le panneau de fusibles WeatherDeck® 4306-BSS est conçu pour fonctionner avec des systèmes électriques de 12V DC (courant continu).

Le panneau de fusibles WeatherDeck® 4306-BSS a une capacité maximale de 15A par circuit. La capacité cumulative totale pour l'ensemble du panneau est de 90A.

Oui, la face avant du panneau est classée IP67, ce qui signifie qu'elle est protégée contre l'immersion jusqu'à 1 mètre pendant 30 minutes, à condition d'être correctement montée avec son joint d'étanchéité inclus.

Le panneau de fusibles WeatherDeck® 4306-BSS utilise des fusibles de type ATO®/ATC®. Chaque position est livrée avec un fusible de 15A préinstallé.

Les étiquettes de circuit sont rétroéclairées par des LED bicolores qui indiquent clairement l'état de chaque circuit :

Rouge : Le circuit est éteint.Vert : Le circuit est allumé.Absence de couleur : Le fusible est grillé.

Le panneau est fabriqué à partir de thermoplastique résistant aux UV et de matériaux UL-V0 ignifuges. Le couvercle est en thermoplastique résistant aux UV et le panneau lui-même est en thermoplastique UL-V0 ignifuge, assurant une durabilité face aux conditions marines.

Oui, le panneau est livré avec un jeu d'étiquettes de format carré, référence 4215, pour personnaliser l'identification de chaque circuit.

Le panneau de fusibles WeatherDeck® 12V DC 6 positions est de couleur grise.

Les interrupteurs sont équipés de protections intégrées pour minimiser le risque d'activations accidentelles des circuits, assurant ainsi une plus grande sécurité et fiabilité à bord.

Les dimensions du panneau (modèle 4306) sont :

Largeur : 3.88 pouces (98.55 mm)Hauteur : 6.00 pouces (152.40 mm)Profondeur : 2.50 pouces (63.50 mm)

Pour installer le panneau WeatherDeck® 4306-BSS, une découpe de 3.000 pouces (76.20 mm) de largeur et 4.125 pouces (104.78 mm) de hauteur est nécessaire. Un gabarit de découpe est généralement fourni pour faciliter cette opération.

Oui, la conception du panneau WeatherDeck® 4306-BSS permet une installation dans quatre orientations différentes, offrant une grande flexibilité pour l'intégration dans divers agencements de tableaux de bord.

Oui, pour garantir l'étanchéité IP67 de la face avant, le panneau doit être monté correctement avec le joint d'étanchéité inclus et vissé solidement à la surface.

Pour connecter les appareils :

Connectez une source +12V DC au busbar du panneau.Connectez la borne négative -12V DC à la borne de connexion rapide marquée « Negative ».Connectez le côté positif de chaque appareil à un terminal de sortie d'interrupteur.Connectez le côté négatif de chaque appareil au négatif DC.Assurez-vous d'utiliser un fil de calibre adéquat et une protection de circuit pour une utilisation sûre jusqu'à la capacité cumulative du panneau.

Oui, plusieurs précautions sont essentielles :

Avant de commencer l'installation électrique, déconnectez toutes les sources d'alimentation AC et DC.Sélectionnez un emplacement de montage et une orientation du panneau éloignés des zones inflammables.Les interrupteurs du panneau ne sont pas ignifuges ; le panneau ne doit PAS être installé dans un environnement explosif tel qu'un compartiment moteur à essence ou un compartiment de batterie.Si vous n'êtes pas familiarisé avec les systèmes électriques, consultez un professionnel de l'électricité.

Pour retirer le couvercle, appliquez la paume de votre main sur la zone des étiquettes et tirez sur le bord du couvercle. Le couvercle avant est conçu pour se clipser et se déclipser, donnant accès aux composants et dissimulant les vis de montage.

Oui, le rétroéclairage des étiquettes de circuit est compatible avec les gradateurs numériques Blue Sea Systems, tels que les DeckHand Dimmers (par exemple, PN 7506). Cela permet un contrôle indépendant de l'éclairage et de la gradation.

Oui, le panneau WeatherDeck™ peut être configuré pour alimenter un feu d'ancre à 360° lors de l'activation des feux de proue bicolores, tout en permettant au feu d'ancre d'être activé seul. Pour cela, il faut utiliser la languette de connexion rapide de 0.25" marquée « NAV Diode » située sur la carte de circuit imprimé à l'arrière du panneau, et suivre le schéma de câblage spécifique fourni par Blue Sea Systems.
