Garmin

010-02719-10

LiveScope™ XR LVS62, Sonde uniquement

La sonde Garmin LiveScope™ XR LVS62 est un élément clé du système LiveScope XR, offrant des vues sonar en temps réel pour une détection précise. Elle est livrée avec tous les accessoires nécessaires pour une installation polyvalente sur arbre ou corps de moteur électrique, incluant les supports de montage perspective, sur fût et sur arbre, ainsi que le collier de serrage et la perle de ferrite.

Configuration: Sonde LVS62 seule

Systeme complet Sonde LVS62 seule

Prix publicBénéficier du tarif pro

1.966,20€

1.966,20€ ~~2.410,00€~~

TTC Expédition calculée au moment du paiement.

En stock

Point relais offert dès 150€ en France
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Technologies sondeur supportées	LiveScope, CHIRP, DownVü, ForwardVü, PerspectiveVü
Fréquences sondeur	530-1100
Fréquence CHIRP haute	530-1100
Profondeur maximale de lecture	150.0
Angle de couverture	135
Type de montage	Moteur de pêche à la traîne
Type de connecteur sondeur	Propriétaire Garmin
Longueur de câble	6.0
Capteur de température intégré	Oui
Capteur de vitesse intégré	Non
Afficheurs compatibles	Garmin ECHOMAP Ultra, GPSMAP
Indice IP	IPX7
Certifications	CE, FCC, IEC 60945
Profondeur du produit	60
Calibre de fusible recommandé	3
Année de sortie	2023.0
Niveau utilisateur	Expert

Accessoires

Kit prises RJ45 (lot de 2)

13,50€

13,50€ ~~14,99€~~

Acheter

Câble réseau marin BlueNet 6m

35,14€

35,14€ ~~44,99€~~

Acheter

Câble d'alimentation/données

34,64€

34,64€ ~~44,99€~~

Acheter

Description détaillée

La sonde Garmin LiveScope™ XR LVS62 est une composante essentielle du système LiveScope XR, conçue pour la visualisation sonar en temps réel sur les moteurs électriques. Ce transducteur offre une flexibilité d'installation et de visualisation avancée, permettant aux utilisateurs d'adapter leur configuration aux conditions de pêche et de navigation.

Polyvalence des options de montage

La sonde LiveScope™ XR LVS62 propose trois méthodes de montage distinctes pour s'adapter à divers types de moteurs électriques. Le montage en mode perspective permet d'installer le transducteur sur l'arbre du moteur à l'aide d'un bras d'extension, offrant des vues en perspective, vers l'avant et vers le bas. Pour une installation sur le fût du moteur, le montage sur fût est disponible, fournissant des vues vers l'avant et vers le bas. Enfin, le montage sur arbre fixe directement le transducteur sur l'arbre du moteur, également pour des vues vers l'avant et vers le bas, avec un profil plus bas que le montage en mode perspective. Les supports inclus permettent des transitions sans outil entre les vues grâce à des molettes, ou une position plus permanente avec la visserie à profil bas.

Modes de visualisation et installation technique

Avec le bras d'extension et le support en mode perspective, la sonde LiveScope™ XR LVS62 permet de basculer entre trois vues sonar distinctes : perspective, avant et bas. Chaque mode est vérifiable via des repères sur le support et le transducteur pour assurer une orientation correcte. L'installation de l'appareil nécessite une mise à jour logicielle du traceur de cartes Garmin compatible. Une attention particulière doit être portée au routage du câble du transducteur, en utilisant du ruban isolant pour le fixer au-dessus et en dessous de l'articulation rotative du moteur, et en créant une boucle de service d'au moins 25 cm. Pour se conformer aux réglementations FCC et réduire les interférences électromagnétiques, une perle de ferrite doit être installée sur le câble du transducteur, près du connecteur.

Considérations importantes

Lors de la planification de l'installation, il est crucial de monter la sonde dans un emplacement où elle ne sera pas endommagée lors des opérations de mise à l'eau, de récupération ou de stockage. Le module sonar (non inclus avec cette sonde seule) doit être installé dans un endroit bien ventilé, à l'abri des températures extrêmes et de toute submersion, avec les LED visibles et les câbles accessibles. L'utilisation de supports tiers ou auto-fabriqués n'est pas couverte par la garantie et peut entraîner des dommages ou la perte du transducteur. Un câble d'extension optionnel est disponible pour des longueurs supplémentaires.

Documentations

Type	Nom
	Notice d'installation - Instructions d'installation de la sonde LiveScope XR LVS62 (EN)

Avis de l'expert

Pol CONIN

Responsable digital

« Analyse technique de la sonde LiveScope XR LVS62 »

La sonde LiveScope™ XR LVS62 de Garmin représente une avancée significative pour les systèmes de sonar en temps réel, s'intégrant parfaitement dans l'écosystème LiveScope XR. En tant que composant essentiel, elle nécessite une mise à jour logicielle du traceur de cartes Garmin pour une performance optimale. Sa robustesse est attestée par les options de montage sur moteur électrique (arbre, fût) qui permettent une adaptation à diverses configurations de bateau et de pêche. La capacité à basculer entre les vues perspective, avant et bas offre un avantage tactique indéniable pour la détection des structures et des poissons. L'installation, bien que détaillée, requiert une attention particulière au routage du câble, notamment la création d'une boucle de service et l'installation de la perle de ferrite pour garantir la conformité FCC et minimiser les interférences électromagnétiques. L'ingénierie des supports de montage permet une grande flexibilité d'utilisation, avec la possibilité de changer de mode de vue facilement ou d'opter pour une fixation plus permanente via la visserie à profil bas. Ce transducteur est un investissement stratégique pour les pêcheurs recherchant une visibilité sous-marine de pointe.

Durabilité

Facilité d'installation

Rapport performance / prix

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

LiveScope™ XR LVS62, Sonde uniquement

1.966,20€

1.966,20€ ~~2.410,00€~~

Complétez votre installation avec des

Équipements complémentaires

Garmin

GPSMAP® 9010xsv - combiné GPS-sondeur 10" haut de gamme

Ref : 010-03175-02

3.509,62€

3.509,62€ ~~3.999,98€~~

Garmin

GPSMAP® 9013xsv - combiné GPS-sondeur 13" haut de gamme

Ref : 010-03176-02

4.625,58€

4.625,58€ ~~5.499,98€~~

Garmin

GPSMAP® 9017xsv - combiné GPS-sondeur 17" haut de gamme

Ref : 010-03177-02

6.796,55€

6.796,55€ ~~8.099,99€~~

Garmin

GPSMAP® 1223xsv - combiné GPS-sondeur 12" avec cartographie mondiale

Ref : 010-02367-02

2.472,35€

2.472,35€ ~~3.259,00€~~

Garmin

GPSMAP® 923xsv - combiné GPS-sondeur 9" avec cartographie mondiale

Ref : 010-02366-02

1.429,48€

1.429,48€ ~~1.789,00€~~

Garmin

GPSMAP® 723xsv - combiné GPS-sondeur 7" avec cartographie mondiale

Ref : 010-02365-02

1.010,88€

1.010,88€ ~~1.259,00€~~

Garmin

ECHOMAP™ UHD 72sv avec sonde GT56UHD-TM

Ref : 010-02518-01

1.221,78€

1.221,78€ ~~1.419,00€~~

Garmin

Traceurs ECHOMAP™ UHD 2 7", 72sv avec sonde GT54UHD-TM

Ref : 010-02683-01

892,24€

892,24€ ~~1.099,99€~~

Garmin

Traceurs ECHOMAP™ UHD 2 9 ", 92sv avec sonde GT56UHD-TM

Ref : 010-02687-01

1.022,20€

1.022,20€ ~~1.249,99€~~

Garmin

Traceurs ECHOMAP™ Ultra 2 10", 102sv avec sonde GT56UHD-TM

Ref : 010-02879-01

1.852,93€

1.852,93€ ~~2.249,99€~~

Garmin

Traceurs ECHOMAP™ Ultra 2 12", 122sv sans sonde

Ref : 010-02881-00

2.207,94€

2.207,94€ ~~2.699,99€~~

Garmin

Traceurs ECHOMAP™ Ultra 2 16", 162sv avec sonde GT56UHD-TM

Ref : 010-03385-01

4.637,50€

4.637,50€ ~~5.299,99€~~

Questions fréquentes

Besoin d'aide ? Contactez-nous

Qu'est-ce que la sonde Garmin LiveScope™ XR LVS62 ?

La sonde Garmin LiveScope™ XR LVS62 est le transducteur essentiel du système LiveScope XR. Conçue pour la visualisation sonar en temps réel, elle permet aux pêcheurs de voir les structures sous-marines et les poissons avec une clarté exceptionnelle, offrant une image détaillée de ce qui se passe sous l'eau et autour de votre bateau.

Quels modes de visualisation sont disponibles avec la sonde LiveScope™ XR LVS62 ?

La sonde LiveScope™ XR LVS62 offre plusieurs modes de visualisation pour s'adapter à vos besoins de pêche. Selon le type de montage utilisé, elle peut fournir des vues en perspective, vers l'avant et vers le bas. Le montage en mode perspective, par exemple, permet d'accéder aux trois vues.

Est-ce que cette offre inclut le module sonar GLS™ 10 ?

Non, cette offre concerne uniquement la sonde Garmin LiveScope™ XR LVS62. Le module sonar Garmin GLS™ 10 est un composant séparé et indispensable au fonctionnement du système LiveScope XR. Vous devrez l'acquérir séparément si vous ne le possédez pas déjà.

Quelles sont les différentes options de montage pour la sonde LiveScope™ XR LVS62 ?

La sonde LiveScope™ XR LVS62 peut être installée sur votre moteur électrique de trois manières principales, en fonction de vos préférences et du type de moteur :

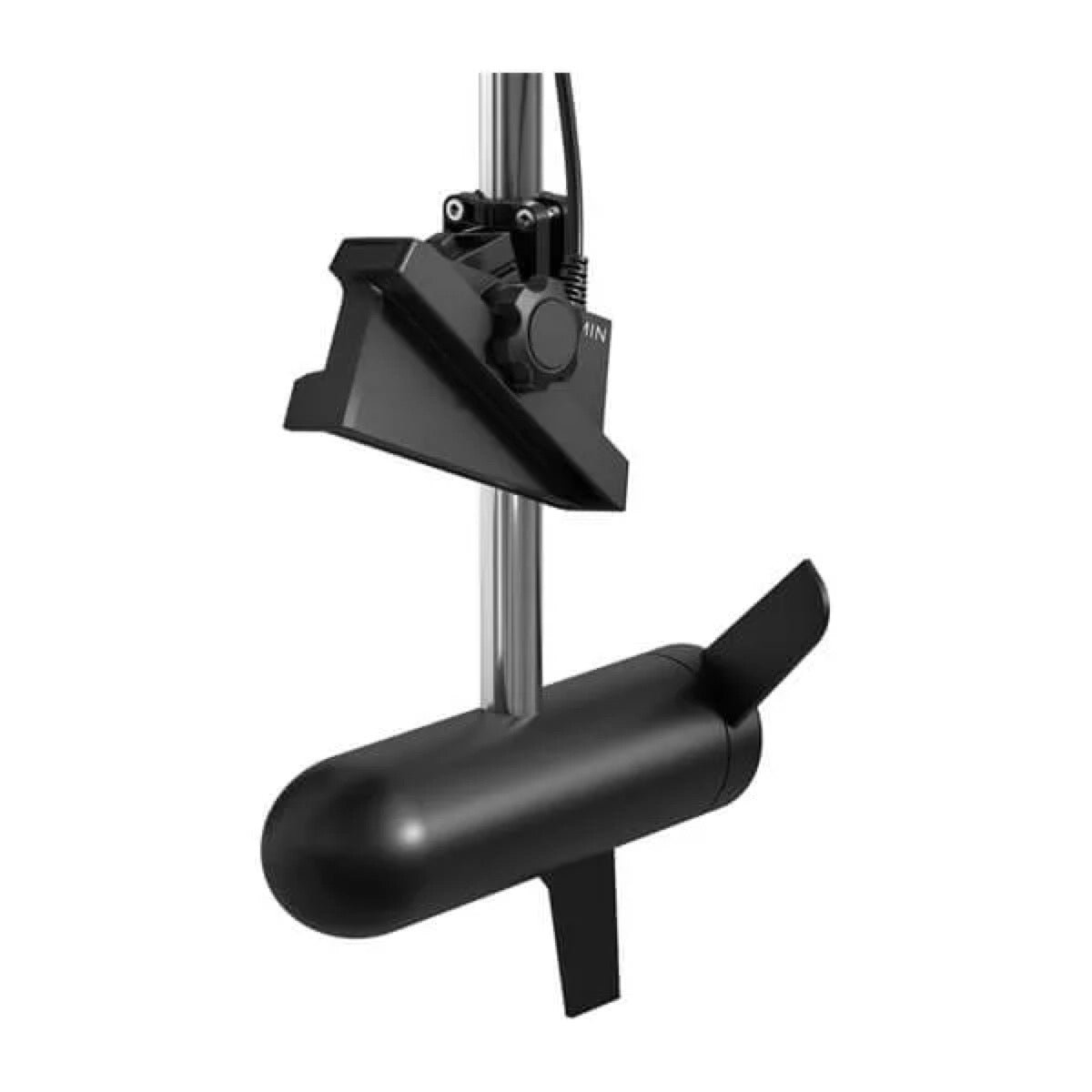

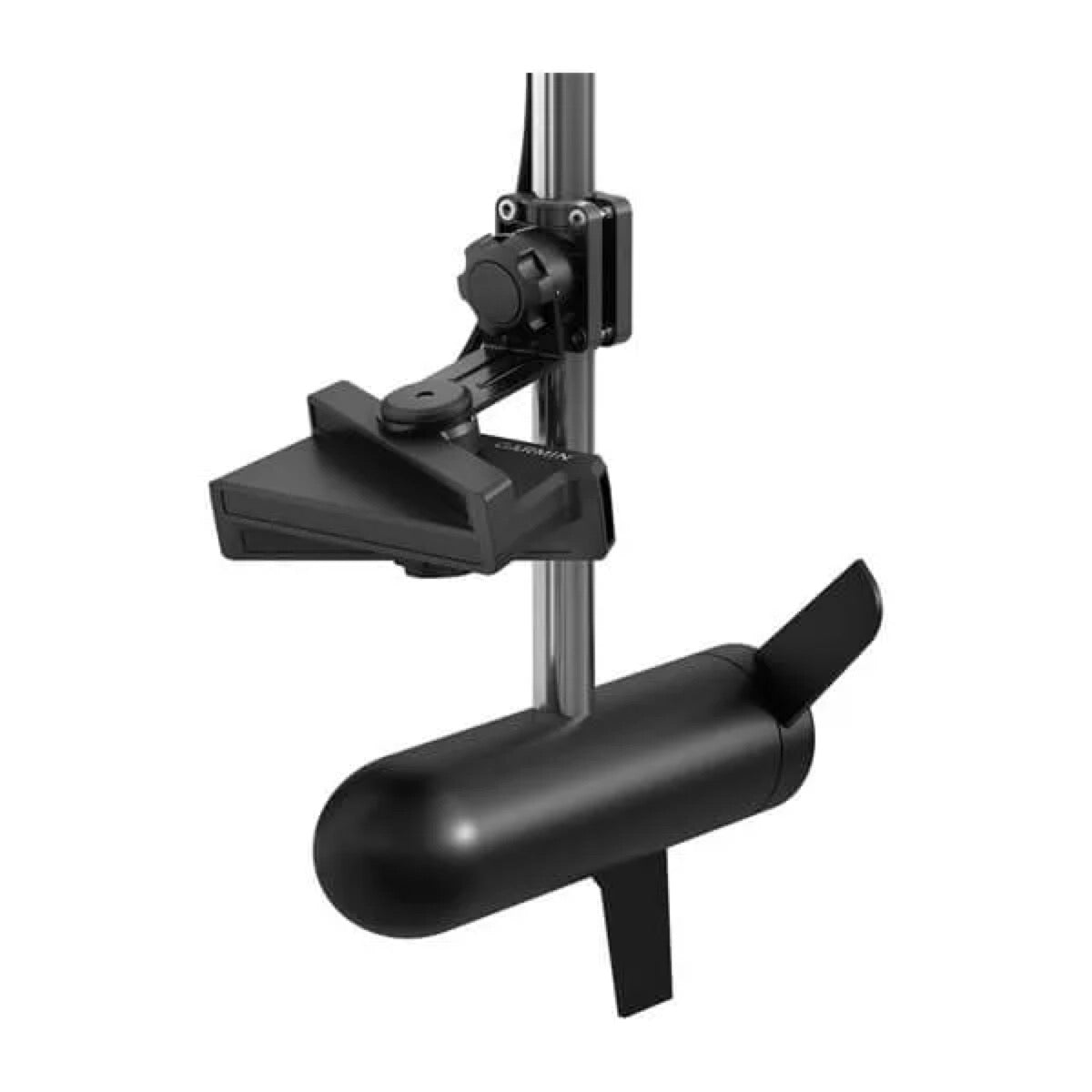

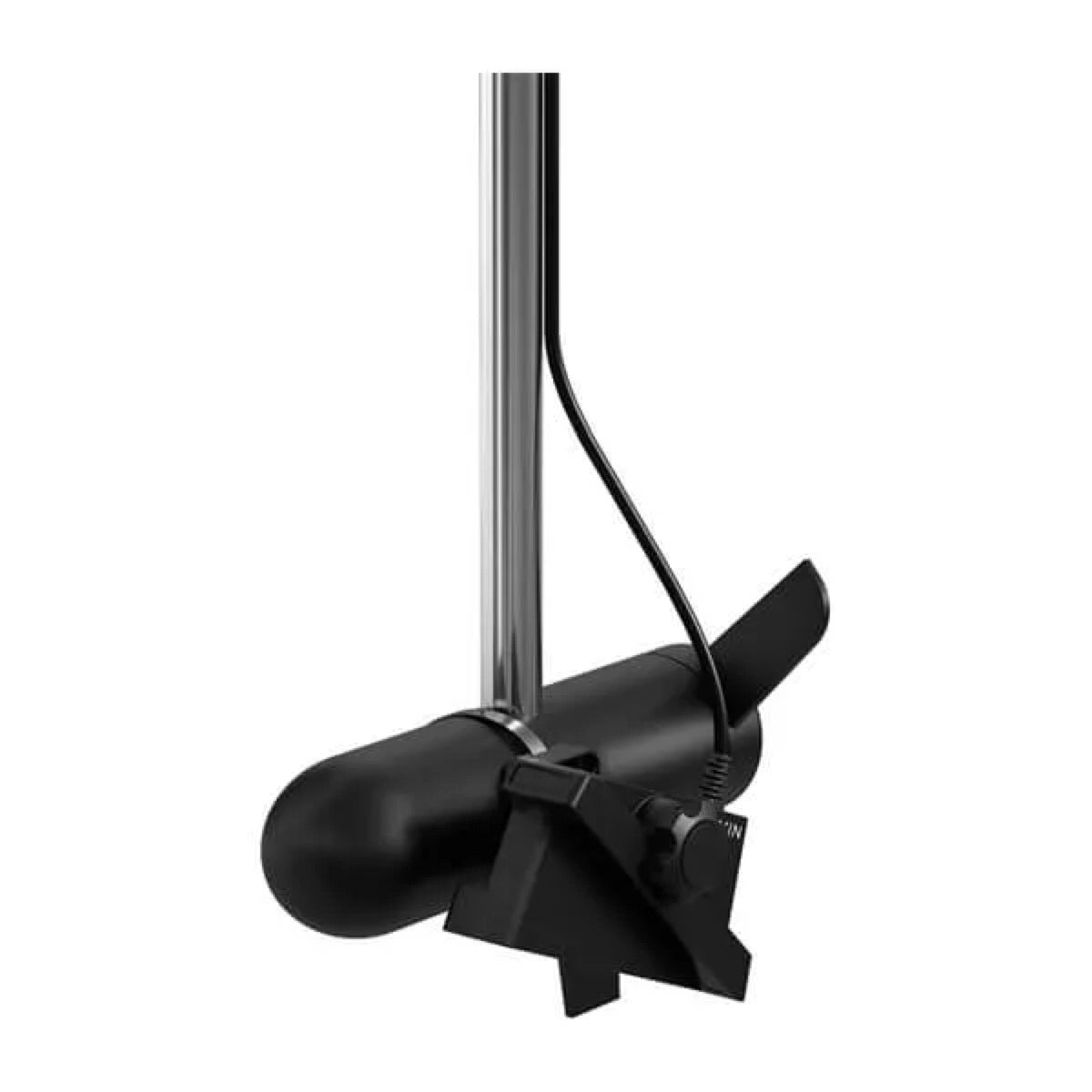

Montage en mode perspective : Permet d'installer le transducteur sur l'arbre du moteur à l'aide d'un bras d'extension, offrant des vues en perspective, vers l'avant et vers le bas.Montage sur fût : Fixe le transducteur sur le fût du moteur, pour des vues vers l'avant et vers le bas.Montage sur arbre : Attache directement le transducteur sur l'arbre du moteur, offrant également des vues vers l'avant et vers le bas, avec un profil d'installation plus bas.

Quels outils sont nécessaires pour l'installation de la sonde LiveScope™ XR LVS62 ?

Pour installer la sonde LiveScope™ XR LVS62, vous aurez besoin des outils suivants :

Une perceuseUn foret adapté au matériel de montage du module sonar GLS™ 10 et à la surface d'installationUn tournevis plat ou une clé de 8 mm ou une douille pour installer le collier de montage sur fûtDu ruban isolant électrique (recommandé) ou des colliers de serrage

Comment puis-je changer de mode de visualisation (perspective, avant, bas) après avoir installé la sonde ?

Si vous avez utilisé les molettes de réglage incluses lors de l'installation, vous pouvez facilement changer l'orientation de la sonde entre les différents modes de visualisation sans outils. Il suffit de desserrer les molettes, d'ajuster l'angle de l'armature et du transducteur à la position désirée, puis de les resserrer pour fixer la nouvelle orientation. Des repères sur le support et le transducteur vous aident à aligner correctement les vues.

Quels autres appareils Garmin sont requis pour faire fonctionner la sonde LiveScope™ XR LVS62 ?

Pour utiliser la sonde LiveScope™ XR LVS62, vous devez disposer d'un module sonar Garmin GLS™ 10 et d'un traceur de cartes Garmin compatible. Il est également important de mettre à jour le logiciel de votre traceur de cartes pour assurer une compatibilité optimale et bénéficier de toutes les fonctionnalités.

La sonde LVS62 est-elle compatible avec tous les types de moteurs électriques de pêche à la traîne ?

La sonde LiveScope™ XR LVS62 est conçue pour être montée sur des moteurs électriques de pêche à la traîne. Les supports inclus s'adaptent à différents diamètres d'arbres. Par exemple, une doublure en caoutchouc est fournie pour les arbres de moteur d'un diamètre égal ou inférieur à 25 mm (1 pouce), mais n'est pas nécessaire pour les arbres de plus grand diamètre, comme ceux du moteur Garmin Force.
